Пристрій для закріплення та заміни вітринного скла або іншого листового виробу

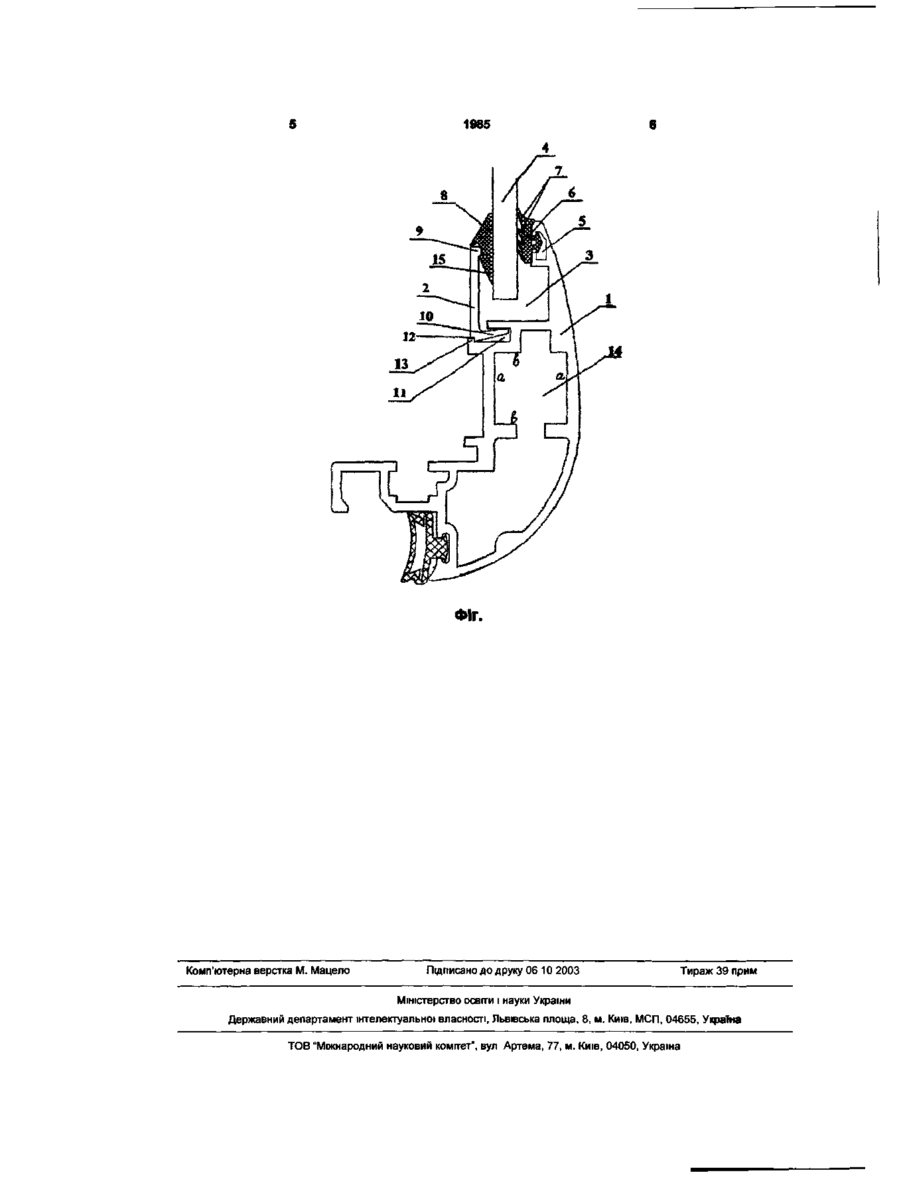

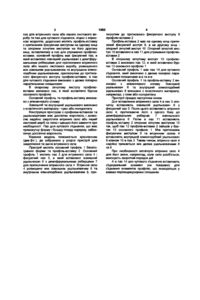

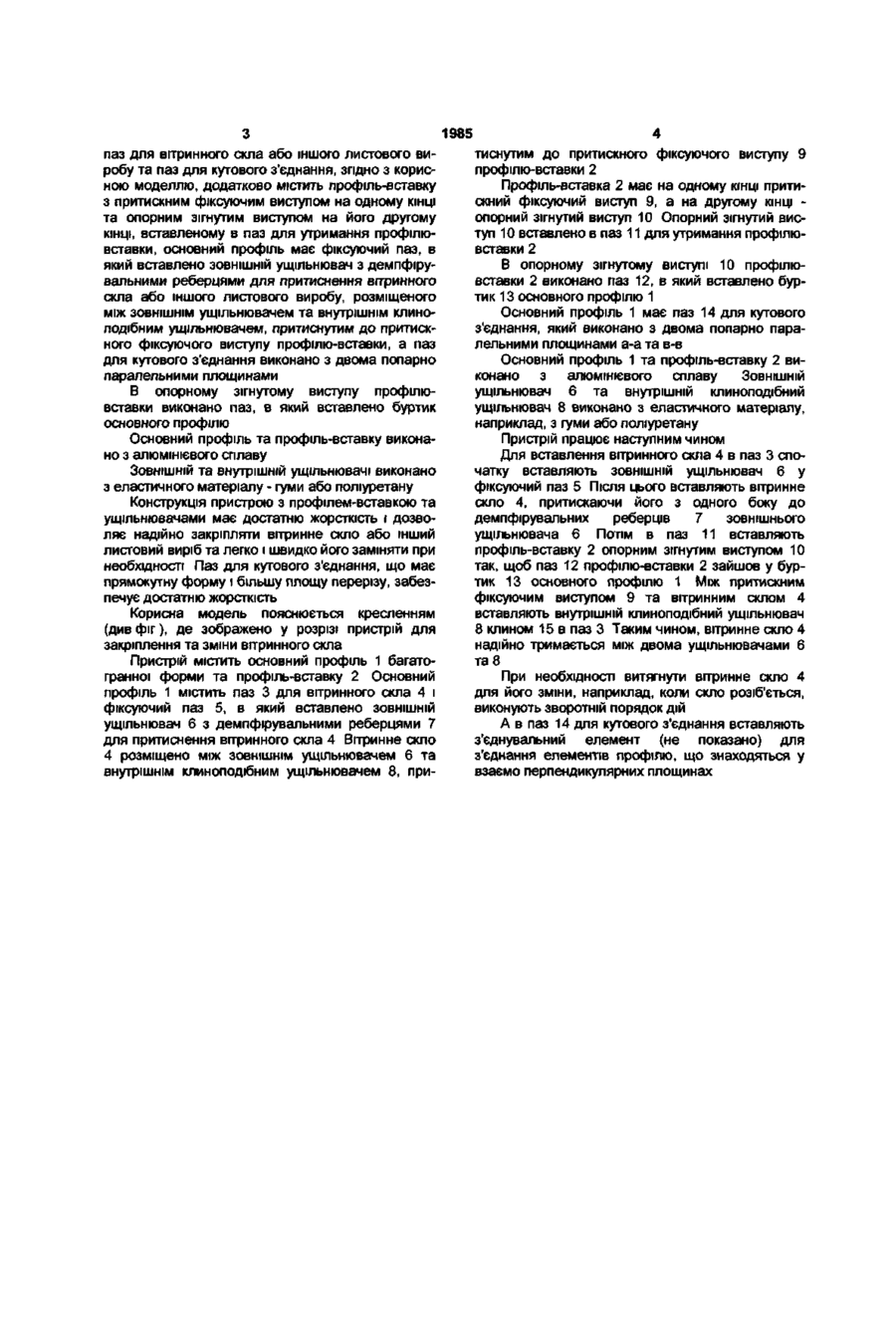

1 Пристрій для утримання та заміни вітринного скла або іншого листового виробу, що містить основний профіль багатогранної форми, в якому виконано паз для вітринного скла або іншого листового виробу та паз для кутового з'єднання, який відрізняється тим, що він додатково містить профіль-вставку з притискним фіксуючим виступом на одному КІНЦІ та опорним виступом на його другому КІНЦІ, вставленому в паз для утримання профілю-вставки, основний профіль має фіксуючий паз, в який вставлено берцями для притиснення вітринного скла або іншого листового виробу, розміщеного між ЗОВНІШНІМ ущільнювачем та внутрішнім клиноподібним ущільнювачем, притиснутим до притискного фіксуючого виступу профілю-вставки, а паз для кутового з'єднання виконано з двома попарно паралельними площинами 2 Пристрій за п 1, який відрізняється тим, що в опорному зігнутому виступі профілю-вставки виконано паз, в який вставлено буртик основного профілю 3 Пристрій за п 1, який відрізняється тим, що основний профіль та профіль-вставку виконано з алюмінієвого сплаву 4 Пристрій за п 1, який відрізняється тим, що ЗОВНІШНІЙ та внутрішній ущільнювачі виконано з еластичного матеріалу 5 Пристрій за п 4, який відрізняється тим, що як еластичний матеріал використано гуму 6 Пристрій за п 4, який відрізняється тим, що як еластичний матеріал використано поліуретан Корисна модель належить до пристроїв та деталей для закріплення та з'єднання конструктивних елементів, зокрема тих, у яких частина одного елемента входить в отвір іншого Відомо профіль ПЗ-38 для закріплення скла, в якому скло утримується в пазу за допомогою силіконового герметика [Каталог "Профили специального назначения", Киевский завод алюминиевых строительных конструкций, Бровары, 2002, лист 1-4] Дана конструкція має малу жорсткість і, як наслідок, малу надійність через те, що паз під скло неглибокий До того ж, закріплення скла в пазу силіконовим герметиком спричиняє труднощі при необхідності його заміни, для чого потрібно вичищати паз Найближчим до корисної моделі, що заявляється, є профіль багатогранної форми БПЗ-995 для закріплення та заміни вітринного скла, який містить паз для скла та паз з двома паралельними площинами для кутового з'єднання, причому скло утримується в пазу за допомогою силіконового герметика [Каталог "Профили специального назначения" Киевский завод алюминиевых строительных конструкций, Бровары, 2002, лист 1-99] Зазначена конструкція надійніша, ніж попередня, через більшу жорсткість, проте, жорсткість все одно не є достатньою Крім того, як і у попередньому аналогу, закріплення скла в пазу силіконовим герметиком спричиняє труднощі при необхідності його заміни До того ж, паз для кутового з'єднання, в який вставляється з'єднувальний елемент, має лише дві паралельні площини, що зменшує його жорсткість В основу корисної моделі поставлено задачу створити надійний, з достатньою жорсткістю пристрій для закріплення вітринного скла або іншого листового виробу, який би забезпечував швидкість та простоту його заміни, а також жорсткість кутового з'єднання Поставлену задачу вирішують тим, що пристрій для утримання та заміни вітринного скла або іншого листового виробу, що містить основний профіль багатогранної форми, в якому виконано ЗОВНІШНІЙ ущільнювач з демпфірувальними ре ю 00 О) 1985 паз для вітринного скла або іншого листового виробу та паз для кутового з'єднання, згідно з корисною моделлю, додатково містить профіль-вставку з притискним фіксуючим виступом на одному КІНЦІ та опорним зігнутим виступом на його другому КІНЦІ, вставленому в паз для утримання профілювставки, основний профіль має фіксуючий паз, в який вставлено ЗОВНІШНІЙ ущільнювач з демпфірувальними реберцями для притиснення вітринного скла або іншого листового виробу, розміщеного між ЗОВНІШНІМ ущільнювачем та внутрішнім клиноподібним ущільнювачем, притиснутим до притискного фіксуючого виступу профілю-вставки, а паз для кутового з'єднання виконано з двома попарно паралельними площинами В опорному зігнутому виступу профілювставки виконано паз, в який вставлено буртик основного профілю Основний профіль та профіль-вставку виконано з алюмінієвого сплаву ЗОВНІШНІЙ та внутрішній ущільнювачі виконано 3 еластичного матеріалу - гуми або поліуретану Конструкція пристрою з профілем-вставкою та ущільнювачами має достатню жорсткість і дозволяє надійно закріпляти вітринне скло або інший листовий виріб та легко і швидко його заміняти при необхідності Паз для кутового з'єднання, що має прямокутну форму і більшу площу перерізу, забезпечує достатню жорсткість Корисна модель пояснюється кресленням (див фіг), де зображено у розрізі пристрій для закріплення та зміни вітринного скла Пристрій містить основний профіль 1 багатогранної форми та профіль-вставку 2 Основний профіль 1 містить паз 3 для вітринного скла 4 і фіксуючий паз 5, в який вставлено ЗОВНІШНІЙ ущільнювач 6 з демпфірувальними реберцями 7 для притиснення вітринного скла 4 Вітринне скло 4 розміщено між ЗОВНІШНІМ ущільнювачем 6 та внутрішнім клиноподібним ущільнювачем 8, при тиснутим до притискного фіксуючого виступу 9 профілю-вставки 2 Профіль-вставка 2 має на одному КІНЦІ притискний фіксуючий виступ 9, а на другому КІНЦІ опорний зігнутий виступ 10 Опорний зігнутий виступ 10 вставлено в паз 11 для утримання профілювставки 2 В опорному зігнутому виступі 10 профілювставки 2 виконано паз 12, в який вставлено буртик 13 основного профілю 1 Основний профіль 1 має паз 14 для кутового з'єднання, який виконано з двома попарно паралельними площинами а-а та в-в Основний профіль 1 та профіль-вставку 2 виконано з алюмінієвого сплаву ЗОВНІШНІЙ ущільнювач 6 та внутрішній клиноподібний ущільнювач 8 виконано з еластичного матеріалу, наприклад, з гуми або поліуретану Пристрій працює наступним чином Для вставлення вітринного скла 4 в паз 3 спочатку вставляють ЗОВНІШНІЙ ущільнювач 6 у фіксуючий паз 5 Після цього вставляють вітринне скло 4, притискаючи його з одного боку до демпфірувальних реберців 7 зовнішнього ущільнювача 6 Потім в паз 11 вставляють профіль-вставку 2 опорним зігнутим виступом 10 так, щоб паз 12 профілю-вставки 2 зайшов у буртик 13 основного профілю 1 Між притискним фіксуючим виступом 9 та вітринним склом 4 вставляють внутрішній клиноподібний ущільнювач 8 клином 15 в паз 3 Таким чином, вітринне скло 4 надійно тримається між двома ущільнювачами 6 та 8 При необхідності витягнути вітринне скло 4 для його зміни, наприклад, коли скло розіб'ється, виконують зворотній порядок дій А в паз 14 для кутового з'єднання вставляють з'єднувальний елемент (не показано) для з'єднання елементів профілю, що знаходяться у взаємо перпендикулярних площинах 1985 ФІГ. Комп'ютерна верстка М. Мацело Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м. Київ, 04050, Україна
