Пристрій для ультразвукової дефектоскопії листового прокату

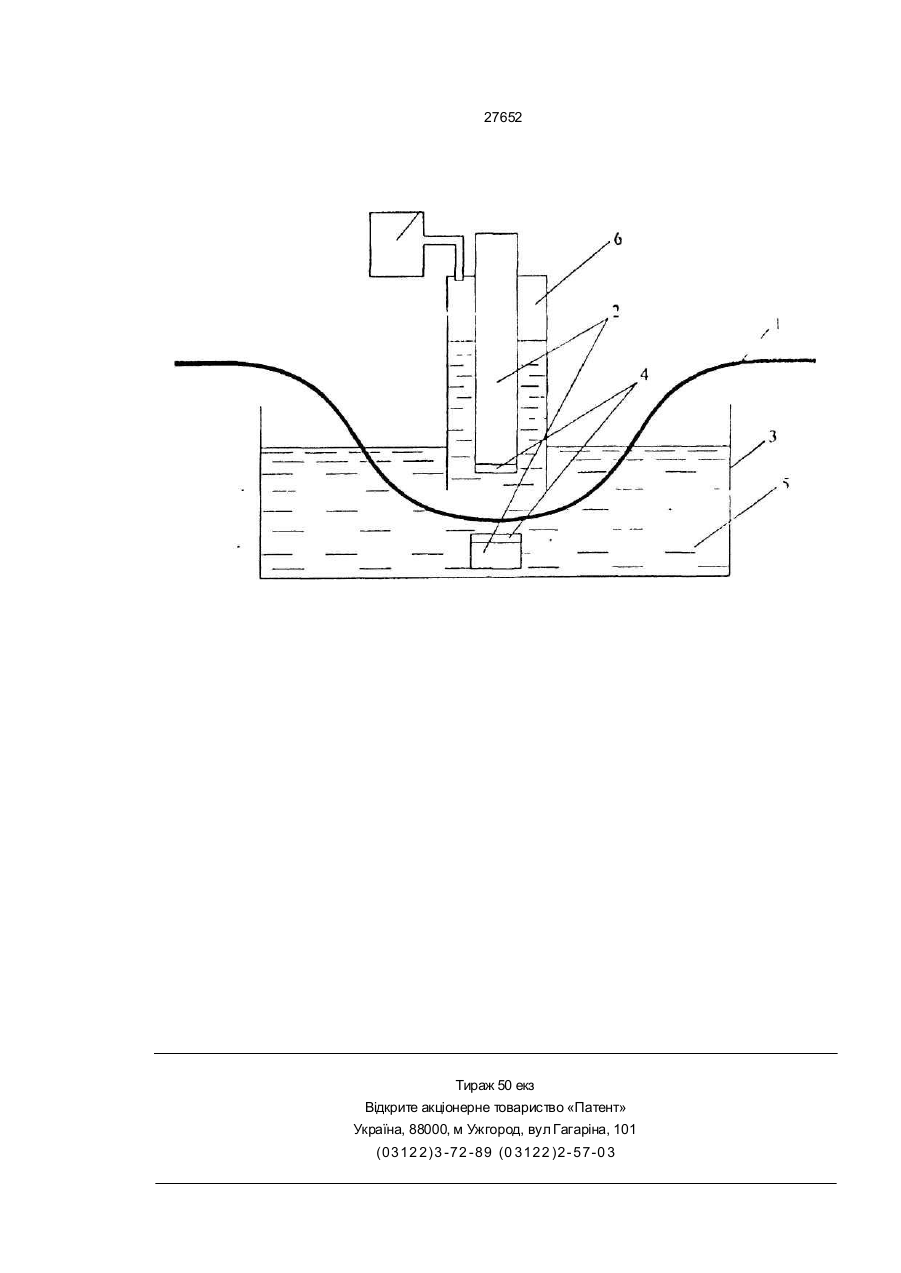

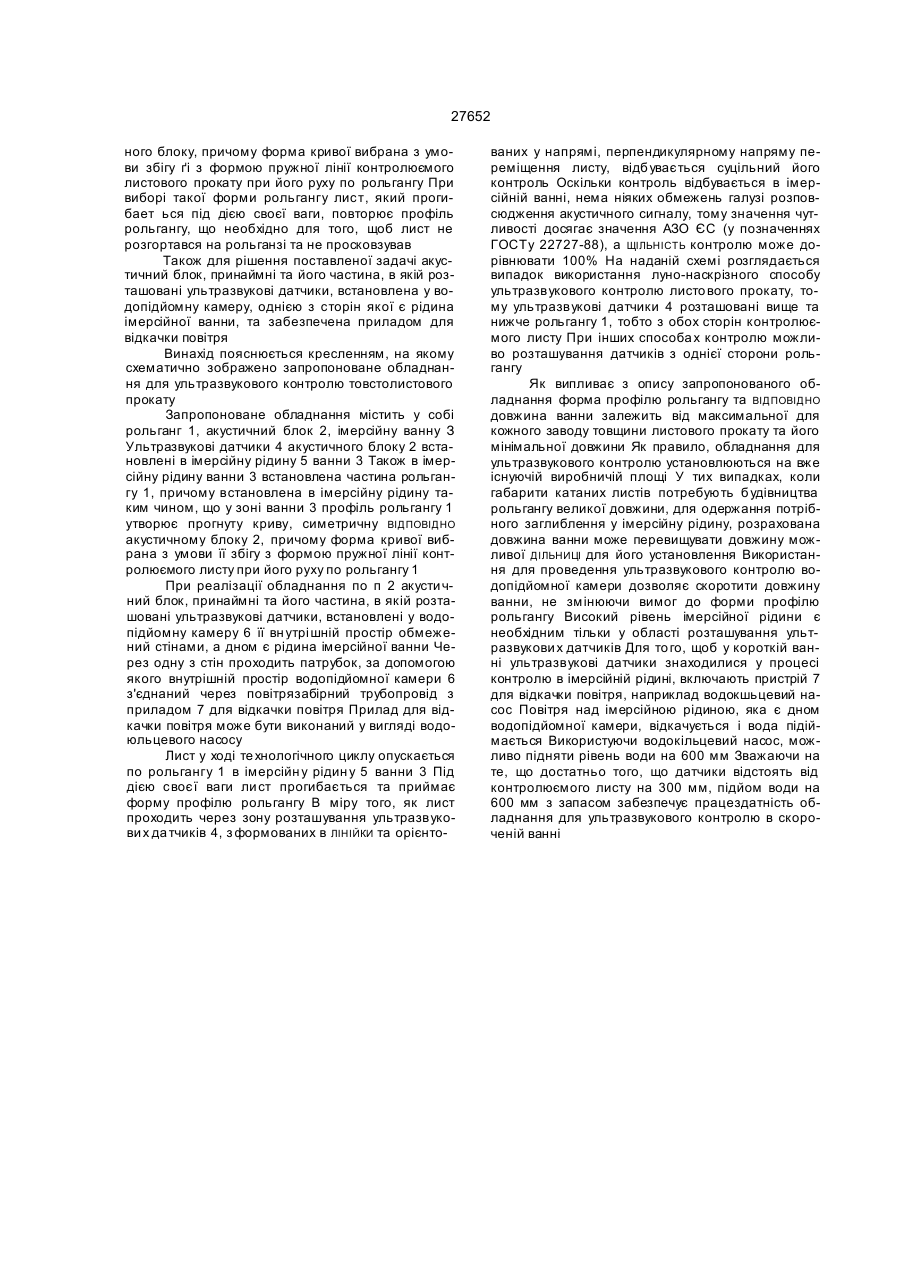

1 Пристрій для ультразвукової де фектоскопії листо вого прокату, що містить у собі ак устичний блок, до складу якого входять ультразвукові датчики, рольганг для переміщення листового прокату, який відрізняється тим, що дода тково місти ть імерсійну ванну, ультразвукові датчики розташовані в імерсійній рідині ванни частина рольгангу вставлена в імерсійну рідину ванни таким чином, що в зоні ванни профіль рольгангу утворює прогнуту криву, симетричну відносно акустичного блока, причому форма кривої вибрана з умови її збігу з формою пружної Ліни контрольованого листового прокату при його переміщенні по рольгангу 2 Пристрій по п 1, який відрізняється тим, що , принаймні, та частина акустичного блока, в якій розташовані ультразвукові датчики, вставлена у водопідйомну камеру, однією із сторін якої є рідина імерсійної ванни, та обладнана приладом відкачки повітря Винахід відноситься до контрольно-вимірювальної техніки та може бути використаний для ультразвукової де фектоскопії листово го, у тому числі то встолистово го, прокату у потоці виробництва Відомо обладнання [1] для ультразвукового контролю листового прокату, в якому листи прокату прикріплюють за допомогою спеціального механізму (наприклад підйомного крану) в імерсійну ванну, потім за допомогою рольгангу переміщують лист через зону акустичного блоку, а потім піднімають лист також за допомогою спеціального механізму При використанні цього обладнання можливо досягти дуже високої якості контролю, а також забезпечити контроль усієї площі листа, тому воно використується на сталепрокатних заводах Недоліком відомого обладнання є те, що його використання потребує великі часові витрати на укладання контролюємого листу у ванну та на його підйом, тому він звичайно не включається у потік прокатного виробництва Найбільш близьким по досягаемому результату до запропонованого є обладнання [2], у якому ультразвуковий контроль товстолистового прокату відбувається у процесі виробництва Відоме обладнання утримує акустичний блок, до складу якого входять ультразвукові датчики, рольганг для переміщення листового прокату Ультразвукові коливання розповсюджуються через струмені контактної рідини,, які формуються струмоутворюючим об ладнанням Ві доме обладнання ма є ряд достоїнств, головне з яких - зменшення допоміжних операцій, зв'язаних з процесом контролю, тому що воно не потребує використання спеціальних навантажувально-розвантажувальних механізмів для проходження контролюємого листу у зоні акустичного блоку Недоліком є те, що при використанні стр умоутворюючи х приладів значення чутливості не підвищують А20 ЭС (у позначеннях ГОСТу 22727-88), а ЩІЛЬНІСТЬ контролю не підвищує 80% Проте існують ситуації, при яких такі значення чутливості та ЩІЛЬНОСТІ контролю недостатні Задача, яка вирішується за допомогою запропонованого винаходу, є створення обладнання для ультразвукового контролю листо вого прокату у процесі виробництва, яке дозволить здійснити 100% контроль по площі листу при високих значеннях чутливості Для вирішення поставленої задачі пропонуємо пристрій для ультразвукової дефектоскопії листового прокату, який містить у собі також, як і відомий, акустичний блок, до складу якого входять ультразвукові датчики, та рольганг для переміщення листового прокату Але, на відміну від відомого, пропонуємо пристрій, який додатково містить імерсійну ванну, ультразвукові датчики, розташовані в імерсійній рідині ванни, а частина рольгангу встановлена в імерсійну рідину ванни таким чином, що в зоні імерсійної ванни профіль рольгангу утворює прогнуту криву, симетричну відносно акустич (24)15 09 2000 CM О CM ю со CM 27652 ного блоку, причому форма кривої вибрана з умови збігу ґі з формою пружної лінії контролюємого листового прокату при його руху по рольгангу При виборі такої форми рольгангу лист, який прогибает ься під дією своєї ваги, повторює профіль рольгангу, що необхідно для того, щоб лист не розгортався на рольганзі та не просковзував Також для рішення поставленої задачі акустичний блок, принаймні та його частина, в якій розташовані ультразвукові датчики, встановлена у водопідйомну камеру, однією з сторін якої є рідина імерсійної ванни, та забезпечена приладом для відкачки повітря Винахід пояснюється кресленням, на якому схематично зображено запропоноване обладнання для ультразвукового контролю товстолистового прокату Запропоноване обладнання містить у собі рольганг 1, акустичний блок 2, імерсійну ванну З Ультразвукові датчики 4 акустичного блоку 2 встановлені в імерсійну рідину 5 ванни 3 Також в імерсійну рідину ванни 3 встановлена частина рольгангу 1, причому встановлена в імерсійну рідину таким чином, що у зоні ванни 3 профіль рольгангу 1 утворює прогнуту криву, симетричну ВІДПОВІДНО акустичному блоку 2, причому форма кривої вибрана з умови її збігу з формою пружної лінії контролюємого листу при його руху по рольгангу 1 При реалізації обладнання по п 2 акусти чний блок, принаймні та його частина, в якій розташовані ультразвукові датчики, встановлені у водопідйомну камеру 6 її вн утрі шній простір обмежений стінами, а дном є рідина імерсійної ванни Через одну з стін проходить патрубок, за допомогою якого внутрішній простір водопідйомної камери 6 з'єднаний через повітрязабірний трубопровід з приладом 7 для відкачки повітря Прилад для відкачки повітря може бути виконаний у вигляді водоюльцевого насосу Лист у ході те хнологічного циклу опускається по рольгангу 1 в імерсійн у рідин у 5 ванни 3 Під дією своєї ваги ли ст прогибається та приймає форму профілю рольгангу В міру того, як лист проходить через зону розташування ультразвукови х да тчиків 4, з формованих в ЛІНІЙКИ та орієнто ваних у напрямі, перпендикулярному напряму переміщення листу, відбувається суцільний його контроль Оскільки контроль відбувається в імерсійній ванні, нема ніяких обмежень галузі розповсюдження акустичного сигналу, тому значення чутливості досягає значення АЗО ЄС (у позначеннях ГОСТу 22727-88), а ЩІЛЬНІСТЬ контролю може дорівнювати 100% На наданій схемі розглядається випадок використання луно-наскрізного способу ультразвукового контролю листо вого прокату, тому ультразвукові датчики 4 розташовані вище та нижче рольгангу 1, тобто з обох сторін контролюємого листу При інших способа х контролю можливо розташування датчиків з однієї сторони рольгангу Як випливає з опису запропонованого обладнання форма профілю рольгангу та ВІДПОВІДНО довжина ванни залежить від максимальної для кожного заводу товщини листового прокату та його мінімальної довжини Як правило, обладнання для ультразвукового контролю установлюються на вже існуючій виробничій площі У тих випадках, коли габарити катаних листів потребують будівництва рольгангу великої довжини, для одержання потрібного заглиблення у імерсійну рідину, розрахована довжина ванни може перевищувати довжину можливої ДІЛЬНИЦІ для його установлення Використання для проведення ультразвукового контролю водопідйомної камери дозволяє скоротити довжину ванни, не змінюючи вимог до форми профілю рольгангу Високий рівень імерсійної рідини є необхідним тільки у області розташування ультразвукови х датчиків Для то го, щоб у короткій ванні ультразвукові датчики знаходилися у процесі контролю в імерсійній рідині, включають пристрій 7 для відкачки повітря, наприклад водокшьцевий насос Повітря над імерсійною рідиною, яка є дном водопідйомної камери, відкачується і вода підіймається Використуючи водокільцевий насос, можливо підняти рівень води на 600 мм Зважаючи на те, що достатньо того, що датчики відстоять від контролюємого листу на 300 мм, підйом води на 600 мм з запасом забезпечує працездатність обладнання для ультразвукового контролю в скороченій ванні 27652 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (0312 2)3 -72 -89 (0 3122 )2- 57-0 3
