Ролико-лопатевий гідронасос

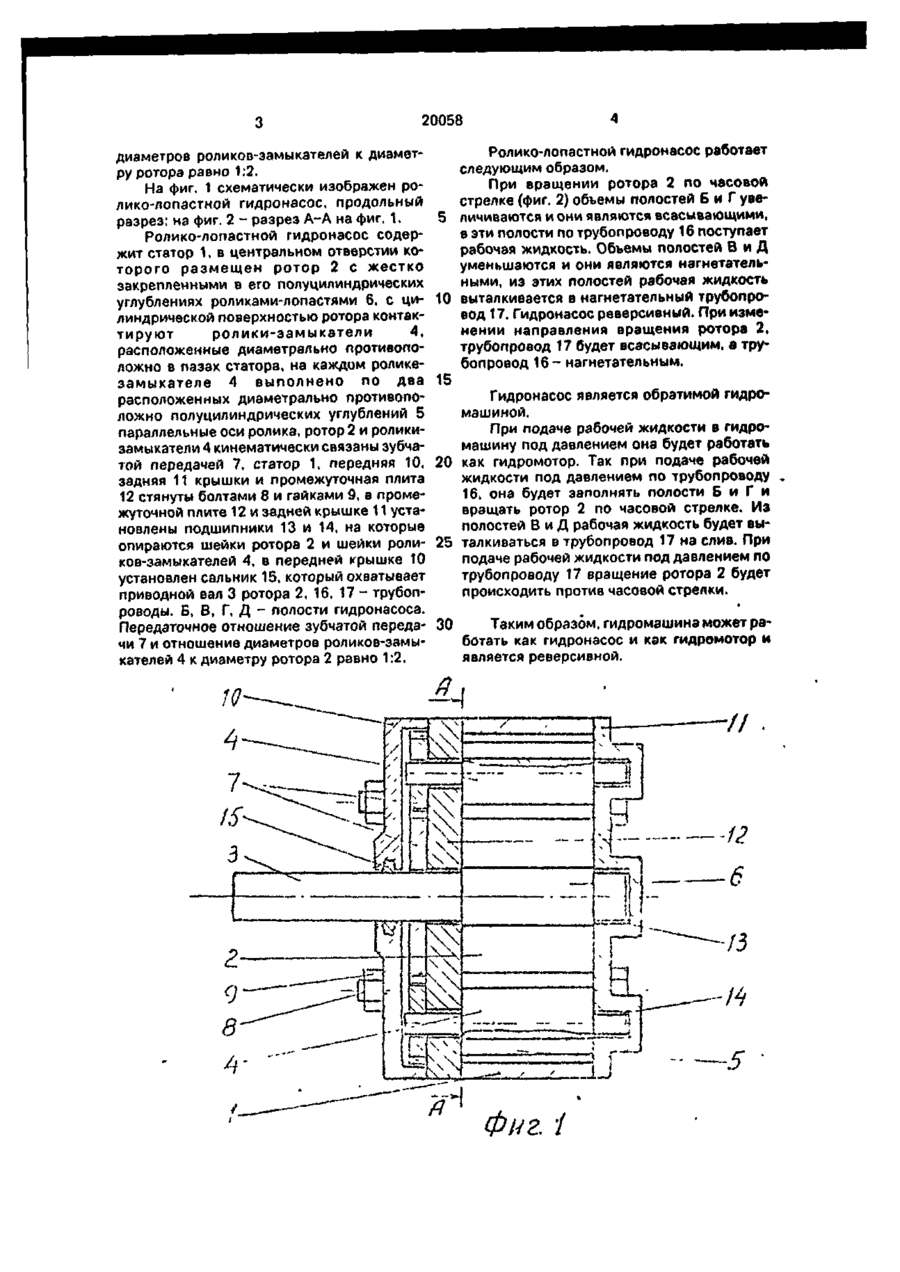

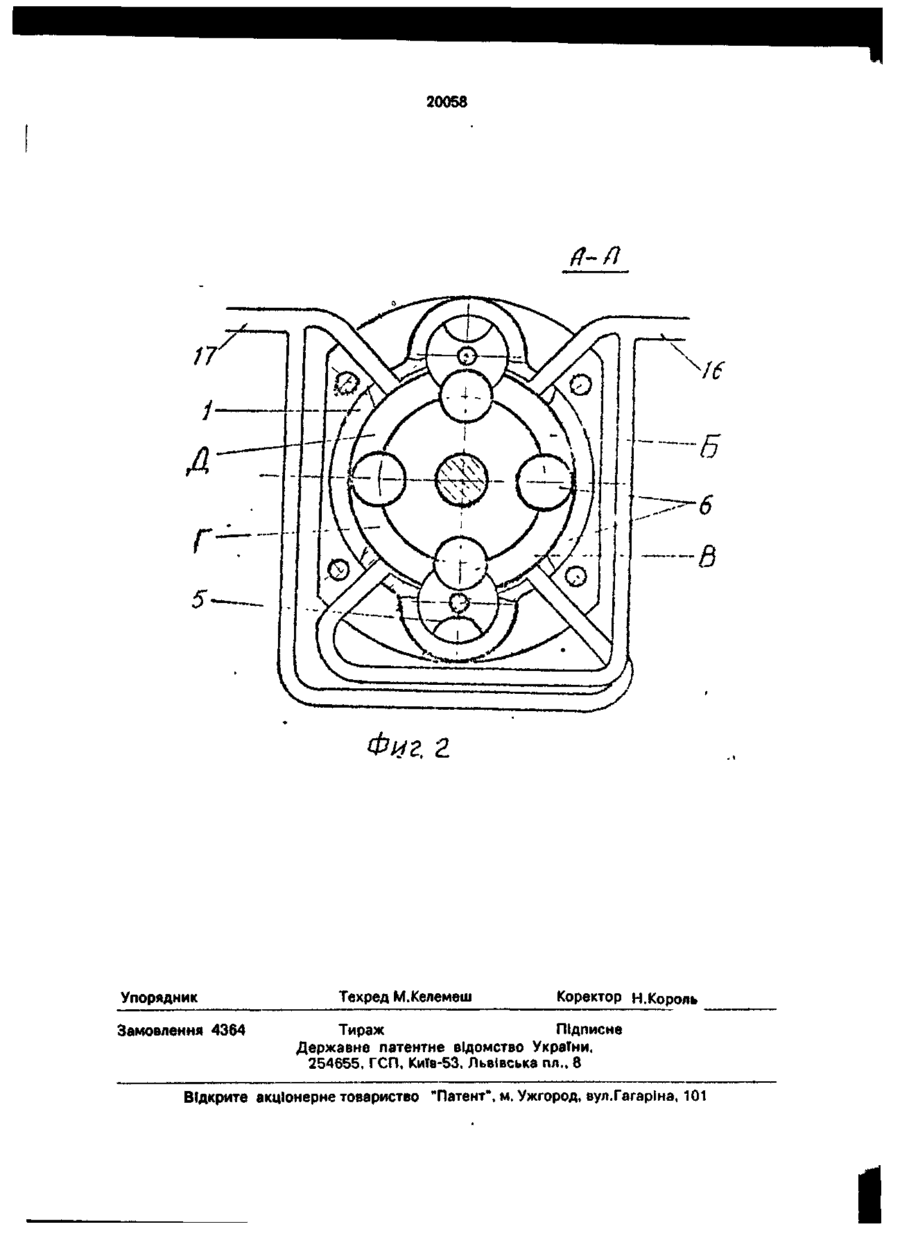

Ролико-лопастной гидронасос, содержащий статор, размещенный в отверстии статора ротор с лопастями, с цилиндрической поверхностью ротора контактируют ролики-замыкатели, расположенные диаметрально противоположно в пазах статора, ротор и ролики-замыкатели кинематически связаны между собой зубча той передачей, в роликах-замыкателях выполнены полуцилиндрические углубления, параллельные оси роликов, с торцев статора установлены крышки и промежуточная плмта, стянутые болтами, о т л и ч а ю щ и й с я тем, что на роликах-замыкателях выполнено по два полуцилиндрических, расположенных диаметрально противоположно углубления, на роторе в полуцилиндрических углублениях жестко закреплены четыре ролика-лопасти, расположенные крестообразно, и передаточное отношение зубчатой передачи и отношение диаметров роликовзамыкателей к диаметру ротора равно 1:2. С > го о о ел со Ролико-лопастной гидронасос относится к машиностроению и может быть использован для преобразования механической энергии в энергию потока жидкости. Известен компрессор для сжатия газа [Патент Франции № 2574494, кл. F 04 С 18, 1986], содержащий статор, в отверстии которого размещен ротор с полуцилиндрическими лопастями, с цилиндрической поверхностью ротора контактируют роликизамыкатели, расположенные диаметрально противоположно в пазах статора, на каждом ролике-замыкателе выполнено полуцилиндрическое углубление, параллельное оси ролика, ротор и ролики кинематически связаны зубчатой передачей и на осях роликов установлены распределительные диски с выпускными отверстиями, и статор закрыт крышками. Недостатком устройства является сложность конструкции и механические потери при вращении распределительных дисков. Задача изобретения - упрощение конструкции, повышение механического КПД и изменение функционального назначения устройства. Поставленная задача достигается тем, что на роликах-замыкателях выполнено по два диаметрально противоположных полуцилиндрических углубления, на роторе в полуцилиндрических углублениях жестко закреплены четыре ролика-лопасти, расположенные крестообразно, и передаточное отношение зубчатой передачи и отношение 20058 диаметров роликов-замыкателей к диаметру ротора равно 1:2. На фиг. 1 схематически изображен ро~ лико-лопастной гидронасос, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1. Ролико-лопастной гидронасос содержит статор 1. в центральном отверстии которого р а з м е щ е н ротор 2 с ж е с т к о закрепленными в его полуцилиндрических углублениях роликами-лопастями 6, с цилиндрической поверхностью ротора контактируют ролики-замыкатели 4, расположенные диаметрально противоположно в пазах статора, на каждом роликезамыкателе 4 в ы п о л н е н о по два расположенных диаметрально противоположно полуцилиндрических углублений 5 параллельные оси ролика, ротор 2 и роликизамыкатели 4 кинематически связаны зубчатой передачей 7, статор 1, передняя 10, задняя 11 крышки и промежуточная плита 12 стянуты болтами 8 и гайками 9, а промежуточной плите 12 и задней крышке 11 установлены подшипники 13 и 14, на которые опираются шейки ротора 2 и шейки роликов-замыкателей 4, в передней крышке 10 установлен сальник 15, который охватывает приводной вал 3 ротора 2, 16, 17 - трубопроводы. Б, В, Г, Д - полости гидронасоса. Передаточное отношение зубчатой передачи 7 и отношение диаметров роликов-замыкателей 4 к диаметру ротора 2 равно 1:2. Ролико-лопастной гидронасос работает следующим образом. При вращении ротора 2 по часовой стрелке (фиг. 2) объемы полостей Б и Г уве5 личиваются и они являются всасывающими, в эти полости по трубопроводу 16 поступает рабочая жидкость. Объемы полостей В и Д уменьшаются и они являются нагнетательными, из этих полостей рабочая жидкость 10 выталкивается в нагнетательный трубопровод 17. Гидронасос реверсивный. При изменении направления вращения ротора 2, трубопровод 17 будет всасывающим, а трубопровод 16 - нагнетательным. 15 Гидронасос является обратимой гидромашиной. При подаче рабочей жидкости в гидромашину под давлением она будет работать 20 как гидромотор. Так при подаче рабочей жидкости под давлением по трубопроводу 16, она будет заполнять полости Б и Г и вращать ротор 2 по часовой стрелке. Из полостей В и Д рабочая жидкость будет вы25 талкиваться в трубопровод 17 на слив. При подаче рабочей жидкости под давлением по трубопроводу 17 вращение ротора 2 будет происходить против часовой стрелки. 30 Таким образом, гидромашинэ может работать как гидронасос и как гидромотор и является реверсивной. Фиг і 20058 Й-Л 17 Фиг. 2 Упорядник Замовлення 4364 Техред М.Келемеш Коректор Н.Король Тираж Підписне Державне латентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 І
