Пристрій для вимірювання параметрів обертання ротора електродвигуна
Номер патенту: 16801
Опубліковано: 29.08.1997
Автори: Панченко Костянтин Євгенович, Загоруйко Валерій Тимофійович, Дубровський Володимир Васильович
Формула / Реферат
Устройство для измерения параметров вращения ротора электродвигателя, содержащее два трансформатора напряжения, три фильтра, звено фазовой коррекции, фазовый детектор, умножитель, делитель и датчик механической скорости проходки, а также генератор высокой частоты и возбудитель, выходы которых соединены с соответствующими входами сумматора, выход сумматора соединен с обмоткой возбуждения синхронного электродвигателя, отличающееся тем, что, с целью расширения функциональных возможностей, устройство снабжено двумя трансформаторами тока, однополупериодным выпрямителем, двухполупсриодным выпрямителем и измерителем коэффициента несимметрии сети, при этом вторичные обмотки транс^юрматоров тока, включенных в цепь статора синхронного электродвигателя, нагружены на соответствующие резисторы и соединены с первичными обмотками первого и второго трансформаторов напряжения соответственно, которые содержат по три вторичных обмотки, начало первой вторичной обмотки первого трансформатора подключено к первому входу измерителя коэффициента несимметрии, выход которого соединен с первым входом умножителя, начало второй вторичной обмотки первого трансформатора напряжения подключено к первому входу первого фильтра, выход которого через однополупериодный выпрямитель и второй фильтр соединен с первым входом фазового детектора, конец второй вторичной обмотки второго трансформатора напряжения подключен к первому входу двухполупериодного выпрямителя, выход которого через третий фильтр и звено фазовой коррекции соединен с вторым входом фазового детектора, конец первой и второй и начало третьей вторичных обмоток первого, а также начало второй и конец первой вторичных обмоток второго трансформатора напряжения соединены между собой и подключены к вторым входам первого фильтра и двухполупериодного выпрямителя, конец третьей вторичной обмотки первого трансформатора напряжения соединен с началом третьей вторичной обмотки второго трансформатора напряжения, конец которой подключен к второму входу измерителя коэффициента несимметрии сети, начало первой вторичной обмотки второго трансформатора напряжения соединено с третьим входом измерителя коэффициента несимметрии сети, причем выход фазового детектора соединен с вторым входом умножителя, выход которого подключен к первому входу делителя, а выход датчика механической скорости проходки соединен с вторым входом делителя.
Текст

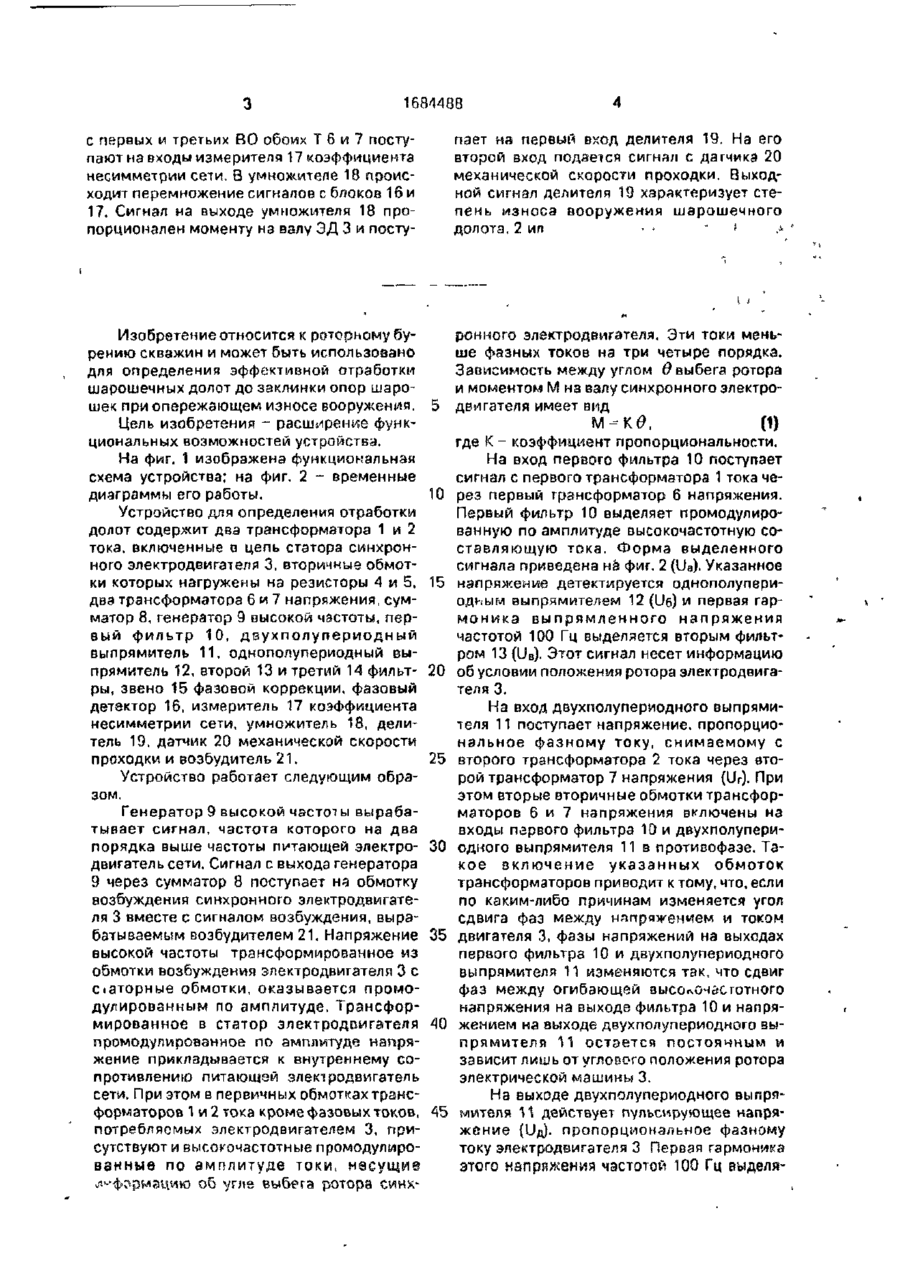

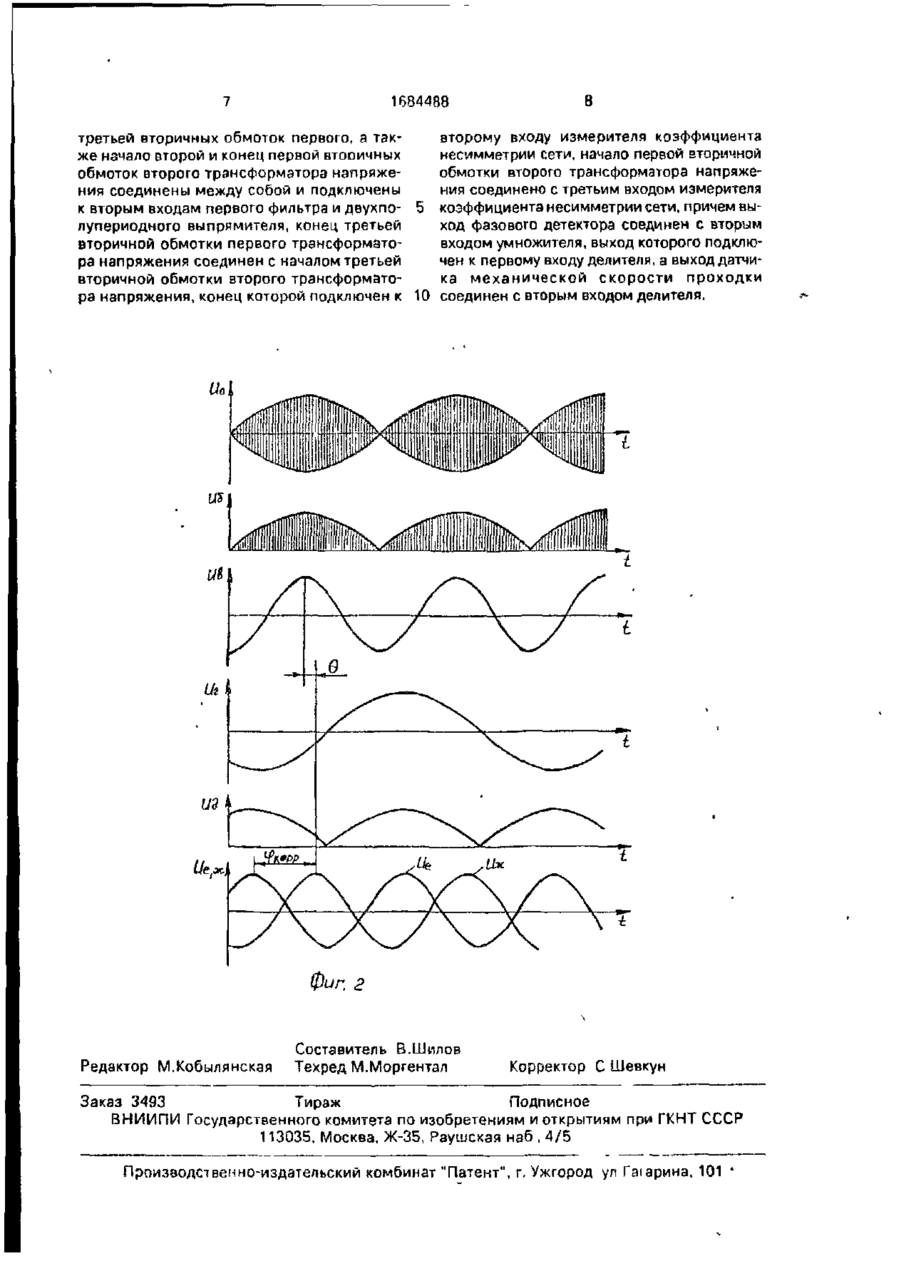

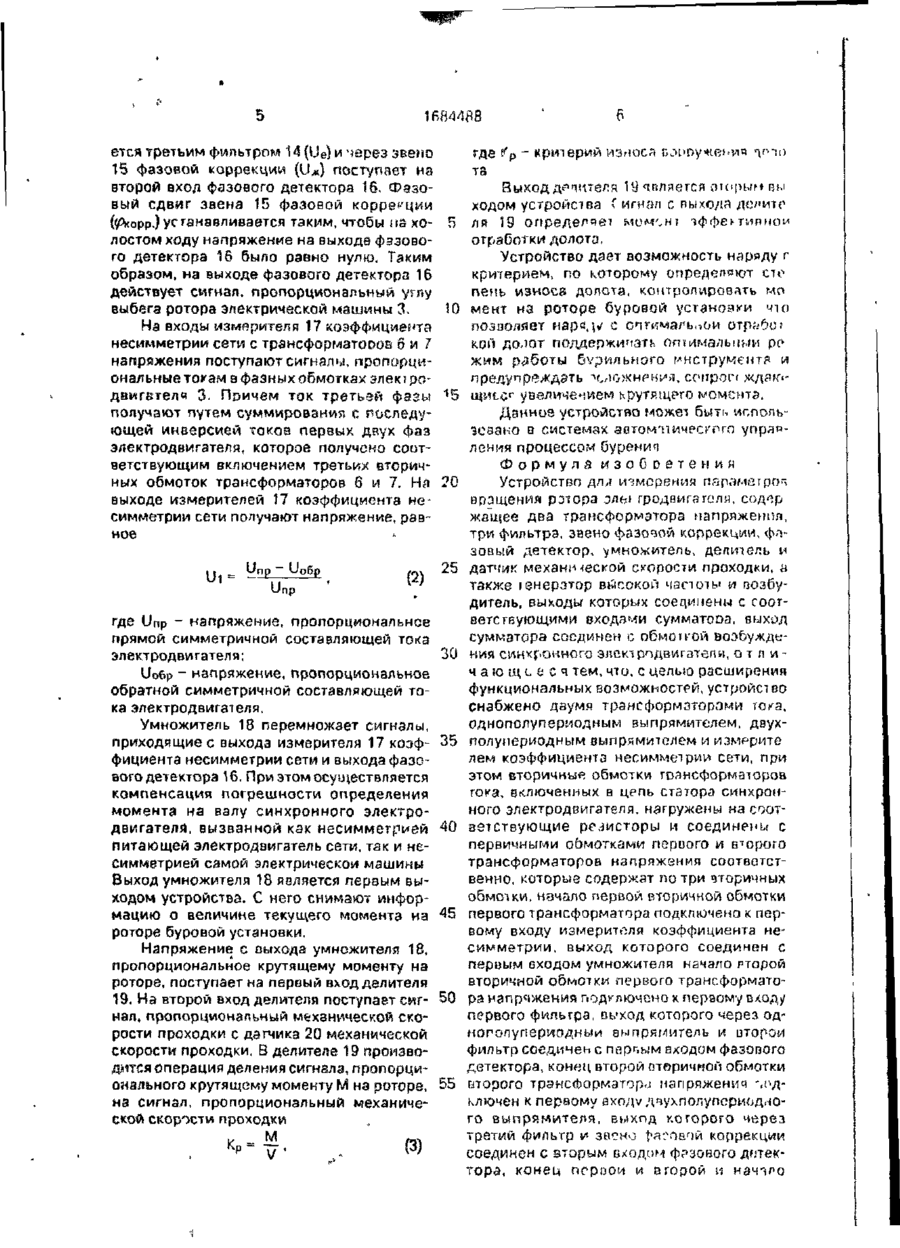

Изобретение относится к роторному бурению скважины и позволяют определить степень износа вооружения долота. Два сеть трансформатора (Т) 1 и 2 тока включены в цепь статора синхронного электродвигателя (ЭД) 3. Вторичные обмотки (ВО) обоих Т 1 и 2 тока соединены с первичными обмотками первого 6 и второго 7 Т напряжения. Для получения информации об угле выбега ротора ЭД 3 а сумматоре 8 сигнал с выхода генератора 9 высокой частоты модулируется по амплитуде сигналом возбудителя 21. Сигнал с второй ВО первого Т 6 через первый фильтр 10, однополупериодный выпрямитель 12 и второй фильтр 13 поступает на первый вход фазового детектора 16. Он имеет информацию о положении ротора ЭД 3. Сигнал с второй ВО второго Т 7 через третий фильтр 14 и звено 15 фазовой коррекции поступает на второй вход детектора 16. Он несет информацию об угловом положении ротора ЭД 3. Сигнал на выходе детектора 16 пропорционален углу выбега ЭД 3. Сигналы 1С с* DO Fun* 21
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring parameters of rotation of electric motor rotor
Автори англійськоюPanchenko Kostiantyn Yevhenovych, Zahoruiko Valerii Tymofiiovych, Dubrovskyi Volodymyr Vasyliovych
Назва патенту російськоюУстройство для измерения параметров вращения ротора электродвигателя
Автори російськоюПанченко Константин Евгеньевич, Загоруйко Валерий Тимофеевич, Дубровский Владимир Васильевич
МПК / Мітки
МПК: E21B 45/00
Мітки: параметрів, ротора, електродвигуна, пристрій, вимірювання, обертання
Код посилання
<a href="https://ua.patents.su/4-16801-pristrijj-dlya-vimiryuvannya-parametriv-obertannya-rotora-elektrodviguna.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вимірювання параметрів обертання ротора електродвигуна</a>
