Пристрій для вимірювання імпульсних процесів

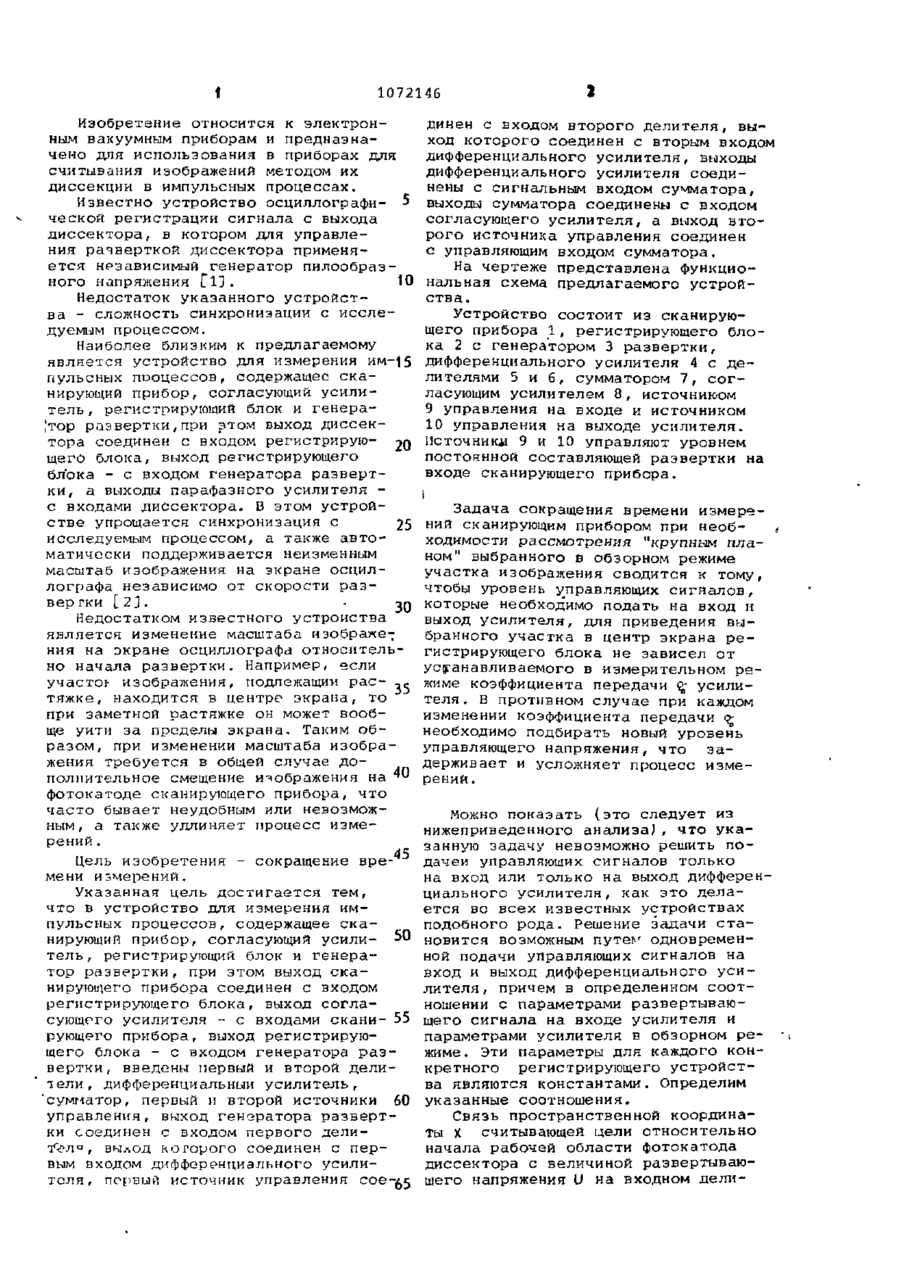

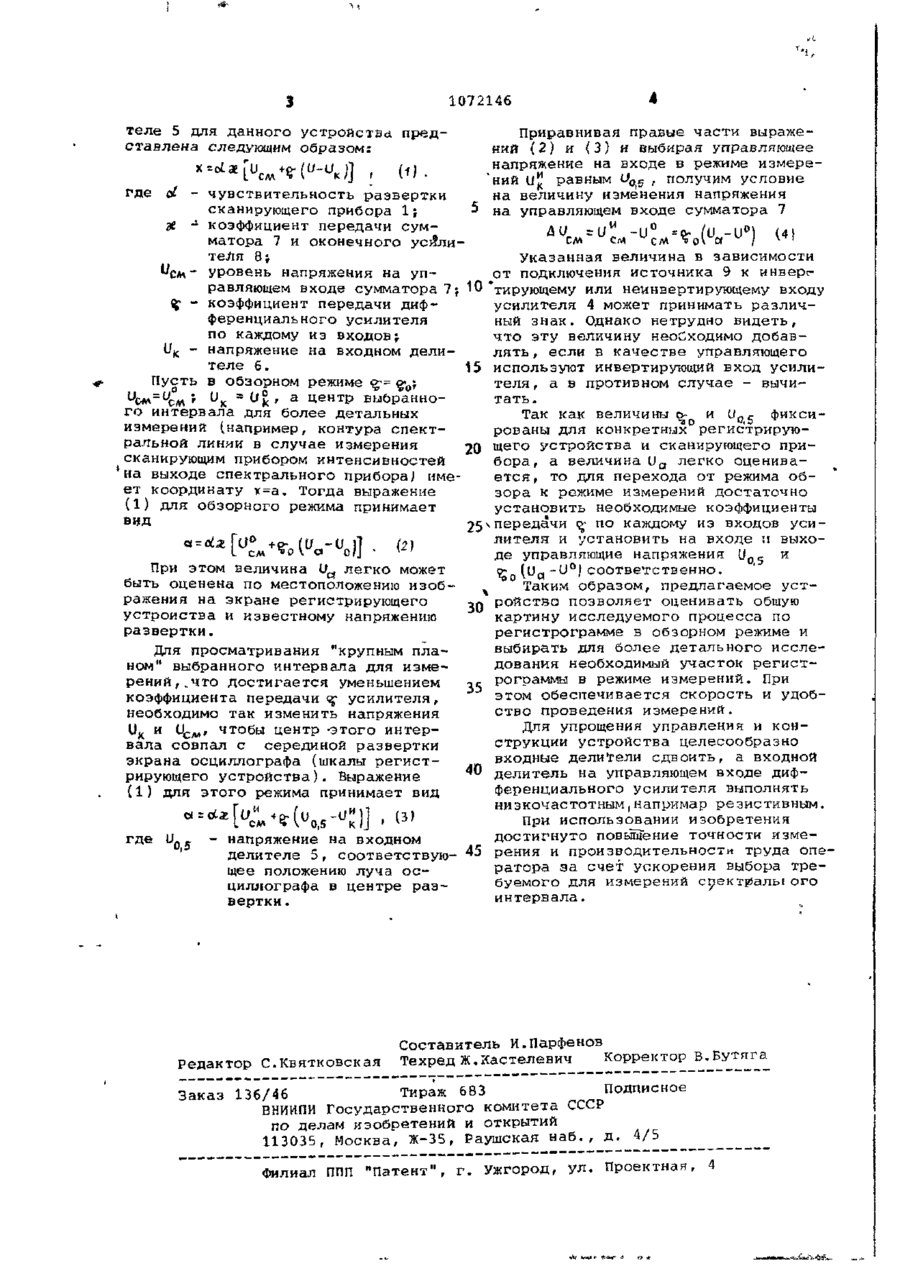

*УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ИМПУЛЬСНЫХ ПРОЦЕССОВ, содержащее сканирующий прибор, согласующий усилитель, регистрирующий блок и г е нератор р а з в е р т к и , при этом выход сканирующего прибора соединен с входом регистрирующего блока, выход р е гистрирующего блока - с входом г е н е ратора р а з в е р т к и , а выход согласующего усилителя - с входом сканирующего прибора, о т л и ч а ю щ е е с я тем, ч т о , с целью сокращения времени измерений, введены первый и второй делители,дифференциальный усилитель, сумматор г первый и второй источники управления, выход генератора развертки соединен с входом первого делителя, выход которого соединен с первым входом дифференциального усилителя, первый источник управления соединен с входом второго делителя, выход которого соединен с вторым входом второго д е л и т е л я , выход которого^ соединен с вторым входом дифферен- g циального усилителя, выходы дифференциального усилителя соединены с сигнальным входом сумматора, выходы сумматора соединены с входом согласующего усилителя, в выход второго источника управления соединен с управляющим входом сумматора. с 8 W 1 1072146 Изобретение относится к электронным вакуумным приборам и предназначено для использования в приборах для считывания изображений методом их диссекции в импульсных процессах. Известно устройство осциллографи- 5 ческой регистрации сигнала с выхода диссектора, в котором для управления разверткой диссектора применяется независимый генератор пилообразного напряжения ClJ. Ю Недостаток указанного устройства - сложность синхронизации с исследуемым процессом. Наиболее близким к предлагаемому является устройство для измерения им-15 пульсных пооцессов, содержащее сканирующий прибор, согласующий усилитель, регистрирующий блок и генера,'тор развертки, при этом выход диссектора соединен с входом регистрирую- 20 щего блока, выход регистрирующего блока - с входом генератора развертки, а выходы парафазного усилителя с входами диссектора. В этом устройстве упрощается синхронизация с 25 исследуемым процессом, а также автоматически поддерживается неизменным масштаб изображения на экране осциллографа независимо от скорости развергки [ 2 ] . ' 3 0 Недостатком известного устройства является изменение масштаба изображения на экране осциллографа относительно начала развертки. Например, если участо? изображения, подлежащии рас- 35 тяжке, находится в центре экрана, то при заметной растяжке он может вообще уйти за пределы экрана. Таким образом , при изменении масштаба изображения требуется в общей случае дополнительное смещение изображения на 40 фотокатоде сканирующего прибора, что часто бывает неудобным или невозможным , а также удлиняет процесс измерений . 45 Цель изобретения - сокращение времени измерений. Указанная цель достигается тем, что в устройство для измерения импульсных процессов, содержащее сканирующий прибор, согласующий усили- - 0 > тель, регистрирующий блок и генератор развертки, при этом выход сканирующего прибора соединен с входом регистрирующего блока, выход согласующего усилителя - с входами скани- 55 рующего прибора, выход регистрирующего блока - с входом генератора развертки, введены первый и второй делители , дифференциальный усилитель, 'сумматор, первый и второй источники 60 управления, выход генератора развертки соединен с входом первого делите л • , вылод которого соединен с пер* вым входом дифференциального усилителя, первый источник управления сое-^5 динен с входом второго делителя, выход которого соединен с вторым входом дифференциального усилителя, выходы дифференциального усилителя соединены с сигнальным входом сумматора, выходы сумматора соединены с входом согласующего усилителя, а выход второго источника управления соединен с управляющим входом сумматора. На чертеже представлена функциональная схема предлагаемого устройства. Устройство состоит из сканирующего прибора 1, регистрирующего блока 2 с генератором 3 развертки, дифференциального усилителя 4 с делителями 5 и 6, сумматором 7, согласующим усилителем 8, источником 9 управления на входе и источником 10 управления на выходе усилителя. Источника 9 и 10 управляют уровнем постоянной составляющей развертки на входе сканирующего прибора. I Задача сокращения времени измерений сканирующим прибором при необе ходимости рассмотрения "крупным планом" выбранного в обзорном режиме участка изображения сводится к тому, чтобы уровень управляющих сигналов, которые необходимо подать на вход и выход усилителя, для приведения выбранного участка в центр экрана регистрирующего блока не зависел от устанавливаемого в измерительном режиме коэффициента передачи < усили£ теля. В противном случае при каждом изменении коэффициента передачи з£ - коэффициент передачи сумW Д ССЛЛ = U см ~U° =(y (U -U°\ ч ' матора 7 и оконечного усилисм ^о\ а / (41 теля 8; Указанная величина в зависимости от подключения источника 9 к инверг Ц:*\ * уровень напряжения на управляющем входе сумматора 7; Ю'тирующему или неинвертиругощему входу усилителя 4 может принимать различ£ - коэффициент передачи дифный знак. Однако нетрудно видеть, ференциального усилителя что эту величину неоСходимо добавпо каждому из входов; лять , если в качестве управляющего U K - напряжение на входном дели15 используют инвертирующий вход усилителе 6. теля, а в противном случае - вычиПусть в обзорном режиме
