Штамп послідовної дії

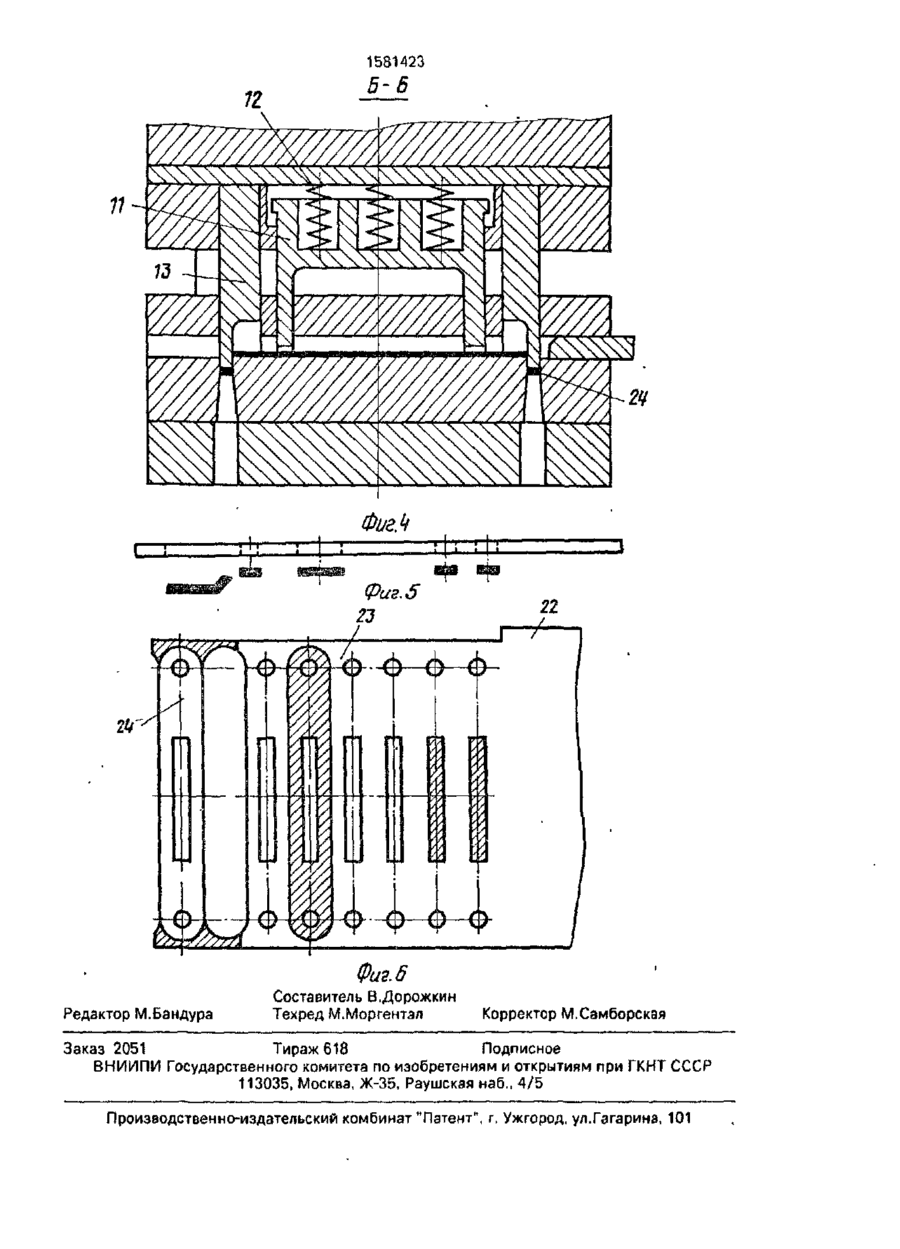

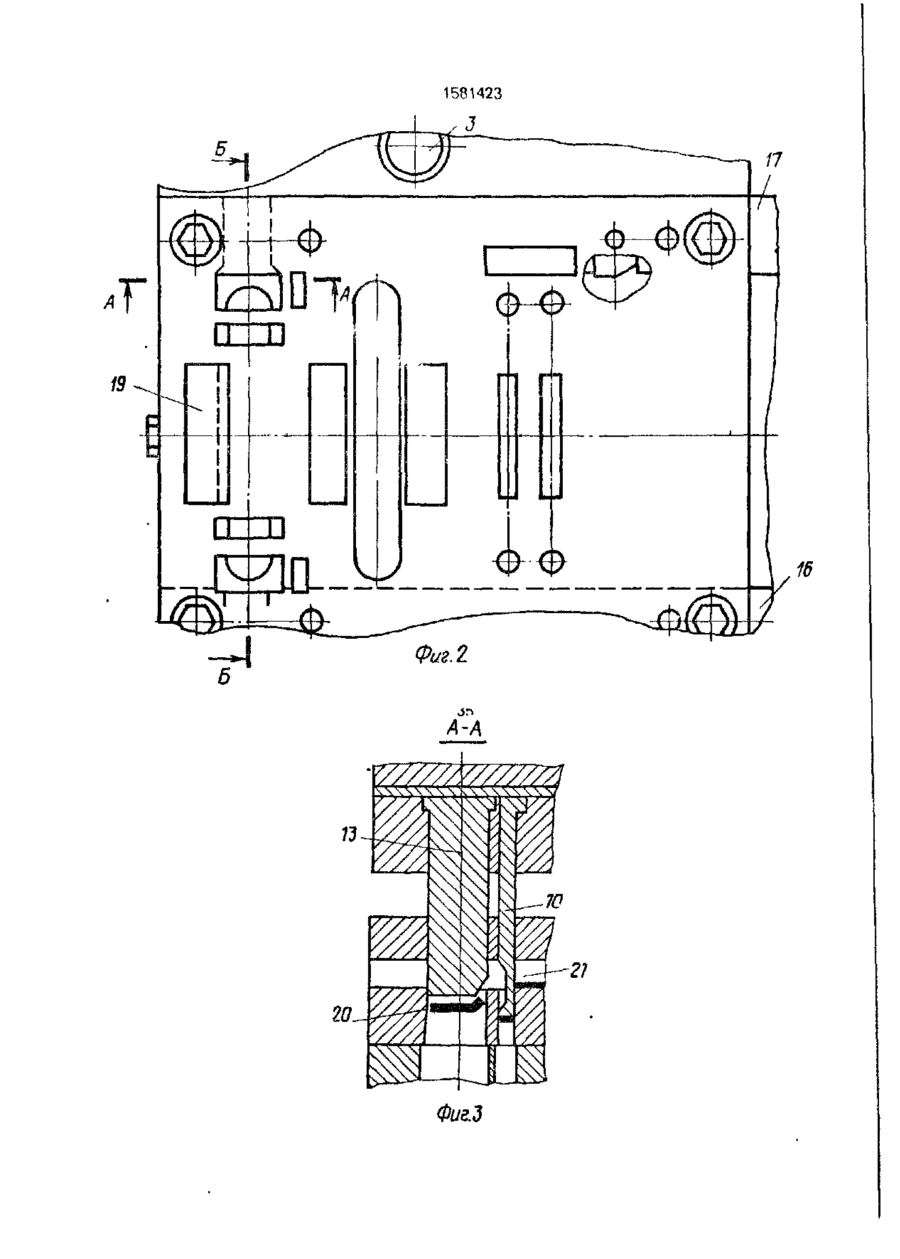

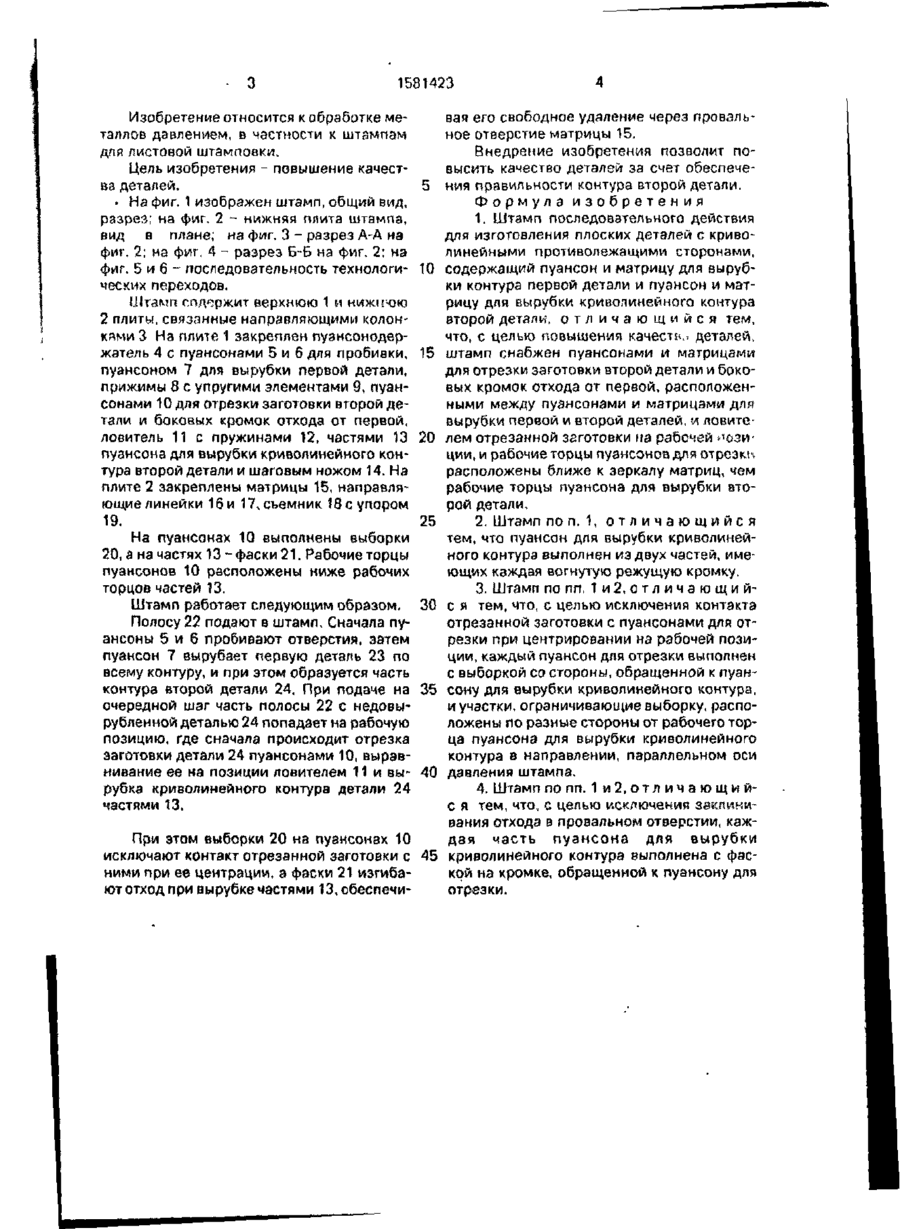

Изобретение относится к обработке металлов давлением, в частности к штампам для листовой штамповки. Цель изобретения повышение качества деталей. Штамп содер / 9 Фиг.) жит пуансоны (П) 7 для вырубки полного контура одной детали (Д) 23, П для отрезки заготовки другой Д 24, П для вырубки ее криволинейного контура. Указанным П соответствуют рабочие отверстия в матрице 15. На позиции вырубки криволинейного контура Д 24 установлен ловитель 11. На П для отрезки выполнены выборки, а П для вырубки криволинейного контура выполнен из двух частей. Каждая часть имеет фаску на одной из участков режущей кромки. Сначала П 7 вырубает полный контур Д 23 и часть контура другой. Затем соответствующие П отрезают заголовку с частью контура Д 24. Ловитель 11 устанавливает ее на рабочей позиции. Соответствующие части П вырубают оставшуюся криволинейную часть контура Д 24. 3 з.п, ф-лы, 6 ил. 1581423 Изобретение относится к обработке металлов давлением, в частности к штампам для листовой штамповки. Цель изобретения - повышение качества деталей. 5 * На фиг. 1 изображен штамп, общий вид, рззрез; на фиг. 2 - нижняя плита штампа, вид в плане; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 2; на фиг. 5 и б - последовательность технологи- 10 ческих переходов. Штамп г.пдоржит верхнюю 1 и нижнюю 2 плиты, связанные направляющими колонками 3 На плите 1 закреплен пузнсонодержатель 4 с пуансонами 5 и 6 для пробивки, 15 пуансоном 7 для вырубки первой детали, прижимы 8 с упругими элементами 9, пуансонами 10 для отрезки заготовки второй детали и боковых кромок отхода от первой, ловитель 11 с пружинами 12, частями 13 20 пуансона для вырубки криволинейного контура второй детали и шаговым ножом 14. На плите 2 закреплены матрицы 15, направляющие линейки 16 и 17,сьемник 18 с упором 19. 25 На пуансонах 10 выполнены выборки 20, а на частях 13-фаски 21. Рабочие торцы пуансонов 10 расположены ниже рабочих торцов частей 13. Штамп работает следующим образом. 30 Полосу 22 подают в штамп. Сначала пуансоны 5 и б пробивают отверстия, затем пуансон 7 вырубает первую деталь 23 по всему контуру, и при этом образуется часть контура второй детали 24. При подаче на 35 очередной шаг часть полосы 22 с недовырубленной деталью 24 попадает на рабочую позицию, где сначала происходит отрезка заготовки детали 24 пуансонами 10, выравнивание ее на позиции ловителем 11 и вы- 40 рубка криволинейного контура детали 24 частями 13. При этом выборки 20 на пуансонах 10 исключают контакт отрезанной заготовки с 45 ними при ее центрации, а фаски 21 изгибают отход при вырубке частями 13, обеспечи вая его свободное удаление через провальное отверстие матрицы 15. Внедрение изобретения позволит повысить качество деталей за счет обеспечения правильности контура второй детали. Формула изобретения 1. Штамп последовательного действия для изготовления плоских деталей с криволинейными противолежащими сторонами, содержащий пуансон и матрицу для вырубки контура первой детали и пуансон и матрицу для вырубки криволинейного контура второй детали, о т л и ч а ю щ и й с я тем, что, с целью повышения качеств,- деталей, штамп снабжен пуансонами и матрицами для отрезки заготовки второй детали и боковых кромок отхода от первой, расположенными между пуансонами и матрицами для вырубки первой и второй деталей, и ловитслем отрезанной заготовки на рабочей позиции, и рабочие торцы пуансонов для отрезки расположены ближе к зеркалу матриц, чем рабочие торцы пуансона для вырубки второй детали. 2. Штамп по п. 1, о т л и ч а ю щ и й с я тем, что пуансон для вырубки криволинейного контура выполнен из двух частей, имеющих каждая вогнутую режущую кромку. 3. Штамп по пп. 1 и 2, о т л и ч а ю щ и йс я тем, что, с целью исключения контакта отрезанной заготовки с пуансонами для отрезки при центрировании на рабочей позиции, каждый пуансон для отрезки выполнен с выборкой со стороны, обращенной к пуансону для вырубки криволинейного контура, и участки, ограничивающие выборку, расположены по разные стороны от рабочего торца пуансона для вырубки криволинейного контура в направлении, параллельном оси давления штампа. 4. Штамп по пп. 1 и 2, о т л и ч а ю щ и йС я тем, что, с целью исключения заклинивания отхода в провальном отверстии, каждая часть пуансона для вырубки криволинейного контура выполнена с фаской на кромке, обращенной к пуансону для отрезки. Фиг.З 1581423 Б-Б ФигМ Фиг. 6 Редактор М.Бандура Составитель В.Дорожкин Техред М.Моргентал Корректор М.Самборская Заказ 2051 Тираж 618 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
