Пристрій для викиду газів з димової труби

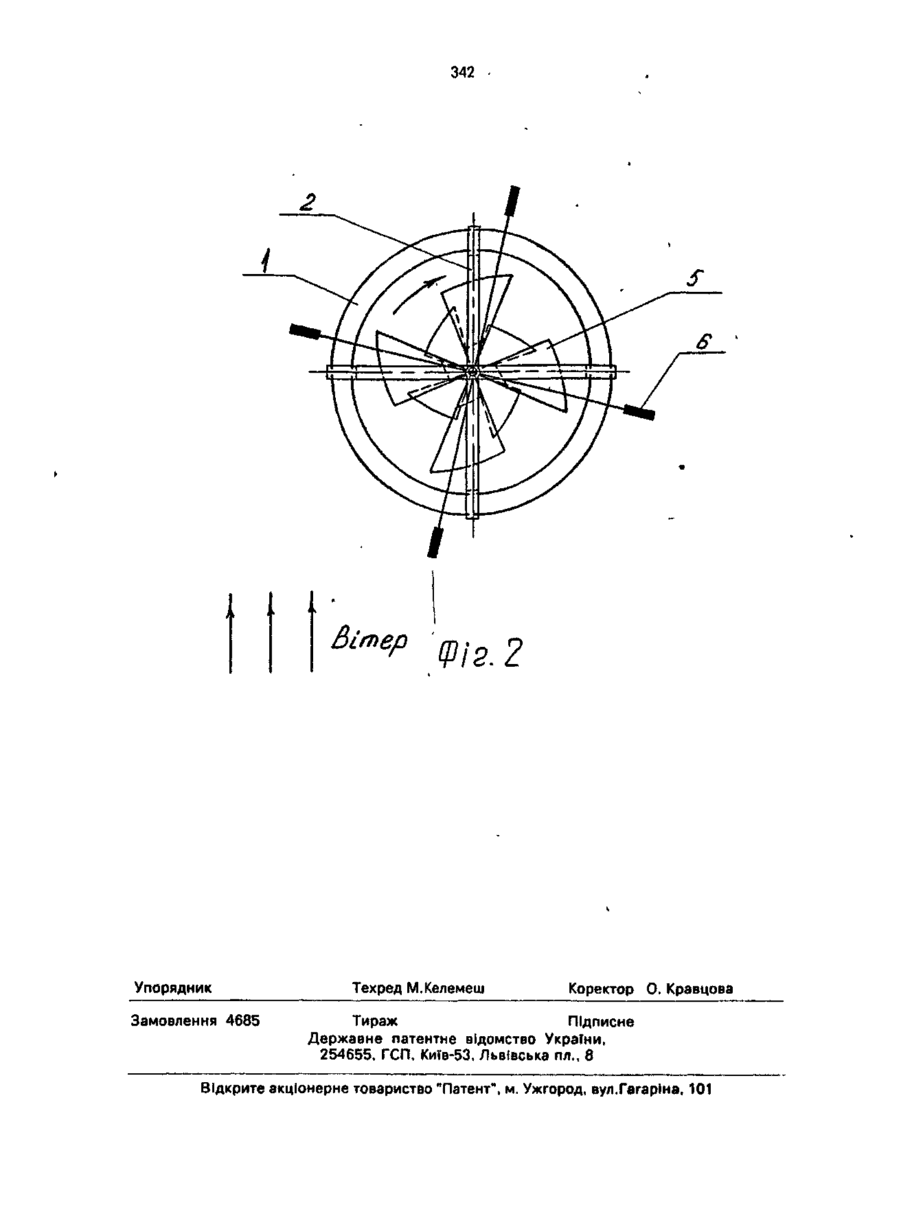

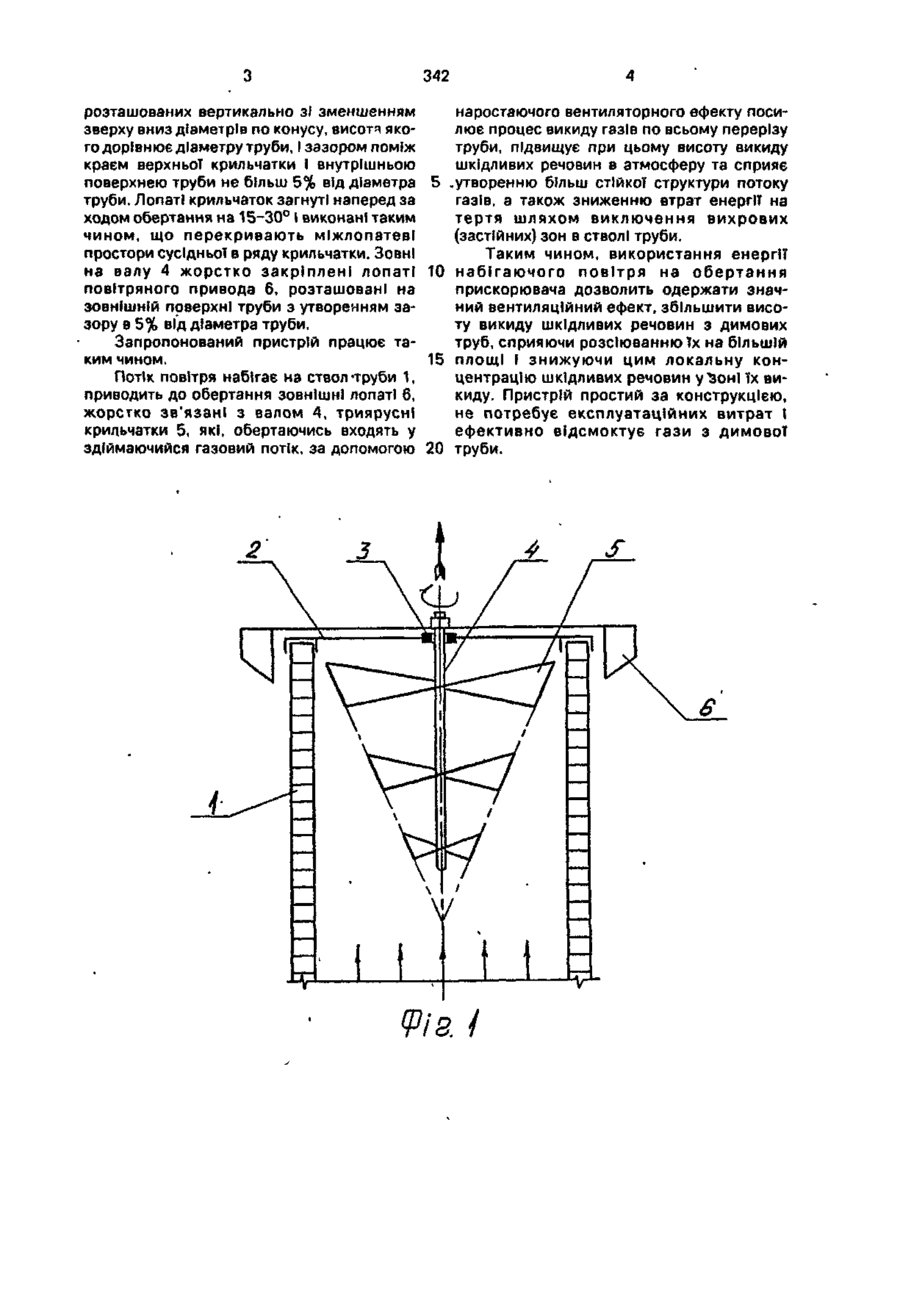

Пристрій для викиду газів з димової труби, що складається з установленої на ствол труби опори з прискорювачем викиду газів усередині труби, який в і д р і з н я є т ь с я тим, що прискорювач виконаний у вигляді ряду крильчаток, розташованих вертикально зі зменшенням зверху вниз діаметрів по конусу, висота якого дорівнює діаметру труби, і лопатями, загнутими наперед та перекриваючими міжлопатеві простори сусідньої в ряду крильчатки, та обладнаний зовнішніми лопатями, установленими на одному валу з крильчатками. С > Корисна модель відноситься до теплоенергетики, а також технологічних процесів і витяжної вентиляції в різних галузях промисловості і може бути застосована для видалення пилогазових викидів шкідливих речовин в атмосферу. . Найбільш близьким до запропонованої корисної моделі є пристрій для викиду газів з димової труби, який містить в собі ствол, камеру з вхідним отвором і вихідним, який оздоблено конічним розтрубом і встановленим усередині прискорювачем викиду газів, виконаним у вигляді двох роторів з пружногнучкими лопатями, які мають довжину більш половини відстані поміж осями обігу роторів І кут конічного розтрубу більш 180°, Недоліком цього пристрою є: складність виготування камери, недовговічність роботи лопатей через їх спрацювання при ударі І терті один з одним І зі стінками камери, необхідність затрат додаткової енергії на обертання лопатевих роторів прискорювача. В основу корисної моделі поставлено задачу збільшення висоти викиду шкідливих речовин в'атмосферу за допомогою пристрою, прискоювач якого приводиться до обертання потоком атмосферного повітря. * Поставлена задача вирішується тим, що прискорювач виконаний у вигляді ряду крильчаток, розташованих вертикально по осі труби зі зменшенням зверху вниз діаметрів і лопатями, загнутими наперед та перекриваючими міжлопатеві простори сусідньої в ряду крильчатки, при цьому пристрій приводиться до обертання зовнішніми лопатями за рахунок енергії потоку атмосферного повітря. На фіг. 1 схематично зображено пристрій для викиду газів з димової труби у розрізі; на фіг. 2 - вигляд зверху. Пристрій складається з установленої на ствол труби 1 опори 2 з підшипником 3, крізь який проходить вал 4, на ньому жорстко закріплені три яруси крильчаток 5, со ю 342 розташованих вертикально зі зменшенням зверху вниз діаметрів по конусу, висота якого дорівнює діаметру труби, І зазором поміж краєм верхньоТ крильчатки І внутрішньою поверхнею труби не більш 5% від діаметра труби. Лопаті крильчаток загнуті наперед за ходом обертання на 15-30° і виконані таким чином, що перекривають міжлопатеві простори сусідньої в ряду крильчатки. Зовні на валу 4 жорстко закріплені лопаті повітряного привода 6, розташовані на зовнішній поверхні труби з утворенням зазору в 5% від діаметра труби. Запропонований пристрій працює таким чином. Потік повітря набігає на ствол-труби 1, приводить до обертання зовнішні лопаті б, жорстко зв'язані з валом 4, триярусні крильчатки 5, які, обертаючись входять у здіймаючийся газовий потік, за допомогою 5 10 15 20 наростаючого вентиляторного ефекту посилює процес викиду газів по всьому перерізу труби, підвищує при цьому висоту викиду шкідливих речовин в атмосферу та сприяє .утворенню більш стійкої структури потоку газів, а також зниженню втрат енергії на тертя шляхом виключення вихрових (застійних) зон в стволі труби. Таким чином, використання енергії набігаючого повітря на обертання прискорювача дозволить одержати значний вентиляційний ефект, збільшити висоту викиду шкідливих речовин з димових труб, сприяючи розсіюванню їх на більшій площі і знижуючи цим локальну концентрацію шкідливих речовин у Ъон! їх викиду. Пристрій простий за конструкцією, не потребує експлуатаційних витрат І ефективно відсмоктує гази з димової труби. І І •tt Vх 342 Вітер Упорядник Замовлення 4685 Vis. 2 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГвгарІна, 101
