Пристрій для викиду газів з димової труби

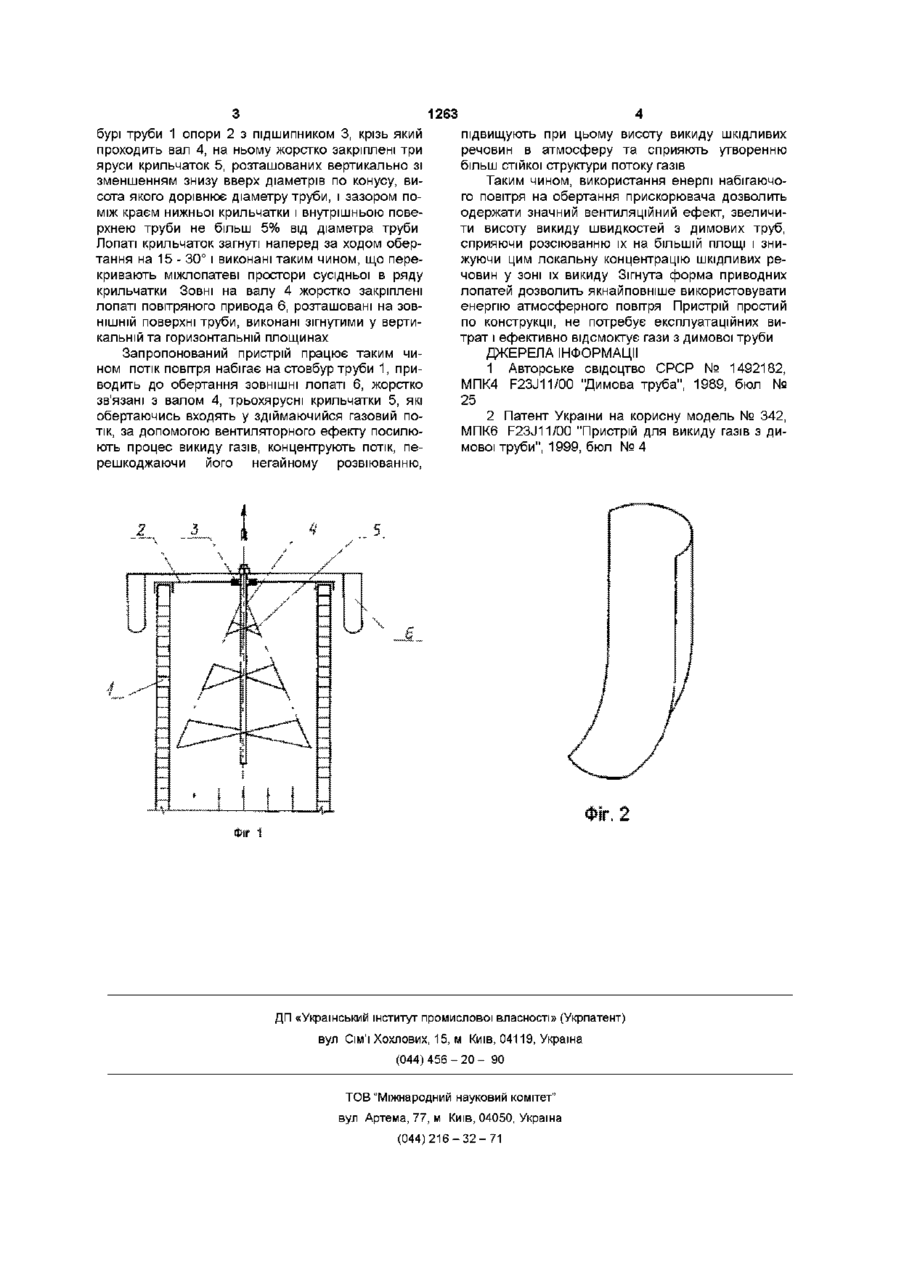

Пристрій для викиду газів з димової труби, що складається з установленої на стовбур труби опори з прискорювачем викиду газів усередині труби, який виконаний у вигляді ряду крильчаток, розташованих вертикально по осі труби з лопатями, загнутими наперед та перекриваючими міжлопатеві простори сусідньої в ряду крильчатки, та обладнаний ЗОВНІШНІМИ лопатями, установленими на одному валу з крильчатками, який відрізняється тим, що крильчатки прискорювача розташовані зі зменшенням знизу вверх діаметрів по конусу та ЗОВНІШНІ лопаті виконані зігнутими у вертикальній та горизонтальній площинах Винахід відноситься до теплоенергетики, а також технологічних процесів і витяжної вентиляції в різних галузях промисловості і може бути застосований для видалення пилогазових викидів шкідливих речовин в атмосферу Відомий пристрій для викиду димових газів в атмосферу, який містить в собі стовбур та флюгер у вигляді ЗОВНІШНІХ лопатей, встановлених з можливістю обертання навколо вертикальних осей, та обладнаний розташованими всередині труби лопатями, з'єднаними механічною передачею з лопатями флюгера При цьому механічна передача ташованих вертикально зі зменшенням зверху вниз діаметрів по конусу, і лопатями, загнутими наперед та перекриваючими міжлопатеві простори сусідньої в ряду крильчатки, та обладнаний ЗОВНІШНІМИ лопатями, установленими на одному валу з крильчатками [2] Недоліком цього пристрою є недостатня ефективність використання енергії потоку атмосферного повітря та невелика дальнобійність струменя димових газів В основу винаходу поставлено задачу збільшення висоти викиду шкідливих речовин в атмосферу за допомогою пристрою, прискорювач якого приводиться до обертання потоком атмосферного повітря Поставлена задача вирішується тим, що прискорювач виконаний у вигляді ряду крильчаток, розташованих вертикально по осі труби зі зменшенням знизу вверх діаметрів і лопатями, загнутими наперед та перекриваючими міжлопатеві простори сусідньої в ряду крильчатки При цьому пристрій приводиться до обертання ЗОВНІШНІМИ лопатями за рахунок енергії потоку атмосферного повітря, 3 метою підвищення ефективності обертання запропонованого пристрою шляхом якнайповнішого використання енергії потоку набігаючого повітря ЗОВНІШНІ приводні лопаті виконані зігнутими у вертикальній та горизонтальній площинах На фіг 1 схематично зображено пристрій для викиду газів з димової труби у розрізі, на фіг 2 аксонометрична проекція зовнішньої приводної лопаті Пристрій складеться з установленої на стов виконана у вигляді зубчатих ВІНЦІВ,, ОДИН З ЯКИХ, ЗОВНІШНЬОГО зчеплення, нерухомо з'єднаний з лопатями флюгера, а вінець внутрішнього зчеплення - з внутрішніми лопатями, поміж вінцями розташовані шестерні Кожна внутрішня лопать виконана звуженою до центру труби та закріплена на внутрішній поверхні внутрішнього колеса, з'єднана пружиною з внутрішнім колесом з боку, який передує вертикальний осі обертання внутрішнього колеса та обладнана противагою, розташованою у горизонтальній площині, прикріпленою за допомогою штоку до лопаті в МІСЦІ її з'єднання з вертикальною віссю обертання та спрямованою у бік обертання [1] Недоліком приведеного пристрою є складність виготовлення конструкції та и монтажу Найбільш близьким до запропонованого винаходу є пристрій для викиду газів з димової труби, який складається з установленої на стовбур труби опори з прискорювачем викиду газів усередині труби, виконаним у вигляді ряду крильчаток, роз CO (О 1263 бурі труби 1 опори 2 з підшипником 3, крізь який проходить вал 4, на ньому жорстко закріплені три яруси крильчаток 5, розташованих вертикально зі зменшенням знизу вверх діаметрів по конусу, висота якого дорівнює діаметру труби, і зазором поміж краєм нижньої крильчатки і внутрішньою поверхнею труби не більш 5% від діаметра труби Лопаті крильчаток загнуті наперед за ходом обертання на 15 - 30° і виконані таким чином, що перекривають міжлопатеві простори сусідньої в ряду крильчатки Зовні на валу 4 жорстко закріплені лопаті повітряного привода 6, розташовані на ЗОВНІШНІЙ поверхні труби, виконані зігнутими у вертикальній та горизонтальній площинах Запропонований пристрій працює таким чином потік повітря набігає на стовбур труби 1, приводить до обертання ЗОВНІШНІ лопаті 6, жорстко зв'язані з валом 4, трьохярусні крильчатки 5, які обертаючись входять у здіймаючийся газовий потік, за допомогою вентиляторного ефекту посилюють процес викиду газів, концентрують потік, перешкоджаючи його негайному розвіюванню, підвищують при цьому висоту викиду шкідливих речовин в атмосферу та сприяють утворенню більш стійкої структури потоку газів Таким чином, використання енергії набігаючого повітря на обертання прискорювача дозволить одержати значний вентиляційний ефект, звеличити висоту викиду швидкостей з димових труб, сприяючи розсіюванню їх на більшій площі і знижуючи цим локальну концентрацію шкідливих речовин у зоні їх викиду Зігнута форма приводних лопатей дозволить якнайповніше використовувати енергію атмосферного повітря Пристрій простий по конструкції, не потребує експлуатаційних витрат і ефективно відсмоктує гази з димової труби ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Авторське свідоцтво СРСР № 1492182, МПК4 F23J11/00 "Димова труба", 1989, бюл № 25 2 Патент України на корисну модель № 342, МПК6 F23J11/00 "Пристрій для викиду газів з димової труби", 1999, бюл № 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
