Ортопедичний пристрій

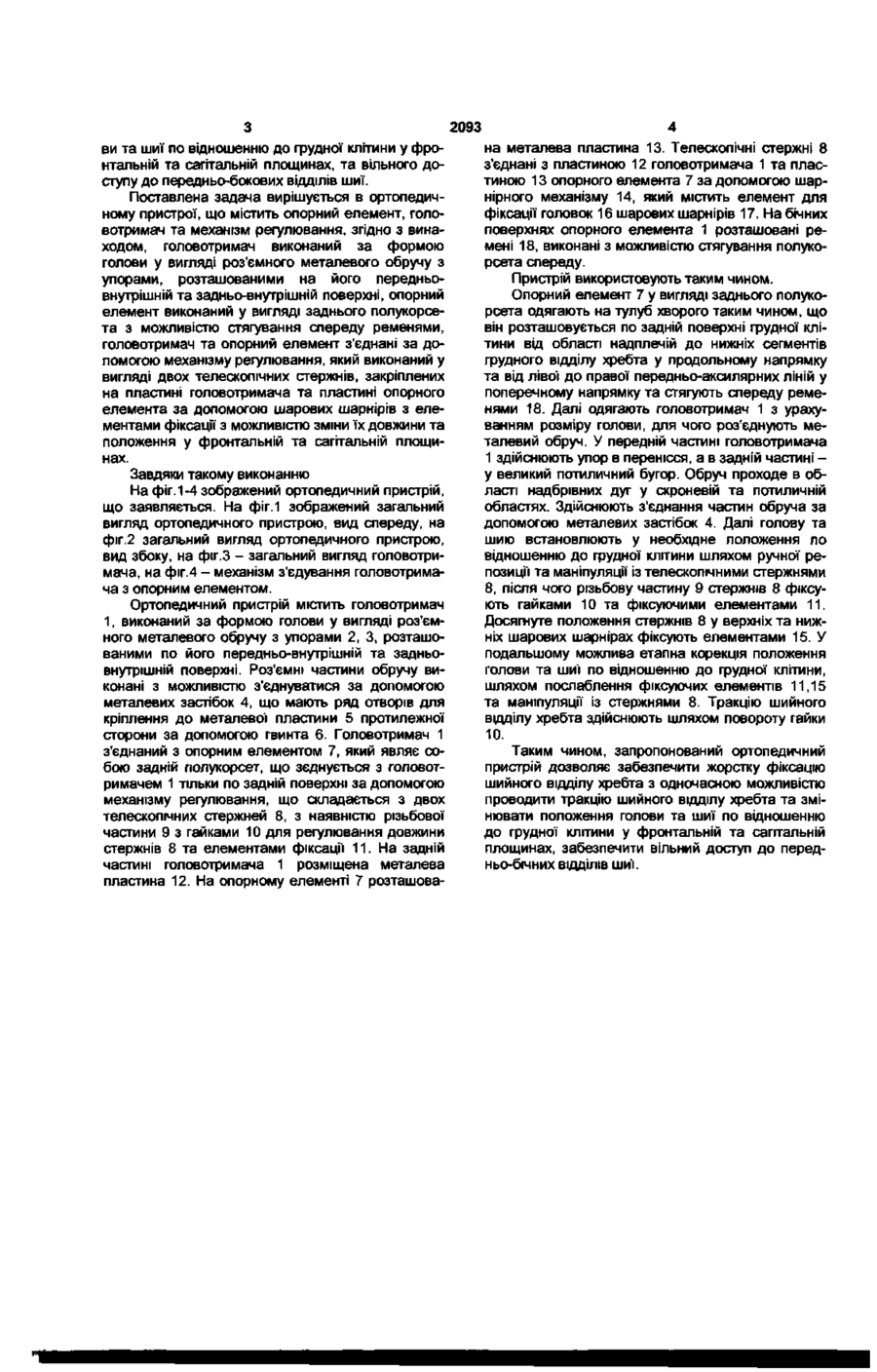

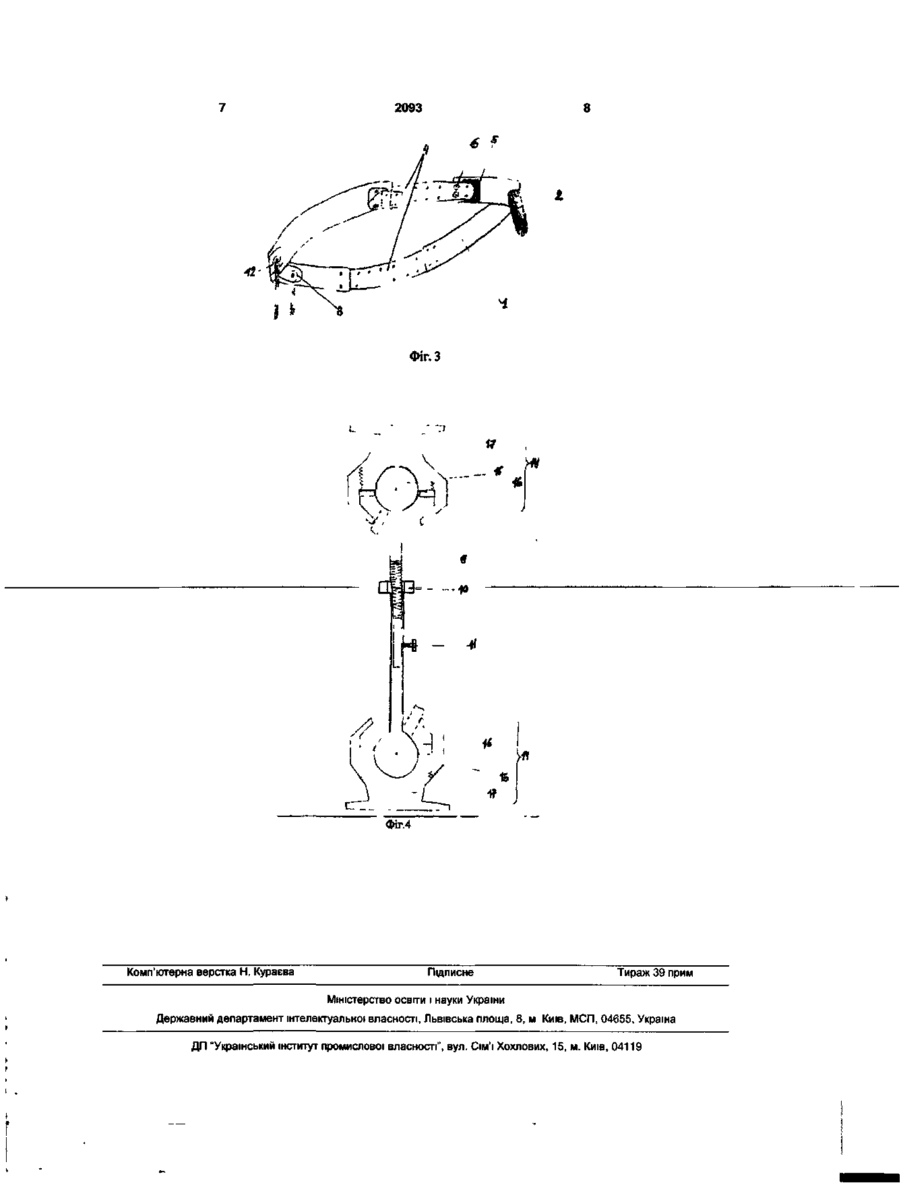

Ортопедичний пристрій, що містить опорний елемент, головотримач та механізм регулювання, який відрізняється тим, що головотримач виконаний за формою голови у вигляді роз'ємного ме талевого обруча з упорами, розташованими на його передньо-внутрішній та задньо-внутрішній поверхні, опорний елемент виконаний у вигляді заднього півкорсета з можливістю стягування спереду ременями, головотримач та опорний елемент з'єднані за допомогою механізму регулювання, який виконаний у вигляді двох телескопічних стержнів, закріплених на пластині головотримача та пластині опорного елемента за допомогою шарових шарнірів з елементами фіксації з можливістю зміни їх довжини та положення у фронтальній та сагітальній площинах Корисна модель відноситься до медичної техніки і може бути використана для лікування захворювань та травм шийного відділу хребта, для лікування хворих з уродженою м'язовою кривошиєю, вье. - 1987 - С 107-112), який використовують для фіксації та/або тракцП шийного відділу хребта з одночасним фіксуванням положення голови Пристрій складається з опорного елемента, що облягає верхню частину торсу На опорний елемент спираються штанги, що фіксують головотримач, виконаний у вигляді кільця Штанги з'єднані з опорним елементом за допомогою опорних компонентів Траверси, що приєднані до штанг за допомогою опорних компонентів, з'єднують вказані штанги попарно Траверси шарнірно закріплені на фіксуючому пристрою за допомогою компонентів Штанги укомплектовані пружинами, встановленими на не менш ніж одній опорі, або опорних компонентах Незважаючи на те, що даний пристрій забезпечує жорстку фіксацію шийного відділу хребта, він не дає можливості змінювати кут нахилу голови та шиї по відношенню до грудної клітини у фронтальній та сагітальній площинах В основу корисної моделі поставлено задачу удосконалення ортопедичного пристрою, в якому за рахунок зміни конструкції досягається забезпечення жорсткої фіксації шийного відділу хребта з одночасною можливістю проводити тракцію шийного відділу хребта та змінювати положення голо для профілактики та лікування ПІСЛЯОПІКОВИХ руб цових контрактур Відомий ортопедичний пристрій (Патент РФ №2083190, МПК6 A61F 5/04), що складається з опорного елемента у вигляді пластини зі створками, головотримача у вигляді горизонтальної та вертикальної дуг, причому пластина опорного елемента та горизонтальна дуга головотримача з'єднані між собою механізмом регулювання у вигляді телескопічного стержня на шарових опорах Опорний елемент та головотримач виконані з можливістю регулювання їх у довжині та об'єму Недоліком даного пристрою є неможливість здійснювати жорстку фіксацію шийного відділу хребта в зв'язку з тим, що горизонтальна та вертикальна дуги головотримача стягуються ременями, причому ремінь вертикальної дуги фіксує нижню щелепу, що ускладнює прийом їжі Найбільш близьким та обраним за прототип є ортопедичний пристрій (Подпружняк Е П Возрастные изменения и заболевания опорнодвигательного аппарата человека - Киев Здоро СО О) о CM 2093 ви та шиї по відношенню до грудної клітини у фронтальній та сагітальній площинах, та вільного доступу до передньо-бокових відділів шиї. Поставлена задача вирішується в ортопедичному пристрої, що містить опорний елемент, головотримач та механізм регулювання, згідно з винаходом, головотримач виконаний за формою голови у вигляді роз'ємного металевого обручу з упорами, розташованими на його передньовнутрішній та задньо-внутрішній поверхні, опорний елемент виконаний у вигляді заднього полукорсета з можливістю стягування спереду ременями, головотримач та опорний елемент з'єднані за допомогою механізму регулювання, який виконаний у вигляді двох телескопічних стержнів, закріплених на пластині головотримача та пластині опорного елемента за допомогою шарових шарнірів з елементами фіксації з можливістю зміни їх довжини та положення у фронтальній та сагітальній площинах. Завдяки такому виконанню На фіг. 1-4 зображений ортопедичний пристрій, що заявляється. На фіг.1 зображений загальний вигляд ортопедичного пристрою, вид спереду, на фіг.2 загальний вигляд ортопедичного пристрою, вид збоку, на фіг.З - загальний вигляд головотримача, на фіг.4 - механізм з'єдування головотримача з опорним елементом. Ортопедичний пристрій містить головотримач 1, виконаний за формою голови у вигляді роз'ємного металевого обручу з упорами 2, 3, розташованими по його передньо-внутрішній та задньовнутрішній поверхні. Роз'ємні частини обручу виконані з можливістю з'єднуватися за допомогою металевих застібок 4, що мають ряд отворів для кріплення до металевої пластини 5 протилежної сторони за допомогою гвинта 6. Головотримач 1 з'єднаний з опорним елементом 7, який являє собою задній полукорсет, що зєднується з головотримачем 1 тільки по задній поверхні за допомогою механізму регулювання, що складається з двох телескопічних стержней 8, з наявністю різьбової частини 9 з гайками 10 для регулювання довжини стержнів 8 та елементами фіксації 11. На задній частині головотримача 1 розміщена металева пластина 12. На опорному елементі 7 розташова на металева пластина 13. Телескопічні стержні 8 з'єднані з пластиною 12 головотримача 1 та пластиною 13 опорного елемента 7 за допомогою шарнірного механізму 14, який містить елемент для фіксації головок 16 шарових шарнірів 17. На бічних поверхнях опорного елемента 1 розташовані ремені 18, виконані з можливістю стягування полукорсета спереду. Пристрій використовують таким чином. Опорний елемент 7 у вигляді заднього полукорсета одягають на тулуб хворого таким чином, що він розташовується по задній поверхні грудної клітини від області надплечій до нижніх сегментів грудного відділу хребта у продольному напрямку та від лівої до правої передньо-аксилярних ліній у поперечному напрямку та стягують спереду ременями 18. Далі одягають головотримач 1 з урахуванням розміру голови, для чого роз'єднують металевий обруч. У передній частині головотримача 1 здійснюють упор в перенісся, а в задній частині у великий потиличний бугор. Обруч проходе в області надбрівних дуг у скроневій та потиличній областях. Здійснюють з'єднання частин обруча за допомогою металевих застібок 4. Далі голову та шию встановлюють у необхідне положення по відношенню до грудної клітини шляхом ручної репозиції та маніпуляції із телескопічними стержнями 8, після чого різьбову частину 9 стержнів 8 фіксують гайками 10 та фіксуючими елементами 11. Досягнуте положення стержнів 8 у верхніх та нижніх шарових шарнірах фіксують елементами 15. У подальшому можлива етапна корекція положення голови та шиї по відношенню до грудної клітини, шляхом послаблення фіксуючих елементів 11,15 та маніпуляції із стержнями 8. Тракцію шийного відділу хребта здійснюють шляхом повороту гайки 10. Таким чином, запропонований ортопедичний пристрій дозволяє забезпечити жорстку фіксацію шийного відділу хребта з одночасною можливістю проводити тракцію шийного відділу хребта та змінювати положення голови та шиї по відношенню до грудної клітини у фронтальній та сагітальній площинах, забезпечити вільний доступ до передньо-бічних ВІДДІЛІВ ШИЇ. €603 2093 Фіг. З 'X ((.- \Л Фіг.4 Комп'ютерна верстка Н. Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
