Пристрій для вимірювання обсягу рухів у шийному відділі хребта

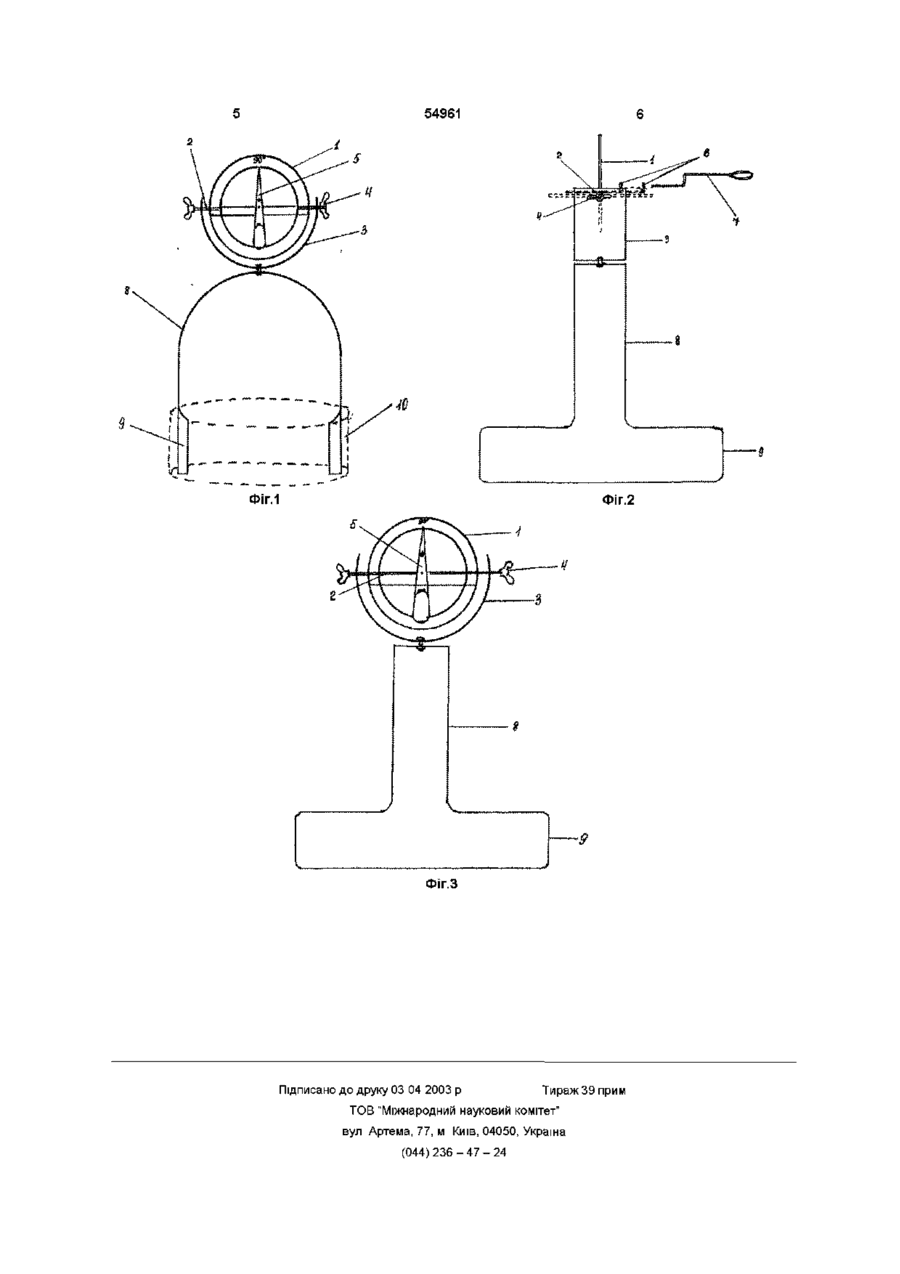

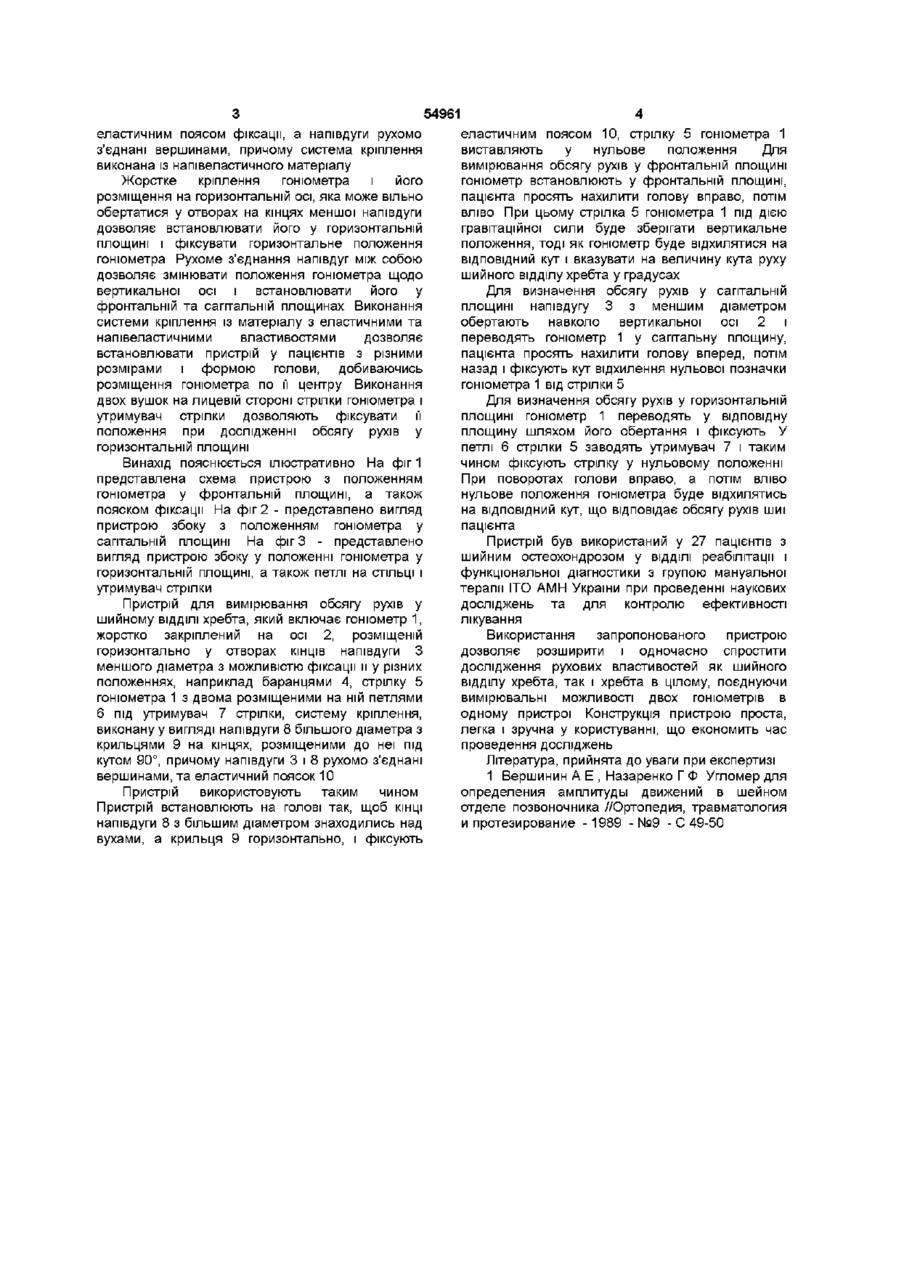

Пристрій для вимірювання обсягу рухів у шийному ВІДДІЛІ хребта включає гоніометр та систему його кріплення, який відрізняється тим, Винахід відноситься до медицини, зокрема до травматології та ортопедії і може бути використаний для дослідження динамічної функції шийного відділу хребта, а саме для вимірювання обсягу рухів як у нормі, так і при різних захворюваннях опорно-рухового апарату людини, а також як засіб контролю ефективності лікування хворих з больовими синдромами хребта, особливо при остеохондрозі Встановлення статодинамічних характеристик хребта, зокрема обсягу рухів має важливе значення для встановлення параметрів фізіологічної норми і різного роду відхилень від норми Визначення динамічних характеристик (обсягу рухів) шийного відділу хребта у трьох основних площинах -фронтальній, сагітальній і горизонтальній площинах є одним із методів об'єктивізації результатів досліджень і наслідків лікування Відомий кутомір для визначення амплітуди рухів у шийному ВІДДІЛІ хребта (1), взятий нами за прототип, який включає жорсткий пластиковий шолом і два гоніометри на 360°, розташованих у двох взаємноперпендикулярних площинах вертикальній і горизонтальній Вертикально розміщений гоніометр шарнірне з'єднаний з шоломом, призначений для вимірювання обсягу рухів у фронтальній і сагітальній площинах Горизонтально розташований гоніометр має стрілку, жорстко закріплену до шолома Шолом встановлюють на голові і закріплюють При вимірюванні рухів у горизонтальній площині що гоніометр жорстко закріплений на осі, розміщеній горизонтально у отворах КІНЦІВ півдуги меншого діаметра з можливістю фіксації и у різних положеннях, стрілка гоніометра додатково має дві петлі для утримувача стрілки, система кріплення виконана у вигляді півдуги більшого діаметра з крильцями на кінцях, розміщеними до неї під кутом 90°, і еластичним пояском фіксації, а півдуги рухомо з'єднані вершинами, причому система кріплення виконана із напівеластичного матеріалу диск гоніометру утримується рукою дослідника, тоді як жорстко закріплена на шоломі стрілка відхиляється від нульової позначки ВІДПОВІДНО до напрямку руху і визначає кут ВІДПОВІДНОГО руху голови Недоліком згаданої конструкції є жорсткість шолома, яка обмежує його використання при різних розмірах голови, наприклад, у дітей, а також складність виставлення пристрою саме по центру осі обертання голови, оскільки форма голови буває різна Крім того, незручності виникають при використанні двох гоніометрів і утриманні диску горизонтального гоніометра рукою В основу винаходу поставлена задача удосконалення пристрою для вимірювання обсягу рухів у шийному ВІДДІЛІ хребта, в якому за рахунок зміни конструктивних елементів та їх взаєморозміщення розширяються і спрощуються можливості дослідження рухових властивостей як шийного відділу хребта, так і хребта в цілому, поєднуючи вимірювальні можливості двох гоніометрів в одному пристрої Поставлена задача вирішується тим, що пристрій для вимірювання обсягу рухів у шийному ВІДДІЛІ хребта, який включає гоніометр та систему його кріплення, згідно з винаходом, гоніометр жорстко закріплений на осі, розміщеній горизонтально у отворах КІНЦІВ напівдуги меншого діаметра з можливістю фіксації и у різних положеннях, система кріплення виконана у вигляді напівдуги більшого діаметра з крильцями на кінцях, розміщеними до неї під кутом 90°, і (О ю 54961 еластичним поясом фіксації, а напівдуги рухомо з'єднані вершинами, причому система кріплення виконана із напівеластичного матеріалу Жорстке кріплення гоніометра і його розміщення на горизонтальній осі, яка може вільно обертатися у отворах на кінцях меншої напівдуги дозволяє встановлювати його у горизонтальній площині і фіксувати горизонтальне положення гоніометра Рухоме з'єднання напівдуг між собою дозволяє змінювати положення гоніометра щодо вертикальної осі і встановлювати його у фронтальній та сагітальній площинах Виконання системи кріплення із матеріалу з еластичними та напівеластичними властивостями дозволяє встановлювати пристрій у пацієнтів з різними розмірами і формою голови, добиваючись розміщення гоніометра по її центру Виконання двох вушок на лицевій стороні стрілки гоніометра і утримувач стрілки дозволяють фіксувати її положення при дослідженні обсягу рухів у горизонтальній площині Винахід пояснюється ілюстративно На фіг 1 представлена схема пристрою з положенням гоніометра у фронтальній площині, а також пояском фіксації На фіг 2 - представлено вигляд пристрою збоку з положенням гоніометра у сагітальній площині На фіг 3 - представлено вигляд пристрою збоку у положенні гоніометра у горизонтальній площині, а також петлі на СТІЛЬЦІ І утримувач стрілки Пристрій для вимірювання обсягу рухів у шийному ВІДДІЛІ хребта, який включає гоніометр 1, жорстко закріплений на осі 2, розміщеній горизонтально у отворах КІНЦІВ напівдуги З меншого діаметра з можливістю фіксації и у різних положеннях, наприклад баранцями 4, стрілку 5 гоніометра 1 з двома розміщеними на ній петлями 6 під утримувач 7 стрілки, систему кріплення, виконану у вигляді напівдуги 8 більшого діаметра з крильцями 9 на кінцях, розміщеними до неї під кутом 90°, причому напівдуги 3 і 8 рухомо з'єднані вершинами, та еластичний поясок 10 Пристрій використовують таким чином Пристрій встановлюють на голові так, щоб КІНЦІ напівдуги 8 з більшим діаметром знаходились над вухами, а крильця 9 горизонтально, і фіксують еластичним поясом 10, стрілку 5 гоніометра 1 виставляють у нульове положення Для вимірювання обсягу рухів у фронтальній площині гоніометр встановлюють у фронтальній площині, пацієнта просять нахилити голову вправо, потім вліво При цьому стрілка 5 гоніометра 1 під дією гравітаційної сили буде зберігати вертикальне положення, тоді як гоніометр буде відхилятися на ВІДПОВІДНИЙ кут і вказувати на величину кута руху шийного відділу хребта у градусах Для визначення обсягу рухів у сагітальній площині напівдугу 3 з меншим діаметром обертають навколо вертикальної осі 2 і переводять гоніометр 1 у сагітальну площину, пацієнта просять нахилити голову вперед, потім назад і фіксують кут відхилення нульової позначки гоніометра 1 від стрілки 5 Для визначення обсягу рухів у горизонтальній площині гоніометр 1 переводять у відповідну площину шляхом його обертання і фіксують У петлі 6 стрілки 5 заводять утримувач 7 і таким чином фіксують стрілку у нульовому положенні При поворотах голови вправо, а потім вліво нульове положення гоніометра буде відхилятись на ВІДПОВІДНИЙ кут, що відповідає обсягу рухів шиї пацієнта Пристрій був використаний у 27 пацієнтів з шийним остеохондрозом у ВІДДІЛІ реабілітації і функціональної діагностики з групою мануальної терапії ІТО АМН України при проведенні наукових досліджень та для контролю ефективності лікування Використання запропонованого пристрою дозволяє розширити і одночасно спростити дослідження рухових властивостей як шийного відділу хребта, так і хребта в цілому, поєднуючи вимірювальні можливості двох гоніометрів в одному пристрої Конструкція пристрою проста, легка і зручна у користуванні, що економить час проведення досліджень Література, прийнята до уваги при експертизі 1 Вершинин А Е , Назаренко Г Ф Угломер для определения амплитуды движений в шейном отделе позвоночника //Ортопедия, травматология и протезирование -1989 - №9 - С 49-50 54961 J v і J j Фіг.1 Фіг.2 Фіг.З Підписано до друку 03 04 2003 p Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
