Пристрій для змащення виливниць

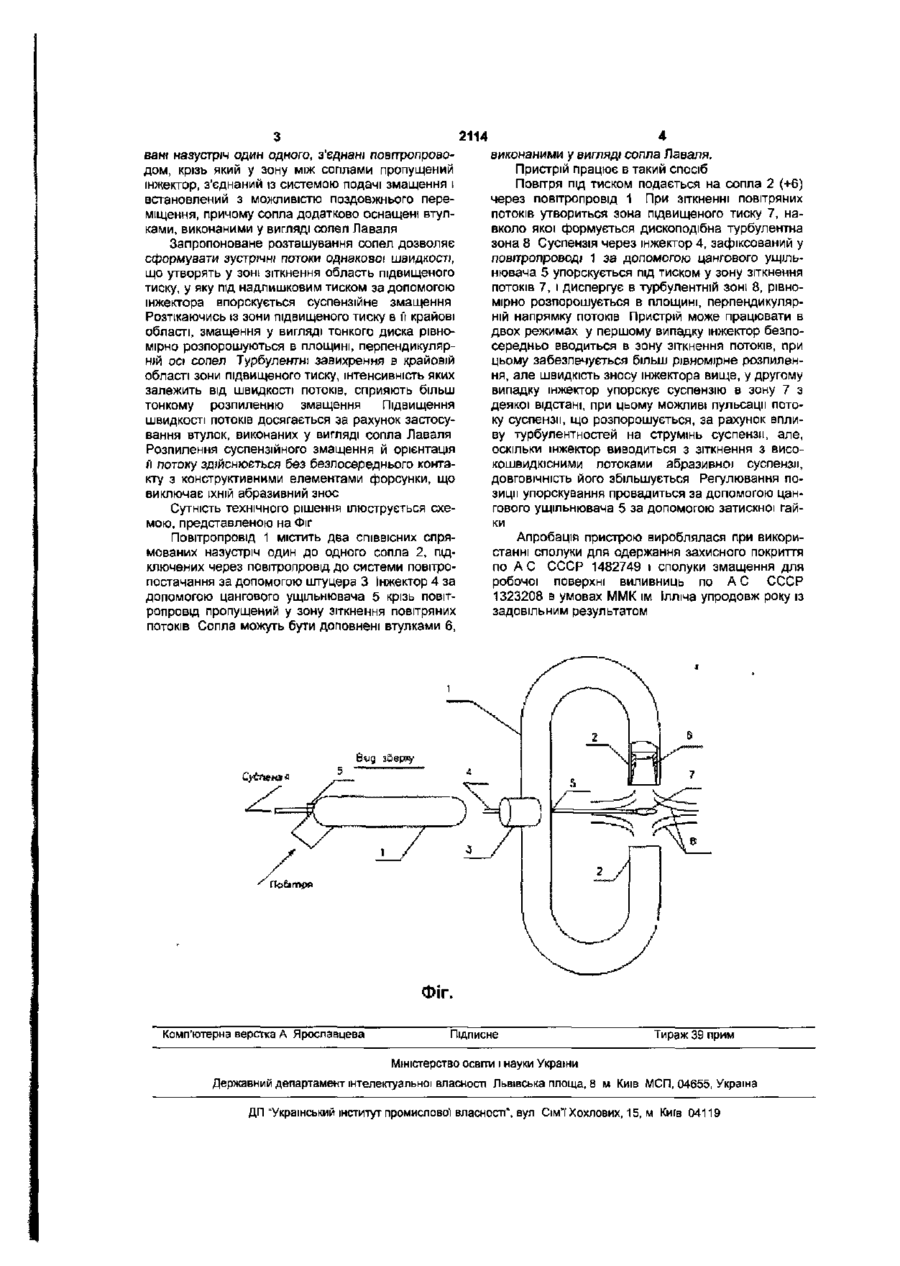

1 Пристрій для змащення виливниць, що містить повітропровід, сопла і систему подачі зма щення, який відрізняється тим, що сопла, розташовані СПІВВІСНО і спрямовані назустріч один до одного, з'єднані повітропроводом, крізь який у зону між соплами пропущений інжектор, з'єднаний із системою подачі змащення і встановлений з можливістю поздовжнього переміщення 2 Пристрій для змащення виливниць по п 1, який відрізняється тим, що сопла додатково оснащені втулками, виконаними у вигляді сопел Лаваля Корисна модель відноситься до галузі чорної металурги, а саме до пристроїв для нанесення технологічних суспензійних разових покрить на робочу поверхню виливниць Відома конструкція форсунки, призначеної для нанесення змащень на стінки виливниць, що містить циліндричний корпус з камерою зміщування, штуцер для підведення змащення, розділову трубку для подачі повітря й обтічник, установлений коаксіальне в циліндричному корпусі з зазором, причому, циліндрична частина обтічника розташована в камері змішування і виконана перехідною в конусну з кутом у вершині 0-20", при цьому відстань від кінця конусної частини складає 1-3 ширини зазору між циліндричною частиною обтічника і стінкою камери змішування (АС СССР 123563 кл В22Д7/12) Відома конструкція має відносно низьку СТІЙКІСТЬ до абразивного зносу, оскільки в результаті впливу абразивної коррозійно-активної суспензії порушується геометрія обтічника, що приводить до погіршення розпилення, звуженню кута розкриття факела змащення, що розпорошується, що неприпустимо при змащенні листових виливниць для крупносортних виливків Відомий пристрій для нанесення фарби на внутрішню поверхню циліндричних виробів, що містить форсунку, відбивач, закріплений на жорсткому повітря проводі і системи подачі фарби і повітря у форсунку Пристрій постачений стабілізатором, закріпленому на торці відбивача й утворюючим з відбивачем сферичний зазор, причому в стабілізаторі виконаний центральний канал, що повідомлений через жорсткий повітряпро від із системою подачі повітря (АС СССР 1044413 кл В22С23/02) У відомому пристрої має місце відносно низька СТІЙКІСТЬ елементів конструкції, що безпосередньо стикаються з абразивною коррозійно-активною суспензією, а саме, конусної частини відбивача, що приводить до нерівномірного розпилення змащення і втратам змащення внаслідок зміни геометри потоків Найбільш близьким по технічній сутності і результату що досягається, є форсунка для змащення виливниць, що включає корпус із соплами для подачі змащення і повітря, камеру змішування, у нижній частині якої укріплений на стійках конічний відбивач, виконаний з негативною кривизною і виступаючий за межі камери змішування (АС СССР 865496 кл B22D7/12) Відома форсунка має низьку СТІЙКІСТЬ елементів конструкції, що в процесі експлуатації з абразивної коррозійно-активною суспензією є причиною порушень геометрії корпусу, робочого зазору і поверхні відбивача, що приводить до нерівномірного розпилення, закупорюванню зазору і руйнуванню сопла подачі змащення В основу запропонованої корисної моделі поставлені задачі удосконалення пристрою для змащення виливниць, у якому за рахунок збільшення СТІЙКОСТІ елементів конструкції досягається підвищення ДОВГОВІЧНОСТІ і якості розпилення суспензії Поставлені задачі досягаються тим, що пристрій для змащення виливниць, що містить повітропровід, сопла і систему подачі змащення, згідно винаходу сопла, розташовані СПІВВІСНО І спрямо CM 2114 ваш назустріч один одного, з'єднані повітропроводом, крізь який у зону між соплами пропущений інжектор, з'єднаний із системою подачі змащення і встановлений з можливістю поздовжнього переміщення, причому сопла додатково оснащені втулками, виконаними у вигляді сопел Лаваля Запропоноване розташування сопел дозволяє сформувати зустрічні потоки однакової швидкості, що утворять у зоні зіткнення область підвищеного тиску, у яку під надлишковим тиском за допомогою інжектора впорскується суспензійне змащення Розтікаючись із зони підвищеного тиску в п крайові області, змащення у вигляді тонкого диска рівномірно розпорошуються в площині, перпендикулярній осі сопел Турбулентні завихрення в крайовій області зони підвищеного тиску, інтенсивність яких залежить від швидкості потоків, сприяють більш тонкому розпиленню змащення Підвищення швидкості потоків досягається за рахунок застосування втулок, виконаних у вигляді сопла Лаваля Розпилення суспензійного змащення й орієнтація п потоку здійснюється без безпосереднього контакту з конструктивними елементами форсунки, що виключає їхній абразивний знос Сутність технічного рішення ілюструється схемою, представленою на Фіг Повітропровід 1 містить два СПІВВІСНИХ спрямованих назустріч один до одного сопла 2, підключених через повітропровід до системи повітропостачання за допомогою штуцера 3 Інжектор 4 за допомогою цангового ущільнювача 5 крізь повітропровід пропущений у зону зіткнення повітряних потоків Сопла можуть бути доповнені втулками 6, виконаними у вигляді сопла Лаваля. Пристрій працює в такий спосіб Повітря під тиском подається на сопла 2 (+6) через повітропровід 1 При зіткненні повітряних потоків утвориться зона підвищеного тиску 7, навколо якої формується дископодібна турбулентна зона 8 Суспензія через інжектор 4, зафіксований у повітропроводі 1 за допомогою цангового ущільнювача 5 упорскується під тиском у зону зіткнення потоків 7, і диспергує в турбулентній зоні 8, рівномірно розпорошується в площині, перпендикулярній напрямку потоків Пристрій може працювати в двох режимах у першому випадку інжектор безпосередньо вводиться в зону зіткнення потоків, при цьому забезпечується більш рівномірне розпилення, але швидкість зносу інжектора вище, у другому випадку інжектор упорскує суспензію в зону 7 з деякої відстані, при цьому можливі пульсації потоку суспензії, що розпорошується, за рахунок впливу турбулентностей на струмінь суспензії, але, оскільки інжектор виводиться з зіткнення з високошвидюсними потоками абразивної суспензії, ДОВГОВІЧНІСТЬ його збільшується Регулювання позиції упорскування провадиться за допомогою цангового ущільнювача 5 за допомогою затискної гайки Апробація пристрою вироблялася при використанні сполуки для одержання захисного покриття по А С СССР 148274Э і сполуки змащення для робочої поверхні виливниць по АС СССР 1323208 в умовах ММК їм Ілліча упродовж року із задовільним результатом ФІГ. Комп'ютерна верстка А Яроспавцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа, 8 м Київ МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ 04119
