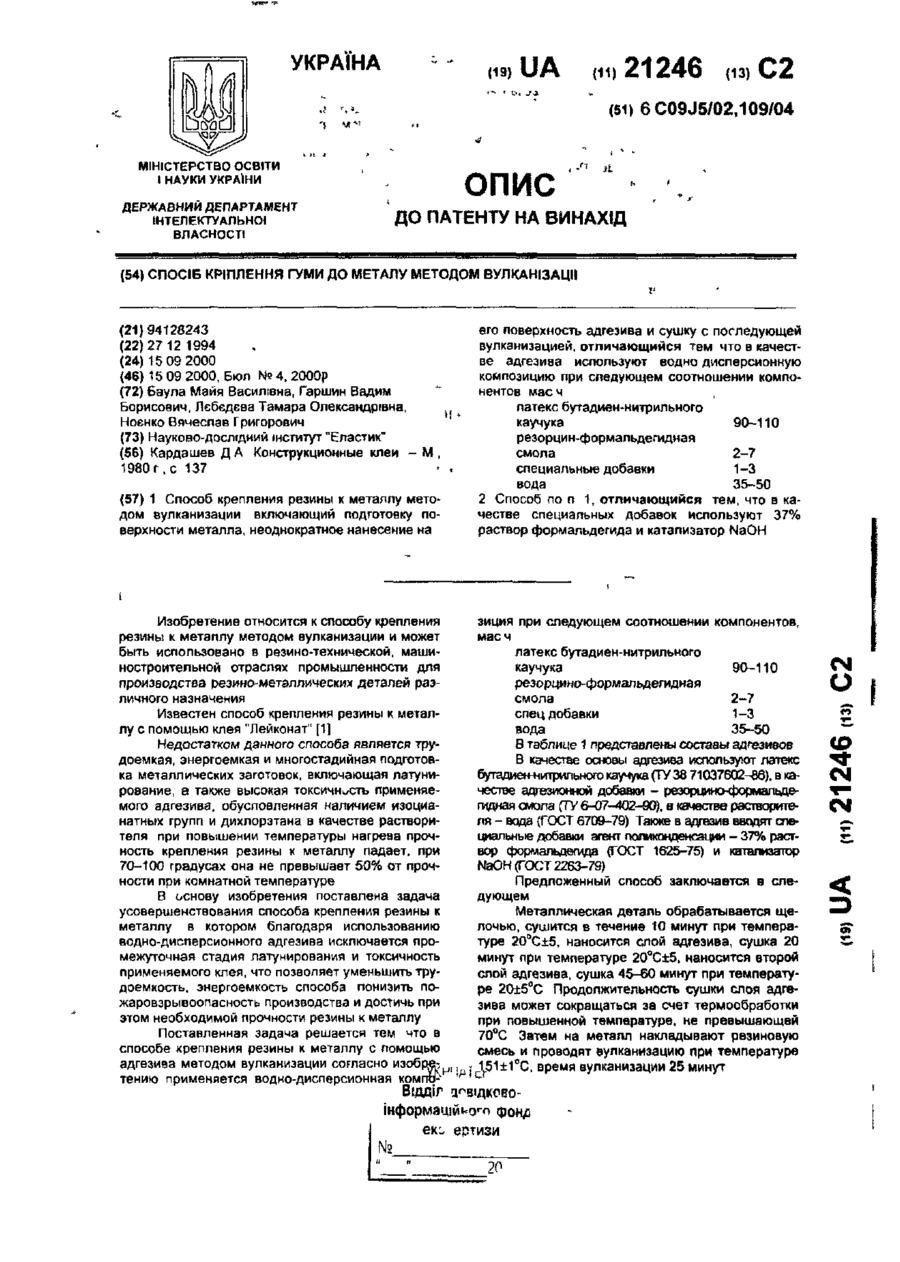

Спосіб кріплення гуми до металу методом вулканізації

1 Способ крепления резины к металлу методом вулканизации включающий подготовку поверхности металла, неоднократное нанесение на Изобретение относится к способу крепления резины к металлу методом вулканизации и может быть использовано в резино-технической, машиностроительной отраслях промышленности для производства резино-металлических деталей различного назначения Известен способ крепления резины к металлу с помощью клея "Лейконат" [1] Недостатком данного способа является трудоемкая, энергоемкая и многостадийная подготовка металлических заготовок, включающая латунирование, а также высокая токсичность применяемого адгезива, обусловленная наличием изоцианатных групп и дихлорэтана в качестве растворителя при повышении температуры нагрева прочность крепления резины к металлу падает, при 70-100 градусах она не превышает 50% от прочности при комнатной температуре В основу изобретения поставлена задача усовершенствования способа крепления резины к металлу в котором благодаря использованию водно-дисперсионного адгеэива исключается промежуточная стадия латунирования и токсичность применяемого клея, что позволяет уменьшить трудоемкость, энергоемкость способа понизить пожаровзрывоопасность производства и достичь при этом необходимой прочности резины к металлу Поставленная задача решается тем что в способе крепления резины к металлу с помощью адгезива методом вулканизации согласно изобре, тению применяется водно-дисперсионная комли-1 его поверхность адгеэива и сушку с последующей вулканизацией, отличающийся тем что в качестве адгеэива используют водно дисперсионную композицию при следующем соотношении компонентов мае ч латекс бутадиен-нитрильного каучука 90-110 резорцин-формальдегидная смола 2-7 специальные добавки 1-3 вода 35-50 2 Способ по п 1, отличающийся тем. что в качестве специальных добавок используют 37% раствор формальдегида и катализатор NaOH зиция при следующем соотношении компонентов, масч латекс бутадиен-нитрильного каучука 90-110 резорцино-формальдегидная смола 2-7 спец добавки 1-3 вода 35--50 В таблице 1 представлены составы адгезивов В качестве основы адгезива используют латекс бутадиен-нитрильного каучука (ТУ 38 71037602-86). в качестве адгезионной добавки - резорцино-формальдегцциая смола (ТУ 6-07-402-90), в качестве растворителя - вода (ГОСТ 6709-79) Также в адгезив вводят специальнью добавки агент поликонденсации - 37% раствор формальдегида (ГОСТ 1625-75) и катализатор NaOH (ГОСТ 2263-79) Предложенный способ заключается в следующем Металлическая деталь обрабатывается щелочью, сушится в течение 10 минут при температуре 20°С±5, наносится слой адгезива, сушка 20 минут при температуре 20°С±5, наносится второй слой адгезива, сушка 45-60 минут при температуре 20±5°С Продолжительность сушки слоя адгезива может сокращаться за счет термообработки при повышенной температуре, не превышающей 70°С Затем на металл накладывают резиновую смесь и проводят вулканизацию при температуре 151±1°С, время вулканизации 25 минут с Відціг ц^вщковоікформашй^ого екс ертизи № 20 CM о CD СЧ < 21246 Для вулканизации используют пресса марки Э 400x400 Изобретение иллюстрируют примеры 1-3 П р и м е р 1 4 0 г резорцино-формальдегидной смолы смешивают с 1 0 г 37% раствора формальдегида и 35 0 г воды Перемешивают до получения однородной массы Затем 110 г латекса перемешивают с полученным раствором П р и м е р 2 Латекс - 100 г, смола - 2,61 г, спец добавки - 2 39 г, вода - 45 г П р и м е р 3 Латекс - 90 г, смола - 7,0 г, спец добавки - 3,0 г вода - 50 г Для проверки адгезионных свойств композиций, перечисленных в примерах 1-3 используют резины на основе полярных каучуков Материал арматуры сталь СТ 3 Определение прочности связи резины к металлу методом отрыва производят по ГОСТ 209-75 Сравнительные данные прочностных свойств клеевых соединений (резина к металлу), полученных по примерам 1-3 и известным способом, представлены в таблице 2 Как видно из таблицы 2 предложенный способ позволяет получить необходимую прочность крепления резины к металлу при повышении температуры нагрева При этом используется нетоксичный пожаробезопасный адгезив, а также исключается энергоемкая стадия латунирования Таблица 1 Количественное содержание, масс ч Компоненты 1 3 110,0 100,0 90,0 4,0 1 0 35 0 Латекс бутадиен-нитрильного каучука Смола резорцино-формальдегидная Специальные добавки Вода 2 2,61 2,39 45 0 7,0 3,0 50,0 Таблица 2 Результаты по примерам Показатели прототип Адгезионная прочность при отрыве, МПа 1 2 3 3,9 32 4,2 3,6 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна 88000 м Ужгород аул Гагаріна 101 (03122)3-72-89 (03122)2-57-03
