Спосіб дифузійної стабілізації гуми та гумотехнічних виробів

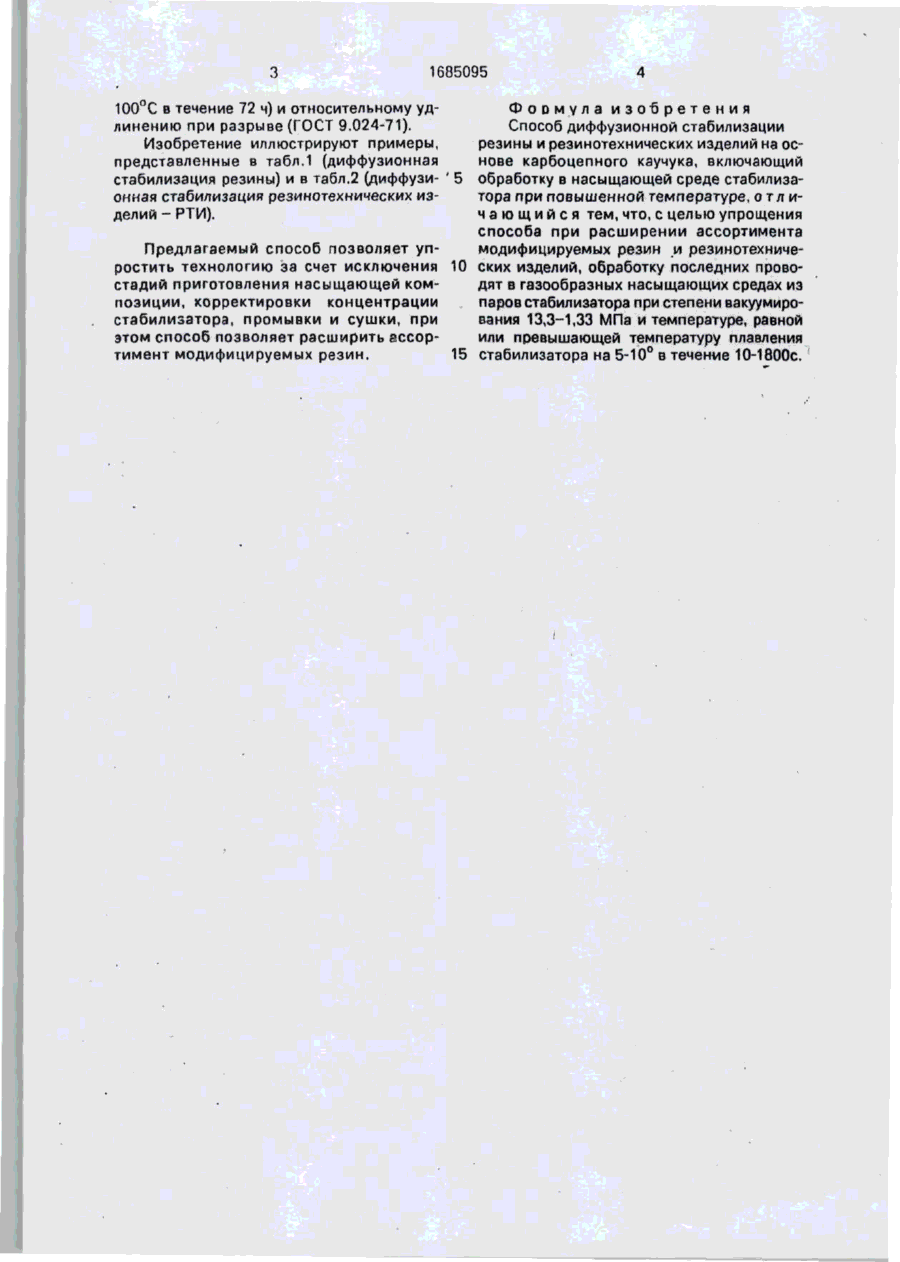

Изобретение относится к технологии изготовления резинотехнических изделий, в частности к способу диффузионной стабилизации резины и резинотехнических изделий. Изобретение позволяет упростить способ при расширении ассортимента модифицируемых резин и резинотехнических изделий за счет обработки последних в газообразных насыщающих средах из паров стабилизатора при степени вакуумирования 13,3 Па - 133 МПа и температуре, равной или превышающей температуру плавления стабилизатора на 5~10°С в течение 10-1800 с. 2 табл. (1.3-диметилбутил^Ы' -фенилфенилендиамин-1,4(дифен-13), 1М-(4-гидроксифенил)нафтиламин-2 (нафтам О), 2,2'-метилен-бис (6-трет-бутил-4-метилфенол)-агидол-2. Выбор оптимальных степени вакуумирования и температурновременных режимов обработки осуществляют по показателю степени модификации резин, т.е. по содержанию стабилизатора в резинах после обработки, оцениваемому гравиметрическим методом и коррелирующим с эффективностью защиты от старения, а также исходя из требований по неизменности исходных физико-механических свойств резины (ГОСТ 270-75). Эффективность обработки резины оценивают по наиболее общему для всех стабилизаторов показателю - коэффициенту термического старения на воздухе (при 38-91 иг С» СЛ О СЛ > 1685095 100°С в течение 72 ч) и относительному удФормула изобретения линению при разрыве (ГОСТ 9.024-71). Способ диффузионной стабилизации резины и резинотехнических изделий на осИзобретение иллюстрируют примеры, нове карбоцепного каучука, включающий представленные в табл.1 (диффузионная стабилизация резины) и в табл.2 (диффузи- 1 5 обработку в насыщающей среде стабилизаонная стабилизация резинотехнических изтора при повышенной температуре, отлиделий - РТИ). ч а ю щ и й с я тем, что, с целью упрощения способа при расширении ассортимента модифицируемых резин и резинотехничеПредлагаемый способ позволяет упростить технологию за счет исключения 10 ских изделий, обработку последних провостадий приготовления насыщающей комдят в газообразных насыщающих средах из позиции, корректировки концентрации паров стабилизатора при степени вакуумирования 13,3-1,33 МПа и температуре, равной стабилизатора, промывки и сушки, при или превышающей температуру плавления этом способ позволяет расширить ассортимент модифицируемых резин. 15 стабилизатора на 5-10° в течение 10-1800с. 1685095 Редактор Г.Мозжечкова Составитель Л.Реутова Техред М.Моргентал Корректор М.Шароши Заказ 3857/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
