Спосіб кріплення гуми до латунованого металокорда

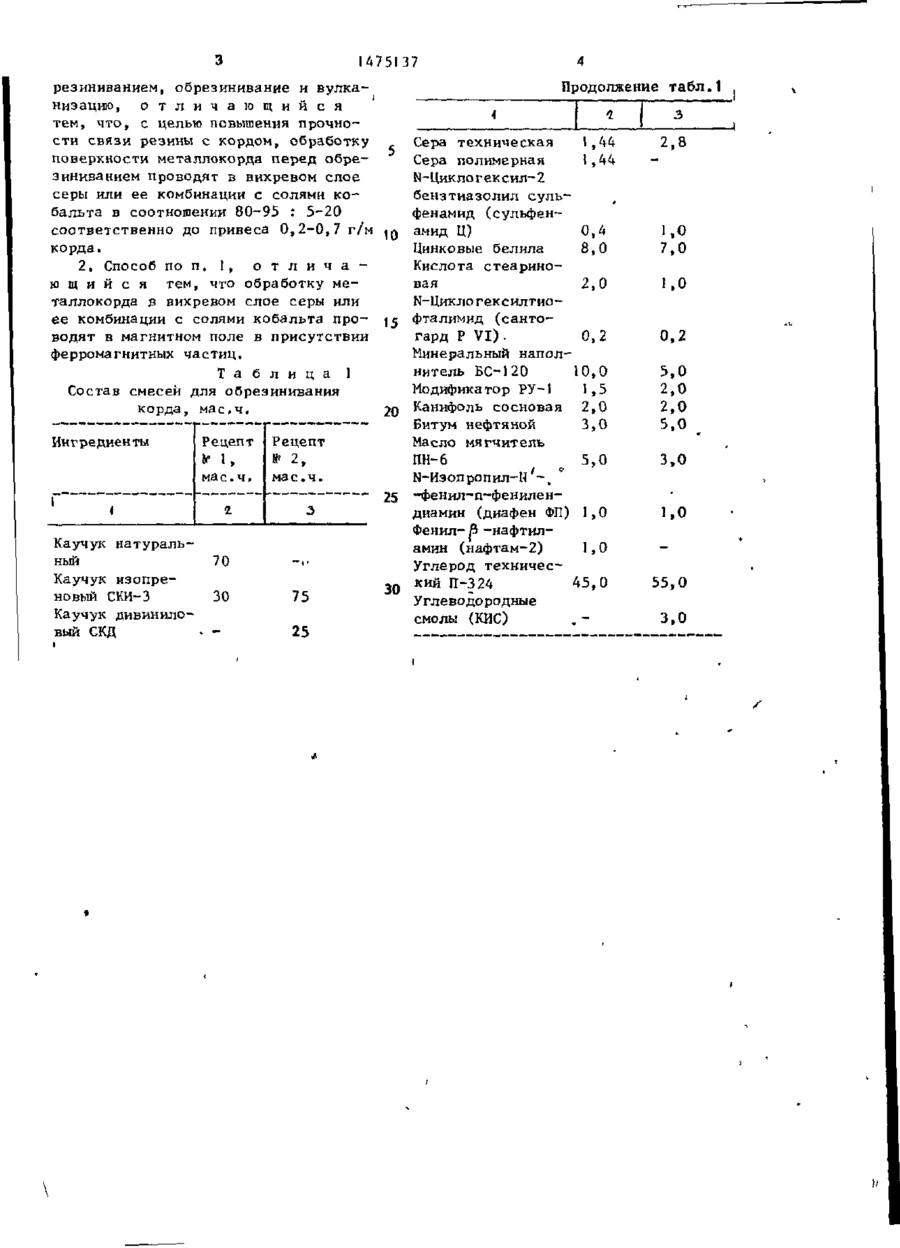

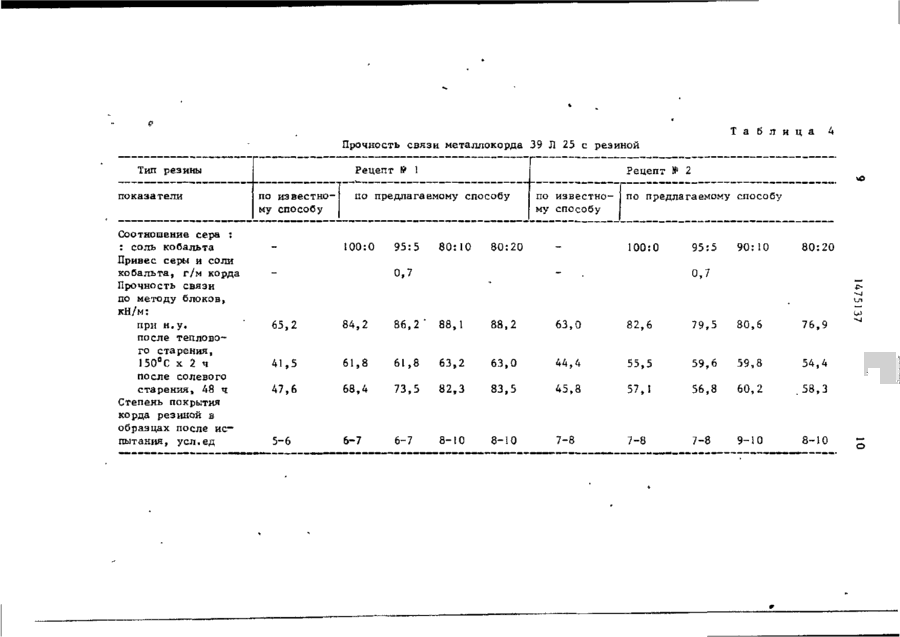

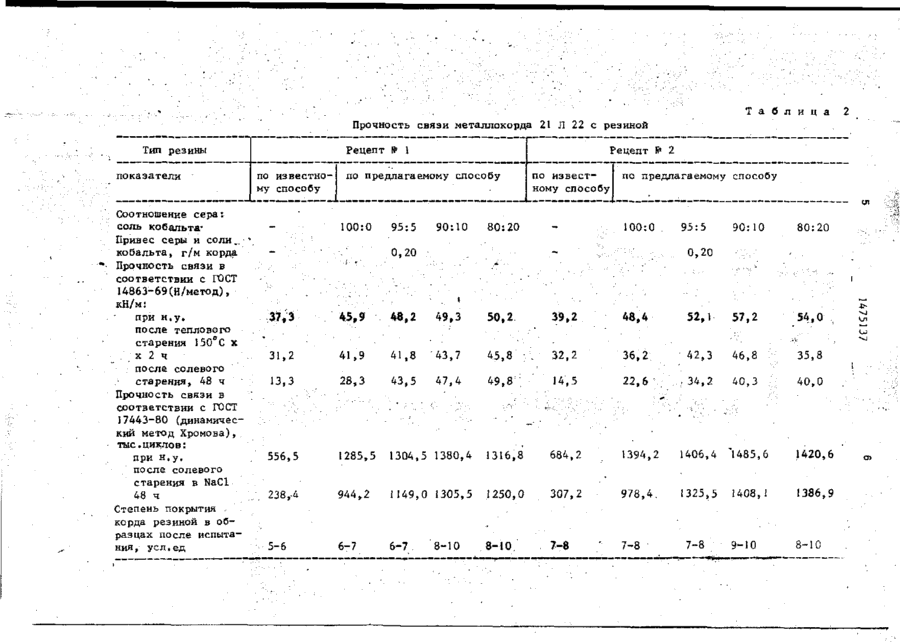

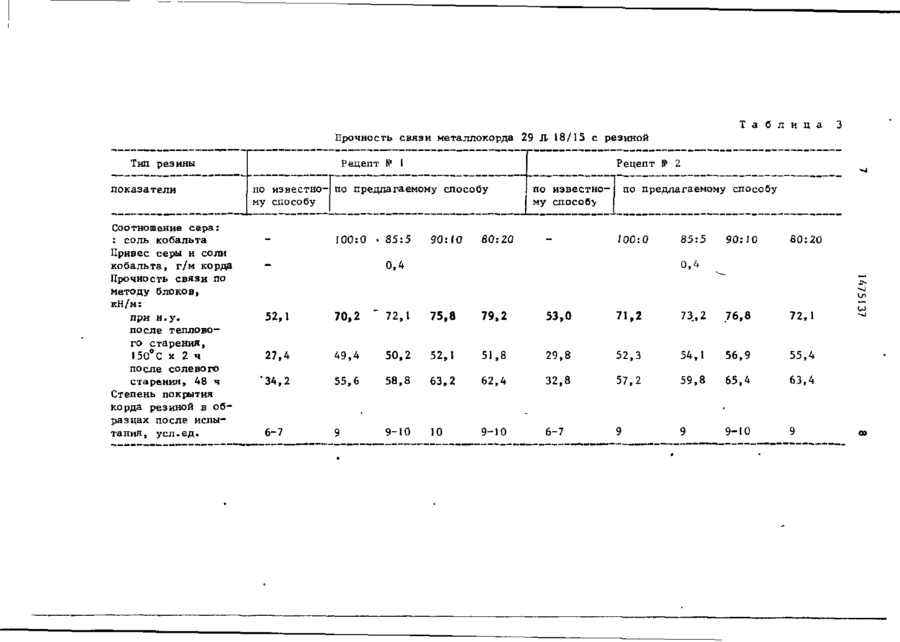

ДЛЯ СЛУЖГБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1475137 (50 4 С 08 J ^ &А А1 5/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4142294/23-05 (22) 03.11.86 (71) Научно-исследовательский институт крупногабаритных шин (72) Ю.Г. Шевченко, Ф.0, Ланчук, Б,Д. Семак, B.C. Шморгонер и Н,А. Оплоченко (53) 678.02(088.8) (56) Патент США N 4299640, * кл. І56-П0, опублик. І98І. (54) СПОСОБ КРЕПЛЕНИЯ РЕЗИНЫ К ЛАТУНИРОВАННОМУ МЕТАЛЛОКОРДУ (57) Изобретение относится к резиновой промышленности и может быть использовано в производстве изделий, армированных металлокордом. Изобретение позволяет повысить прочность связи резины с латунированным металлокордом за счет обработки перед обрезиниванием кордной нити в вихревом слое серы или ее комбинации с солями кобальта в соотношении 80-95 : 5-20 соответственно до привеса 0,2-0,7 г/м корда. 1 з,п« ф-лы, 4 табл. І I Изобретение относится к резиновой промышленности и может быть использовано в производстве изделий, армированных металлокордом. Цель изобретения заключается в повыщении прочности связи резины с кордом. Изобретение иллюстрируется следующими примерами. П р и м е р 1 # Металлокордную нить типа 21 Л 22 перед обреэиниванием обрабатывают в аппарате вихревого слоя ВА-100. Во вращающемся магнитном поле ферромагнитные частицы перемещаются с переменной угловой скоростью, равномерно распределяя серу или серу с солями кобальта по всему объему рабочей камеры. Обработка проводится до привеса серы, равного 0,2 г/л корда. Далее нить обрезиниванзт резиновой смесью состава по т-абл, 1, а затем вулканизируют при 153 С в течение 45 мин. В качестве солей кобальта используют 15-89 £ ц ) д C1JC1 2 - хлоридхлоропентаамнн и CCo(Nh^) € ]Cl 3 - хлоридгексаамнн. Результаты испытаний приведены в табл. 2. г П р и м е р 2. Аналогично примеру 1 обрабатывают металлокорд марки 29 Л 18/15. Привес серы или серы и солей кобальта составляет 0,4 г/м корда. Результаты испытаний приведены в табл. 3. П р и м е р 3 . Аналогично примеру 1 обрабатывают металлокорд марки 39 Л 25. Привес серы или серы и солей кобальта составляет 0,7 г/м корда. Результаты испытаний приведены в табл. 4. Ф о р м у л а и з о б р е т е н и я J. Способ крепления резины к ла-~ туиированному металлокорду, включающий обработку металлокорда перед об ел и*. со 1475137 Продолжение табл.1 резиниванием, обрезинивание и вулканизацию, о т л и ч а ю щ и й с я 4 1 3 тем, что, с целью повышения прочности связи резины с кордом, обработку Сера техническая 1,44 2,8 поверхности металлокорда перед обреСера полимерная 1,44 зиниванием проводят в вихревом слое N-Циклогексил-2 серы или ее комбинации с солямн к о беизтиазолил сульбальта в соотношении 80-95 : 5-20 фенамид (сульфенсоответственно до привеса 0,2-0,7 г/м амид Ц) 0,4 1,0 корда. 7,0 Цинковые белила 8,0 2. Способ по п. 1, о т л и ч а Кислота стеариною щ и й с я тем, что обработку ме1,0 вая 2,0 таллокорда в вихревом слое серы или N-Циклогексилтиоее комбинации с солями кобальта про- 15 фталимид (сантоводят в магнитном поле в присутствии гард Р V I ) . 0,2 0,2 ферромагнитных частиц. Минеральный наполнитель БС-12О 0,0 5,0 Т а б л и ц а 1 Модификатор РУ-1 2,0 1,5 Состав смесей для обрезинивания Канифоль сосновая 2 , 0 2,0 корда, м а е . ч . 20 Битум нефтяной 3,0 5,0 ^ Уіасло мягчитель Ингредиенты Рецепт Рецепт № 2, ПН-6 5,0 3,0 If 1 , ма с . ч . N-Иэопропил-Н - , ма с . ч . • 25 -фенил-п-фенилендиамин (диафен ФП) 1,0 1.0 Фенил-# -нафтилКаучук натуральамин (нафтам-2) 1,0 70 ный Углерод техничесКаучук изопре45,0 55,0 30 кий П-324 30 75 новый СКИ-3 Углеводородные Каучук дивинило— 3,0 смолы (КИС) 25 вый СКД Т а б л и ц а Прочность связи металлокорда 21 Л 22 с резиной Тип резины показатели Соотношение сера: соль кобальтаПривес серы и соли,, кобальта, г/м корда Прочность связи в соответствии с ГОСТ 14863-69(Н/метод), кН/м: при н.у. после теплового старения I50°C x . • х 2 ч после солевого старения, 48 ч Прочность связи в соответствии с ГОСТ 17443-80 (динамический метод Хромова), тыс.циклов: при н.у. после солевого старения в NaCl 48 ч Степень покрытия корда резиной в образцах после испытания, усл.ед Рецепт № Ї по известному способу 2 , Рецепт № 2 по предлагаемому способу по известному способу по предлагаемому способу е л 100:0 95:5 90:10 100:0 . 80:20 95:5 90:10 80:20 0,20 0,20 37,3 45,9 48,2 49,3 50,2 31,2 41,9 41,8 43,7 45,8 13,3 28,3 43,5 47,4 49,8 556,5 1285,5 1304,5 1380,4 1316,8 684,2 238,-4 944,2 1149,0 1305,5 1250,0 5-6 6-7 6-7 8-10 8-Ю 39,2 ;; 48,4 52,1 57,2 54,0 32,2 36,2 42,3 46,8 35,8 14,5 22,6 • . .. 34,2 40,3 40,0 1394,2 1406,4 *1485,6 1420,6 307,2 978,4. 1325,5 1408,1 1386,9 7-8 7-8 9-Ю 8-Ю 7-8 Т а б л и ц а 3 Прочность связи металлокорда 29 Л- 18/15 с резиной Тип резины показатели Соотношение сера: : соль кобальта Привес серы и соли кобальта, г/м корда Прочностьсвязи по методу блоков, кН/м: при н.у. по еле теплового старения, 15С°С х 2 ч после солевого старения, 48 ч Степень покрытия корда резиной в образцах после испытания, усл.ед. Рецепт № 1 Рецепт № 2 по известно- по предлагаемому способу му способу 100:0 • 85:5 90:10 по известному способу 80:20 по предлагаемому способу 100:0 90:10 80:20 0,4 0,4 — 85:5 52,1 70,2 " 72,1 75,8 79,2 53,0 71,2 73, 2 76,8 72. 1 27,4 49,4 50,2 52,1 51,8 29 ,8 52,3 54. 1 56,9 55,4 *34,2 55,6 58.8 63,2 62,4 32,8 57,2 59,8 65.4 63, 4 9-10 10 9-Ю 6-7 6-7 9-Ю оо Т а б л и ц а 4 Прочность связи металлокорда ЗУ Л 25 с резиной Тип резины показатели Соотношение сера : : соль кобальта Привес серы и соли кобальта, г/м корда Прочность связи по методу блоков, кН/м: при н.у. ' после теплового старения, 150°С х 2 ч после солевого старения, 48 ч Степень покрытия ко рда рез иной в образцах после испытания, усл.ед Рецепт № 1 по известному способу Рецепт № 2 по предлагаемому способу 100:0 95:5 80:10 по известному способу по предлагаемому способу 100:0 80:20 95:5 90:10 80:20 0,7 0,7 65,2 84,2 86,2 ' 88,1 88,2 63,0 82,6 79,5 80,6 76,9 41,5 61,8 61,8 63,2 63,0 44,4 55,5 59,6 59,8 54,4 47,6 68,4 73,5 82,3 83,5 45,8 57,1 56,8 60,2 .58,3 5-6 6-7 6-7 8-Ю 8-Ю 7-8 7-ї 7-8 9-10 8-Ю 1475137 Редактор Т.Иванова Составитель Л. Реутова Техред М-Ходанич Корректор Л. Пилипенко Заказ 593/ДСП Тираж 270 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент"» г. Ужгород, ул. Гагарина,101
