Система аерації

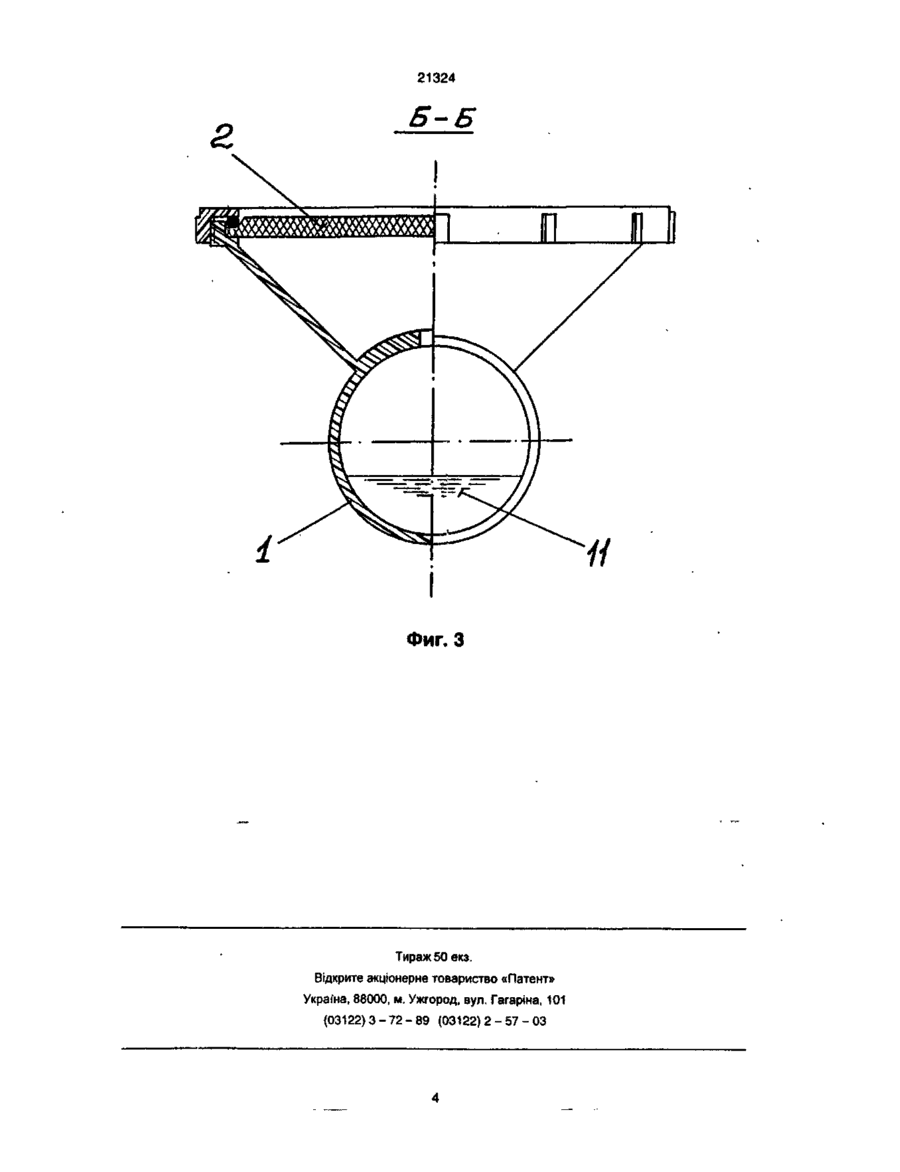

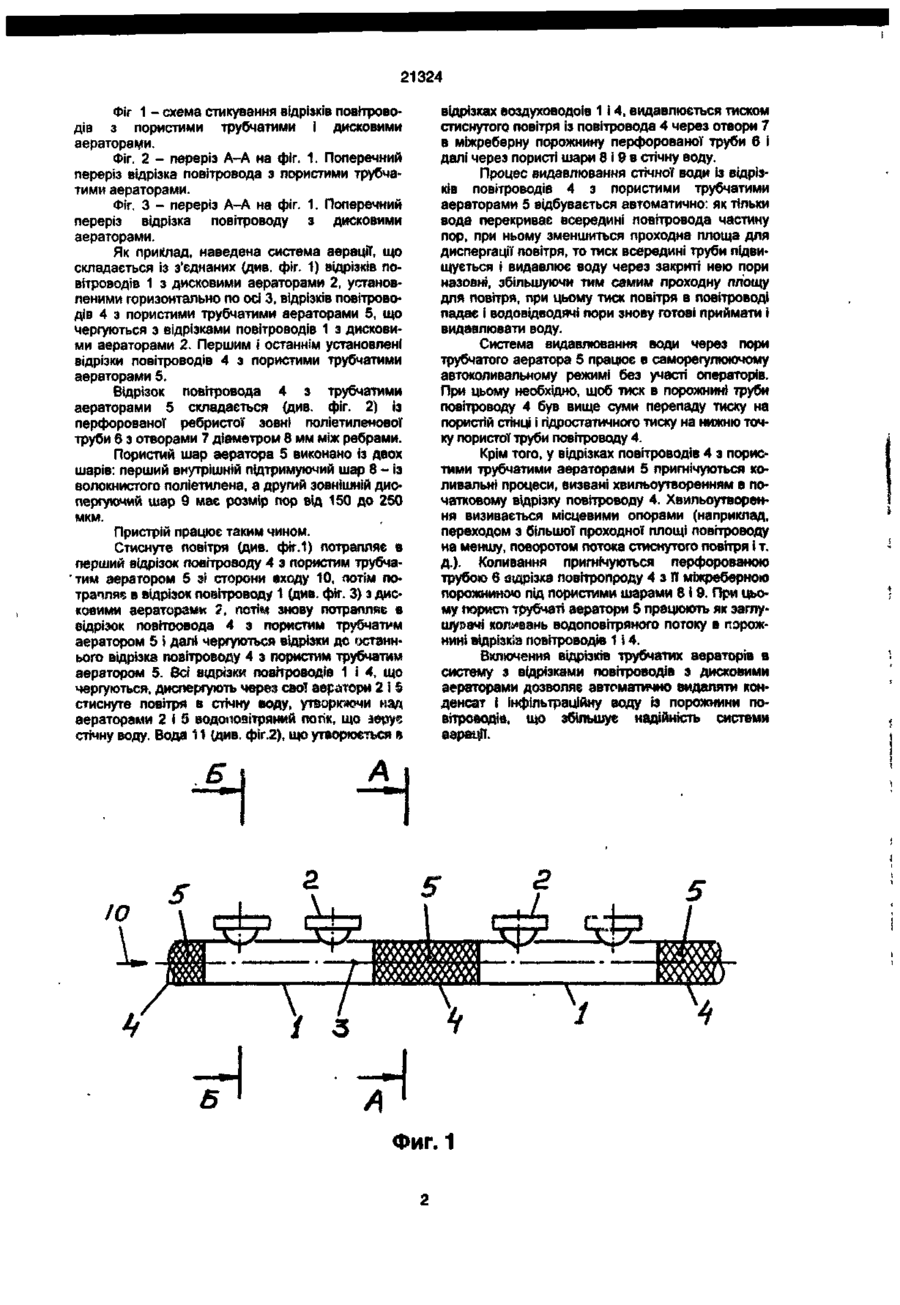

1. Система аерації, що складається з сполучених відрізків повітроводів з дисковими аераторами, яка відрізняється тим, що доповнена відрізками повітроводів з пористими трубчатими аераторами, що чергуються з відрізками повітроводів з дисковими аераторами. 2. Система аерації по п.1, яка відрізняється тим, що першим і останнім установлені відрізки повітроводів з пористими трубчатими аераторами. Винахід належить до галузі біологічного очищення стічних вод, конкретно, до пристроїв для пневматичної аерації. Відома система аерації, яка складається із сполучених відрізків повітроводів з дисковими аераторами (див. Попкович Г.С., Репин Б.Н. Системы аэрации сточных вод. - М.: Стройиздат, 1986, с. 47, фіг. 22). Відрізок з дисковими аераторами виконано у вигляді блока із декількох дискових аераторів, змонтованих на пластмасовій трубі. До недоліків відомої системи відноситься постійне накопичення води в повітроводі. Вода утворюється в повітроводі внаслідок конденсації парів води із стиснутого повітря на стінках внутрішньої порожнини повітроводів. Видалити цю воду із порожнини повітроводу можливо тільки при спеціальних періодичних продувках стиснутим повітрям по команді оператора. Між продувками вода поступово накопичується на дні порожними повітровода і зменшує вільний прохід для повітря. Повітря, рухаючись в порожнині повітроводу вздовж накопиченої води з великою швидкістю, викликає хвилювання води в повітроводі з виникненням гідроударів по дискам аераторів. На диски ж аераторів тільки статичний тиск стиснутого повітря діє з силою в 400 кг на диск. Гідроудари здатні відірвати диск аератора від труби повітроводу, або порушити структуру диспергуючого шару дискового аератора. В основу винаходу поставлено задачу, в системі аерації, підлеглій удосконаленню шляхом доповнення її відрізками повітроводів з пористими трубчатими аераторами, що чергуються з відрізками повітроводів з дисковими аераторами, забезпе чити гасіння коливань води, що накопичується в порожнині відрізків повітроводів' з дисковими аераторами з одночасним її відведенням через відрізки повітроводів з пористими трубчатими аераторами без участі оператора і без зупинки процеса аерації. Вода відводиться через пори трубчатих аераторів шляхом її видавлювання тиском стиснутого повітря безпосередньо в процесі аерації. При цьому тиск в порожнині повітроводів повинен бути вище суми перепаду тиску на пористій стінці трубчатого аератора і гідростатичного тиску на його нижню зовнішню точку. Чергування відрізків повітроводів з дисковими і пористими трубчатими аераторами дозволяє рівномірно відводити воду із порожнини відрізка повітроводу з дисковими аераторами в порожнину відрізка повітроводу з пористими трубчатими аераторами і далі через пори останніх видавлювати воду тиском стиснутого повітря назовні із - порожними повітроводу, чим пригнічується наростання хвилювання води від відрізка до відрізка. Включення відрізків повітроводів з пористими трубчатими аераторами першими і останніми визнано тим, що в першому відрізку повітроводу, при наявності води в порожнині, генеруються хвилі, а в останньому відрізку вони гальмуються з утворенням гідроударів, тому видавлювання води через пори трубчатих аераторів знижує енергію хвильоутворення води. Крім цього, в пористих трубчатих аераторах коливальна енергія гаситься внутрішньою перфорованою трубою повітроводу з її міжреберною порожниною під пористими шарами аератора. см U CM CO CM < 21324 Фіг 1 - схема стикування відрізків повітроводів з пористими трубчатими і дисковими аераторами. Фіг. 2 - переріз А-А на фіг. 1. Поперечний переріз відрізка повітроводе з пористими трубчатими аераторами. Фіг. З - переріз А-А на фіг. 1. Поперечний переріз відрізка повітроводу з дисковими аераторами. Як приклад, наведена система аерації, що складається із з'єднаних (див. фіг. 1) відрізків повітроводів 1 з дисковими аераторами 2, установленими горизонтально по осі 3, відрізків повітроводів 4 з пористими трубчатими аераторами 5, що Чергуються з відрізками повітроводів 1 з дисковими аераторами 2. Першим і останнім установлені відрізки повітроводів 4 з пористими трубчатими аераторами 5. Відрізок повітровода 4 з трубчатими аераторами 5 складається (див. фіг. 2) із перфорованої ребристої зовні поліетиленової труби 6 з отворами 7 діаметром 8 мм між ребрами. Пористий шар аератора 5 виконано із двох шарів: перший внутрішній підтримуючий шар 8 - із волокнистого поліетилена, а другий зовнішній диспергуючий шар 9 мас розмір пор від 150 до 250 мкм. Пристрій працює таким чином. Стиснуте повітря (див. фіг.1) потрапляє в перший відрізок повітроводу 4 з пористим трубчатим аератором 5 зі сторони входу 10, потім потрапляє в відрізок повітроводу 1 (див. фіг. 3) з дисковими аераторами %, потім знову потрапляє в відрізок повглювода 4 з пористим трубчатим аератором 5 і далі чергуються відрізки до останнього відрізка повітроводу 4 з пористім трубчатим аератором 5. Всі відрізки поапроводів 1 і 4, що чергуються, диспергують через свої аератори 2 і § стиснуте повітря в стічну воду, утворюючи над аераторами 2 і 5 водоповітряний потік, що зерує стічну воду. Вода 11 (див. фіг.2), що утворюється в відрізках воздуховодоів 1 і 4, видавлюється тиском стиснутого повітря із повітровода 4 через отвори 7 в міжреберну порожнину перфорованої труби 6 і далі через пористі шари 8 і 9 в стічну воду. Процес видавлювання стічної води із відрізків повітроводів 4 з пористими трубчатими аераторами 5 відбувається автоматично: як тільки вода перекриває всередині повітровода частину пор, при ньому зменшиться проходна площа для диспергації повітря, то тиск всередині труби підвищується і видавлює воду через закриті нею пори назовні, збільшуючи тим самим проходку площу для повітря, при цьому тиск повітря в повітроводі падає і водовідводячі пори знову готові приймати і видавлювати воду. Система видавлювання води через пори трубчатого аератора 5 працює в саморегулюючому автоколивальному режимі без участі операторів. При цьому необхідно, щоб тиск в порожнині труби повітроводу 4 був вище суми перепаду тиску на пористій стінці ігідростатичноготиску на нижню точку пористої труби повітроводу 4. Крім того, у відрізках повітроводів 4 з пористими трубчатими аераторами 5 пригнічуються коливальні процеси, визвані хвильоутворенням в початковому відрізку повітроводу 4. Хвильоутворення визивається місцевими опорами (наприклад, переходом з більшої проходної площі повітроводу на меншу, поворотом потока стиснутого повітря і т. д.). Коливання пригнічуються перфорованою трубою в ащрізка повітропроду 4 з П міжреберною порожниною під пористими шарами 8 і 9. При цьому пористі трубчаті аератори 5 працюють як заглушу? ачі коливань водоповітряного потоку в порожнині відрізків повітроводів 1 і 4. Включення відрізків трубчатих аераторів в систему з відрізками повітроводів з дисковими аераторами дозволяє автоматично видаляти конденсат І інфільтраційну году із порожнини повітроводіїї, що збільшує надійність системи азрації. А| ФИГ. 1 ьггіг 21324 Б- Б Фиг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
