Пристрій для гідравлічного видалення вторинної окалини з прокату в лінії прокатного стану

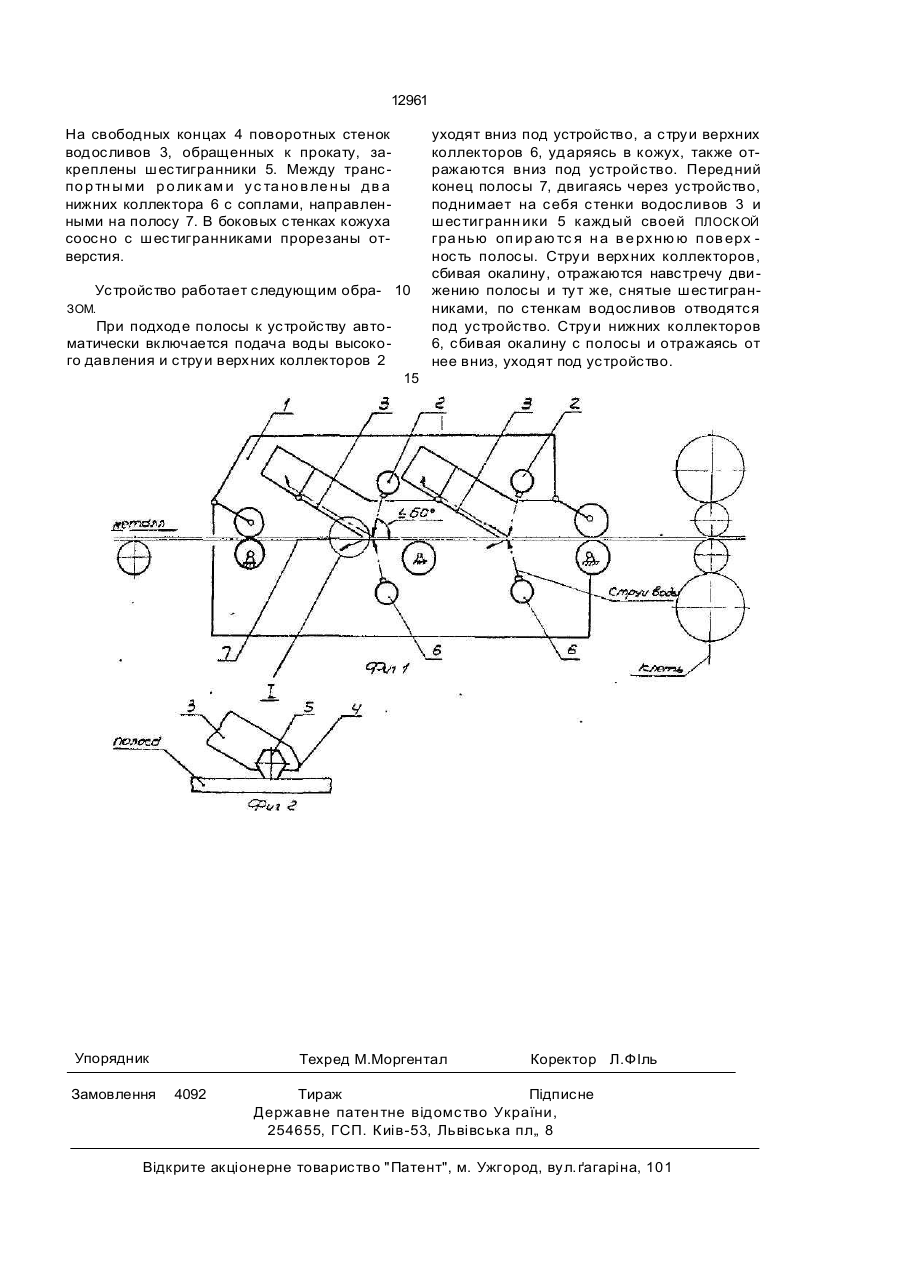

Устройство для гидравлического удаления вторичной окалины с проката в линии прокатного стана, включающее образованную сьемным кожухом камеру, размещенные в ней коллекторы с соплами и поворотную стенку водослива, один конец которой установлен в кожухе на шарнире, а другой - свободен, о т ли ч а ю щ е е с я тем, что свободный конец стенки снабжен размещенным по ее ширине с возможностью поворота вокруг оси шестигранником, образующим одним из своих ребер кромку стенки. Изобретение относится к производству листового проката, а именно к устройствам его поверхностной обработки, конструктивно и технологически связанным с прокатным станом, и может быть использовано для удаления вторичной окалины с поверхности горячего листа с помощью гидравлических средств. В основу изобретения положена задача - создать устройство для гидравлического удаления вторичной окалины, имеющее низкие эксплуатационные затраты при сохранении качества проката различных по ширине полос и листов. Для достижения заданной технической задачи свободный конец поворотной стенки водослива снабжен размещенным по ее ширине с возможностью поворота вокруг своей оси шестигранником, образующим из своих ребер кромку стенки. Между отличительными признаками изобретения и достигаемым результатом имеется причинно-следственная связь. Благодаря оснащению свободного конца проводки шестигранником, размещенным с возможностью поворота, создается стенка, отводящая поток воды с окалиной независимо от ширины полосы, и в случае износа одной стенки шестигранника последний проворачивается и в работу вводится другая его грань, что не требуются эксплуатационные затраты. На фиг.1 изображен продольный разрез линии стана в месте установки устройства; на фиг.2 - узел I на фиг.1. Устройство смонтировано на трехроликовой секции транспортного рольганга и состоит из съемного кожуха 1, через который, перпендикулярно линии стана, проходят два верхних коллектора 2 с соплами, направленными на полосу под углом 60°. исключающим образование отраженных струй в обратном направлении. Сьемный кожух совместно с шарнирно закрепленными на нем стенками водосливов 3 и верхней поверхностью полосы образуют замкнутую камеру. с > О 12961 На свободных концах 4 поворотных стенок водосливов 3, обращенных к прокату, закреплены шестигранники 5. Между транспо р тн ы ми р о лик ам и ус та но в ле н ы дв а нижних коллектора 6 с соплами, направленными на полосу 7. В боковых стенках кожуха соосно с шестигранниками прорезаны отверстия. Устройство работает следующим обра- 10 ЗОМ. При подходе полосы к устройству автоматически включается подача воды высокого давления и струи верхних коллекторов 2 уходят вниз под устройство, а струи верхних коллекторов 6, ударяясь в кожух, также отражаются вниз под устройство. Передний конец полосы 7, двигаясь через устройство, поднимает на себя стенки водосливов 3 и шестигранн ики 5 каждый своей ПЛОСК ОЙ гра нью оп ир аю тс я н а в е рхню ю п ов ерх ность полосы. Струи верхних коллекторов, сбивая окалину, отражаются навстречу дви жению полосы и тут же, снятые шестигранниками, по стенкам водосливов отводятся под устройство. Струи нижних коллекторов 6, сбивая окалину с полосы и отражаясь от нее вниз, уходят под устройство. 15 Упорядник Замовлення Техред М.Моргентал 4092 Коректор Л.ФІль Тираж Підписне Державне патен тне відомс тво України, 254655, ГСП. Киів-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ґагаріна, 101
