Бритва зі змінним картриджем

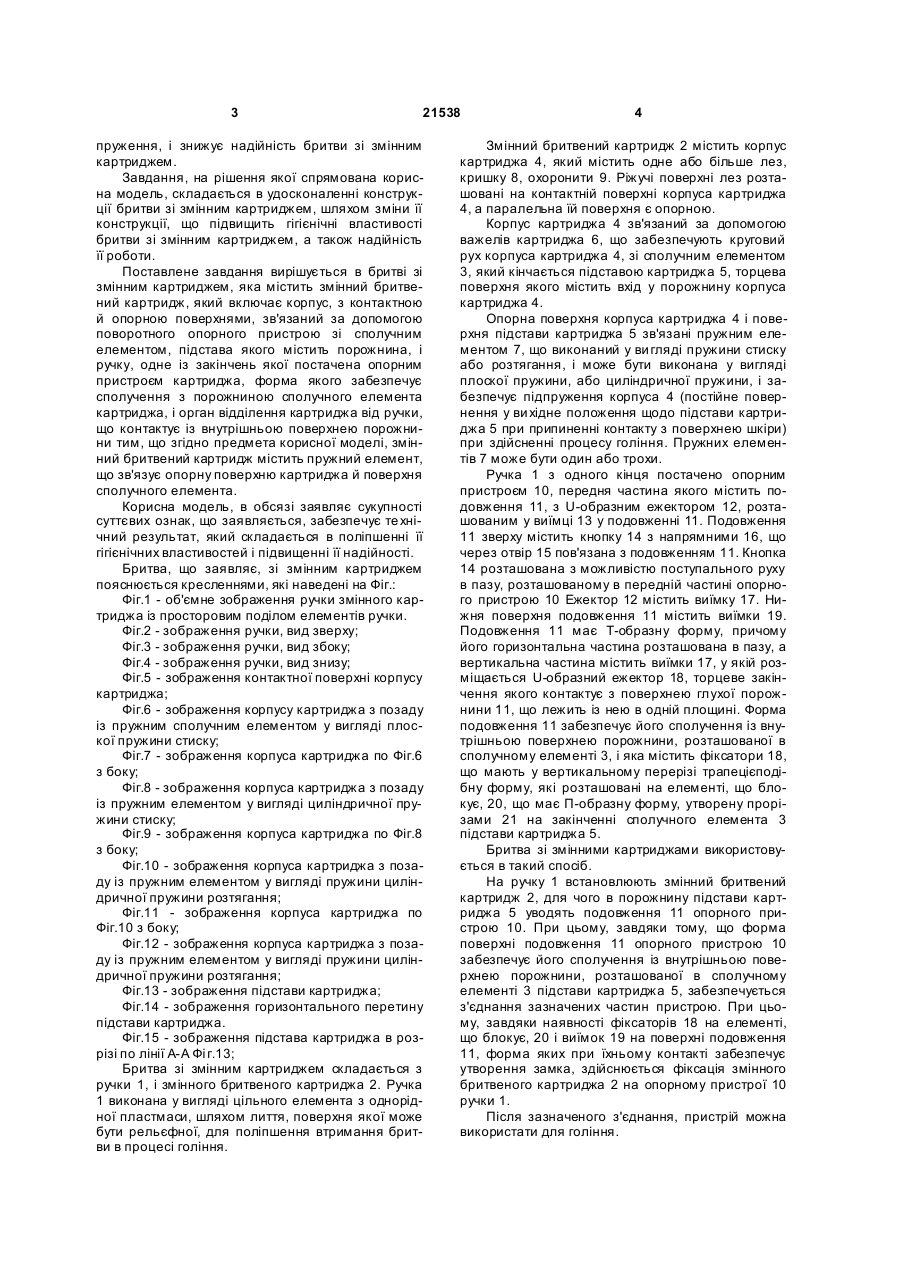

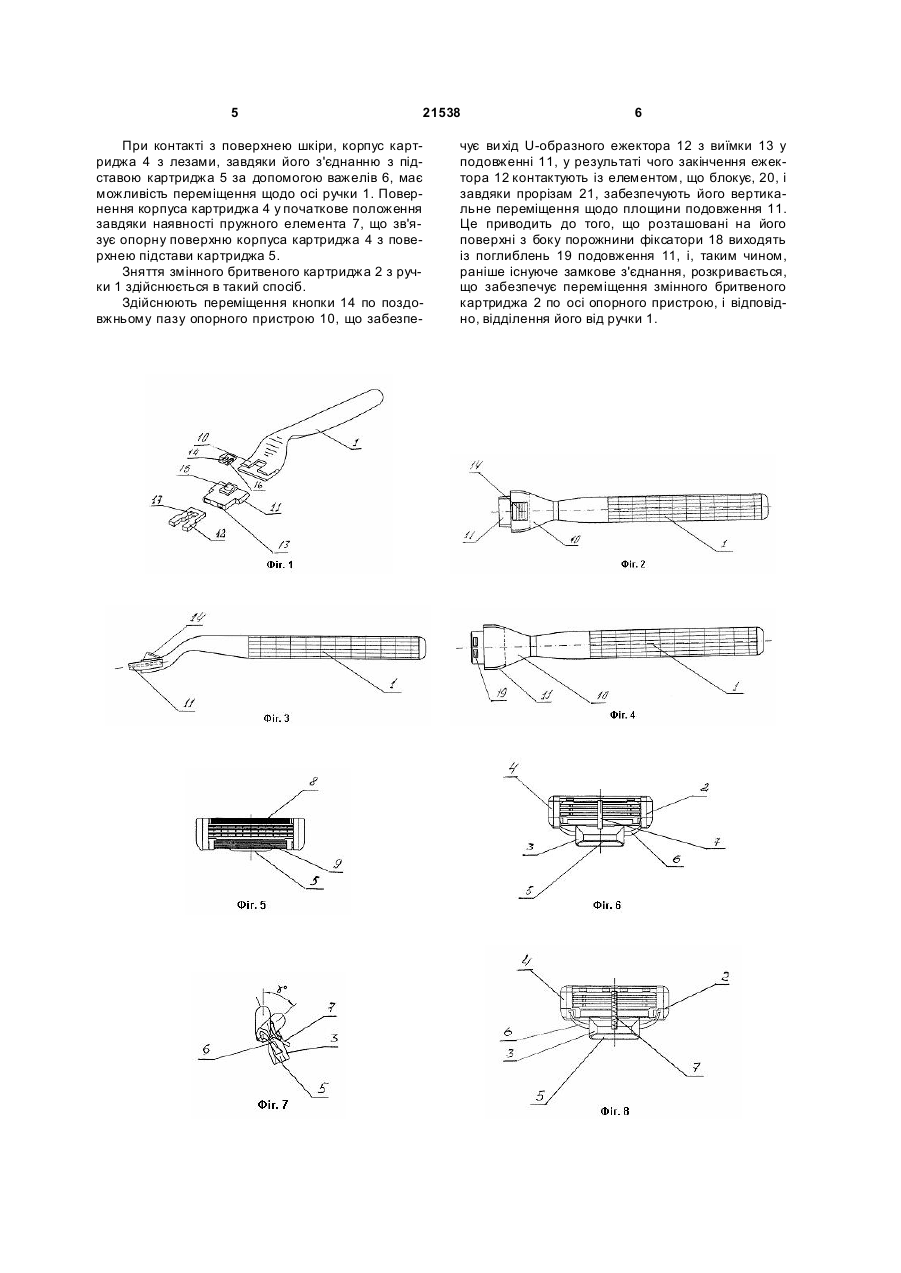

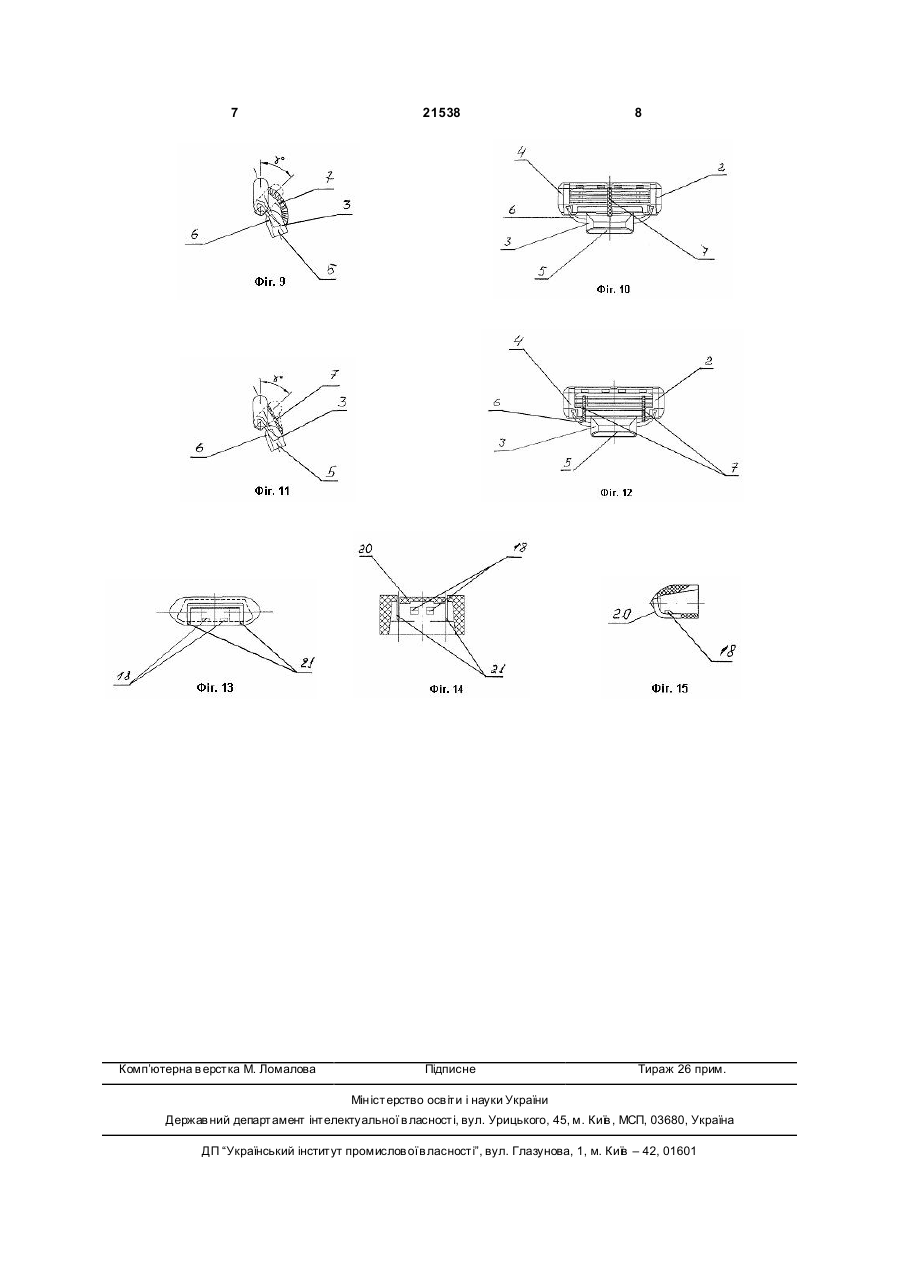

Бритва зі змінним картриджем, що містить змінний бритвений картридж, який включає корпус з контактною й опорною поверхнями, зв'язаний за допомогою поворотного опорного пристрою зі спо 3 21538 пруження, і знижує надійність бритви зі змінним картриджем. Завдання, на рішення якої спрямована корисна модель, складається в удосконаленні конструкції бритви зі змінним картриджем, шляхом зміни її конструкції, що підвищить гігієнічні властивості бритви зі змінним картриджем, а також надійність її роботи. Поставлене завдання вирішується в бритві зі змінним картриджем, яка містить змінний бритвений картридж, який включає корпус, з контактною й опорною поверхнями, зв'язаний за допомогою поворотного опорного пристрою зі сполучним елементом, підстава якого містить порожнина, і ручку, одне із закінчень якої постачена опорним пристроєм картриджа, форма якого забезпечує сполучення з порожниною сполучного елемента картриджа, і орган відділення картриджа від ручки, що контактує із внутрішньою поверхнею порожнини тим, що згідно предмета корисної моделі, змінний бритвений картридж містить пружний елемент, що зв'язує опорну поверхню картриджа й поверхня сполучного елемента. Корисна модель, в обсязі заявляє сукупності суттєвих ознак, що заявляється, забезпечує те хнічний результат, який складається в поліпшенні її гігієнічних властивостей і підвищенні її надійності. Бритва, що заявляє, зі змінним картриджем пояснюється кресленнями, які наведені на Фіг.: Фіг.1 - об'ємне зображення ручки змінного картриджа із просторовим поділом елементів ручки. Фіг.2 - зображення ручки, вид зверху; Фіг.3 - зображення ручки, вид збоку; Фіг.4 - зображення ручки, вид знизу; Фіг.5 - зображення контактної поверхні корпусу картриджа; Фіг.6 - зображення корпусу картриджа з позаду із пружним сполучним елементом у вигляді плоскої пружини стиску; Фіг.7 - зображення корпуса картриджа по Фіг.6 з боку; Фіг.8 - зображення корпуса картриджа з позаду із пружним елементом у вигляді циліндричної пружини стиску; Фіг.9 - зображення корпуса картриджа по Фіг.8 з боку; Фіг.10 - зображення корпуса картриджа з позаду із пружним елементом у вигляді пружини циліндричної пружини розтягання; Фіг.11 - зображення корпуса картриджа по Фіг.10 з боку; Фіг.12 - зображення корпуса картриджа з позаду із пружним елементом у вигляді пружини циліндричної пружини розтягання; Фіг.13 - зображення підстави картриджа; Фіг.14 - зображення горизонтального перетину підстави картриджа. Фіг.15 - зображення підстава картриджа в розрізі по лінії А-А Фі г.13; Бритва зі змінним картриджем складається з ручки 1, і змінного бритвеного картриджа 2. Ручка 1 виконана у вигляді цільного елемента з однорідної пластмаси, шляхом лиття, поверхня якої може бути рельєфної, для поліпшення втримання бритви в процесі гоління. 4 Змінний бритвений картридж 2 містить корпус картриджа 4, який містить одне або більше лез, кришку 8, охоронити 9. Ріжучі поверхні лез розташовані на контактній поверхні корпуса картриджа 4, а паралельна їй поверхня є опорною. Корпус картриджа 4 зв'язаний за допомогою важелів картриджа 6, що забезпечують круговий рух корпуса картриджа 4, зі сполучним елементом 3, який кінчається підставою картриджа 5, торцева поверхня якого містить вхід у порожнину корпуса картриджа 4. Опорна поверхня корпуса картриджа 4 і поверхня підстави картриджа 5 зв'язані пружним елементом 7, що виконаний у ви гляді пружини стиску або розтягання, і може бути виконана у вигляді плоскої пружини, або циліндричної пружини, і забезпечує підпруження корпуса 4 (постійне повернення у ви хідне положення щодо підстави картриджа 5 при припиненні контакту з поверхнею шкіри) при здійсненні процесу гоління. Пружних елементів 7 може бути один або трохи. Ручка 1 з одного кінця постачено опорним пристроєм 10, передня частина якого містить подовження 11, з U-образним ежектором 12, розташованим у виїмці 13 у подовженні 11. Подовження 11 зверху містить кнопку 14 з напрямними 16, що через отвір 15 пов'язана з подовженням 11. Кнопка 14 розташована з можливістю поступального руху в пазу, розташованому в передній частині опорного пристрою 10 Ежектор 12 містить виїмку 17. Нижня поверхня подовження 11 містить виїмки 19. Подовження 11 має Т-образну форму, причому його горизонтальна частина розташована в пазу, а вертикальна частина містить виїмки 17, у якій розміщається U-образний ежектор 18, торцеве закінчення якого контактує з поверхнею глухої порожнини 11, що лежить із нею в одній площині. Форма подовження 11 забезпечує його сполучення із внутрішньою поверхнею порожнини, розташованої в сполучному елементі 3, і яка містить фіксатори 18, що мають у вертикальному перерізі трапецієподібну форму, які розташовані на елементі, що блокує, 20, що має П-образну форму, утворену прорізами 21 на закінченні сполучного елемента 3 підстави картриджа 5. Бритва зі змінними картриджами використовується в такий спосіб. На ручку 1 встановлюють змінний бритвений картридж 2, для чого в порожнину підстави картриджа 5 уводять подовження 11 опорного пристрою 10. При цьому, завдяки тому, що форма поверхні подовження 11 опорного пристрою 10 забезпечує його сполучення із внутрішньою поверхнею порожнини, розташованої в сполучному елементі 3 підстави картриджа 5, забезпечується з'єднання зазначених частин пристрою. При цьому, завдяки наявності фіксаторів 18 на елементі, що блокує, 20 і виїмок 19 на поверхні подовження 11, форма яких при їхньому контакті забезпечує утворення замка, здійснюється фіксація змінного бритвеного картриджа 2 на опорному пристрої 10 ручки 1. Після зазначеного з'єднання, пристрій можна використати для гоління. 5 21538 При контакті з поверхнею шкіри, корпус картриджа 4 з лезами, завдяки його з'єднанню з підставою картриджа 5 за допомогою важелів 6, має можливість переміщення щодо осі ручки 1. Повернення корпуса картриджа 4 у початкове положення завдяки наявності пружного елемента 7, що зв'язує опорну поверхню корпуса картриджа 4 з поверхнею підстави картриджа 5. Зняття змінного бритвеного картриджа 2 з ручки 1 здійснюється в такий спосіб. Здійснюють переміщення кнопки 14 по поздовжньому пазу опорного пристрою 10, що забезпе 6 чує ви хід U-образного ежектора 12 з виїмки 13 у подовженні 11, у результаті чого закінчення ежектора 12 контактують із елементом, що блокує, 20, і завдяки прорізам 21, забезпечують його вертикальне переміщення щодо площини подовження 11. Це приводить до того, що розташовані на його поверхні з боку порожнини фіксатори 18 виходять із поглиблень 19 подовження 11, і, таким чином, раніше існуюче замкове з'єднання, розкривається, що забезпечує переміщення змінного бритвеного картриджа 2 по осі опорного пристрою, і відповідно, відділення його від ручки 1. 7 Комп’ютерна в ерстка М. Ломалова 21538 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
