Хвилеіндуктор для масажера
Номер патенту: 2156
Опубліковано: 17.11.2003
Формула / Реферат
1. Хвилеіндуктор для масажера, що складається з нерухомого корпуса з радіальними каналами, в яких розташовані вхідний та вихідний штуцери, штуцер для виходу повітря і привідний елемент для розподілу повітря з впускним колектором, з'єднаним радіальними каналами з осьовим каналом, який відрізняється тим, що елемент для розподілу повітря виконаний складним із порожнистого вала з радіальними каналами і встановленими на ньому золотниковими шайбами, що мають радіальні канали і зафіксовані штифтами відносно одна одної зі зміщенням отворів на необхідний кут або без зміщення.
2. Хвилеіндуктор по п. 1, який відрізняється тим, що має перемикач виду масажу.
Текст

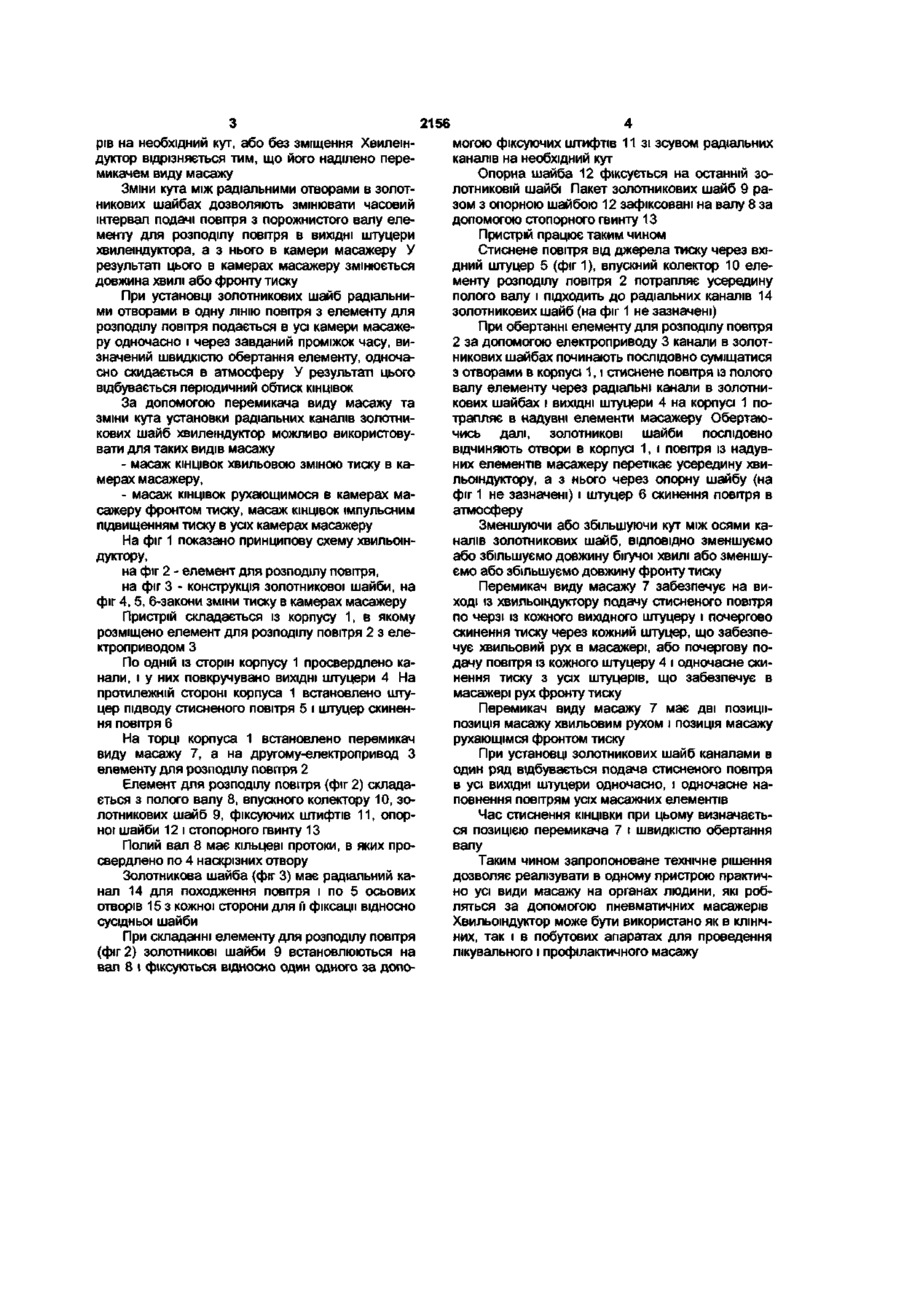

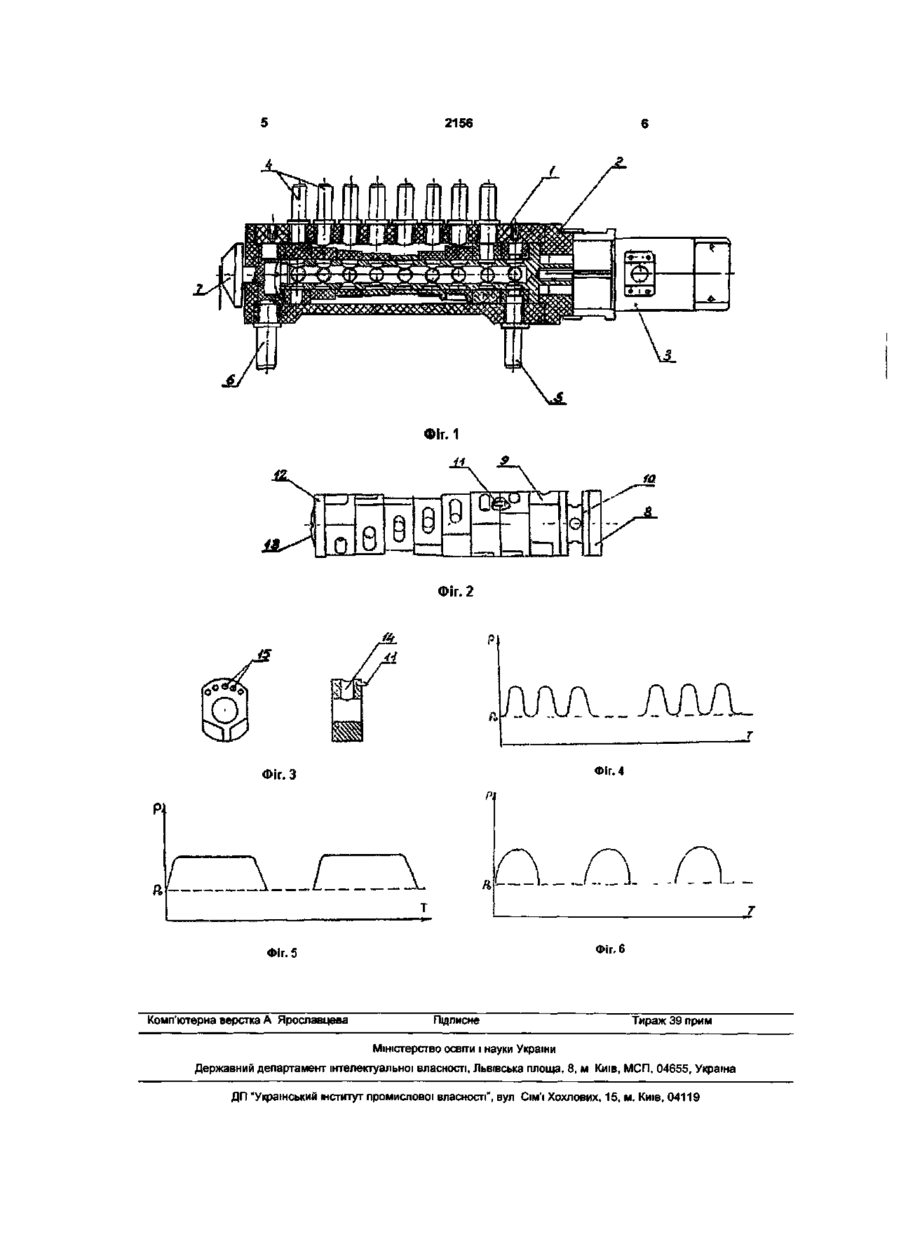

1 Хвилеіндуктор для масажера, що складається з нерухомого корпуса з радіальними каналами, в яких розташовані вхідний та вихідний штуцери, штуцер для виходу повітря і привідний елемент для розподілу повітря з впускним колектором, з'єднаним радіальними каналами з осьовим каналом, який відрізняється тим, що елемент для розподілу повітря виконаний складним із порожнистого вала з радіальними каналами і встановленими на ньому золотниковими шайбами, що мають радіальні канали і зафіксовані штифтами відносно одна одної зі зміщенням отворів на необхідний кут або без зміщення 2 Хвилеіндуктор по п 1, який відрізняється тим, що має перемикач виду масажу Запропонована корисна модель належить до медичної техніки і зазначена для використання в апаратах для проведення різних видів масажу при лікуванні та профілактиці лімфостазу та йому подібних захворювань, і може бути використано в медичних закладах і в побуту Відомий розподільний пристрій (Заявка Японії №61-6658, МКА4 А61Н7/00, опублік 28 02 86), що містить корпус, усередині якого уздовж осьовій лінії установлено трубу для подання стисненого повітря, та розташовано розподільний пристрій для подання його до споживача і випуску в атмосферу Недоліками певного пристрою є а) пристрій зазначено для створення в масажері тільки хвильового руху жорстко завданої частоти і амплітуди, б) пристрій не дозволяє зробити переналагодження на другий закон зміни тиску, в) пристрій складний в конструктивному виконанні, оскільки має деталі складної конструкції, та потребуючі високої точності виготовлення Відомий пристрій (Авт св СРСР №560611, Мкл А61Н9/00, опублік 1977), що містить нерухомий корпус з радіальними каналами, в яких розташовані вхідний та вихідний штуцери, штуцер для виходу повітря і привідного елементу для розподілу повітря з впускним колектором, з'єднаним радіальними каналами з осьовим каналом Недоліками певного пристрою є а) пристрій зазначено тільки для одного ви значеного виду масажу з жорстко завданим законом зміни тиску в камерах масажеру Для другого закону зміни тиску в масажері необхідно виготовити новий розподільний елемент, б) складність виготовлення розподільного елементу, маючого радіальні та осьові канали, в) складність конструкції всього пристрою В основу корисної моделі поставлено завдання створення хвилеіндуктора для масажу, в якому за рахунок зміни конструкції розподільного елементу забезпечується можливість оперативної зміни закону розподілу повітря в хвилеіндукторі, і за рахунок цього отримати в масажері хвильову, фронтальну і переривчасту зміну тиску, який, діючи на КІНЦІВКИ людини, покращує лімфовідток і кровообіг в них як у хворих з порушенням лімфовідтоку, так і у здорових осіб, трудова ДІЯЛЬНІСТЬ ЯКИХ зв'язана з підвищеним навантаженням на КІНЦІВКИ та малорухомими умовами праці Поставлене завдання досягається тим, що в хвилеіндукторі для масажеру, що містить нерухомий корпус з радіальними каналами, в якому розташовані вхідний та вихідний штуцери, штуцер для виходу повітря і привідного елементу для розподілу повітря з впускним колектором, з'єднаним радіальними каналами з осьовим каналом Згідно запропонованому рішенню елемент для розподілу повітря складається з полого валу з радіальними каналами і встановлених на ньому золотникових шайб, що мають радіальні канали, і зафіксованих штифтами відносно одна одної зі зміщенням отво (О ю 2156 рів на необхідний кут, або без зміщення Хвилеіндуктор відрізняється тим, що його наділено перемикачем виду масажу Зміни кута між радіальними отворами в золотникових шайбах дозволяють змінювати часовий інтервал подачі повітря з порожнистого валу елементу для розподілу повітря в ВИХІДНІ штуцери хвилеіндуктора, а з нього в камери масажеру У результаті цього в камерах масажеру змінюється довжина хвилі або фронту тиску При установці золотникових шайб радіальними отворами в одну ЛІНІЮ повітря з елементу для розподілу повітря подається в усі камери масажеру одночасно і через завданий проміжок часу, визначений швидкістю обертання елементу, одночасно скидається в атмосферу У результаті цього відбувається періодичний обтиск КІНЦІВОК За допомогою перемикача виду масажу та зміни кута установки радіальних каналів золотникових шайб хвилеіндуктор можливо використовувати для таких видів масажу - масаж КІНЦІВОК хвильовою зміною тиску в камерах масажеру, - масаж КІНЦІВОК рухающимося в камерах масажеру фронтом тиску, масаж КІНЦІВОК імпульсним підвищенням тиску в усіх камерах масажеру На фіг 1 показано принципову схему хвильоіндуктору, на фіг 2 - елемент для розподілу повітря, на фіг 3 - конструкція золотникової шайби, на фіг 4, 5, 6-закони зміни тиску в камерах масажеру Пристрій складається із корпусу 1, в якому розміщено елемент для розподілу повітря 2 з електроприводом з По одній із сторін корпусу 1 просвердлено канали, і у них повкручувано ВИХІДНІ штуцери 4 На протилежній стороні корпуса 1 встановлено штуцер підводу стисненого повітря 5 і штуцер скинення повітря 6 На торці корпуса 1 встановлено перемикач виду масажу 7, а на другому-електропривод З елементу для розподілу повітря 2 Елемент для розподілу повітря (фіг 2) складається з полого валу 8, впускного колектору 10, золотникових шайб 9, фіксуючих штифтів 11, опорної шайби 12 і стопорного гвинту 13 Полий вал 8 має кільцеві протоки, в яких просвердлено по 4 наскрізних отвору Золотникова шайба (фіг 3) має радіальний канал 14 для походження повітря і по 5 осьових отворів 15 з кожної сторони для м фіксації відносно сусідньої шайби При складанні елементу для розподілу повітря (фіг 2) золотникові шайби 9 встановлюються на вал 8 і фіксуються відносно один одного за допо могою фіксуючих штифтів 11 зі зсувом радіальних каналів на необхідний кут Опорна шайба 12 фіксується на останній золотниковій шайбі Пакет золотникових шайб 9 разом з опорною шайбою 12 зафіксовані на валу 8 за допомогою стопорного гвинту 13 Пристрій працює таким чином Стиснене повітря від джерела тиску через вхідний штуцер 5 (фіг 1), впускний колектор 10 елементу розподілу повітря 2 потрапляє усередину полого валу і підходить до радіальних каналів 14 золотникових шайб (на фіг 1 не зазначені) При обертанні елементу для розподілу повітря 2 за допомогою електроприводу 3 канали в золотникових шайбах починають послідовно суміщатися 3 отворами в корпусі 1, і стиснене повітря із полого валу елементу через радіальні канали в золотникових шайбах і ВИХІДНІ штуцери 4 на корпусі 1 потрапляє в надувні елементи масажеру Обертаючись далі, золотникові шайби послідовно відчиняють отвори в корпусі 1, і повітря із надувних елементів масажеру перетікає усередину хвильоіндуктору, а з нього через опорну шайбу (на фіг 1 не зазначені) і штуцер 6 скинення повітря в атмосферу Зменшуючи або збільшуючи кут між осями каналів золотникових шайб, ВІДПОВІДНО зменшуємо або збільшуємо довжину бігучої хвилі або зменшуємо або збільшуємо довжину фронту тиску Перемикач виду масажу 7 забезпечує на виході із хвильоіндуктору подачу стисненого повітря по черзі із кожного вихідного штуцеру і почергово скинення тиску через кожний штуцер, що забезпечує хвильовий рух в масажері, або почергову подачу повітря із кожного штуцеру 4 і одночасне скинення тиску з уах штуцерів, що забезпечує в масажері рух фронту тиску Перемикач виду масажу 7 має дві пози ціїпозиція масажу хвильовим рухом і позиція масажу рухающімся фронтом тиску При установці золотникових шайб каналами в один ряд відбувається подача стисненого повітря в усі ВИХІДНІ штуцери одночасно, і одночасне наповнення повітрям усіх масажних елементів Час стиснення КІНЦІВКИ при цьому визначається позицією перемикача 7 і швидкістю обертання валу Таким чином запропоноване технічне рішення дозволяє реалізувати в одному пристрою практично усі види масажу на органах людини, які робляться за допомогою пневматичних масажерів Хвильоіндуктор може бути використано як в КЛІНІЧНИХ, так і в побутових апаратах для проведення лікувального і профілактичного масажу 2156 Фіг. 1 ^ч .9 G Фіг. 2 АЛЛ.. ЛОЛФіг. 4 Фіг.З Фіг 6 Фіг. 5 Комп'ютерна верстка А Ярославцева Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м. Київ, 04119
ДивитисяДодаткова інформація
Автори англійськоюBren Mykola Danylovych
Автори російськоюБрень Николай Данилович
МПК / Мітки
МПК: A61H 9/00
Мітки: хвилеіндуктор, масажера
