Пневматична манжета, пристрій для проведення хвильового масажу і спосіб пневмомасажу

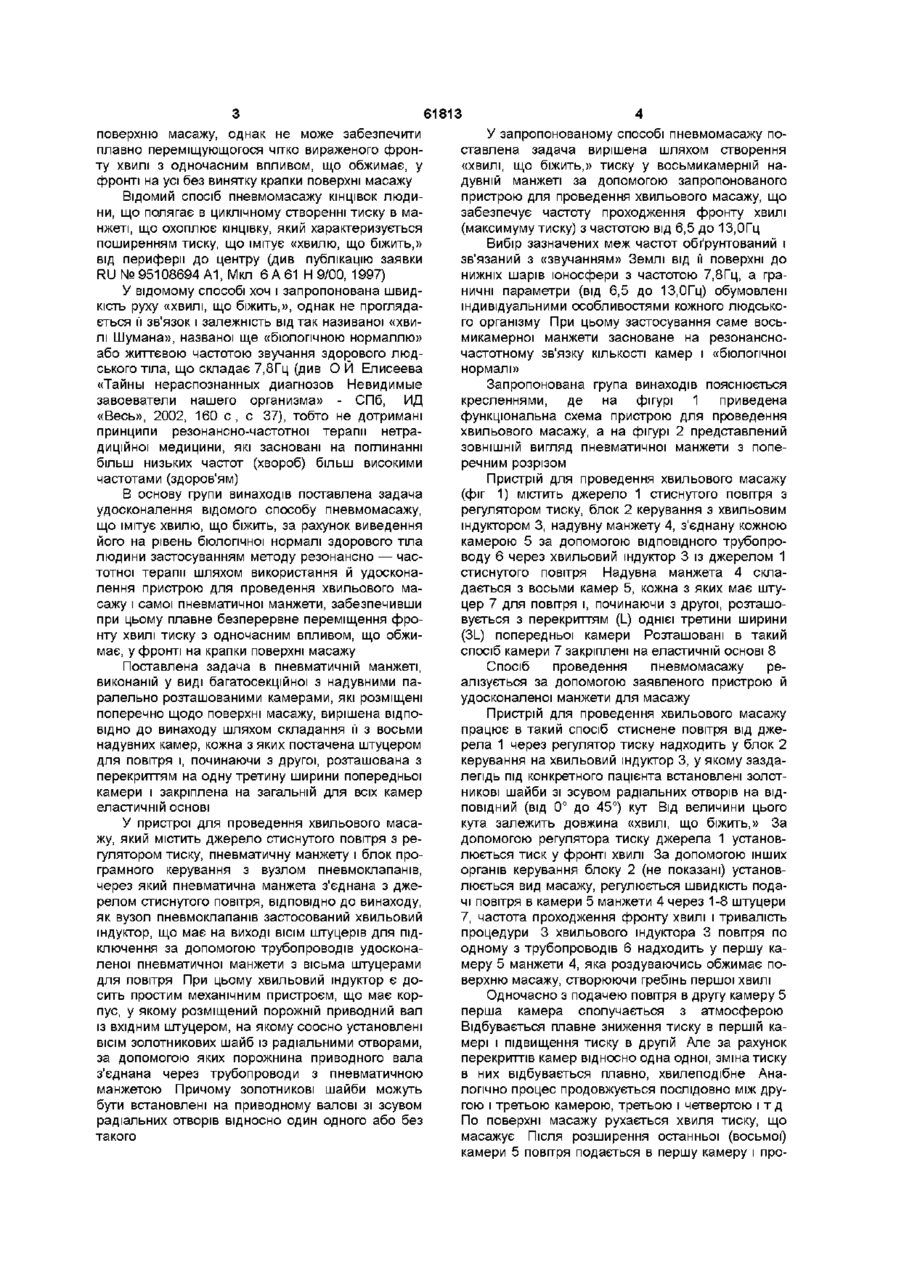

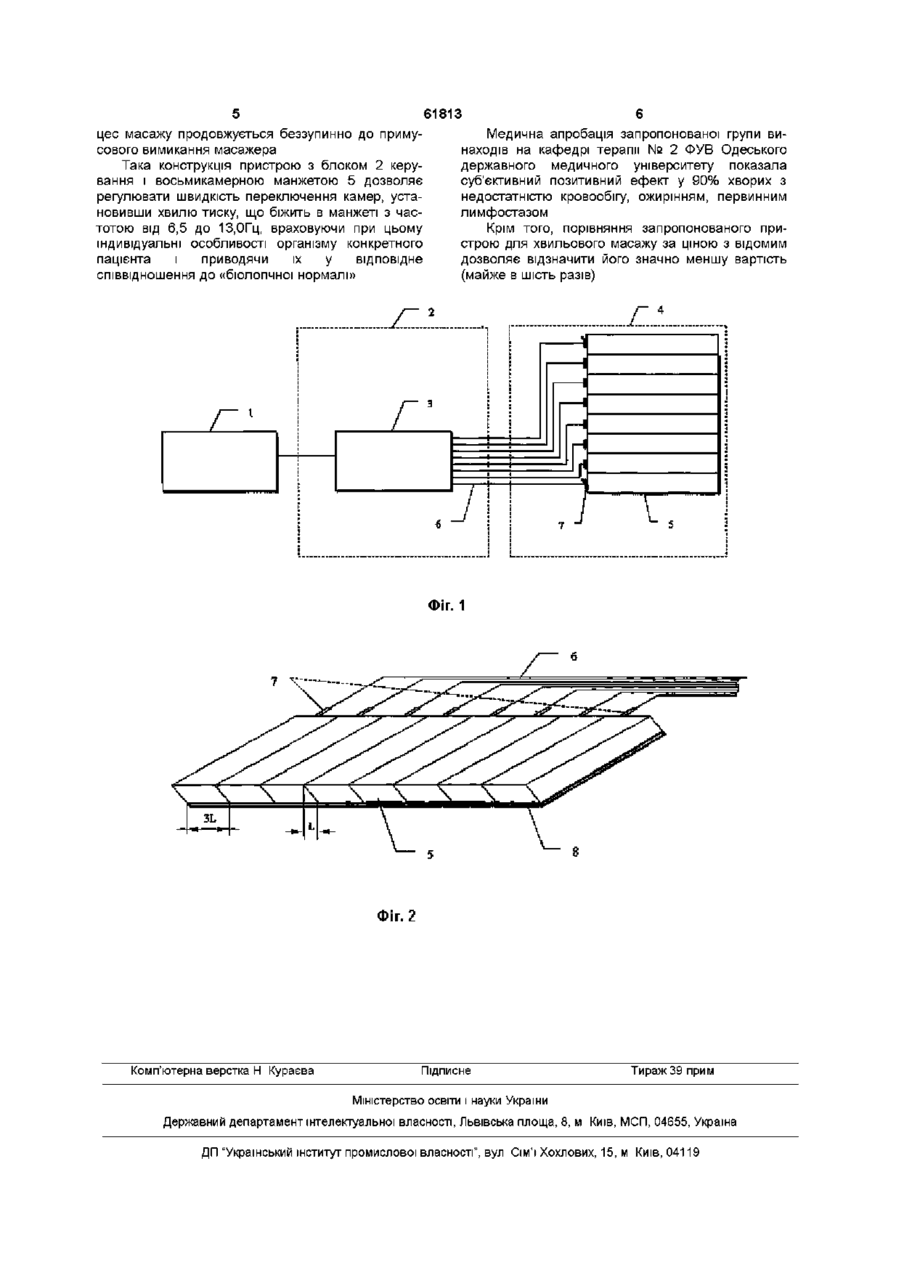

1 Пневматична манжета, що виконана у вигляді багатосекційної манжети з надувними паралельно розташованими камерами, що розміщені поперечно щодо поверхні масажу, яка відрізняється тим, що містить ВІСІМ надувних камер, кожна з яких оснащена штуцером для повітря і, починаючи з другої, розташована з перекриттям на одну третину ширини попередньої камери і закріплена на загальній для усіх камер еластичній основі 2 Пристрій для проведення хвильового масажу, що містить джерело стиснутого повітря з регулятором тиску, пневматичну манжету і блок програмного керування з вузлом пневмоклапанів, через який пневматична манжета з'єднана з джерелом стиснутого повітря, який відрізняється тим, що як вузол пневмоклапанів застосований хвильовий індуктор, вхід якого з'єднаний з виходом джерела стиснутого повітря, а на виході установлено ВІСІМ штуцерів для підключення за допомогою трубопроводів ВІДПОВІДНИХ штуцерів для повітря пнев матичної манжети, виконаної по п 1 3 Пристрій за п 2, який відрізняється тим, що хвильовий індуктор має корпус, у якому розміщений порожнистий привідний вал із вхідним штуцером, на якому СПІВВІСНО установлені ВІСІМ ЗОЛОТНИ КОВИХ шайб із радіальними отворами, за допомогою яких порожнина приводного вала з'єднана з ВІДПОВІДНИМИ штуцерами для підключення пневматичної манжети 4 Пристрій за пп 2, 3, який відрізняється тим, що виконаний з можливістю підключення N пневматичних манжет, виконаних по п 1, де N = 1, 2, З 5 Пристрій за п 2, який відрізняється тим, що золотникові шайби, починаючи з другої, установлені на привідному валу зі зсувом кожного з наступних радіальних отворів на заданий кут 6 Пристрій за п 5, який відрізняється тим, що кут зсуву радіальних отворів золотникових шайб складає від 0° до 45° 7 Спосіб пневмомасажу, що полягає в циклічному створенні тиску в манжеті і характеризується поширенням тиску, що імітує «біжучу хвилю», від периферії до центра, який відрізняється тим, що використовують пристрій для проведення хвильового масажу за пп 2-6, за допомогою якого створюють «біжучу хвилю» тиску в манжеті з частотою від 6,5 до 13,0 Гц ГО 00 (О Запропонована група винаходів відноситься до медицини, зокрема до способу і фізіотерапевтичних засобів для пневматичного масажу, і може бути використана при лікуванні кровоносної і лімфатичної систем, а також у процесі реабілітації м'язів і зв'язувань після гіпсових пов'язок і шин Відомий автоматичний пневмомасажер, що містить джерело стиснутого повітря з регулятором тиску, пневматичну багатосекційну манжету і блок програмного керування з вузлом електропневмоклапанів, через який пневматична манжета з'єднана з джерелом стиснутого повітря, при цьому пневматична манжета має надувні камери, розташовані паралельно одна одній і поперек що до поверхні масажу (див опис до патенту RU № 2020913, МПК5А61 Н 9/00, 1994) У відомому пневмомасажері застосована манжета з надувними камерами різного об'єму і досить складною електронною системою регулювання тиску в цих камерах Основним и недоліком є наявність між камерами «мертвих зон», тобто таких ділянок, на які не прикладується тиск, у результаті чого має місце зворотний ВІДТІК крові і лімфатичної рідини в ділянки, які обжимаються (які масажують), що впливає на ефективність масажу Застосовуваний у комплекті з відомою манжетою массажер є конструктивно складним і досить дорогим (близько 8000 доларів) хоча і дозволяє забезпечити ефект рівномірного впливу на всю 61813 поверхню масажу, однак не може забезпечити плавно переміщующогося чітко вираженого фронту хвилі з одночасним впливом, що обжимає, у фронті на усі без винятку крапки поверхні масажу Відомий спосіб пневмомасажу КІНЦІВОК ЛЮДИНИ, що полягає в циклічному створенні тиску в манжеті, що охоплює кінцівку, який характеризується поширенням тиску, що імітує «хвилю, що біжить,» від периферії до центру (див публікацію заявки RU № 95108694 А1, Мкл 6 А 61 Н 9/00, 1997) У відомому способі хоч і запропонована швидкість руху «хвилі, що біжить,», однак не проглядається її зв'язок і залежність відтак називаної «хвилі Шумана», названої ще «біологічною нормаллю» або життєвою частотою звучання здорового людського тіла, що складає 7,8Гц (див О Й Елисеева «Тайны нераспознанных диагнозов Невидимые завоеватели нашего организма» - СПб, ИД «Весь», 2002, 160 с, с 37), тобто не дотримані принципи резонансно-частотної терапії нетрадиційної медицини, які засновані на поглинанні більш низьких частот (хвороб) більш високими частотами (здоров'ям) В основу групи винаходів поставлена задача удосконалення відомого способу пневмомасажу, що імітує хвилю, що біжить, за рахунок виведення його на рівень біологічної нормалі здорового тіла людини застосуванням методу резонансно — частотної терапії шляхом використання й удосконалення пристрою для проведення хвильового масажу і самої пневматичної манжети, забезпечивши при цьому плавне безперервне переміщення фронту хвилі тиску з одночасним впливом, що обжимає, у фронті на крапки поверхні масажу Поставлена задача в пневматичній манжеті, виконаній у виді багатосекційної з надувними паралельно розташованими камерами, які розміщені поперечно щодо поверхні масажу, вирішена ВІДПОВІДНО до винаходу шляхом складання її з восьми надувних камер, кожна з яких постачена штуцером для повітря і, починаючи з другої, розташована з перекриттям на одну третину ширини попередньої камери і закріплена на загальній для всіх камер еластичній основі У пристрої для проведення хвильового масажу, який містить джерело стиснутого повітря з регулятором тиску, пневматичну манжету і блок програмного керування з вузлом пневмоклапанів, через який пневматична манжета з'єднана з джерелом стиснутого повітря, ВІДПОВІДНО до винаходу, як вузол пневмоклапанів застосований хвильовий індуктор, що має на виході ВІСІМ штуцерів для підключення за допомогою трубопроводів удосконаленої пневматичної манжети з вісьма штуцерами для повітря При цьому хвильовий індуктор є досить простим механічним пристроєм, що має корпус, у якому розміщений порожній приводний вал із вхідним штуцером, на якому соосно установлені ВІСІМ золотникових шайб із радіальними отворами, за допомогою яких порожнина приводного вала з'єднана через трубопроводи з пневматичною манжетою Причому золотникові шайби можуть бути встановлені на приводному валові зі зсувом радіальних отворів відносно один одного або без такого У запропонованому способі пневмомасажу поставлена задача вирішена шляхом створення «хвилі, що біжить,» тиску у восьмикамерній надувній манжеті за допомогою запропонованого пристрою для проведення хвильового масажу, що забезпечує частоту проходження фронту хвилі (максимуму тиску) з частотою від 6,5 до 13,0Гц Вибір зазначених меж частот обґрунтований і зв'язаний з «звучанням» Землі від її поверхні до нижніх шарів іоносфери з частотою 7,8Гц, а граничні параметри (від 6,5 до 13,0Гц) обумовлені індивідуальними особливостями кожного людського організму При цьому застосування саме восьмикамерної манжети засноване на резонансночастотному зв'язку КІЛЬКОСТІ камер і «біологічної нормалі» Запропонована група винаходів пояснюється кресленнями, де на фігурі 1 приведена функціональна схема пристрою для проведення хвильового масажу, а на фігурі 2 представлений ЗОВНІШНІЙ вигляд пневматичної манжети з поперечним розрізом Пристрій для проведення хвильового масажу (фіг 1) містить джерело 1 стиснутого повітря з регулятором тиску, блок 2 керування з хвильовим індуктором 3, надувну манжету 4, з'єднану кожною камерою 5 за допомогою ВІДПОВІДНОГО трубопроводу 6 через хвильовий індуктор 3 із джерелом 1 стиснутого повітря Надувна манжета 4 складається з восьми камер 5, кожна з яких має штуцер 7 для повітря і, починаючи з другої, розташовується з перекриттям (L) однієї третини ширини (3L) попередньої камери Розташовані в такий спосіб камери 7 закріплені на еластичній основі 8 Спосіб проведення пневмомасажу реалізується за допомогою заявленого пристрою й удосконаленої манжети для масажу Пристрій для проведення хвильового масажу працює в такий спосіб стиснене повітря від джерела 1 через регулятор тиску надходить у блок 2 керування на хвильовий індуктор 3, у якому заздалегідь під конкретного пацієнта встановлені золотникові шайби зі зсувом радіальних отворів на ВІДПОВІДНИЙ (ВІД 0° до 45°) кут Від величини цього кута залежить довжина «хвилі, що біжить,» За допомогою регулятора тиску джерела 1 установлюється тиск у фронті хвилі За допомогою інших органів керування блоку 2 (не показані) установлюється вид масажу, регулюється швидкість подачі повітря в камери 5 манжети 4 через 1-8 штуцери 7, частота проходження фронту хвилі і тривалість процедури 3 хвильового індуктора 3 повітря по одному з трубопроводів 6 надходить у першу камеру 5 манжети 4, яка роздуваючись обжимає поверхню масажу, створюючи гребінь першої хвилі Одночасно з подачею повітря в другу камеру 5 перша камера сполучається з атмосферою Відбувається плавне зниження тиску в першій камері і підвищення тиску в другій Але за рахунок перекриттів камер відносно одна одної, зміна тиску в них відбувається плавно, хвилеподібне Аналогічно процес продовжується послідовно між другою і третьою камерою, третьою і четвертою і т д По поверхні масажу рухається хвиля тиску, що масажує Після розширення останньої (восьмої) камери 5 повітря подається в першу камеру і про 61813 цес масажу продовжується беззупинно до примусового вимикання масажера Така конструкція пристрою з блоком 2 керування і восьмикамерною манжетою 5 дозволяє регулювати швидкість переключення камер, установивши хвилю тиску, що біжить в манжеті з частотою від 6,5 до 13,0Гц, враховуючи при цьому індивідуальні особливості організму конкретного пацієнта і приводячи їх у відповідне співвідношення до «біологічної нормалі» Медична апробація запропонованої групи винаходів на кафедрі терапії № 2 ФУВ Одеського державного медичного університету показала суб'єктивний позитивний ефект у 90% хворих з недостатністю кровообігу, ожирінням, первинним лимфостазом Крім того, порівняння запропонованого пристрою для хвильового масажу за ціною з відомим дозволяє відзначити його значно меншу вартість (майже в шість разів) і Фіг. 1 \ \ \ \ \ . \ \ \ . \ Фіг. 2 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
