Пневморозподільник з двостороннім управлінням

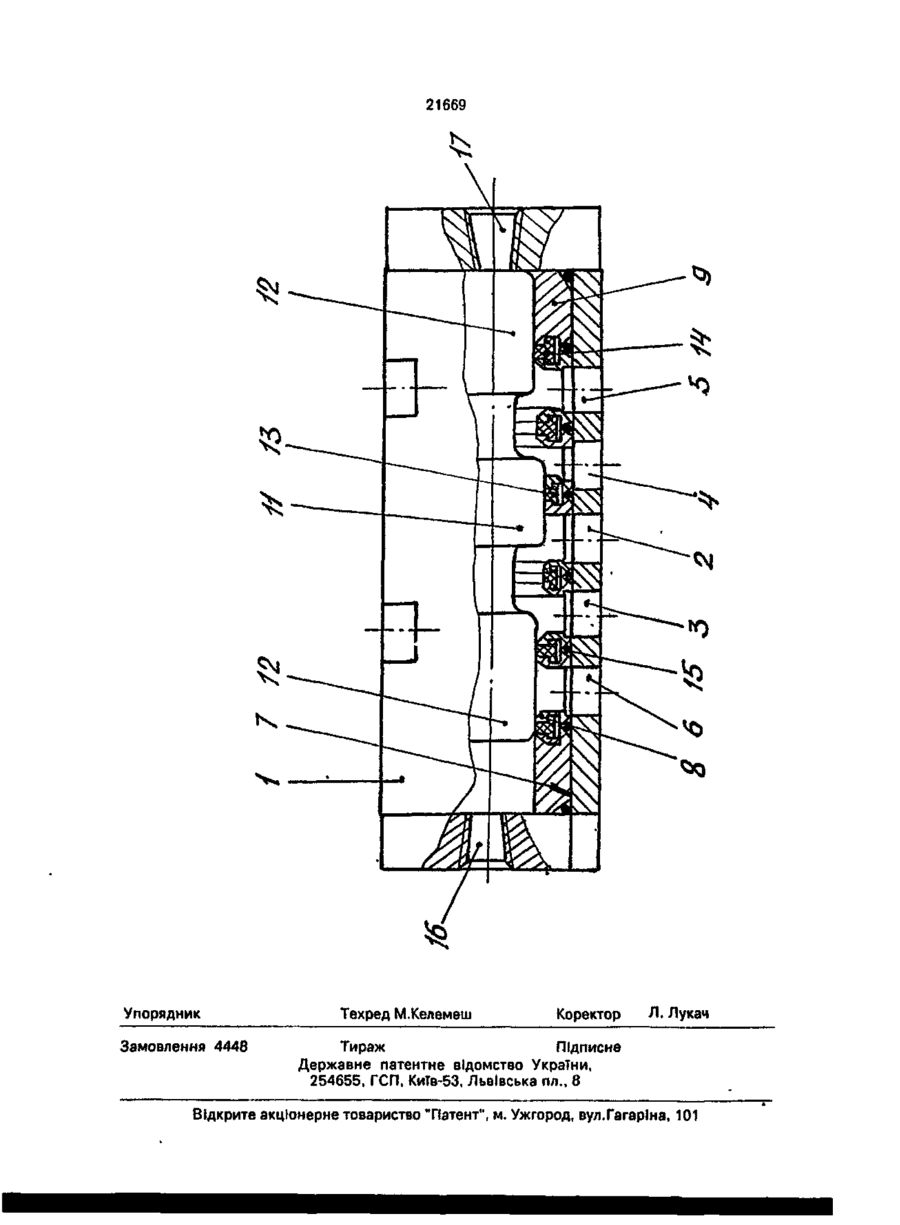

Пневмораспределитель с двухсторонним управлением, содержащий корпус с окнами подвода воздуха, потребителей и атмосферы, цилиндрический золотник с запорными поверхностями скольжения и шейками между ними, о т л и ч а ю щ и й с я тем, что средняя запорная поверхность золотника выполнена большего диаметра чем крайние запорные поверхности. С > Изобретение относится к машиностроению, в частности к пневматическим системам управления машин и механизмов для изменения направления потоков сжатого воздуха из магистрали к исполнительному устройству и из устройства в атмосферу. Известен, например пневмораспределитель 5/2 с двухсторонним управлением, например пневмораспределитель [Авт.св. № 1128004, кл. F 15 В 13/02], содержащий корпус с окнами подвода воздуха, потребителей и атмосферы, цилиндрический золотник с запорными поверхностями скольжения и шейками между ними. Известен пневмораспределитель с двухсторонним пневмоуправлением. Пневмогидроаппараты технологического оборудования, филиал центрального научно-исследовательского института информации и технико-экономических исследований автомобильной промышленности, Тольятти; 1989, с. 18], принятый нами за прототип и содержащий корпус с окнами подвода воздуха, потребителей и атмосферы, цилиндрической расточкой, установленные в ней втулки с уплотнениями и входными, выходными и атмосферными окнами, размещенный во втулках с возможностью возвратно-поступательного перемещения золотник. Недостатками известных пневмораспределителей является отсутствие фиксирог ванного положения золотника в крайних его положениях после снятия управляющего сигнала. При работе пневмораспределителей в блоке с общими каналами атмосферы и установленными в них пневмоглушителями, при одновременном срабатывании нескольких распределителей, в этих каналах создается значительное кратковременное импульсное давление, которое воздействует на золотник неработающих пневмораспределителей и смещает их. Кроме того, для повышения долговечности уплотнительных элементов золотника и достижения минимального ю CS 21669 давления управления натяг уплотнительных колец на золотнике при проектировании выбирается минимальным (в процессе эксплуатации он еще больше уменьшается из-за износа колец) Поэтому после подачи и снятия 5 управляющего сигнала с любой стороны золотника он может возвращаться в исходное положение от вибрации или под собственным весом при отсутствии строгой горизонтальности положения золотника При этом может 10 происходить самопроизвольное срабатывание пневмораспределителя В основу изобретения поставлена задача совершенствования пневмораспределителя с двухсторонним управлением, в 15 котором путем выполнения средней запорной поверхности золотника большего диаметра, чем крайние создается дополнительное усилие от подведенного давления воздуха на золотник в направлении ранее 20 поданного управляющего сигнала, которое обеспечивает удержание золотника в крайних положениях после снятия управляющего сигнала и за счет этого исключается самопроизвольное срабатывание пневмо- 25 распределителя. Поставленная задача решается тем, что в пневмораспределителе, содержащем корпус с окнами подвода воздуха, потребителей и атмосферы, уплотнительные элементы 30 между втулками, подшипниками, корпусом, цилиндрический золотник с запорными поверхностями и шейками между ними, торцевые крышки, согласно изобретению средняя запорная поверхность золотника выполне- 35 на большего диаметра чем крайние запорные поверхности. Проследим причинно-следственную связь между совокупностью существенных признаков и техническим результатом. 40 Выполнив среднюю запорную поверхность золотника большого диаметра, чем крайние поверхности, получаем дополнительную площадь на упомянутой средней уплотнительной поверхности золотника (то 45 есть разность площадей^между средней запорной поверхностью и крайней запорной поверхностью) При этом подведенный воздух воздействует только на эту дополнительную площадь. 50 Этим создается дополнительное усилие, удерживающее золотник в крайнем положении по направлению ранее поданного давления. На чертеже показан пневмораспредели- 55 тель Пневмораспределитель содержит корпус 1 с окном подвода воздуха 2, потребите лей 3 и 4, атмосферными 5 и 6 и цилиндрической расточкой 7, установленные в ней втулки 8 и крайние подшипники 9, в которых расположен золотник 10, имеющий среднюю запорную поверхность 11 большего диаметра и две крайние запорные поверхности 12 меньшегодиаметра. Между втулками 8, подшипниками 9 установлены уплотнительные элементы 13, герметизирующие среднюю опору 11, золотника 10, а также уплотнительные элементы 14, герметизирующие крайние опоры 12 золотника 10. Втулки 8 и подшипники 9 уплотнены в расточке корпуса 1 уплотнительными элементами 15 и зажаты между крышками подачи управляющего сигнала 16 и 17 Пневмораспределитель работает следующим образом При подводе сжатого воздуха в окно 2 и подаче управляющего сигнала в крышку 16 золотник 10 перемещается в крайнее правое положение При этом атмосферное окно 6 отсекается от потребителя 3, который сообщается с входным каналом 2 Окно потребителя 4 сообщается с атмосферным окном 5 Под действием подведенного давления воздуха во входном окне 2 на среднюю запорную поверхность 11 золотника 10 (разница площадей средней опоры 11 и левой крайней опоры 12) последний получает дополнительное усилие слева на золотник 10 которое и удерживает его в крайнем правом положении после снятия управляющего сигнала в крышке 16. При подаче управляющего сигнала справа через крышку 17 на золотник 10, последний преодолевая усилие воздействия воздуха в окне 2 на среднюю запорную поверхность 11, перемещается влево. При этом окно подвода воздуха 2 разобщаете^ от окна потребителя 3 который при дальнейшем движении золотника 10 влево сообщается с атмосферным окном 6 Давление воздуха слева на среднюю запорную поверхность 11 падает до нуля, окно потребителя 4 разобщается от окна 5 и сообщается с окном потребителя 2. Под действием давления воздуха в окне потребителя 4 на среднюю запорную поверхность 11 золотника 10 справа последний воспринимает дополнительное усилие и золотник 10 перемещается в крайнее левое положение и удерживается в этом положении после снятия управляющего сигнала в крышке 17. Как видно из описания работы пневмораспределителя, осуществимость изобретения очевидна. 21669 Упорядник Замовлення 4448 Техред М.Келемеш Коректор Л. Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
