Радіально-поршневий гідромотор
Формула / Реферат
Текст

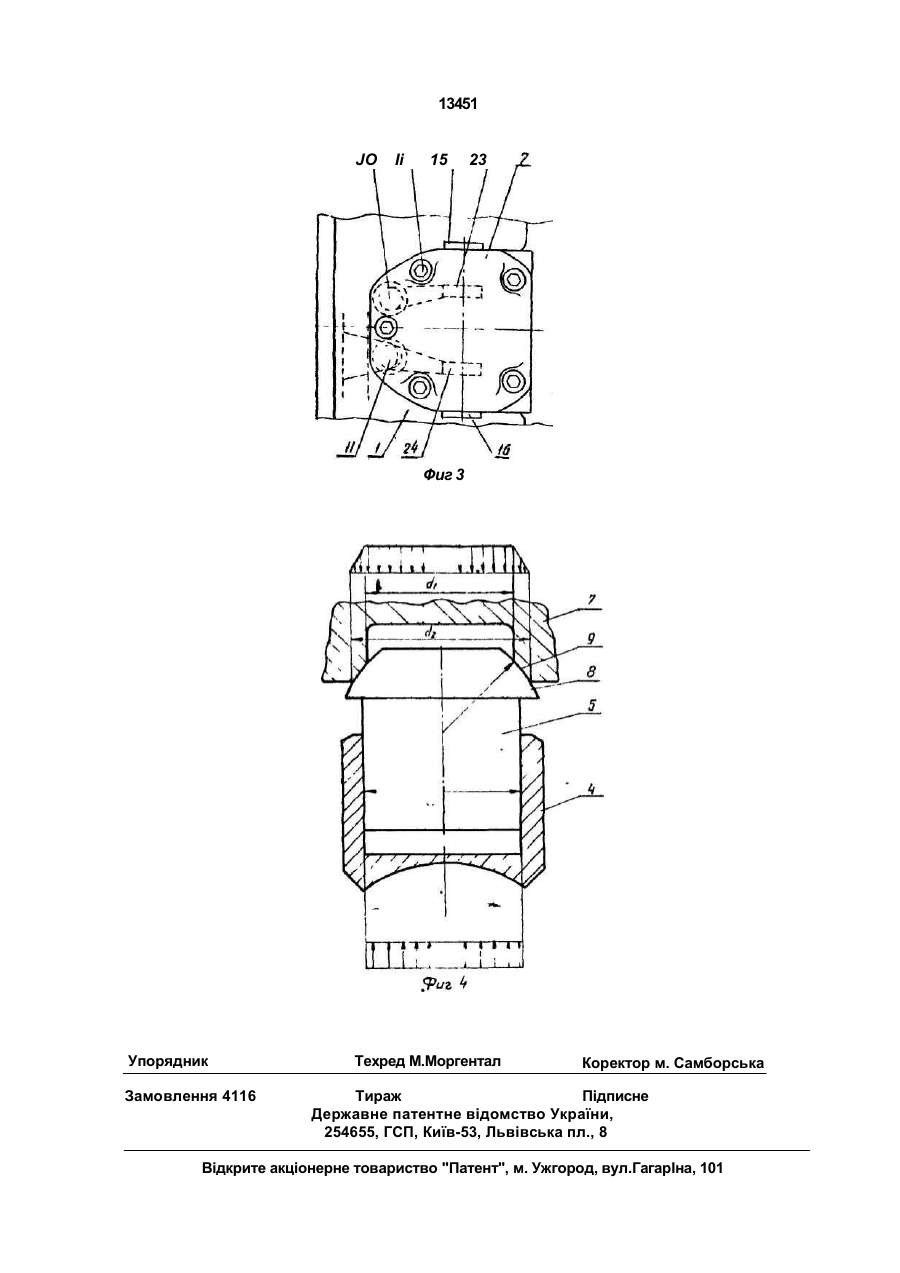

1. Радиально-поршневой гидромотор, содержащий корпус с размещенным в его полости эксцентриковым выходным валом и поршневыми группами, каждая из которых включает сопряженные между собой с обра зованием рабочей камеры цилиндр и пор шень, установленные с возможностью качания в плоскости вращения эксцентри кового вала и взаимодействия с эксцентри ком этого вала и закрепленной на корпусе крышкой цилиндра, причем одна из деталей поршневой іруппьі в зоне контакта с крыш кой цилиндра имеет выпуклый по радиусу наружу участок сферической поверхности и сопряжена с участком внутренней сфериче ской поверхности крышки, а каждая порш невая группа имеет расположенное в крышке цилиндра индивидуальное распре делительное устройство для попеременного сообщения рабочей камеры при качательном движении поршневой группы с канала ми подвода и отвода рабочей жидкости в крышке, о т л и ч а ю щ и й с я тем, что индивидуальное распределительное устройство выполнено в соответствии с трехлинейным золотниковым гидрораспределителем, цилиндрический золотник которого расположен в расточке крышки или соответствующей детали корпуса, выпотненной в поперечном направлении относительно оси эксцентрика, и шарнирно соединен при помощи надставки с деталью поршневой группы, контактирующей с крышкой цилиндра. 2. Гидромотор по п.1, от л и ч а ю щи йс я тем, что шарнирное соединение зологника и надставки выполнено сферическим. 3. Гидромотор по пп.1 и 2, отличаю щий с я тем, что расточка крышки выполнена сквозной и снабжена расположенными на ее концах заглушками, установленными с обра зованием торцевых пространств по обе стороны золотника, а крышка снабжена каналами для соединения торцевых про странств с полостью корпуса. 4. Гидромотор по п.З, отличающийс я тем, что цилиндрический золотник вы полнен ступенчатым со ступенями большего диаметра по концсм, а расточка крышки снабжена двумя кольцевыми канавками, ох ватывающими ступени большего диаметра золотника при его нейтральном положении и соединенными с указанными каналами подвода и отвода рабочей жидкости. 5. Гидромотор по пп.1-4, о т л и ч а ю щ и й с я тем, что диаметр детали поршневой группы в зоне сопряжения с цилиндром соот ветствует среднему диаметру опорной сфери ческой поверхности на крышке цилиндра. С > ел О 13451 JO Іі 15 23 Фиг 3 Упорядник Замовлення 4116 Техред М.Моргентал Коректор м. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюRadial-piston hydro-motor
Назва патенту російськоюРадиально-поршневой гидромотор
МПК / Мітки
МПК: F03C 1/00
Мітки: радіально-поршневий, гідромотор
