Відцентровий насос

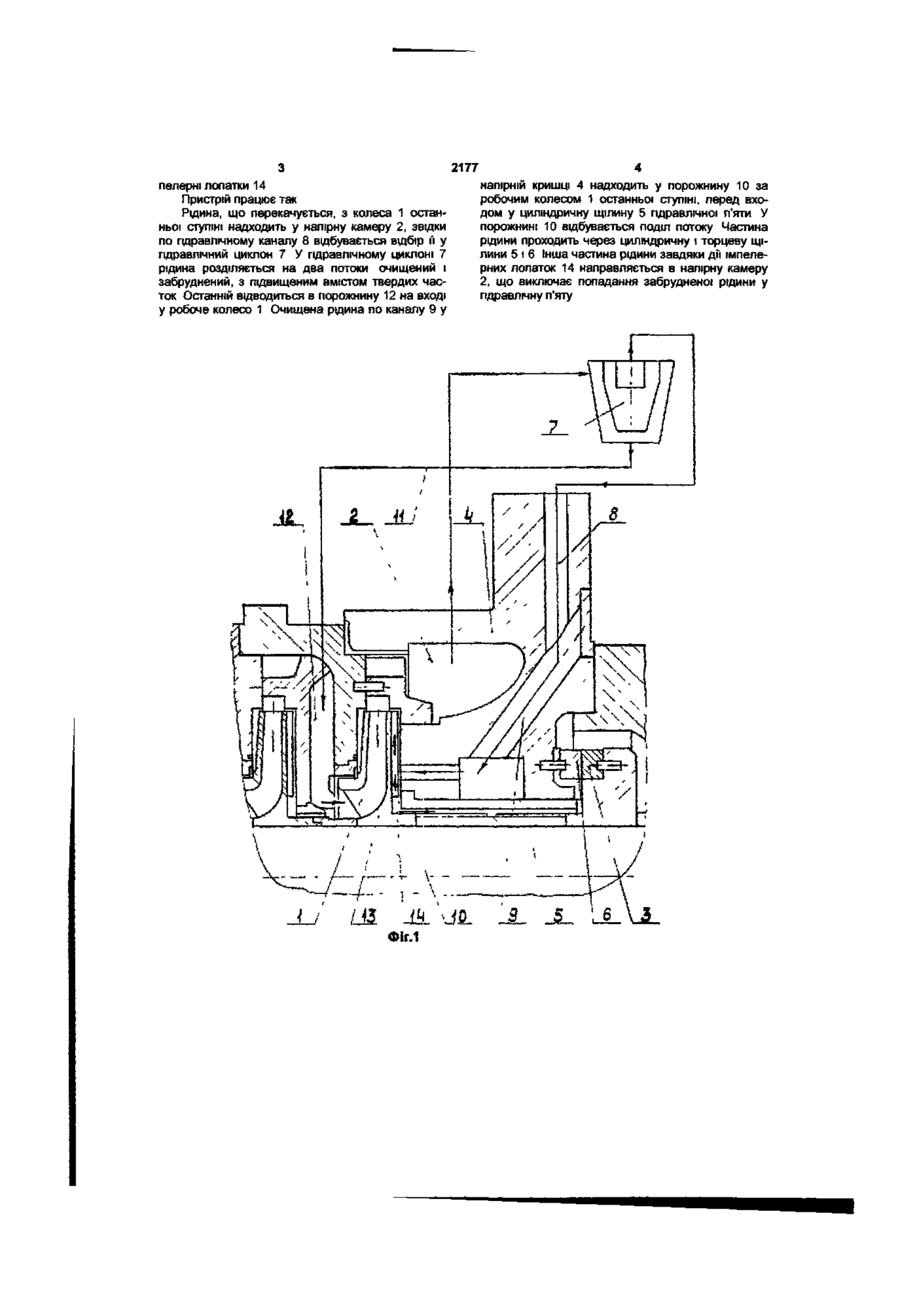

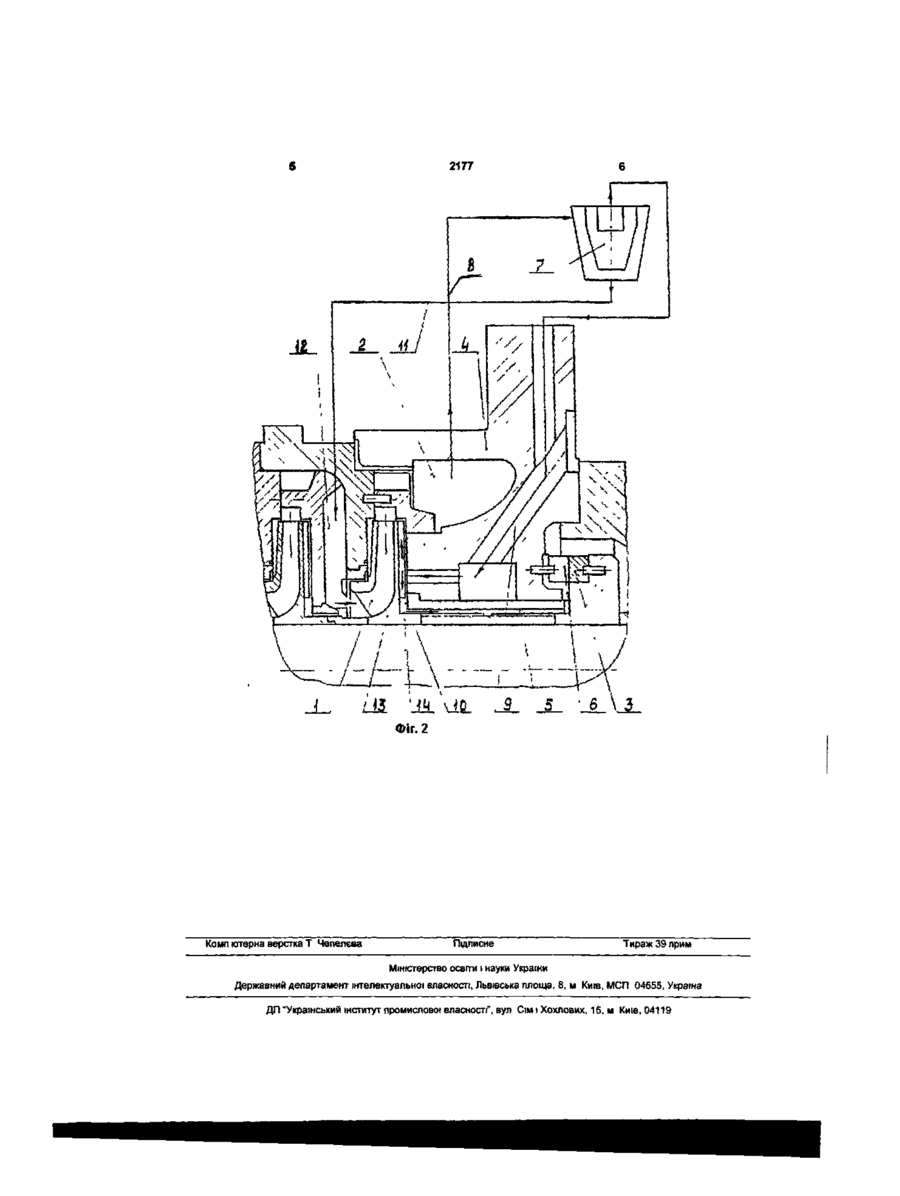

Відцентровий насос, що містить ротор з однобічним розташуванням робочих коліс, напірну камеру і гідравлічну п'яту з розвантажувальним диском, що утворює з напірною кришкою циліндричну і торцеву щілини, який відрізняється тим, що додатково забезпечений гідравлічним циклоном, який сполучений каналами з порожниною на вході у робоче колесо останнього ступеня, напірною камерою і порожниною за робочим колесом останнього ступеня перед циліндричною щілиною гідравлічної п'яти, причому на ведучому диску робочого колеса виконані імпелерні лопатки створення відцентрового насоса шляхом уведення нового елемента і, як наслідок, зміна зв'язків між існуючими елементами, щоб забезпечити підведення до гідравлічно» п'яти рідини, що перекачується, очищеної від твердих часток Поставлена задача розв'язується таким способом насос додатково оснащується гідравлічним циклоном, що сполучений спеціальними каналами з проточною частиною насоса, а на ведучому диску колеса останньої ступіні виконані імпелерні лопатки Таке конструктивне виконання забезпечує очистку рідини, що протікає через вузол гідравлічної п'яти, від твердих часток, і це істотно підвищує надійність і ресурс роботи вузла гідравлічного розвантаження від осьових сил і насоса в цілому На малюнку зображений розріз насоса Насос містить ротор з однобічним розташуванням робочих коліс 1, напірну камеру 2 і гідравлічну п'яту Гідравлічна п'ята включає розвантажувальний диск 3, що утворить з напірною кришкою 4 циліндричну і торцеву щілини 5 і 6 Насос має гідравлічний циклон 7, що сполучений каналом 8 з напірною камерою, каналом 9 у напірній кришці з порожниною 10 за робочим колесом останньої ступіні перед циліндричною щілиною гідравлічної п'яти і каналом 11 з порожниною 12 перед робочим колесом останньої ступіні На ведучому диску 13 робочого колеса останньої ступіні виконані їм CM < п 2177 пелерні лопатки 14 Пристрій працює так Рідина, що перекачується, з колеса 1 останньої ступіні надходить у напірну камеру 2, звідки по гідравлічному каналу 8 відбувається відбір й у гідравлічний циклон 7 У гідравлічному циклоні 7 рідина розділяється на два потоки очищений < забруднений, з підвищеним вмістом твердих часток Останній відводиться в порожнину 12 на вході у робоче колесо 1 Очищена рідина по каналу 9 у LSL Ж. ФІГ.1 напірній кришці 4 надходить у порожнину 10 за робочим колесом 1 останньої ступіні, перед входом у циліндричну щілину 5 гідравлічної п'яти У порожнині 10 відбувається поділ потоку Частина рідини проходить через циліндричну і торцеву щілини 5 і 6 Інша частина рідини завдяки дн імпелерних лопаток 14 направляється в напірну камеру 2, що виключає попадання забрудненої рідини у гідравлічну п'яту 2177 L. Комп ютерна верстка Т Чепелєва til г Ж \1L Л. J Підписне '6 Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП 04655, Україна ДП "Український інститут промислової власності", вул Сім і Хохлових, 15, м Київ, 04119
