Биметаллический вкладыш шарнира сколь­жения универсального шпинделя, содержащий стальную сердцевину и слой бронзы на трущихся поверхностях, отличающийся тем, что стальная сердцевина выполнена в виде тонкостенного стер­жня, образованного связанными друг с другом уп­ругой цилиндрической панелью и призматической пластинкой, при этом первоначальная стрелка ци­линдрической панели составляет 0,7-7 ее толщи­ны, а толщина пластинки — не менее толщины цилиндричесой панели, причем трущиеся поверх­ности содержат слой антифрикционного износо­стойкого самосмазывающего материала толщиной 0,05-0,15 высоты профиля стержня.

Текст

Изобретение относится к области, машиностроения, а именно к изготовлению вкладышей шарнира скольжения универсальных шпинделей, и может быть использовано в металлургии и других отраслях промышленности. Известен вкладыш, выполненный из двух одинаковых элементов, соединенных между собой пальцем, радиус цилиндрической рабочей поверхности каждого элемента вкладыша составляет 0,9 от радиуса цилиндрической рабочей поверхности вилки универсального шпинделя (А.с. СССР №907324, кл. F16D3/30, опубл. 1982). Известный вкладыш сложен в изготовлении и техническом уходе при эксплуатации. Известен вкладыш, имеющий плоскую и цилиндрическую контактные поверхности, которые в продольном направлении выполнены с твердостью, увеличивающейся от центра вкладыша к его концам (А.с. СССР №868162, кл. F16D3/26, B21B27/02, опубл. 1981). Известный вкладыш сложен в изготовлении, а также не обеспечивает длительной работы без износа цилиндрической рабочей поверхности вилки универсального шпинделя. Известен биметаллический вкладыш, выбранный авторами в качестве прототипа, содержащий стальную сердцевину и слой. бронзы на трущихся поверхностях (Иванченко Ф.К. и др. Динамика и прочность прокатного оборудования. - М.: Металлургия, 1970. - С.127). Известный вкладыш не обеспечивает уменьшение износа рабочих поверхностей вкладышей и контактирующих с ним поверхностей вилки универсального шпинделя, что объясняется увеличением жесткости стальной сердцевины по сравнению с бронзовой - модуль упругости E у стали в 2 раза выше чем у бронзы, а коэффициент Пуассона m значительно меньше чем у бронзы. Учитывая, что универсальные шпиндели в основном применяются для привода валков рабочих клетей прокатных станов, где действуют значительные ударные нагрузки, снижение упругих свойств вкладышей ухудшает восприимчивость ударных нагрузок и ведет к ускоренному выходу из строя вкладышей и вилки универсального шпинделя. В основу изобретения положена задача разработать конструкцию биметаллического вкладыша шарнира скольжения универсального шпинделя, которая за счет увеличения упругих свойств вкладыша и уменьшения износа за счет плакирования 'рабочих поверхностей вкладыша антифрикционными самосмазывающимися материалами, обеспечила бы повышение срока службы вкладышей и вилки универсального шпинделя. Поставленная техническая задача достигается тем, что в известном биметаллическом вкладыше, содержащем сплошную стальную сердцевину и слой бронзы на трущихся поверхностях, сердцевина выполнена в виде тонкостенного стержня, содержащего упругий элемент в виде цилиндрической панели и призматическую пластинку, при этом первоначальная стрелка цилиндрической панели W 0 составляет 0,7 ¸ 7 ее толщины, а толщина пластинки не менее толщины цилиндрической панели, причем трущиеся поверхности содержат слои антифрикционного износостойкого самосмазывающегося материала толщиной 0,05 ¸ 0,15 высоты профиля стержня. Сопоставительный анализ заявляемого решения с прототипом показывает, что повышение срока службы вкладышей и вилки шарнира скольжения универсального шпинделя достигается новым конструктивным выполнением биметаллического вкладыша. Входящая в состав профиля стержня вкладыша цилиндрическая панель, находясь под действием давления, передающего крутящий момент, работает на сжатие, совершая упругие перемещения Wmax по нормали к срединной поверхности, амортизируя при этом действие ударной нагрузки. Величина этих перемещений зависит от толщины цилиндрической панели h, от первоначальной стрелки ее W 0, ширины панели B и может быть определена, например, по формуле где P - давление, действующее на панель, кг/см2; E - модуль упругости материала панели, кг/см2; B - ширина панели, см; h - толщина панели, см; W 0 - первоначальная стрелка панели, см; (см.: Справочник машиностроителя / Под ред. С.В. Серепсена. - Т.3. - М.: Гос. научно-техн. изд-во машиностр. литературы, 1963. - С.178). Подбирая определенные соотношения между W 0 и h, можно иметь различную жесткость упругого элемента. Испытания устройства (результаты представлены в таблице) показали, что при соотношении , а жесткость профиля стержня настолько высока, что перемещения ничтожно мало для гашения ударной нагрузки: при соотношении высокая и составляет что гибкость профиля стержня но при этом возникающие в стержне напряжения сжатия выше допускаемых напряжений. Оптимальными соотношениями являются 0,7 - 7. Толщина призматической пластинки должна быть не менее толщины цилиндрической панели, так как стержень имеет симметричный замкнутый профиль и возникающие в нем напряжения будут одинаковы для одинаковой толщины цилиндрической панели и пластинки. Другие большие толщины пластинки являются производной величины первоначальной стрелки Так как отношение ширины стержней к их толщине , такие стержни считаются тонкостенными (Справочник машиностроителя / Под ред. С.В. Серепсена. - Т.3. - М.: Гос. научно-техн. изд-во машиностр. литературы, 1963. - С.131). Для уменьшения износа трущихся поверхностей биметаллического вкладыша они плакируются слоем антифрикционного износостойкого самосмазывающегося материала. Толщина этого слоя должна быть в пределах 0,05 - 0,15 высоты профиля стержня, что соответствует 5 - 7мм, так как допустимая величина износа вкладыша составляет 3 - 4мм (Иванченко Ф.К. и др. Динамика и прочность прокатного оборудования. М.: Металлургия, 1970. - С.115). Пример. На чертеже (фиг.) изображен биметаллический вкладыш шарнира скольжения универсального шпинделя клети 580 сортопрокатного стана 600. Вкладыш состоит из полого тонкостенного стержня 1 и слоя антифрикционного износостойкого материала 2. Тонкостенный стержень изготовили методом сварки из цилиндрической панели 3, свальцованной из листа d = 10мм ст.3 и призматической пластинки 4, вырезанной из листа d = 10мм ст.3. Затем произвели наплавку печным способом слоя антифрикционного износостойкого самосмазывающегося материала, состоящего из матрицы в виде бронзы и наполнителя в виде графитизированной стальной дроби и твердой смазки в виде кристаллического графита. Действующую удельную нагрузку определили по формуле И.М. Мееровича при прокатке швеллера №20. где Mкр - передаваемый шпинделем крутящий момент 18см; B - ширина вкладыша 16см; l0 - длина контакта вкладыша 20см; x, y - текущие координаты данной точки, для наиболее нагруженной точки x = 0, y = 0; l - длина вкладыша 43,8см; Максимальное перемещение цилиндрической панели, т.е. гибкость определили по формуле: где P - давление - 475кг/см2; B - ширина цилиндрической панели - 15см; E - модуль упругости стали - 2×106кг/см2; h - толщина цилиндрической панели - 1,0см; W 0 - первоначальная стрелка цил. панели - 2,5см; После наплавки вкладыши подвергли механической обработке. Срок службы таких вкладышей, установленных в шарнирах скольжения универсальных шпинделей клетей 580 стана 600 вместо биметаллических вкладышей со сплошной стальной сердцевиной и бронзовой наплавкой на трущихся поверхностях и срок службы вилок универсальных шпинделей повысился в 2 раза. Использование предлагаемой конструкции биметаллического вкладыша шарнира скольжения универсального шпинделя по сравнению с известными обеспечивает следующие преимущества: повышение срока службы вкладышей и универсальных шпинделей; значительную экономию цветных и черных металлов на изготовление вкладышей; возможность повышения скорости вращения универсальных шпинделей.

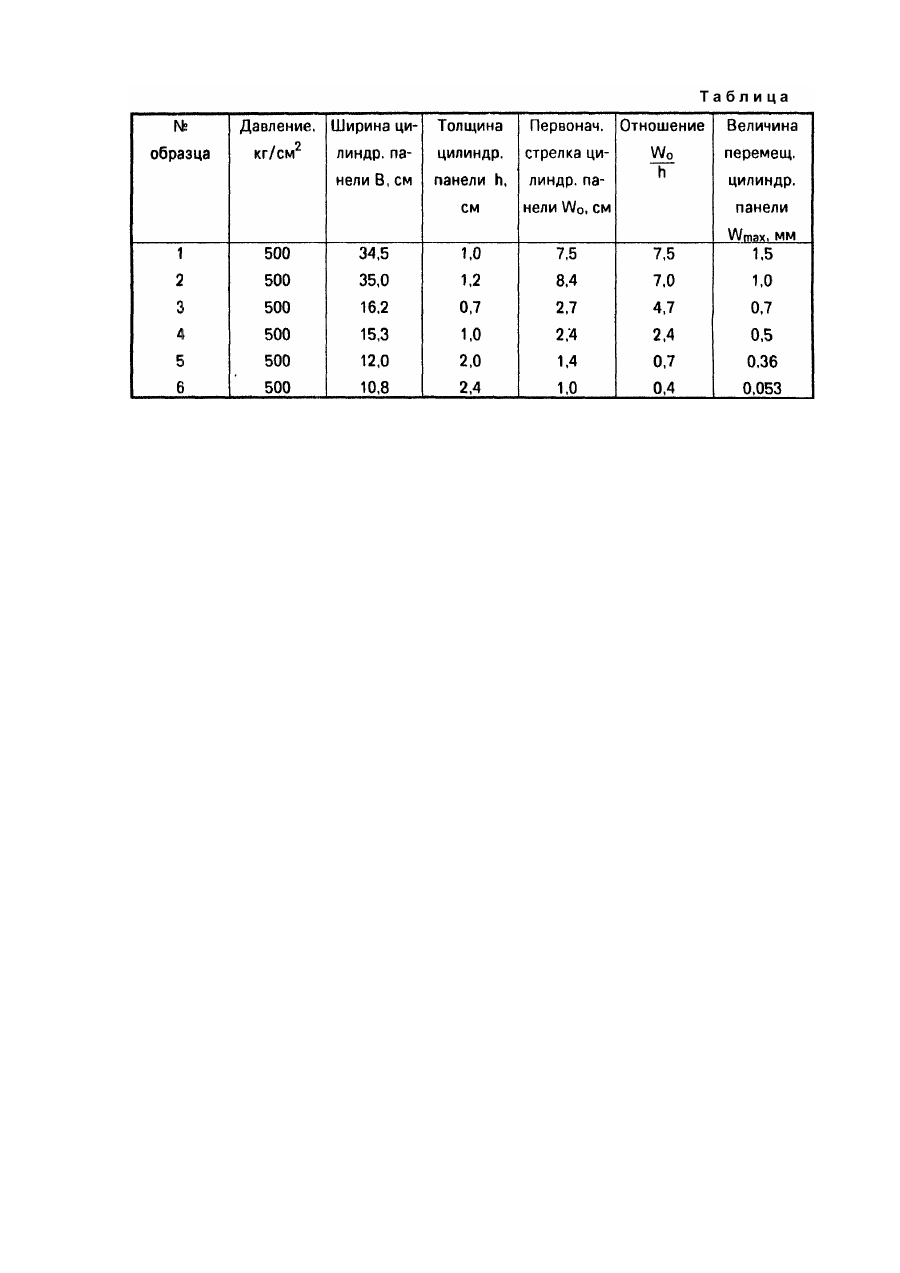

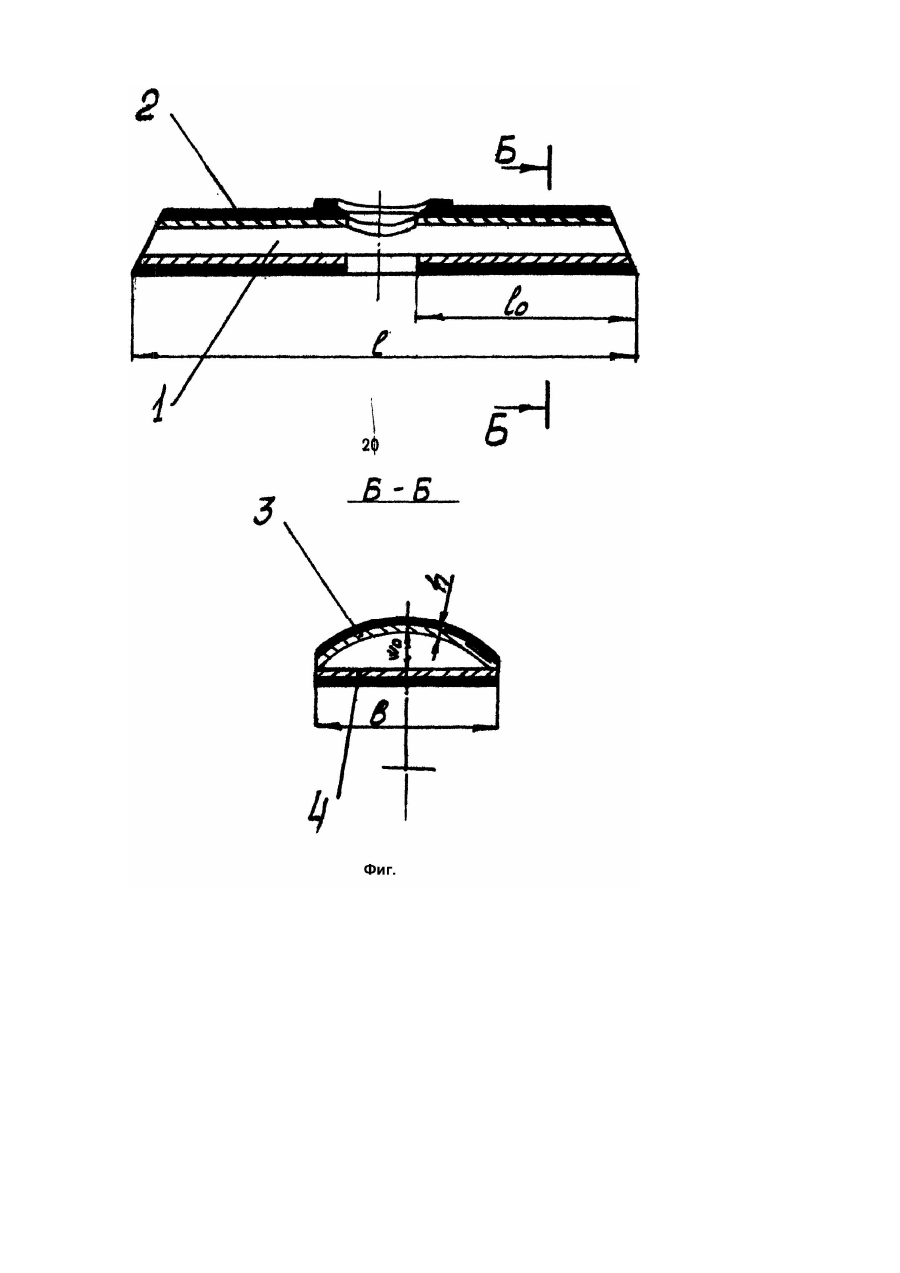

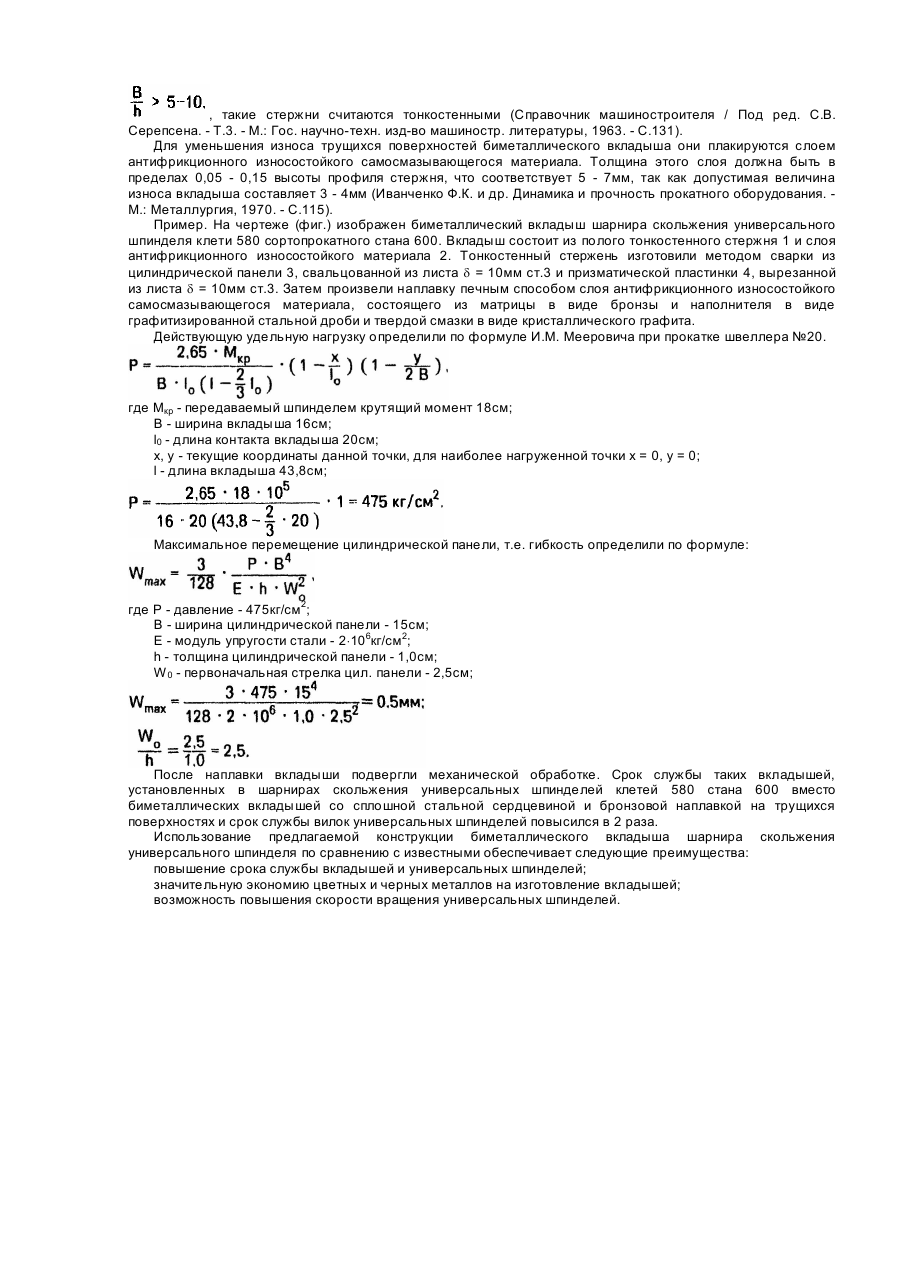

Дивитися

Додаткова інформація

Назва патенту англійською

Bimetal insert of slide hinge of universal spindle

Автори англійською

Trakshynskyi Roman Borysovych, Grebeniukov Anatolii Vasyliovych, Soloviov Volodymyr Andriovych

Назва патенту російською

Биметаллический вкладыш шарнира скольжения универсального шпинделя

Автори російською

Тракшинский Роман Борисович, Гребенюков Анатолий Васильевич, Соловьев Владимир Андреевич

МПК / Мітки

МПК: F16D 3/26

Мітки: біметалевий, шарніра, шпинделя, ковзання, вкладиш, універсального
