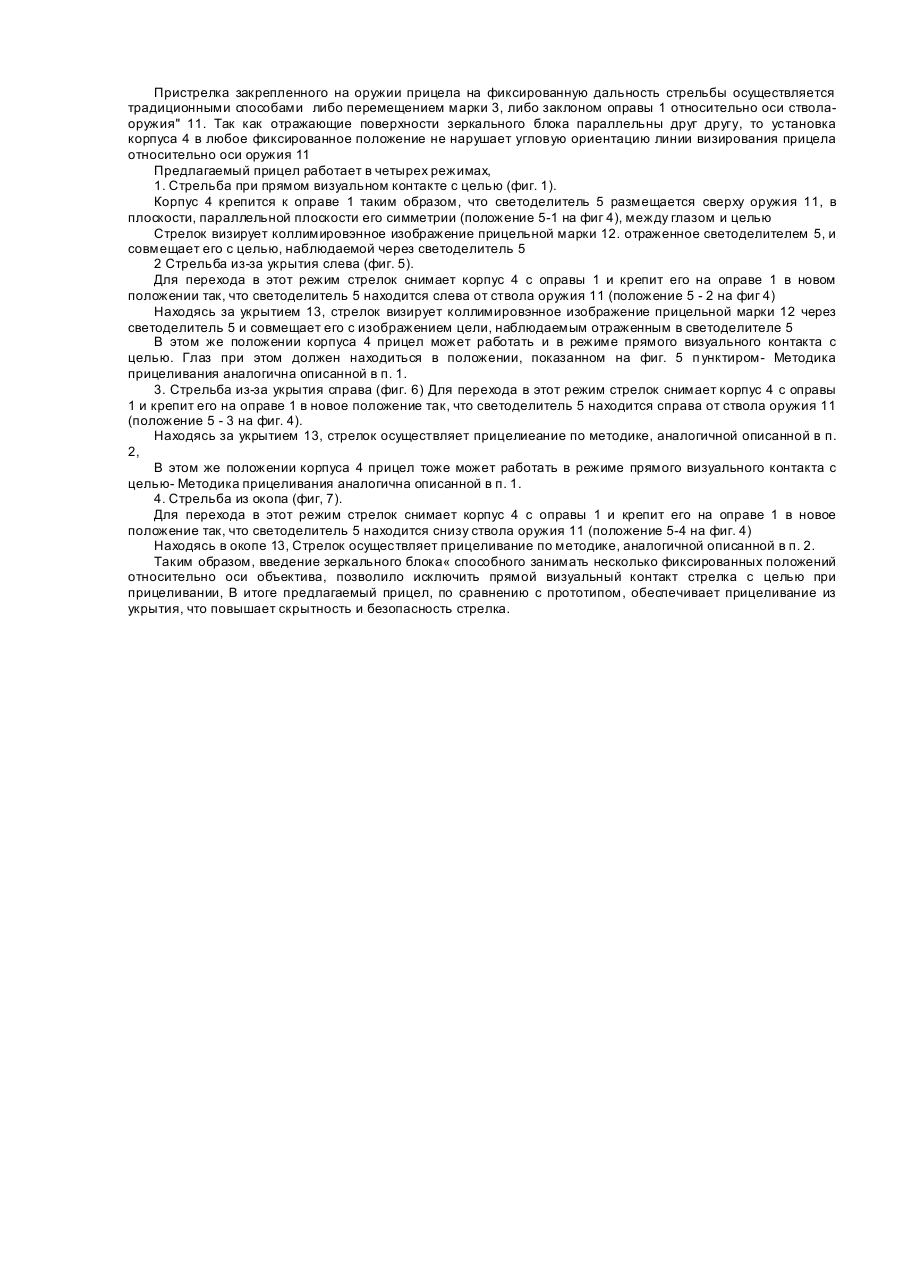

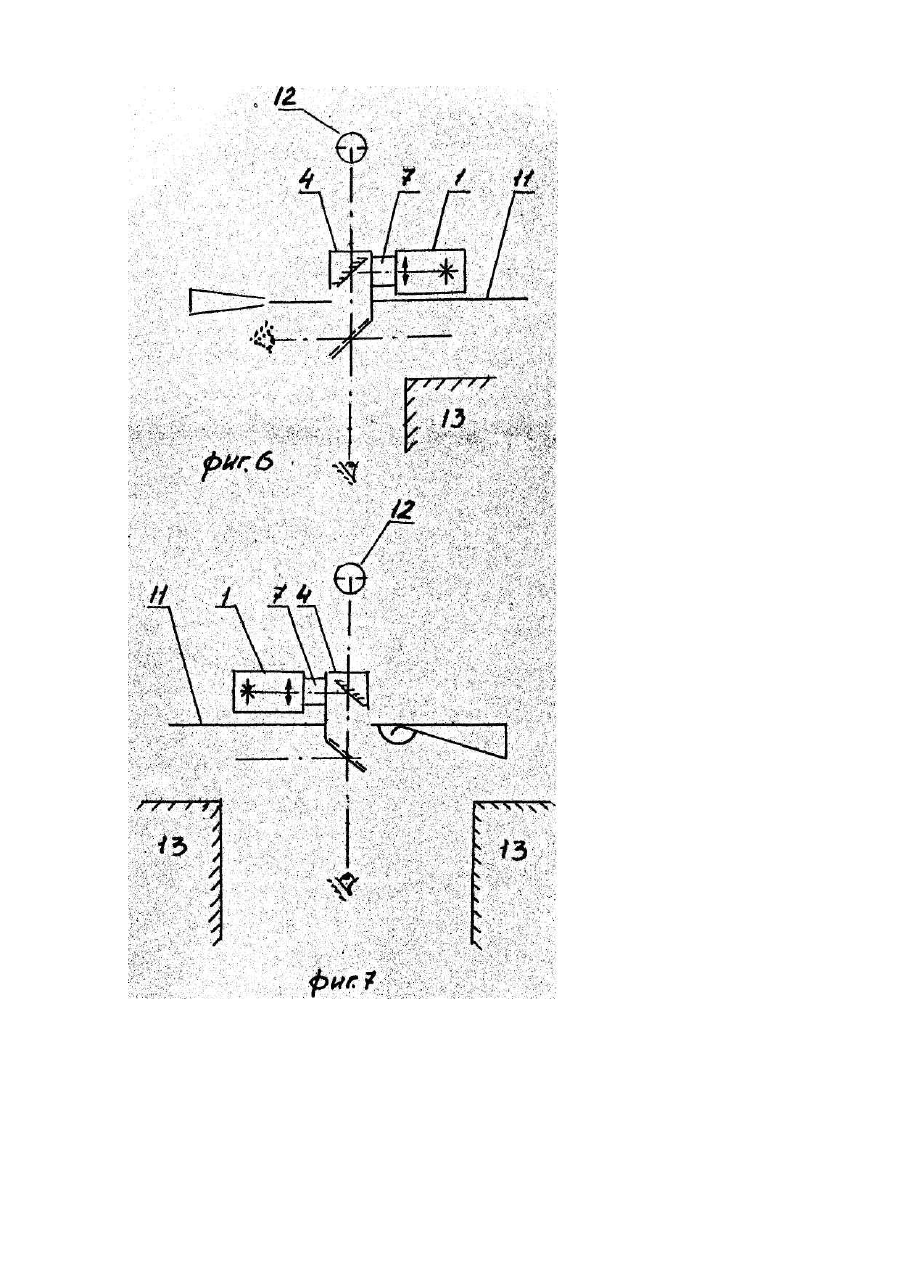

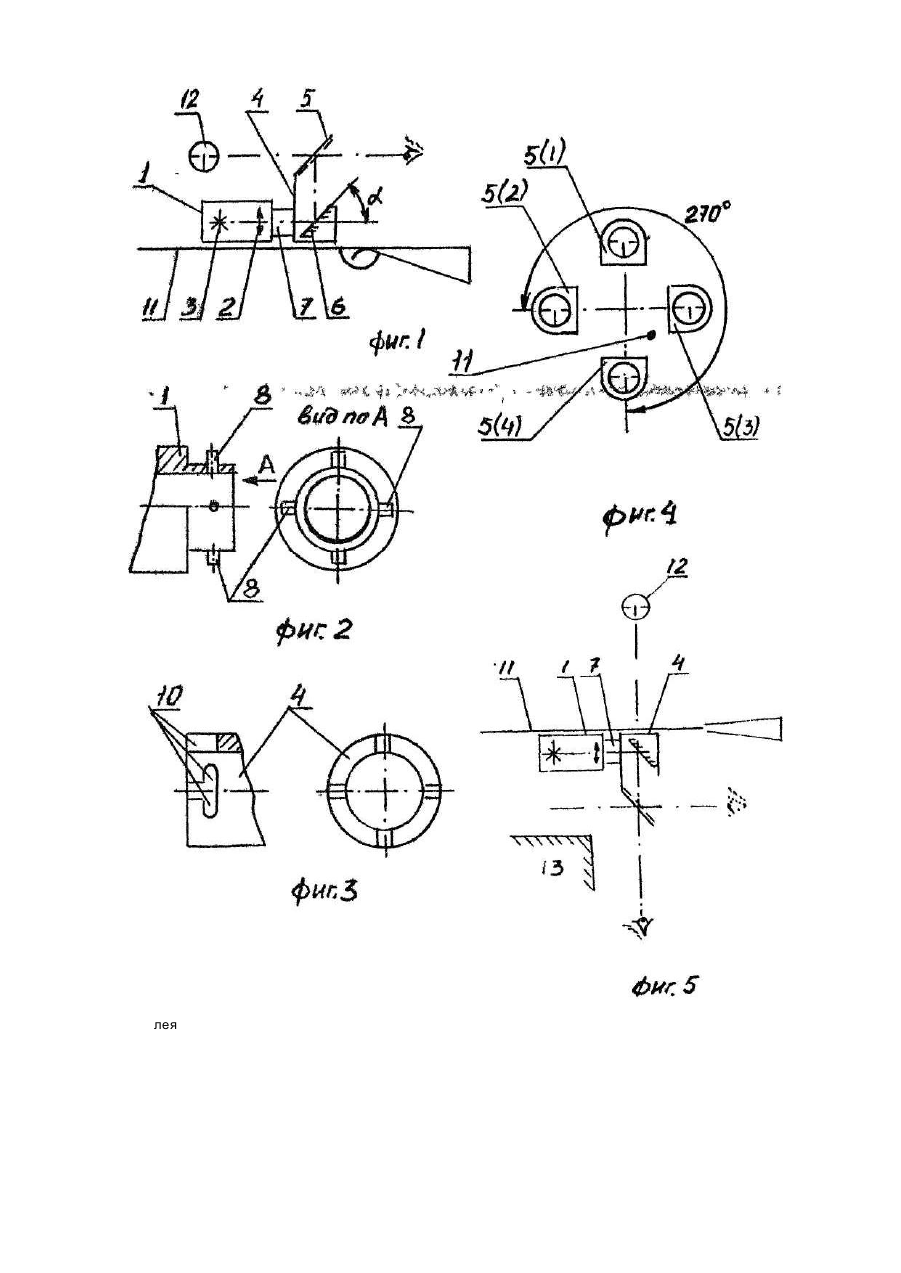

Предлагаемое техническое решение относится к области оптического прицелостроения, в частности к коллиматорным оптическим прицелам для боевого стрелкового и охотничьего оружия, и может использоваться при их разработке. Все известные коллиматорные прицелы строятся на базе светоделителя (полупрозрачного зеркала), который установлен между глазом стрелка и пространством целей, и марку (сетки), размещенной в фокальной поверхности объектива: линзового [Лазарев Л.П. Оптико-электронные приборы наведения. М., "Ма шиностроение", 1989. с. 247-250; АВТ.СВ. № 794583, кл. С 02 В 27/00, БИ № 1, 1981], зеркального [Указанная книга . Л,П. Лазарева, с. 250-253; Авт. св. № 556403, кл. G 02 В 27/30, БИ № 16.1977], зеркальнолинзового [Бородин В.И., Рыльский Г.И. Пилотажные комплексы и системы управления самолетов и вертолетов. М., "Ма шиностроение", 1978, с. 151-152; Авт.св. №556402, кл. G 02 В 23/00, БИ № 16,1977] или голографического [Сенаторов В. Н., Буйнов Г.Н. Применение голографических оптических элементов в широкоугольных системах отображения информации (тезисы доклада). Международная конференция по голографии, корреляционной оптике и регистрирующим материалам, Черновцы, 1993] С точки зрений высокой точности прицеливания и удобств компановки на стрелковом оружии преимущество следует о тдать схеме с линзовым объективом. Из рассмотренных прицелов к предлагаемому наиболее близок линзовый коллиматорный прицел, описанный в указанной книге Л.П.Лазарева и принятый за прототип. Прицел содержит оправу с установленным в ней объективом и маркой, светоделитель, который размещен на выходе объектива наклонно к его оптической оси, и зеркало помещенное между объективом и маркой. Недостаток известного прицела заключается в том, что при прицеливании с ним требуется прямой визуальный контакт стрелка с целью - стрелок наблюдает и визирует цель через светоделитель. Это приводит к тому, что стрелок подвергает себя опасности быть обнаруженным и пораженным раньше чем сам произведет выстрел при боевых действиях. При охоте это приводит к преждевременному обнаружению стрелка дичью. В предлагаемом изобретении решалась задача создания прицела, обеспечивающего прицеливание без прямого визуального контакта стрелка с целью: из укрытия, из-за угла. Поставленная задача достигается тем, что в известном прицеле, содержащем оправу с установленными в ней объективом и маркой, светоделитель, который размещен на выходе объектива наклонно к его оптической оси, и зеркало, - последнее установлено между объективом и светоделителем так, что зеркало и светоделитель образуют зеркальный блок с параллельными плоскостями, укрепленный в корпусе, кроме того прицел снабжен механизмом для крепления корпуса к оправе в фиксированные угловые положения при вращении относительно оптической оси объектива. Сопоставительный анализ с прототипом показывает, что заявляемый прицел Отличается местом расположения и ориентацией зеркала, а также наличием механизма для - крепления корпуса к оправе в фиксированные угловые положения. Поскольку в иных те хнических решениях в области оптического прицелостроения предложенная совокупность признаков не обнаружена, то можно сделать вывод, что предложенный прицел является новым. Анализ структурной схемы Предлагаемого прицела показывает, что она реализуется известной оптикомеханической элементной базой, что позволяет сделать вывод о возможности промышленного применения заявляемого устройства. Данное утверждение подтверждается также наличием опытного образца коллиматорного прицела. Известные коллиматорные прицелы не решают задачи прицеливания из-за укрытия. Этот недостаток устранен в предлагаемом устройстве, что свидетельствует об изобретательском уровне Предложения, Следовательно предлагаемое устройство соответствует всем необходимым критериям патентоспособности. Изложенная сущность предложения поясняется описанием и чертежами, где изображены: на фиг. 1 - оптико-Кинематическая схема прицела при прицеливании при прямой видимости цели; на фиг. 2 - направляющая оправы объектива; на фиг. 3 - направляющая корпуса блока зеркал; на фиг. 4 - вид на светоделитель по оси оружия при различных положениях зеркального блока; на фиг. 5 - оптико-кинематическая схема прицела при прицеливании из левого укрытия; на фиг. 6 - оптико-кинематическая схема прицела при прицеливании из правого укрытия; на фиг. 7 - оптико-кинематическая схема прицела при прицеливании из окопа. В состав предлагаемого прицела входят (фиг. 1): оправа 1 с установленными в нее объективом 2 и маркой 3, которая размещается в фокальной поверхности объектива 2; корпус 4 с установленным в нем зеркальным блоком, включающим светоделитель 5 и зеркало 6; и механизм 7 для крепления корпуса 4 к оправе 1 в фиксированные угловые положения при вращении относительно оптической оси объектива 2. Отражающие поверхности светоделителя 5 и зеркала 6 параллельны друг др угу и установлены под углом a, предпочтительно равным 45°, к линии визирования, сформированной объективом 2 и перекрестием марки 3, т.е. под углом к оптической оси объектива 2. Ме ханизм 7 имеет следующее конструктивное исполнение. Оправа 1 снабжена цилиндрической направляющей 7 со штырями 8 (фиг. 2). Количество штырей 8 соответствует числу фиксированных положений корпуса 4 относительно оси цилиндрической направляющей 7 (на фиг. 2 их четыре). Корпус 4 снабжен цилиндрической направляющей 9 с пазами 10, предназначенными для контактирования с цилиндрической направляющей 7 и штырями 8 (фиг. 3). Благодаря этому корпус 4 зеркального блока может занимать несколько (в изображенном на фиг. 2 и 3 варианте - четыре) фиксированных угловы х положений относительно оптической оси объектива 2, т.е. относительно оси оружия 11 (Фиг. 4). Угловой диапазон этих положений составляет 270°, т.е. при четырех фиксированных положениях угол между Соседними положениями составляет 90°. Кроме того, оправа 1 снабжена элементами для крепления прицела к оружию 11 (не показаны). Пристрелка закрепленного на оружии прицела на фиксированную дальность стрельбы осуществляется традиционными способами либо перемещением марки 3, либо заклоном оправы 1 относительно оси стволаоружия" 11. Так как отражающие поверхности зеркального блока параллельны друг другу, то установка корпуса 4 в любое фиксированное положение не нарушает угловую ориентацию линии визирования прицела относительно оси оружия 11 Предлагаемый прицел работает в четырех режимах, 1. Стрельба при прямом визуальном контакте с целью (фиг. 1). Корпус 4 крепится к оправе 1 таким образом, что светоделитель 5 размещается сверху оружия 11, в плоскости, параллельной плоскости его симметрии (положение 5-1 на фиг 4), между глазом и целью Стрелок визирует коллимировэнное изображение прицельной марки 12. отраженное светоделителем 5, и совмещает его с целью, наблюдаемой через светоделитель 5 2 Стрельба из-за укрытия слева (фиг. 5). Для перехода в этот режим стрелок снимает корпус 4 с оправы 1 и крепит его на оправе 1 в новом положении так, что светоделитель 5 находится слева от ствола оружия 11 (положение 5 - 2 на фиг 4) Находясь за укрытием 13, стрелок визирует коллимировэнное изображение прицельной марки 12 через светоделитель 5 и совмещает его с изображением цели, наблюдаемым отраженным в светоделителе 5 В этом же положении корпуса 4 прицел может работать и в режиме прямого визуального контакта с целью. Глаз при этом должен находиться в положении, показанном на фиг. 5 п унктиром- Методика прицеливания аналогична описанной в п. 1. 3. Стрельба из-за укрытия справа (фиг. 6) Для перехода в этот режим стрелок снимает корпус 4 с оправы 1 и крепит его на оправе 1 в новое положение так, что светоделитель 5 находится справа от ствола оружия 11 (положение 5 - 3 на фиг. 4). Находясь за укрытием 13, стрелок осуществляет прицелиеание по методике, аналогичной описанной в п. 2, В этом же положении корпуса 4 прицел тоже может работать в режиме прямого визуального контакта с целью- Методика прицеливания аналогична описанной в п. 1. 4. Стрельба из окопа (фиг, 7). Для перехода в этот режим стрелок снимает корпус 4 с оправы 1 и крепит его на оправе 1 в новое положение так, что светоделитель 5 находится снизу ствола оружия 11 (положение 5-4 на фиг. 4) Находясь в окопе 13, Стрелок осуществляет прицеливание по методике, аналогичной описанной в п. 2. Таким образом, введение зеркального блока« способного занимать несколько фиксированных положений относительно оси объектива, позволило исключить прямой визуальный контакт стрелка с целью при прицеливании, В итоге предлагаемый прицел, по сравнению с прототипом, обеспечивает прицеливание из укрытия, что повышает скрытность и безопасность стрелка. лея
