Пристрій для планування і виготовлення стоматологічних конструкцій

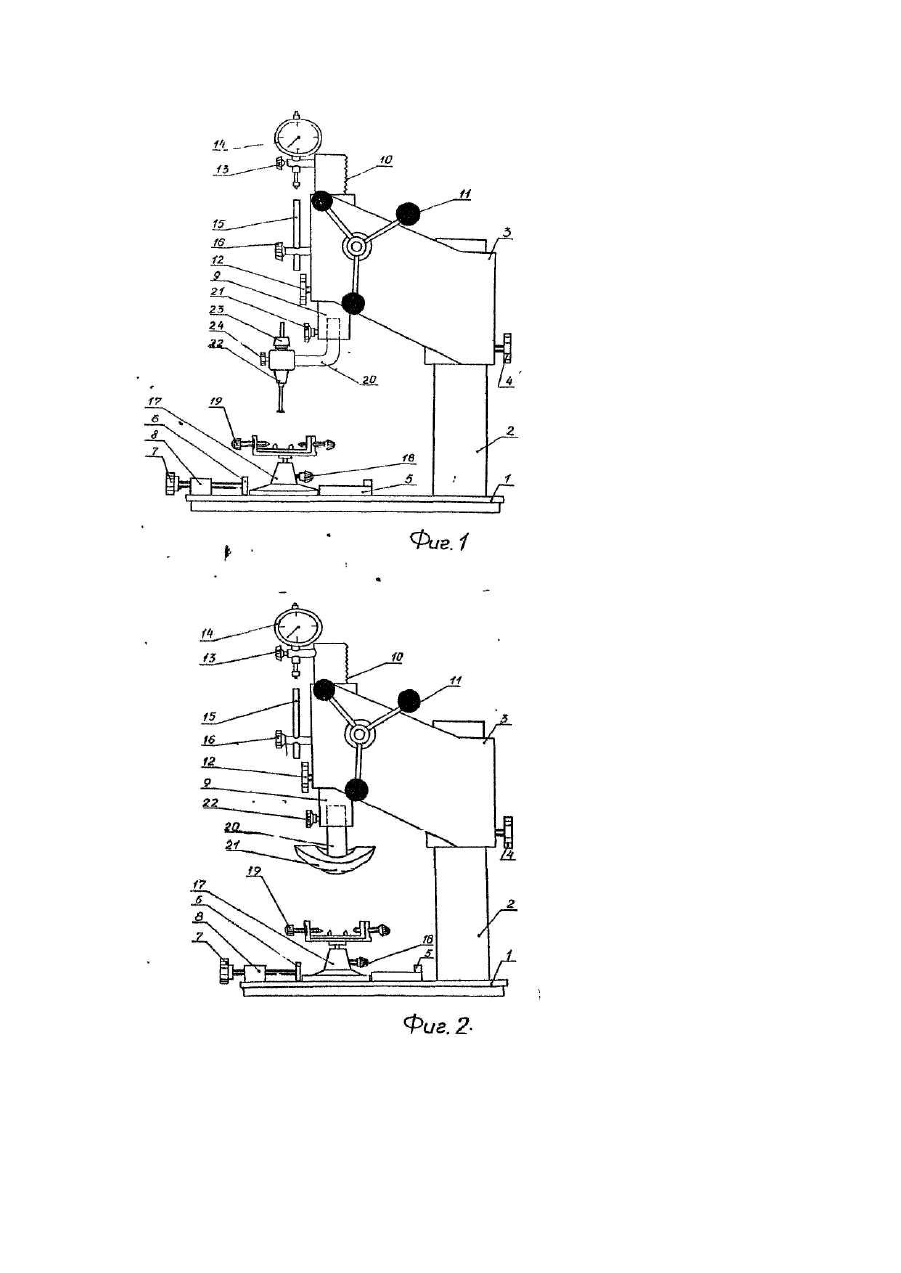

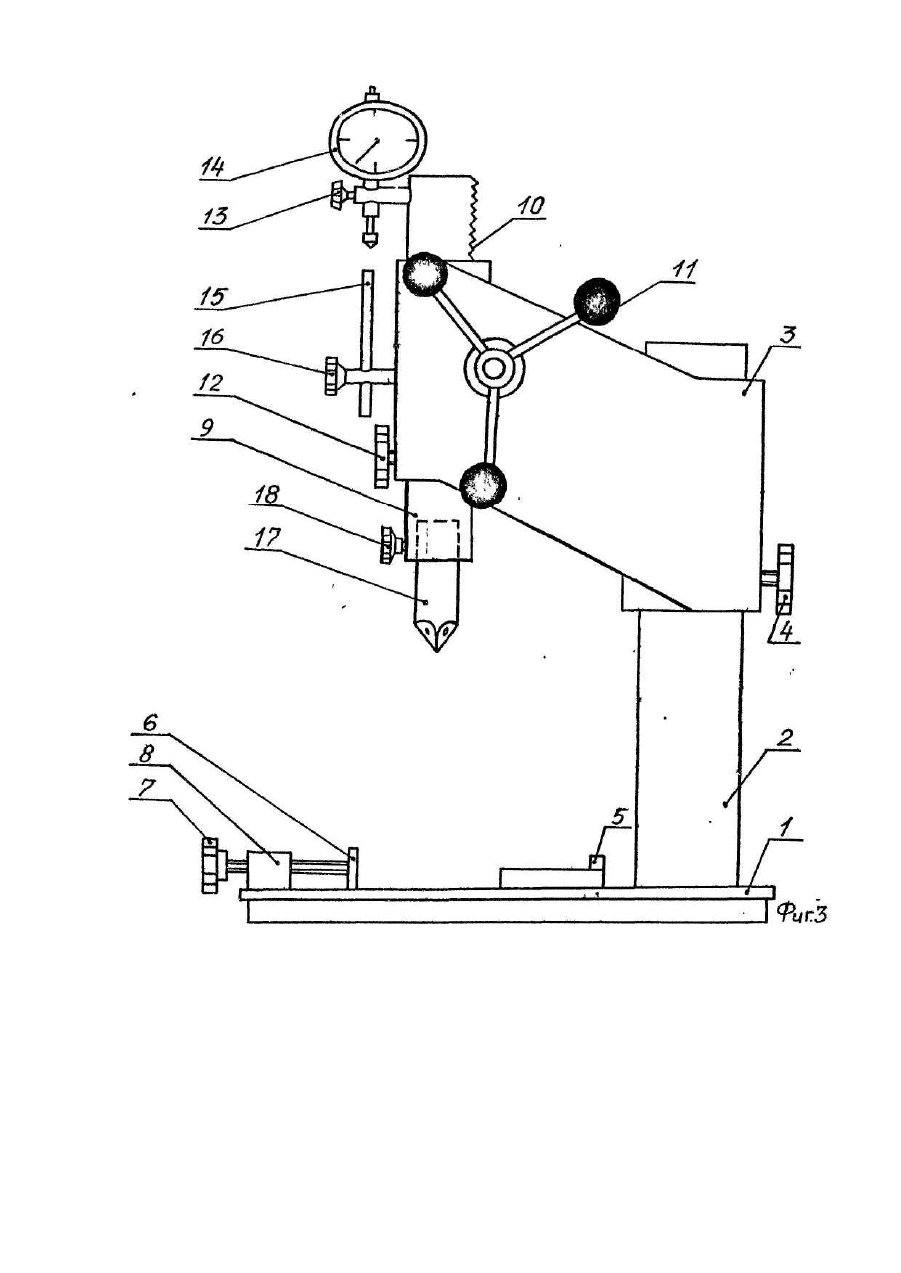

Изобретение относится к области медицины, а именно к ортопедической стоматологии, и может быть использовано при планировании и изготовлении всевозможных стоматологических конструкций. Прототипом изобретения является известный параллелометр или разметчик П-1 ТУ 64-1-1112-73 (Волгоградский завод медоборудования) конструкции С.Д.Шварца и Я.А.Цодиковича [Авт.св. №212443; Стоматология, 1971, № 6, с. 92]. Кроме того при изготовлении стоматологических конструкций, например ложек-базисов, используют стоматологическую ортопедическую пресс-установку (СОПУ) конструкции Э.Я.Вареса [Варес Э.Я. Литьевое прессование зубочелюстных протезов из пластмасс. М., Медицина, 1984, с. 732-738]. Недостатки известного параллелометра: 1) на сегодняшний день украинской промышленностью не выпускается; 2) в процессе многолетней эксплуатации параллелометров происходит износ шестерни маховика, вследствие чего горизонтальный кронштейн разметчика с его принадлежностями не фиксируется в заданном положении и, следовательно, использовать такой прибор невозможно. Недостатки известных аппаратов для штамповки ложек-базисов заключаются в том, что они дорогостоящи, громоздки и, главное, отштампованные ложки имеют гладкую поверхность, вследствие чего слепочные массы на них плохо удерживаются. Целью данного изобретения является разработка универсального устройства для планирования, получения высокоточных заготовок деталей зубчатых протезов и изготовление стоматологических конструкций. Сущность изобретения заключается в том, что на горизонтальном кронштейне известного параллелометра установлена вертикальная штанга, снабженная механизмом для ее перемещения и фиксации, крепящийся к кронштейну, в верхней части которой смонтирован индикатор часового типа и соосно с ним установлен регулируемый упор, крепящийся к кронштейну, в нижней части штанги крепится сменный инструмент, например, L-образный кронштейн с вертикальным цилиндром для сменных принадлежностей, имеющихся в известном параллелометре, втулка-фиксатор контрштампа, металлическая ложка или обойма со штамповочной массой и др., а основание устройство снабжено фиксатором. Общий вид, различные варианты применения устройства изображены на фиг. 1-3. На фиг. 1 показано устройство со сменным инструментом для проведения параллелометрии; на фиг. 2 - устройство со сменным инструментом для штамповки ложек-базисов и изготовления высокоточных заготовок деталей зубных протезов; на фиг. 3 -устройство со сменным инструментом для воспроизведения рельефа неба на оральную поверхность базиса протеза. Устройство (фиг. 1) состоит из основания 1 со стойкой 2, на которой установлен кронштейн-ползун 3 с фиксатором положения 4. На основании устройства жестко закреплен фасонный брус 5, а также установлена прижимная пластина 6. Прижимная пластина 6 перемещается с помощью винта 7, проходящий горизонтально через выступ 8 основания 1. Кронштейн-ползун 3 представляет собой корпусную деталь, в которой расточены параллельно друг другу два цилиндрических отверстия: одно по диаметру стойки 2, на которой он установлен, а второе соответствует диаметру штанги 9. На штанге 9 нарезана зубчатая рейка 10; в кронштейне-ползуне 3 смонтирована шестерня, соединенная с рукояткой 11, вращая которую перемещают штангу 9, а затем фиксируют ее в необходимом положении винтом 12. В верхней части штанги 9 закреплен винтом 13 индикатор 14 часового типа, а к кронштейну 3 вмонтирован регулируемый упор 15, фиксируемый винтом 16. В нижней части штанги 9 выбран паз для установки сменного инструмента, предназначенного для выполнения соответствующей задачи. Так, например, для проведения параллелометрии на основании 1 устройства и в нижней части штанги 9 устанавливаются соответственно шарнирный столик 17 с винтовым зажимом 18, винтами 19 для крепления моделей и съемный L-образный кронштейн 20, положение которого фиксируется винтом 21. Общий вид показан на фиг. 1. Горизонтальная часть L-образного кронштейна 20 соединена с внутренним цилиндром, в который вставляется цанговый патрон 22 с гайкой 23 заводского параллелометра, положение которого фиксируется винтом 24. (Столик 17, цанговый патрон 22 и сменные принадлежности заимствованы от параллелометра П-1 ТУ 64-1-1112-73, авторы С.Д.Шварц, Я.А.Цодикович). Для получения высокоточных заготовок деталей зубных протезов и изготовления стоматологических конструкций, например для штамповки ложек-базисов (фиг. 2) в нижней части штанги 9 при помощи втулки 20 вставляется слепочная ложка 21 или обойма со штамповочной массой, которая отображает модель и является контрформой при штамповке. Положение ложки 21 фиксируется винтом 22. Для воспроизведения рельефа неба на оральной поверхности базиса протеза, в нижней части штанги 9 устанавливают втулк у-фиксатор 17 контрштампа (фиг. 3) и фиксируют винтом 18. В зависимости от поставленной задачи устройство работает следующим образом: 1) Для проведения параллелометрии (фиг. 1) на основании 1 устройства между брусом 5 и пластиной б устанавливают и фиксируют винтом 7 столик 17 заводского параллелометра. Устанавливают гипсовую модель на подставку столика 17 и закрепляют ее винтами 19. В цанговом патроне 22 закрепляют гайкой 23 указательный стержень или другой сменный инструмент заводского параллелометра. Дальнейшие этапы работы общеизвестны и подробно описаны в монографии Е.С.Ирошникова, В.И.Шевченко "Параллелометрия в ортопедической стоматологии". М.: Медицина, 1989, с. 24-31. 2) Для изготовления ложек-базисов (фиг. 2) вначале отливают гипсовую модель, намечают границы будущей ложки-базис и укладывают по ее краю восковой валик толщиной 1,5-2 мм, затем устанавливают модель на шарнирный столик 17 и закрепляют ее винтами 19. Шарнирный столик 17 с закрепленной на нем в необходимом положении винтом 18 моделью челюсти устанавливают на основании 1 устройства между брусом 5 и пластиной 6 и положение фиксируют винтом 7. Модель покрывают влажным целлофаном мли смазывают тонким слоем вазелина. Вращением рукоятки 11 подают ложку 21, заполненную штамповочной массой на модель; после окончания цикла давления отмечают нижнее положение ложки 21 с контрформой. Кронштейн-ползун 3 поднимают и фиксируют винтом 4 в положении, когда ложка 21 с контрформой находится на расстоянии 1,3-2 мм от поверхности гипсовой модели. Данное положение кронштейна-ползуна 3 фиксируется с помощью индикатора 14. При этом перемещают упор 15 и индикатор устанавливают на показание "О". Затем вращением рукоятки 11 поднимают ложку 21 с контрформой. На модель накладывают быстротвердеющую пластмассу в тестообразном состоянии и осуществляют новый цикл давления; при этом толщина ложки-базиса контролируется показаниями индикатора 14. После отвердения пластмассы поднимают ложку 21 с штамповочной массой и полученную ложку-базис снимают с модели. 3) Для воспроизведения рельефа неба на оральную поверхность базиса протеза (фиг. 3) вначале между брусом 5 и пластиной 6 устанавливается и закрепляется винтом 7 гипсовая форма с восковой моделью протеза для верхней челюсти (или зуботехническая кювета с загипсованной восковой моделью протеза) таким образом, чтобы свод небной поверхности воскового базиса протеза был перпендикулярен оси штанги 9 Вырезают участок воскового базиса, покрывающий твердое небо, начиная от первых моляров до шеек передних зубов. Контуры удаленной части воскового базиса окантовываются гипсом или асбестом. Кронштейн-ползун 3 опускают и фиксируют винтом 4 в положении, когда втулка-фиксатор 17 находится на расстоянии 1,5-2,5 мм от рабочей поверхности гипсовой модели. Ограниченная окантовкой полость заливается легкоплавким металлом. Данное положение кронштейна-ползуна 3 фиксируется с помощью индикатора 14. При этом перемещают упор 15 и индикатор 14 устанавливают на показание "0". После затвердения легкоплавкого металла штангу 9, вращением рукоятки 11, поднимают вместе с отлитой контрформой. Окантовка удаляется и открытый участок модели покрывают размягченным воском толщиной 2-3 мм. Затем опускают штанг 9, прижимая контрформу к поверхности восковой пластины; при этом толщина восковой формы контролируется показаниями индикатора 14. Края воскового фрагмента и остальной части воскового базиса заправляются горячим шпателем. Затем гипсовая форма или зуботехническая кювета с восковой моделью протеза снимается с устройства. Втулка-фиксатор 17 вместе с легкоплавким металлом снимается, ослабляя винт 18. Легкими ударами молотка легкоплавкий металл раскалывают на части и он может быть использован в дальнейшем. Остальные этапы изготовления протеза проводят общепринятым способом.
