Котел

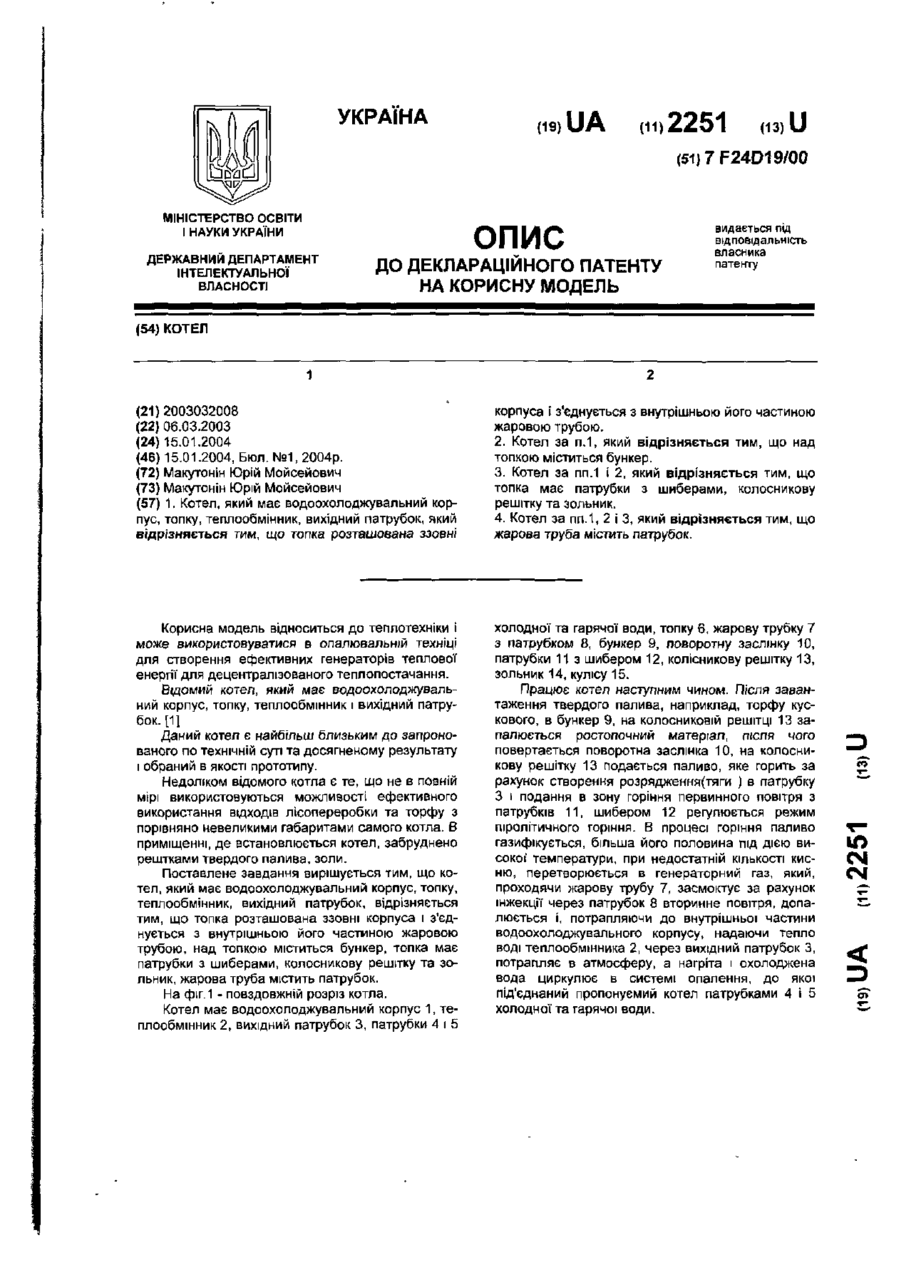

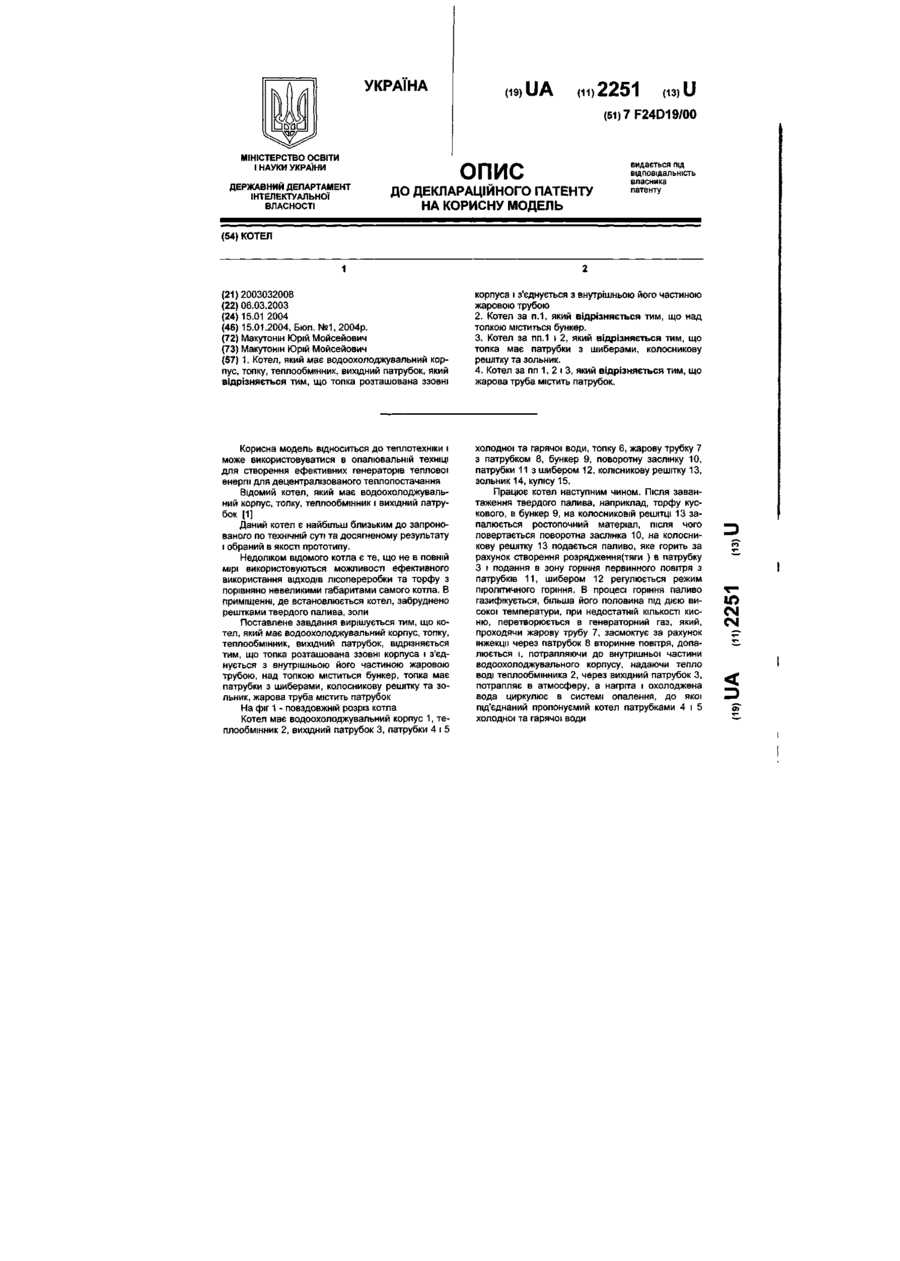

1. Котел, який має водоохолоджувальний корпус, топку, теплообмінник, вихідний патрубок, який відрізняється тим, що топка розташована ззовні корпуса і з'єднується з внутрішньою його частиною жаровою трубою 2. Котел за п.1, який відрізняється тим, що над топкою міститься бункер. 3. Котел за пп.1 і 2, який відрізняється тим, що топка має патрубки з шиберами, колосникову решітку та зольник. 4. Котел за пп 1, 2 і 3, який відрізняється тим, що жарова труба містить патрубок. Корисна модель відноситься до теплотехніки і може використовуватися в опалювальній техніці для створення ефективних генераторів теплової енергії для децентралізованого теплопостачання Відомий котел, який має водоохолоджувальний корпус, топку, теплообмінник і вихідний патрубок [1] Даний котел є найбільш близьким до запронованого по технічній суті та досягненому результату і обраний в якості прототипу. Недоліком відомого котла є те, що не в повній мірі використовуються можливості ефективного використання ВІДХОДІВ лісопереробки та торфу з порівняно невеликими габаритами самого котла. В приміщенні, де встановлюється котел, забруднено рештками твердого палива, золи Поставлене завдання вирішується тим, що котел, який має водоохолоджувальний корпус, топку, теплообмінник, вихідний патрубок, відрізняється тим, що топка розташована ззовні корпуса і з'єднується з внутрішньою його частиною жаровою трубою, над топкою міститься бункер, топка має патрубки з шиберами, колосникову решітку та зольник, жарова труба містить патрубок На фіг 1 - повздовжній розріз котла Котел має водоохолоджувальний корпус 1, теплообмінник 2, вихідний патрубок 3, патрубки 4 і 5 холодної та гарячої води, топку 6, жарову трубку 7 з патрубком 8, бункер 9, поворотну заслінку 10, патрубки 11 з шибером 12, колісникову решітку 13, зольник 14, кулісу 15. Працює котел наступним чином. Після завантаження твердого палива, наприклад, торфу кускового, в бункер 9, на колосниковій решітці 13 запалюється ростопочний матеріал, після чого повертається поворотна заслінка 10, на колосникову решітку 13 подається паливо, яке горить за рахунок створення розрядження(тяги ) в патрубку З і подання в зону горіння первинного повітря з патрубків 11, шибером 12 регулюється режим піролітичного горіння. В процесі горіння паливо газифікується, більша його половина під дією високої температури, при недостатній КІЛЬКОСТІ КИСНЮ, перетворюється в генераторний газ, який, проходячи жарову трубу 7, засмоктує за рахунок інжекції через патрубок 8 вторинне повітря, допалюється і, потрапляючи до внутрішньої частини водоохолоджувального корпусу, надаючи тепло воді теплообмінника 2, через вихідний патрубок З, потрапляє в атмосферу, а нагріта і охолоджена вода циркулює в системі опалення, до якої під'єднаний пропонуємий котел патрубками 4 і 5 холодної та гарячої води CM CM УКРАЇНА (19) UA (11)2251 (із, U (51J7F24D19/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, КОТЕЛ (21,2003032008 (22) 06.03.2003 (24,15.01.2004 (46) 15.01.2004, Бюл. №1, 2004р. (72, Макутонін Юрій Мойсейович (73) Макутонін Юрій Мойсейович (57, 1. Котел, який має водоохолоджувальний корпус, топку, теплообмінник, вихідний патрубок, який відрізняється тим, що топка розташована ззовні корпуса і з'єднується з внутрішньою його частиною жаровою трубою. 2. Котел за п.1, який відрізняється тим, що над топкою міститься бункер. 3. Котел за пп.1 і 2, який відрізняється тим, що топка має патрубки з шиберами, колосникову решітку та зольник. 4. Котел за пп.1, 2 і 3, який відрізняється тим, що жарова труба містить патрубок. Корисна модель відноситься до теплотехніки і може використовуватися в опалювальній техніці для створення ефективних генераторів теплової енергії для децентралізованого теплопостачання. Відомий котел, який має водоохолоджувальний корпус, топку, теплообмінник і вихідний патрубок. [11 Даний котел є найбільш близьким до запронованого по технічній суті та досягненому результату і обраний в якості прототипу. Недоліком відомого котла є те, що не в повній мірі використовуються можливості ефективного використання ВІДХОДІВ лісопереробки та торфу з порівняно невеликими габаритами самого котла. В приміщенні, де встановлюється котел, забруднено рештками твердого палива, золи. Поставлене завдання вирішується тим, що котел, який має водоохолоджувальний корпус, топку, теплообмінник, вихідний патрубок, відрізняється тим, що топка розташована ззовні корпуса і з'єднується з внутрішньою його частиною жаровою трубою, над топкою міститься бункер, топка має патрубки з шиберами, колосникову решітку та зольник, жарова труба містить патрубок. На фіг. 1 - повздовжній розріз котла. Котел має водоохолоджувальний корпус 1, теплообмінник 2, вихідний патрубок 3, патрубки 4 і 5 холодної та гарячої води, топку 6, жарову трубку 7 з патрубком 8, бункер 9, поворотну заслінку 10, патрубки 11 з шибером 12, колісникову решітку 13, зольник 14, кулісу 15. Працює котел наступним чином. Після завантаження твердого палива, наприклад, торфу кускового, в бункер 9, на колосниковій решітці 13 запалюється ростопочний матеріал, після чого повертається поворотна заслінка 10, на колосникову решітку 13 подається паливо, яке горить за рахунок створення розрядження(тяги ) в патрубку З і подання в зону горіння первинного повітря з патрубків 11, шибером 12 регулюється режим піролітичного горіння. В процесі горіння паливо газифікується, більша його половина під дією високої' температури, при недостатній КІЛЬКОСТІ КИСНЮ, перетворюється в генераторний газ, який, проходячи жарову трубу 7, засмоктує за рахунок інжекції через патрубок 8 вторинне повітря, допалюється І, потрапляючи до внутрішньої частини водоохолоджувального корпусу, надаючи тепло воді теплообмінника 2, через вихідний патрубок З, потрапляє в атмосферу, а нагріта і охолоджена вода циркулює в системі опалення, до якої під'єднаний пропонуємий котел патрубками 4 і 5 холодної та гарячої води. ю CM CM Фіг. 1 Комп'ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових 15 м Київ, 04119
