Вимірювальний високовольтний трансформатор струму

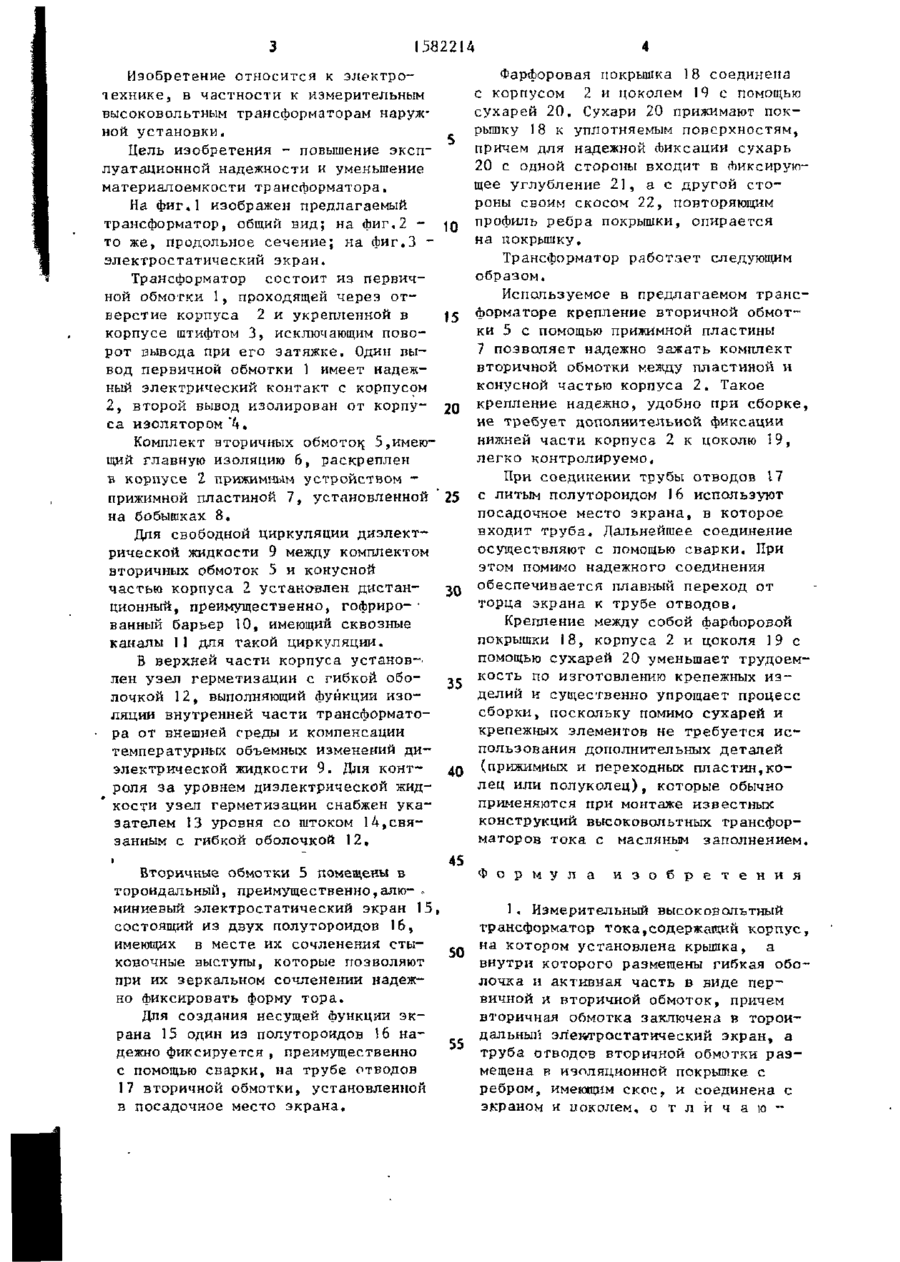

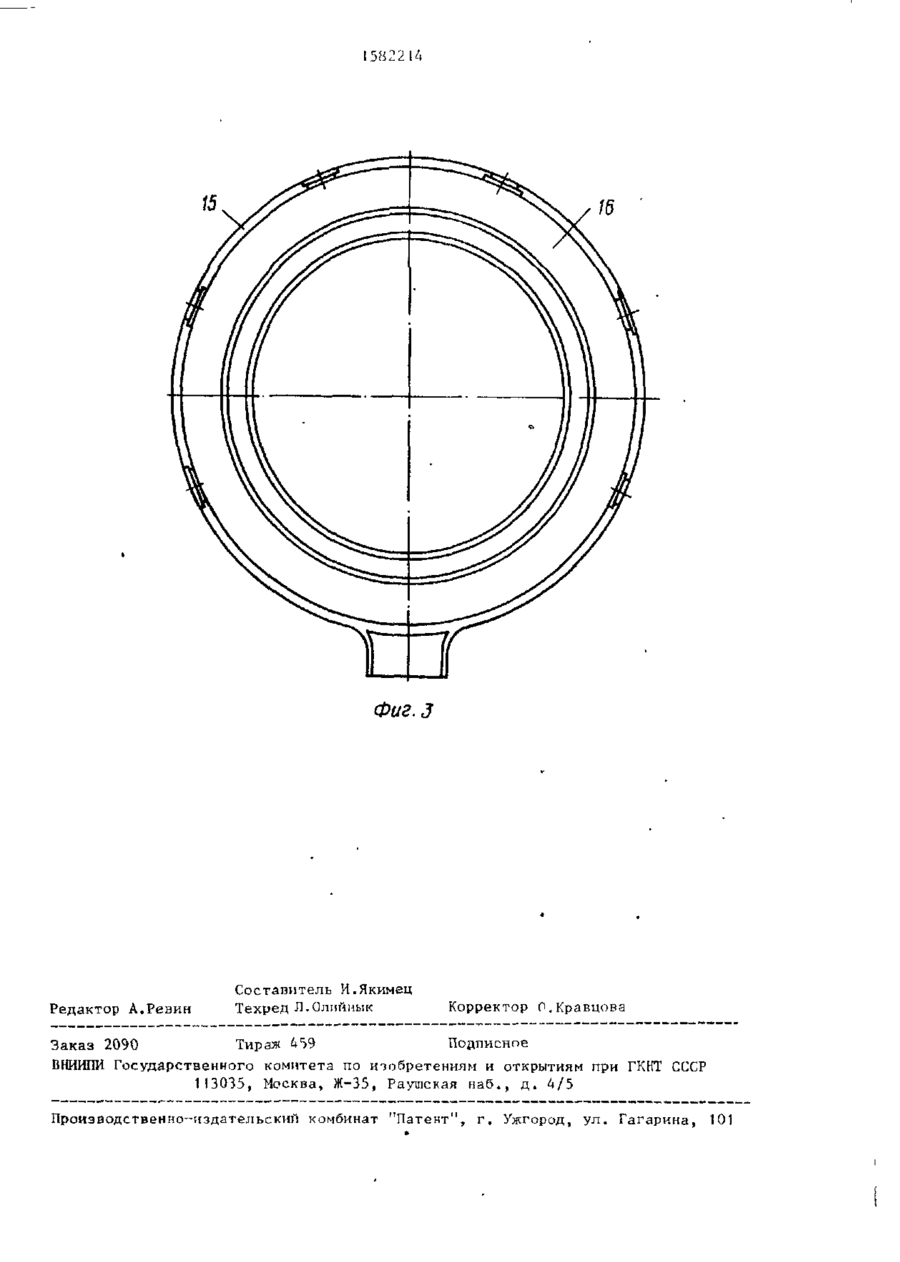

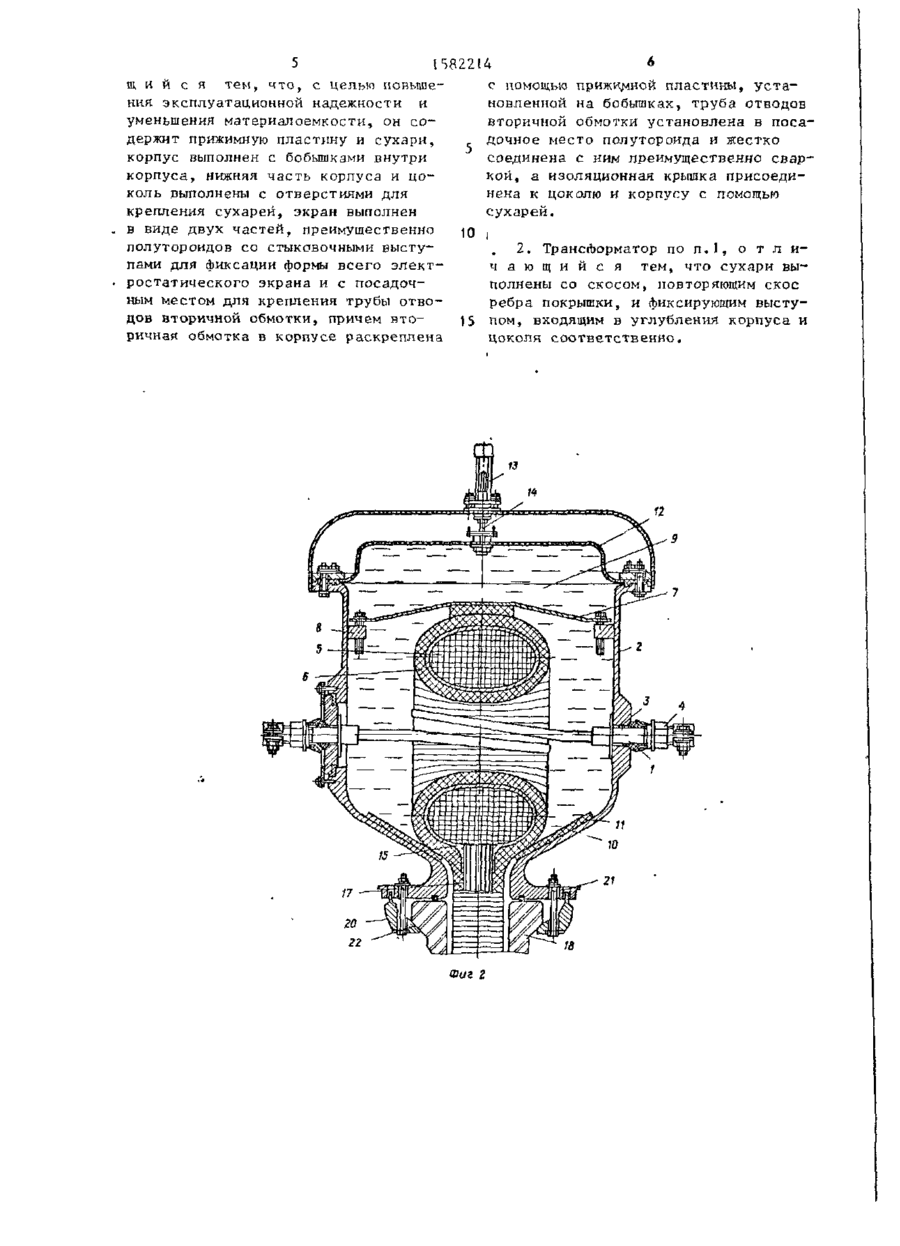

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) S I L 1582214 (51)5 A1 Н 01 F 40/06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ҐННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСНОМУСВИДЕТЕЛЬСТВУ 1 (21) 4314329/24-07 (22) 08.10.8/ (46) 30,07.90. Бюл. № 28 (71) Производственное объединение "Запорожтрансформатор" им.В.И.Ленина (72) Б.С.Нкдзиговский, Б.С.Третьяк, Л.А.Іузенко и Л.В.Сорокина (53) 621.314.224 (088.8) (56) Патент Японии № 55-32012, кл. Н 01 F 40/06, 1980. Трансформатор типа ТФЗМ 35 Б-1141. Каталог Инйормэлектро, № 02, 40, 11-82, 1983. (54) ИЗМЕРИТЕЛЬНЫЙ ВЫСОКОВОЛЬТНЫЙ ТРАНСФОРМАТОР ТОКА (57*) Изобретение относится к электротехнике, к измерительным ВБІСОКОВОЛЬТным трансформаторам наружной установки. Цель изобретения - повышение эксплуатационной надежности и уменьшение материалоемкости, ТрансЛорматор со"стоит из первичной обмотки 1 , проходящей через отверстие корпуса 2, Комплект вторичных обмоток 5,имеющий їлавную изоляцию 6, раскреплен в корпусе 2 прижимной пластиной 7.Фарфоровая покрышка 18 соединена с корпусом 2 и цоколем 19 с помощью сухарей 20. Используемое крепление вторичной обмотки 5 с помощью прижимной пластины 7 позволяет надежно зажать комплект вторичной обмотки между пластиной и конусной частью корпуса 2. Крепление между собой ЛарсЬоровой покрышки 18, корпуса 2 и цоколя 19 с помощью сухярей 20 существенно упрощает процесс сборки. 1 т.п. ф-лы, 3 ил. СП 00 Фиг г 582214 Изобретение относится к электротехнике, в частности к измерительным высоковольтным трансформаторам наружной установки. Цель изобретения - повышение эксплуатационной надежности и уменьшение материалоемкости трансформатора. На фиг.1 изображен предлагаемый трансформатор, общий вид; на фиг.2 то же, продольное сечение; на фиг.З электростатический экран. Трансформатор состоит из первичной обмотки 1, проходящей через отверстие корпуса 2 и укрепленной в корпусе штифтом 3, исключающим поворот вывода при его затяжке. Один вывод первичной обмотки 1 имеет надежный электрический контакт с корпусом 2, второй вывод изолирован от корпуса изолятором 'h. Комплект вторичных обмоток^ 5,имеющий главную изоляцию 6, раскреплен в корпусе 2 прижимным устройством прижимной пластиной 7, установленной на бобышках 8, Для свободной циркуляции диэлектрической жидкости 9 между комплектом вторичных обмоток 5 и конусной частью корпуса 2 установлен дистанционный, преимущественно, гофриро- ' ванный барьер 10, имеющий сквозные каналы 11 для такой циркуляции. В верхней части корпуса установ-' лен узел герметизации с гибкой оболочкой 12, выполняющий функции изоляции внутренней части трансформатора от внешней среды и компенсации температурных объемных изменений диэлектрической жидкости 9. Для контроля за уровнем диэлектрической жидкости узел герметизации снабжен указателем 13 уровня со штоком 1 Д о в я занным с гибкой оболочкой 12. Фарфоровая покрышка 18 соединена с корпусом 2 и цоколем 19 с помощью сухарей 20, Сухари 20 прижимают покрышку 18 к уплотняемым поверхностям, причем для надежной сЪиксации сухарь 20 с одной стороны входит в Фиксирующее углубление 21, а с другой стороны своим скосом 22, повторяющим профиль ребра покрышки, опирается 10 на покрышку. Трансформатор работает следующим образом. Используемое в предлагаемом трансформаторе крепление вторичной обмот15 ки 5 с помощью прижимной пластины 7 позволяет надежно зажать комплект вторичной обмотки между пластиной и конусной частью корпуса 2. Такое крепление надежно, удобно при сборке, 20 не требует дополнительной фиксации нижней части корпуса 2 к цоколю 19, легко контролируемо. При соединении трубы отводов 17 с литым полутороидом 16 используют 25 посадочное место экрана, в которое входит труба. Дальнейшее соединение осуществляют с помощью сварки. При этом помимо надежного соединения обеспечивается плавный переход от 30 торца экрана к трубе отводов. Крепление между собой фарфоровой покрышки 18, корпуса 2 и цоколя 19 с помощью сухарей 20 уменьшает трудоемкость по изготовлению крепежных из35 делий и существенно упрощает процесс сборки, поскольку помимо сухарей и крепежных элементов не требуется использования дополнительных деталей (прижимных и переходных пластин,ко40 лец или полуколец), которые обычно применяются при монтаже известных конструкций высоковольтных трансформаторов тока с масляным з аполнением. 45 Вторичные обмотки 5 помещены в Ф о р м у л а и з о б р е т е н и я тороидальный, преимущественно,алю-
