Голка в’язальної машини

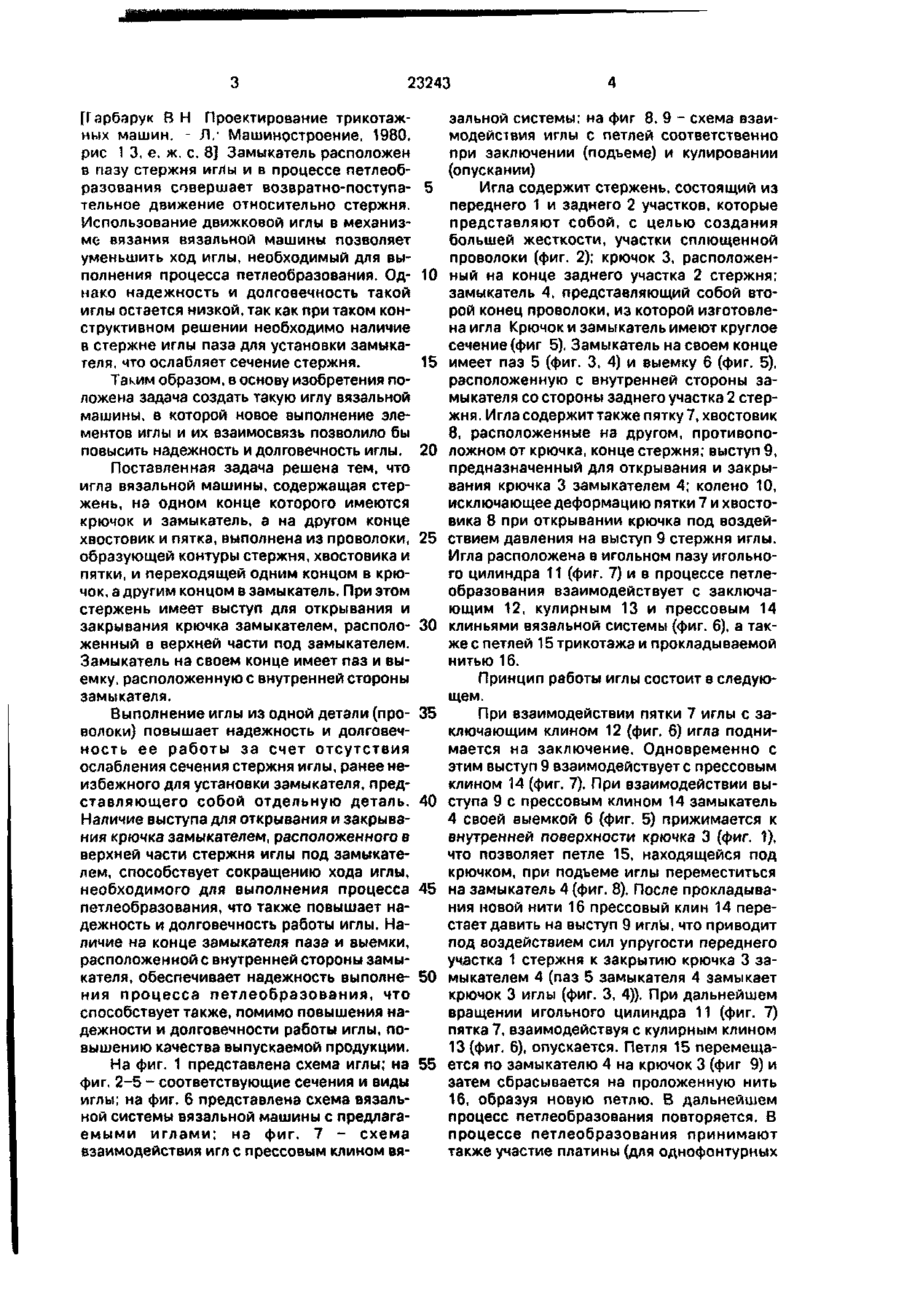

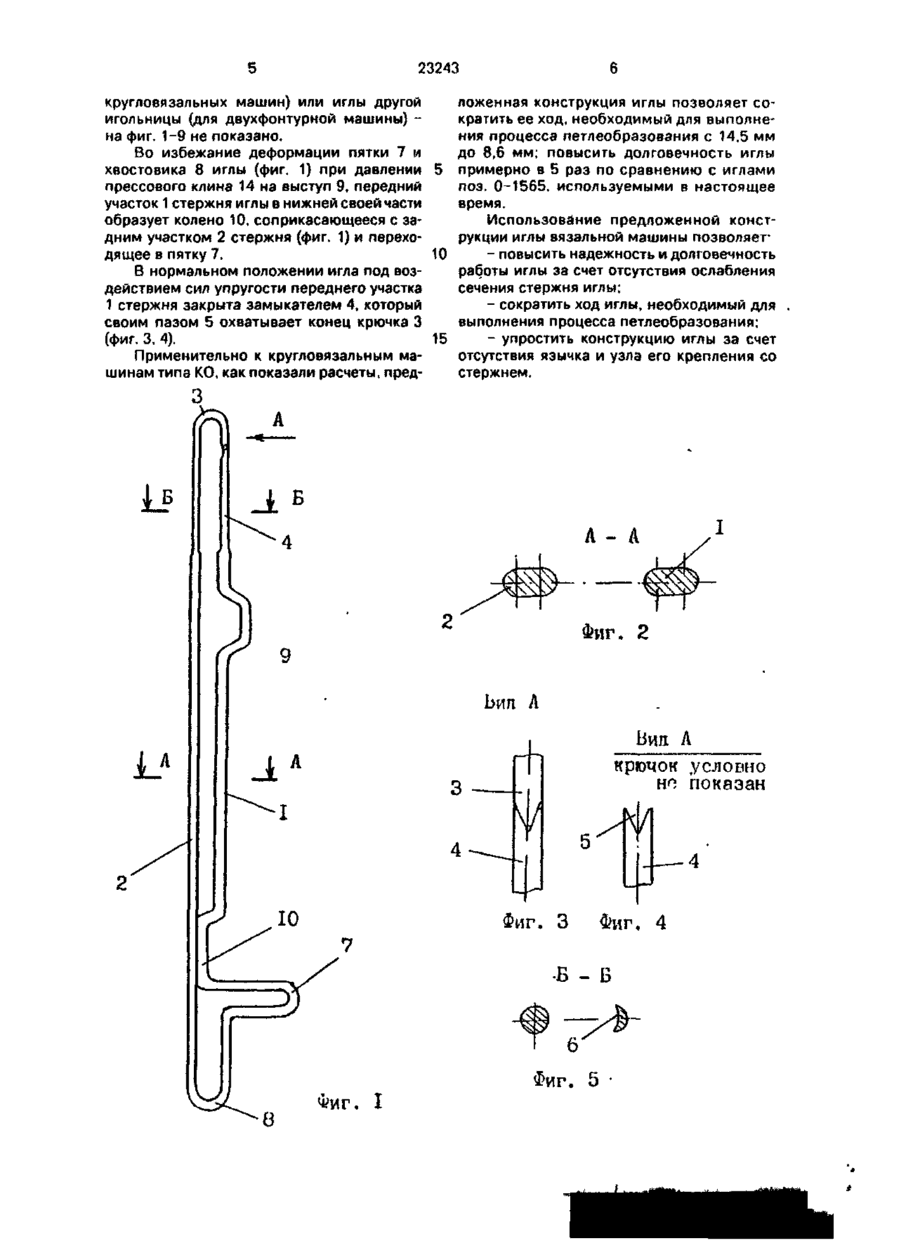

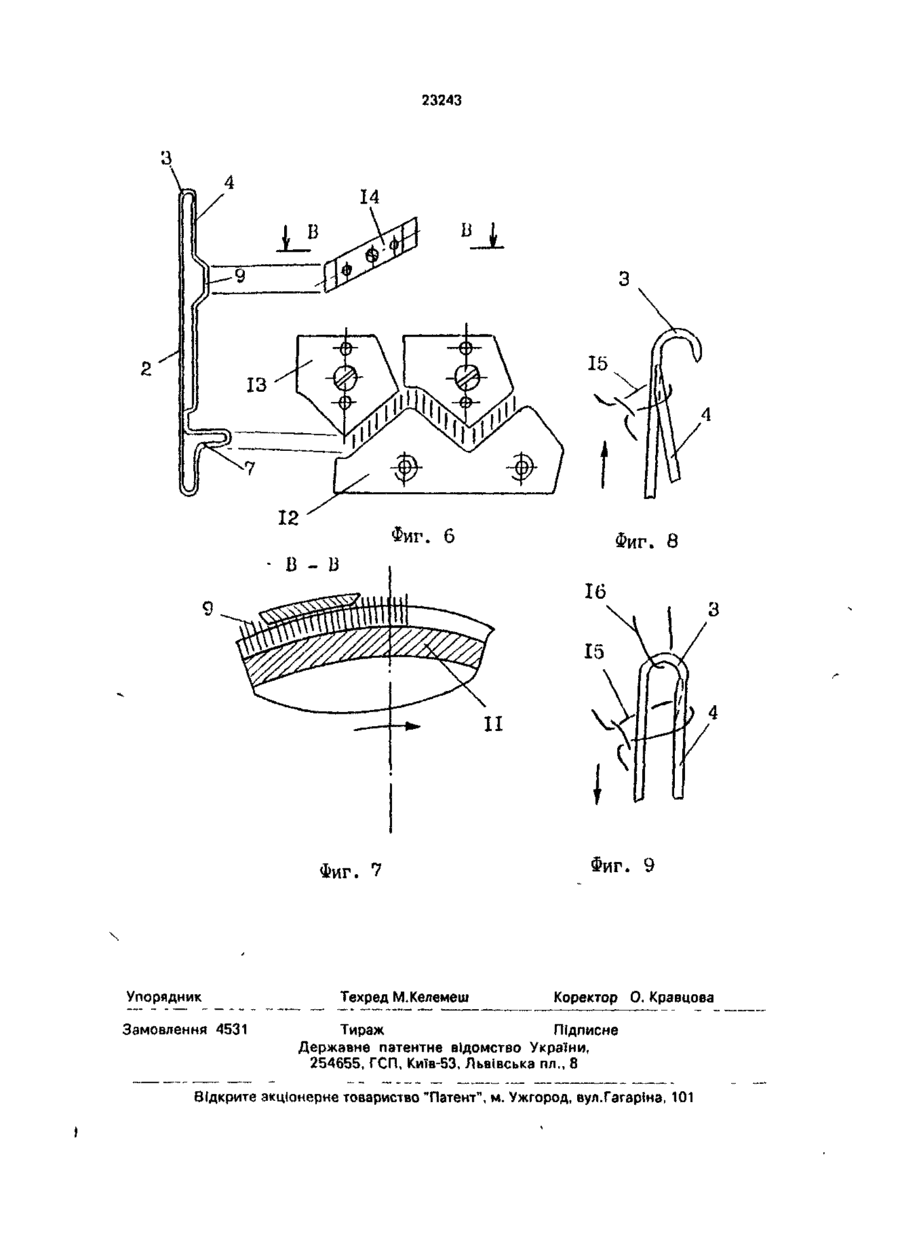

1, Игла вязальной машины, содержащая стержень, на одном конце которого имеются крючок и замыкатель, а на другом конце хвостовик и пятка, о т л и ч а ю щ а я с я тем, что она выполнена из проволоки, образующей контуры стержня, хвостовика и пятки, и переходящей одним концом в крючок, а другим концом в замыкатель. 2 Игла п о п 1 , о т л и ч а ю щ а я с я тем, что стержень имеет выступ для открывания и закрывания крючка замыкателем, расположенный в верхней части под замыкателем 3 Игла по пп. 1 и 2 , о т л и ч з ю щ а я с я тем, что замыкатель на своем конце имеет паз и выемку, расположенную с внутренней стороны замыкателя. Изобретение относится к области трикотажного машиностроения/в частности к кругловязальным машинам Известна игла вязальной машины, содержащая стержень, на одном конце которого имеются крючок и замыкатель, а на другом конце хвостовик и пятка. При этом замыкатель выполнен в виде отдельной детали (язычка) и соединен со стержнем шарнирно [Крассий Г.Г. и др. Справочник трикотажника. - К.: Техніка, 1975, рис. 25, с. 111]. Такой способ соединения замыкателя (язычка) со стержнем снижает надежность и долговечность работы иглы, а также обуславливает необходимость большого хода иглы для выполнения процесса петлеобразования [Гарбарук В.Н Проектирование трикотажных машин. - Л. Машиностроение, 1980, с. 95-97], что требует значительной протяженности вязальной системы машины [Гарбарук В.Н. Проектирование трикотажных машин. - Л / Машиностроение, 1980. с. 157-161] С целью уменьшения хода иглы, необходимого для выполнения процесса петлеобразования* стали применять иглу вязальной машины, замыкатель которой выполнен в виде отдельной детали, совершающей возвратно-поступательное движение относительно стержня, так называемая движковая игла [Крассий Г.Г. и др Справочник трикотажника - К : Техніка, 1975, рис. 40. 41, с. 123]. Известна, в частности, игла вязальной машины, содержащая стержень, на одном конце которого имеются крючок и замыкатель, а на другом конце хвостовик и пятка го со 23243 [Гарбарук В Н Проектирование трикотажных машин. - Л/ Машиностроение, 1980, рис 1 3, е, ж, с. 8] Замыкатель расположен в пазу стержня иггіьі и в процессе петлеобразования совершает возвратно-поступа- 5 тельное движение относительно стержня. Использование движковой иглы в механизме вязания вязальной машины позволяет уменьшить ход иглы, необходимый для выполнения процесса петлеобразования. Од- 10 нако надежность и долговечность такой иглы остается низкой, так как при таком конструктивном решении необходимо наличие в стержне иглы паза для установки замыкателя, что ослабляет сечение стержня. 15 Таким образом, в основу изобретения положена задача создать такую иглу вязальной машины, в которой новое выполнение элементов иглы и их взаимосвязь позволило бы повысить надежность и долговечность иглы. 20 Поставленная задача решена тем, что игла вязальной машины, содержащая стержень, на одном конце которого имеются крючок и замыкатель, а на другом конце хвостовик и пятка, выполнена из проволоки, 25 образующей контуры стержня, хвостовика и пятки, и переходящей одним концом в крючок, а другим концом в замыкатель. При этом стержень имеет выступ для открывания и закрывания крючка замыкателем, располо- 30 женный в верхней части под замыкателем. Замыкатель на своем конце имеет паз и выемку, расположенную с внутренней стороны замыкателя. Выполнение иглы из одной детали (про- 35 волоки) повышает надежность и долговечность ее работы за счет отсутствия ослабления сечения стержня иглы, ранее неизбежного для установки замыкателя, представляющего собой отдельную деталь. 40 Наличие выступа для открывания и закрывания крючка замыкателем, расположенного в верхней части стержня иглы под замыкателем, способствует сокращению хода иглы, необходимого для выполнения процесса 45 петлеобразования, что также повышает надежность и долговечность работы иглы. Наличие на конце замыкателя паза и выемки, расположенной с внутренней стороны замыкателя, обеспечивает надежность выполне- 50 ния процесса петлеобразования, что способствует также, помимо повышения надежности и долговечности работы иглы, повышению качества выпускаемой продукции. На фиг. 1 представлена схема иглы; на 55 фиг. 2-5 - соответствующие сечения и виды иглы; на фиг. 6 представлена схема вязальной системы вязальной машины с предлагаемыми иглами; на фиг. 7 - схема взаимодействия игл с прессовым клином вя зальной системы; на фиг 8, 9 - схема взаимодействия иглы с петлей соответственно при заключении (подъеме) и кулировании (опускании) Игла содержит стержень, состоящий из переднего 1 и заднего 2 участков, которые представляют собой, с целью создания большей жесткости, участки сплющенной проволоки (фиг. 2); крючок 3, расположенный на конце заднего участка 2 стержня; замыкатель 4, представляющий собой второй конец проволоки, из которой изготовлена игла Крючок и замыкатель имеют круглое сечение (фиг 5). Замыкатель на своем конце имеет паз 5 (фиг. 3, 4) и выемку 6 (фиг. 5), расположенную с внутренней стороны замыкателя со стороны заднего участка 2 стержня. Игла содержит также пятку 7, хвостовик 8, расположенные на другом, противоположном от крючка, конце стержня; выступ 9, предназначенный для открывания и закрывания крючка 3 замыкателем 4; колено 10, исключающее деформацию пятки 7 и хвостовика 8 при открывании крючка под воздействием давления на выступ 9 стержня иглы. Игла расположена в игольном пазу игольного цилиндра 11 (фиг. 7) и в процессе петлеобразования взаимодействует с заключающим 12, кулирным 13 и прессовым 14 клиньями вязальной системы (фиг. 6), а также с петлей 15 трикотажа и прокладываемой нитью 16. Принцип работы иглы состоит в следующем. При взаимодействии пятки 7 иглы с заключающим клином 12 (фиг. 6) игла поднимается на заключение. Одновременно с этим выступ 9 взаимодействуете прессовым клином 14 (фиг. 7). При взаимодействии выступа 9 с прессовым клином 14 замыкатель 4 своей выемкой 6 (фиг. 5) прижимается к внутренней поверхности крючка 3 (фиг. 1), что позволяет петле 15, находящейся под крючком, при подъеме иглы переместиться на замыкатель 4 (фиг. 8). После прокладывания новой нити 16 прессовый клин 14 перестает давить на выступ 9 иглы, что приводит под воздействием сил упругости переднего участка 1 стержня к закрытию крючка 3 замыкателем 4 (паз 5 замыкателя 4 замыкает крючок 3 иглы (фиг. 3, 4)). При дальнейшем вращении игольного цилиндра 11 (фиг. 7) пятка 7, взаимодействуя с кулирным клином 13 (фиг. 6), опускается. Петля 15 перемещается по замыкателю 4 на крючок 3 (фиг 9) и затем сбрасывается на проложенную нить 16, образуя новую петлю. В дальнейшем процесс петлеобразования повторяется. В процессе петлеобразования принимают также участие платины (для однофонтурных 23243 кругловязальных машин) или иглы другой игольницы (для двухфонтурной машины) на фиг. 1-9 не показано. Во избежание деформации пятки 7 и хвостовика 8 иглы (фиг. 1) при давлении прессового клина 14 на выступ 9, передний участок 1 стержня иглы в нижней своей части образует колено 10, соприкасающееся с задним участком 2 стержня (фиг. 1) и переходящее в пятку 7. 10 В нормальном положении игла под воздействием сил упругости переднего участка 1 стержня закрыта замыкателем 4, который своим пазом 5 охватывает конец крючка 3 (фиг. 3, 4). 15 Применительно к кругловязальным машинам типа КО, как показали расчеты, пред ложенная конструкция иглы позволяет сократить ее ход, необходимый для выполнения процесса петлеобразования с 14,5 мм до 8,6 мм; повысить долговечность иглы примерно в 5 раз по сравнению с иглами поз. 0-1565, используемыми в настоящее время. Использование предложенной конструкции иглы вязальной машины позволяет' - повысить надежность и долговечность работы иглы за счет отсутствия ослабления сечения стержня иглы; - сократить ход иглы, необходимый для выполнения процесса петлеобразования; - упростить конструкцию иглы за счет отсутствия язычка и узла его крепления со стержнем. А -А Фиг. 2 9 Вия А крючок условно но показан Фиг. 3 Фиг. 4 •В - В Фиг. I 23243 14 Б Фиг. б _± Фиг. 8 Б - В Фиг. 7 Фиг. 9 \ Упорядник Замовлення 4531 Техред М.Келемеш Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
