Конвертор для донного продування

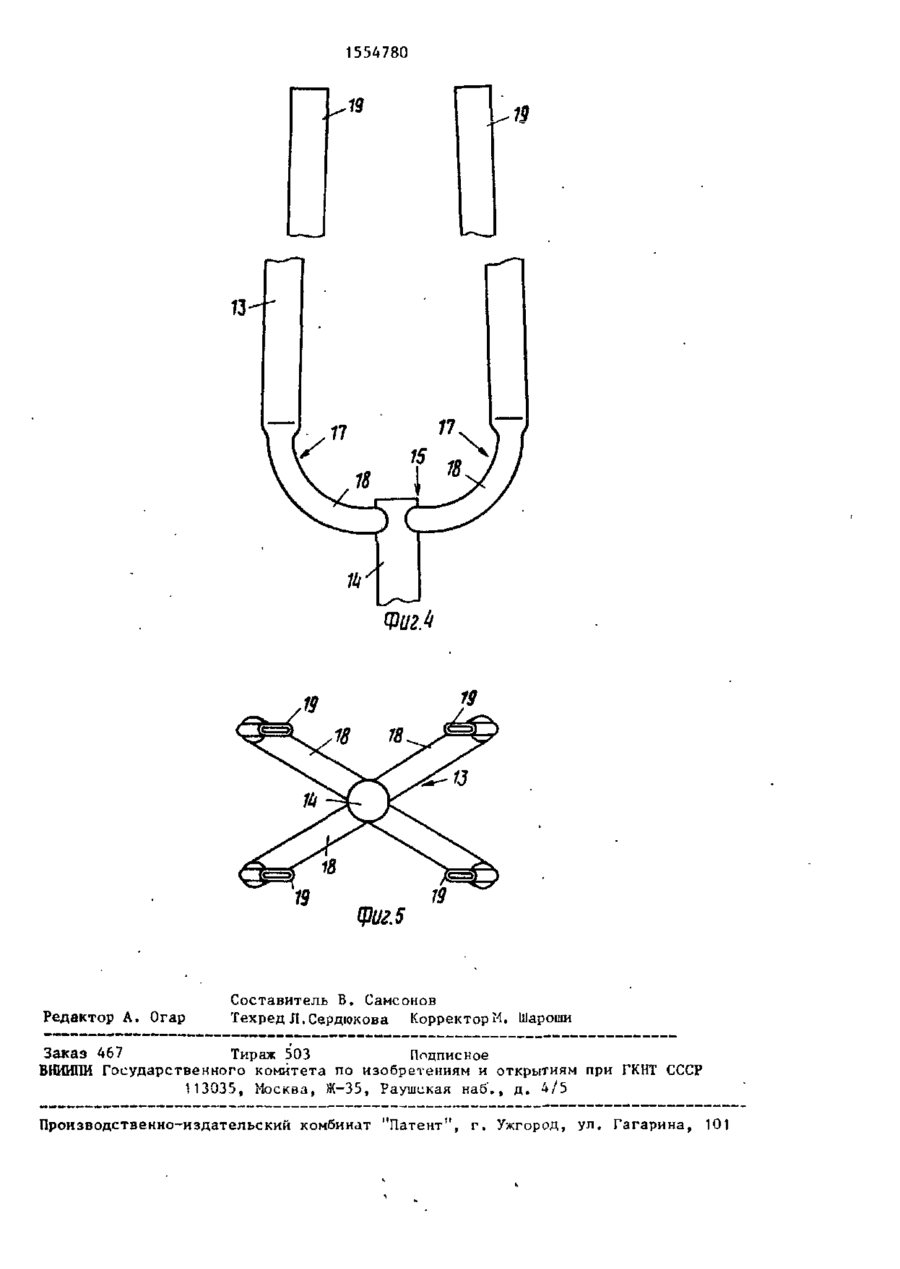

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСЛУБЛИН (51)5 F 27 D 2J/04, С 21 С 5/46 ГОСУЛАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГННТ СССР И ПАТЕНТУ 1 (21) 4028887/27-02 (22) 30.01.87 (31)*А 245/86 (32) 03.02.86 (33) AT (46) 30.03.90. Бюл. F 12 (71) Фоест-Алышне АГ (AT) (72) Конрад Граф (AT) (53) 669.184.18 (088.8) (56) Заявка Франции № 2504664, кл. F 27 D 23/04, 1982. изобретения - облегчение ремонта футеровки. В арматурном слое долговременной футеровки 4 днища выполнена полость, в которую введена подводящая труба 14, проходящая через металлический кожух 1. На ее конце приварены четыре распределительные трубы, которые в арматурном слое футеровки выполнены дугообразными, а в рабочем слое переходят в прямые плоскообжатые трубные части. Подводящая труба 14 установлена в центре между распределительными трубамиу а выемки под трубы выполнены в углах кирпича. 5 ил. (54) КОНВЕРТЕР ДЛЯ ДОННОЙ ПРОДУВКИ (57) Изобретение относится к конвертерам для донной продувки. Цель со А-А СП Фиг. 3 554780 Изобретение относится к конвертерам для донной продувки с выложенным футеровкой днищем, на котором размещены в ряд огнеупорные кирпичи, представляющие собой изнашивающуюся футеровку, и с трубами, вставленными в пазы кирпичей в заранее определенных местах, имеющими плоское сечение, по которым проходит газ для продувки. 10 Цель изобретения - облегчение ремонта футеровки. На фиг.1 показан сталеплавильный конвертер, продольное сечение; на фиг,2 - днище сталеплавильного конвер-чс тера, горизонтальная проекция; на фиг.З - сечение А-А на фиг.2; на фиг.4 и 5 - продувочное устройство; профильная и горизонтальная проекции. Сталеплавильный конвертер (фиг.1) 20 имеет металлический кожух 1, который с внутренней стороны как на днище 2, так и на боковых стенках 3 выложен долговременной футеровкой 4, являющейся арматурным слоем. На долговре- 25 менной футеровке, выложенной из огнеупорных кирпичей 5, уложена изнашивающаяся футеровка 7 - ее рабочий слой, также изготовленная из огнеупорных кирпичей 6 (фиг.2). Огнеупорные кирпичи 6 изнашивающейся футеров- 30 ки 7 расположены рядами 8, исходящими звездообразно от центра днища 2 или продольной оси 9 конвертера, причем взаимно параллельные ряды 8 прилегают друг к другу продольными швами 10 35 и кирпичи 6 смежных рядов 8 расположены со взаимным смешением. Соседние кирпичи 6 каждого ряда образуют поперечные швы 11, входящие в продольные швы 10 между соседними рядами 8 и 40 примыкающие к боковой поверхности кирпича соседнего ряда 8. В заданных местах 12 днища 2, которые предпочтительно расположены на почти одинаковом расстоянии от центра 45 днища 2 и на почти одинаковом расстоянии одно от другого, установлены продувочные устройства 13. Каждое продувочное устройство 1J образовано под50 водящей трубой 14 для газа для продувки, проходящей через металлический кожух 1 и не доходящей до изнашивающейся футеровки 7, На конце 15 закрытой с торца подводящей трубы 14, расположенной в 55 центре под кирпичом 16 изнашивающейся футеровки 7, приварены четыре распределительные трубы 17, которые 4 проходят от подводят'тгн трубы 14 дуговыми частями 18, дугообразно наружу и вверх и переходят в прямые плоскообкатые трубные части 19, которые соответственно расположены в угловых выемках 20 кирпича 16 изнашивающейся футеровки 7. Так как площадь поперечного сечения места расположения плоских трубных частей 19 распределительных труб 17 очень мала, то износ в швах Ю и \1, а следовательно опасность потеков шва или прорыва расплава является минимальной. Продувочное устройство U просто в установке и не треи бует дорогостоящего вымеривания промежутков между распределительными трубами 17. Кроме того, распределительные трубы, имеющие в своей дугообразной части 18 круглое поперечное сечение, не могут быть искривлены или повреждены при набивке набивной массы 21 в полость, выполненную в арматурном слое футеровки 4. Продувочное устройство 13 отличается наличием небольшого числа мест сварки. Вильчатая конструкция распределительных труб 17 обеспечивает их высокую подвижность, так что продувочное устройство является достаточно гибким для того, чтобы следовать за движениями при сдвиге огнеупорной футеровки металлургического аппарата без каких-либо деформаций. Простота изготовления изнашивающейся футеровки обеспечивается за счет того, что каждая распределительная труба расположена, если смотреть сверху, в углу кирпича изнашивающейся футеровки. Ф о р м у л а и з о б р е т е н и я Конвертер для донной продувки, содержащий металлический кожух и днище, футеровку, состоящую из рабочего и арматурного слоев, выполненных из огнеупорного кирпича, подводящую трубу и соединенные с ней четыре распределительные трубы, установленные в выемках под них в кирпиче футеровки, при этом трубы имеют длину, равную сумме толщин арматурного и рабочего слоев, сечение части распределительных труб в арматурном слое выполнено круглым, а в рабочем слое плоским, о т л и ч а ю щ и й с я тем, что, с целью облегчения ремонта 5 І554780 * футеровки, в арматурном слое допол-t~ выполнены дугообразными, причем подводящая труба установлена в центре нительно выполнена полость, в которую между ними, а выемки под трубы вывведена подводящая труба, а распреполнены в углах кирпича. делительные трубы в арматурном слое . п 21 Фиг.1 ю 11 20 Фиг. 2 1554780 19 ЩигМ Фиг. 5 Редактор А. Огар Составитель В. Самсонов Техред Л.Сардюкова КорректорМ. Шароши Заказ 467 Тираж 503 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб"., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
