Направляючий апарат осьового компресора

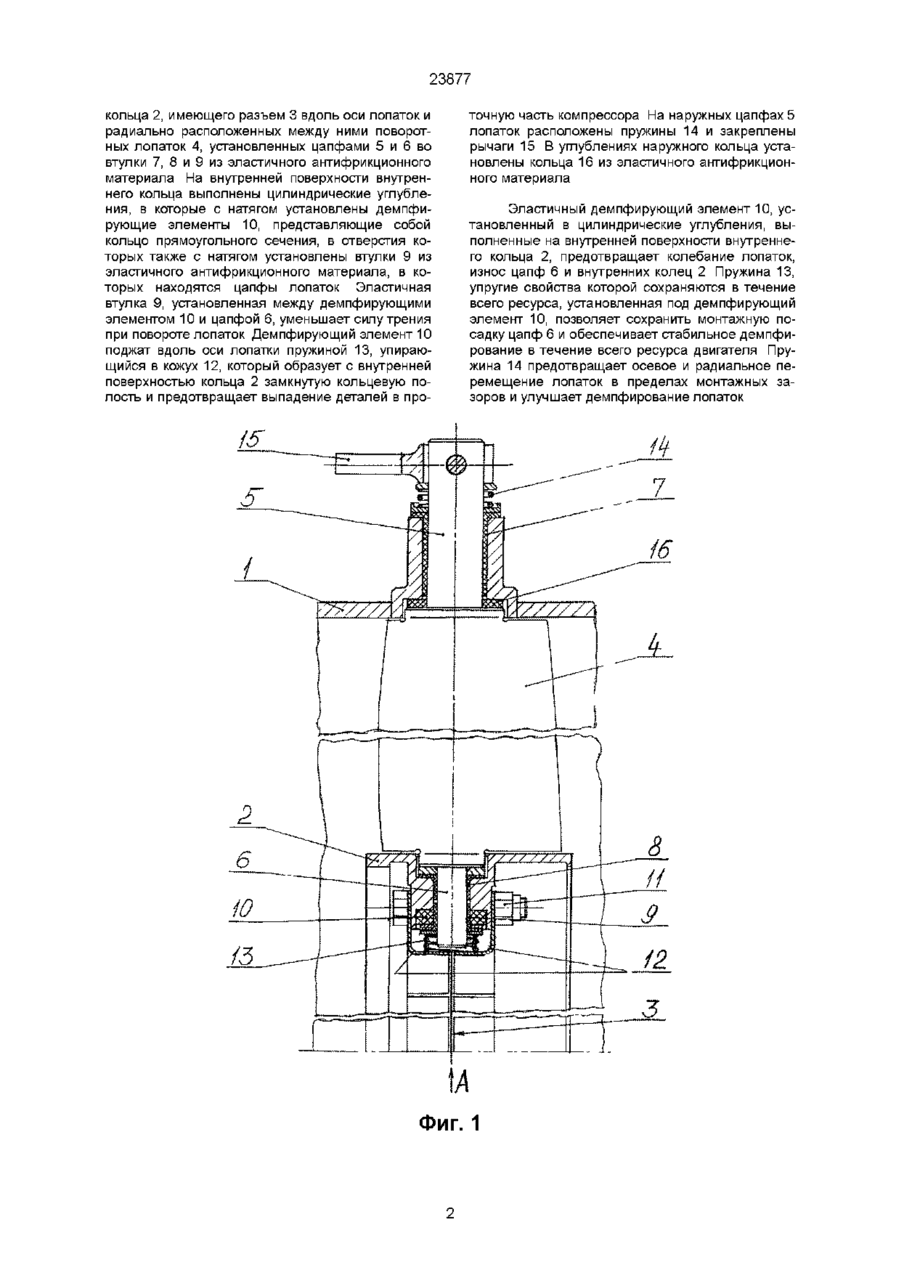

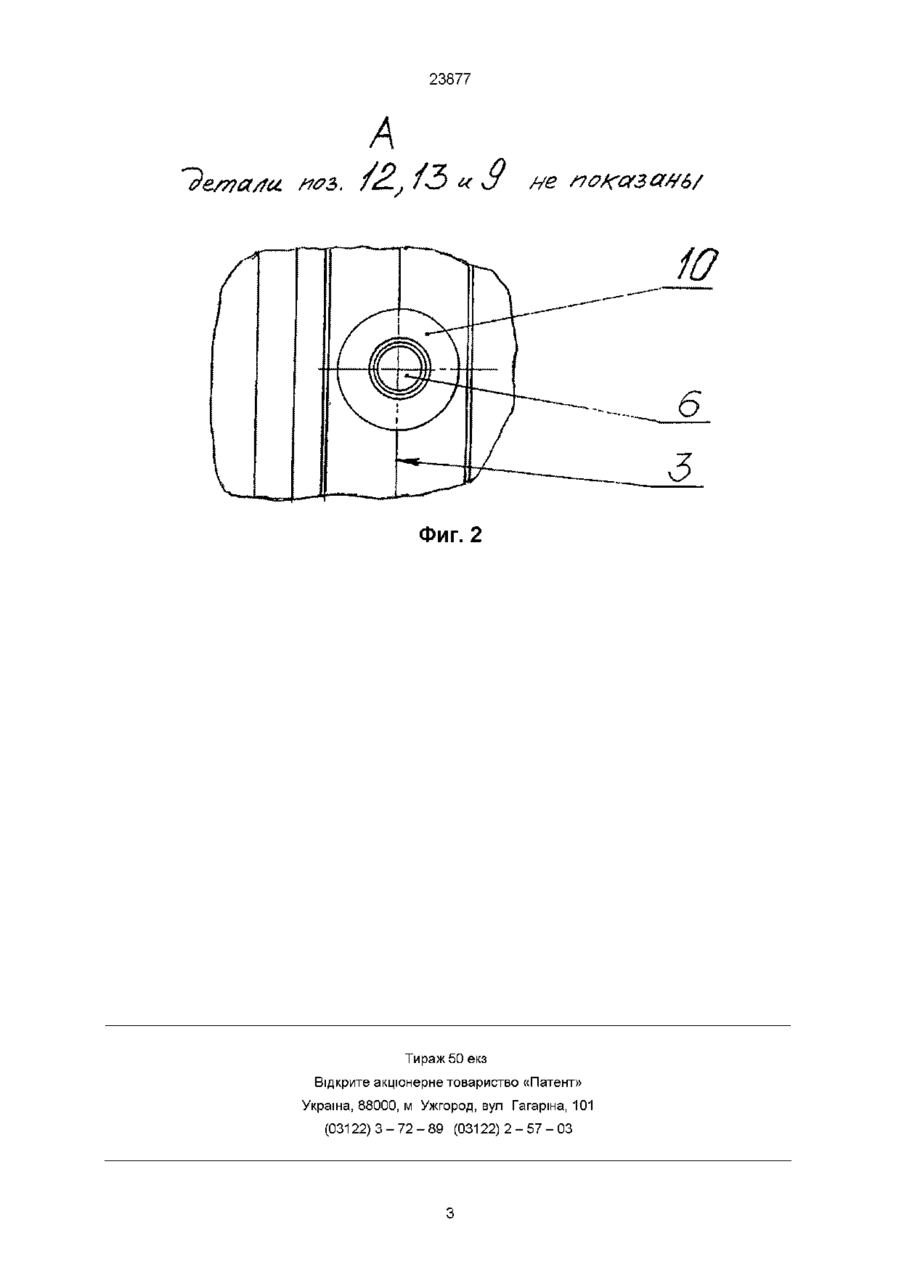

1 Направляющий аппарат осевого компрессора, состоящий из наружного корпуса, внутреннего кольца и расположенных радиально между ними лопаток, на внутренние цапфы которых установлены демпфирующие элементы из эластичного материала, отличающийся тем, что на внутреннем кольце выполнены цилиндрические углуб Изобретение относится к газотурбостроению и может быть использовано в направляющих аппаратах осевых компрессоров Известен направляющий аппарат осевого компрессора (Ас № 1213811, F01D 9/02), состоящий из наружного корпуса, внутреннего кольца и расположенных радиально между ними лопаток, на внутренние цапфы которых в углублениях установлены демпфирующие элементы из эластичного материала, например резины Демпфирующие элементы предотвращают колебания лопаток и устраняют износ цапф и внутренних колец Однако данное конструктивное решение не обеспечивает надежную работу аппаратов на мощных энергетических ГТД с ресурсом более 50 тыс час, т к в процессе работы уменьшается натяг по демпфирующему элементу и ухудшаются его демпфирующие свойства В основу изобретения поставлена задача усовершенствования направляющего аппарата осевого компрессора, в котором путем обеспечения заданного уровня демпфирования колебаний лопаток в течение всего ресурса, повышается надежность работы Поставленная задача решается тем, что направляющий аппарат осевого компрессора, сос вш ления под демпфирующие элементы, демпфирующие элементы выполнены в виде колец прямоугольного сечения и установлены с натягом в эти углубления, плотно охватывая внутреннюю цапфу лопатки, а под демпфирующими элементами установлены пружины, упирающиеся в кольцевые кожухи, закрепленные с торцов внутреннего кольца, кроме того, на наружной цапфе лопатки между наружным корпусом и рычагами также установлены пружины 2 Направляющий аппарат по п 1, отличающийся тем, что между демпфирующим элементом и цапфой лопатки установлена втулка из эластичного антифрикционного материала 3 Направляющий аппарат по п 1 или п 2, отличающийся тем, что кожухи, закрепленные на внутреннем кольце, образуют с его внутренней поверхностью замкнутую кольцевую полость тоящий из наружного корпуса, внутреннего кольца и расположенных радиально между ними лопаток, на внутренние цапфы которых в углублениях установлены демпфирующие элементы из эластичного материала, например, из резины, согласно изобретению, на внутреннем кольце выполнены цилиндрические углубления под демпфирующие элементы, демпфирующие элементы выполнены в виде колец прямоугольного сечения и установлены с натягом в эти углубления, плотно охватывая внутреннюю цапфу лопатки, а под демпфирующими элементами установлены пружины, упирающиеся в кольцевые кожуха, закрепленные с торцов внутреннего кольца, кроме того, на наружной цапфе лопатки между наружным корпусом и рычагами также установлены пружины Между демпфирующим элементом и цапфой лопатки установлена втулка из эластичного антифрикционного материала, например, фторопласта Кожухи, закрепленные на внутреннем кольце, образуют с его внутренней поверхностью замкнутую кольцевую полость На фиг 1 и 2 изображен направляющий аппарат осевого компрессора Направляющий аппарат осевого компрессора состоит из наружного корпуса 1, внутреннего О 1 00 го 23877 кольца 2, имеющего разъем 3 вдоль оси лопаток и радиально расположенных между ними поворотных лопаток 4, установленных цапфами 5 и 6 во втулки 7, 8 и 9 из эластичного антифрикционного материала На внутренней поверхности внутреннего кольца выполнены цилиндрические углубления, в которые с натягом установлены демпфирующие элементы 10, представляющие собой кольцо прямоугольного сечения, в отверстия которых также с натягом установлены втулки 9 из эластичного антифрикционного материала, в которых находятся цапфы лопаток Эластичная втулка 9, установленная между демпфирующими элементом 10 и цапфой 6, уменьшает силу трения при повороте лопаток Демпфирующий элемент 10 поджат вдоль оси лопатки пружиной 13, упирающийся в кожух 12, который образует с внутренней поверхностью кольца 2 замкнутую кольцевую полость и предотвращает выпадение деталей в про точную часть компрессора На наружных цапфах 5 лопаток расположены пружины 14 и закреплены рычаги 15 В углублениях наружного кольца установлены кольца 16 из эластичного антифрикционного материала Эластичный демпфирующий элемент 10, установленный в цилиндрические углубления, выполненные на внутренней поверхности внутреннего кольца 2, предотвращает колебание лопаток, износ цапф 6 и внутренних колец 2 Пружина 13, упругие свойства которой сохраняются в течение всего ресурса, установленная под демпфирующий элемент 10, позволяет сохранить монтажную посадку цапф 6 и обеспечивает стабильное демпфирование в течение всего ресурса двигателя Пружина 14 предотвращает осевое и радиальное перемещение лопаток в пределах монтажных зазоров и улучшает демпфирование лопаток 23877 A /3 и а т Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 23877
