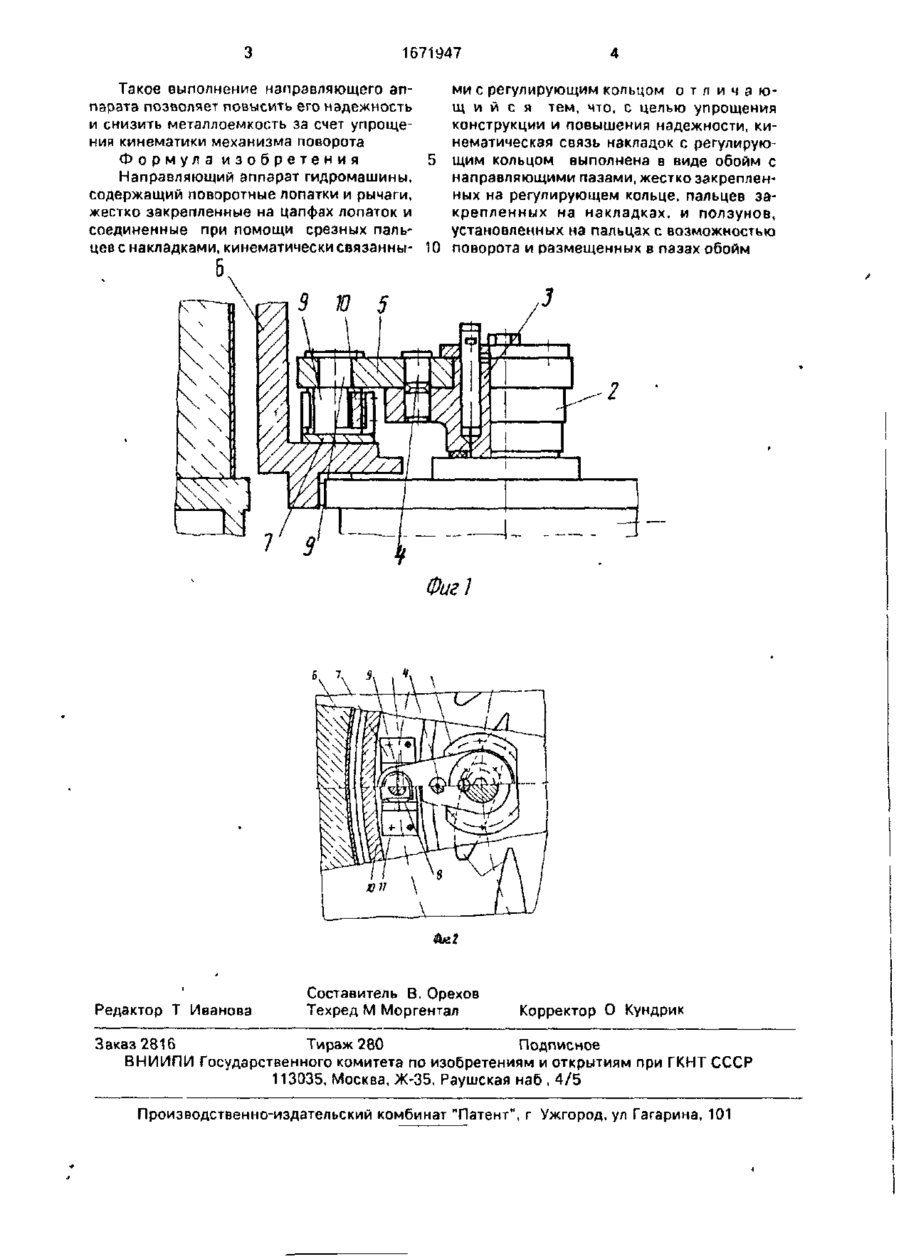

Изобретение относится к гидромашиностроению На цапфах 3 лопаток 1 жестко закреплены рычаги 2 Накладки 5 соединены с рычагами 2 при помощи срезных пальцев 4 Обоймы 7 с направляющими пазами 8 жестко закреплены на регулирующем кольце 6 На накладках 5 закреплены пальцы 9 Ползуны 10 установлены на пальцах 9 с возможностью поворота и размещены в пазах 8 Щечки 11 ползунов 10 выполнены из антифрикционного материала Усилие от регулирующего кольца 6 на лопатки 1 передается через обоймы 7, ползуны 10, пальцы 9, накладки 5 и рычаги 2 Такое выполнение направляющего аппарата позволяет повысить его надежность за счет упрощения конструкции 2 ил. с Изобретение относится к гидромашиностроению и может быть использовано в направляющих аппаратах гидромашин Целью изобретения является упрощение конструкции и повышение надежности направляющего аппарата На фиг 1 показан направляющий аппарат, осевой разрез, на фиг 2 - то же, вид сверху Направляющий аппарат гидромашины содержит поворотные лопатки 1 и рычаги 2, жестко закрепленные на цапфах 3 лопаток 1 и соединенные при помощи срезных пальцев 4 с накладками 5, кинематически связанными с регулирующим кольцом 6 Кинематическая связь накладок 5 с регулирующим кольцом 6 выполнена в виде обойм 7 с направляющими пазами 8, жестко закрепленных на регулирующем кольце 6, пальцев 9, закрепленных на накладках 5, и ползунов 10, установленных на пальцах 9 с возможностью поворота и размещенных в пазах 8 обойм 7 Щечки 11 ползуна 10 выполнены из антифрикционного материала Между пальцем 9 и ползуном 10 размещена втулка (на фиг не показана) Аппарат работает следующим образом Сервомоторы направляющего аппарата (нафиг непоказаны)осуществляютповорот регулирующего кольца 6 на требуемый угол. На регулирующем кольце 6 жестко установлены обоймы 7 Ползуны 10 относительно обойм 7 перемещаются по пазам 8 только в радиальном направлении и через пальцы 9 и накладки 5, жестко соединенные с рычагами 2, передают усилие от регулирующего кольца 6 на лопатки 1 направляющего аппарата. 1671947 Такое выполнение направляющего апми с регулирующим кольцом о т л и ч а ю парата позволяет повысить его надежность щ и й с я тем, что, с целью упрощения и снизить металлоемкость за счет упрощеконструкции и повышения надежности, киния кинематики механизма поворота нематическая связь накладок с регулируюФормула изобретения щим кольцом выполнена в виде обойм с Направляющий аппарат гидромашины, направляющими пазами, жестко закрепленсодержащий поворотные лопатки и рычаги, ных на регулирующем кольце, пальцев зажестко закрепленные на цапфах лопаток и крепленных на накладках, и ползунов, соединенные при помощи срезных пальустановленных на пальцах с возможностью цев с накладками, кинематически связанны- 10 поворота и размещенных в пазах обойм 2 г s Фиг! Фиг.1 Редактор Т Иванова Составитель В. Орехов Техред М Моргентал Корректор О Кундрик 3 аказ 2816 Тираж 280 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина, 101
