Формула / Реферат

Спосіб свердловинного видобування рідких вуглеводнів з розчиненим у них супутнім газом, що включає занурення у свердловину пристрою для розгазування рідини одночасно з вилученням пластового флюїду, який відрізняється тим, що оптимальну глибину занурення й корисну потужність пристрою визначають, виходячи з фізичних параметрів флюїду і характеристик свердловини та підйомника.

Текст

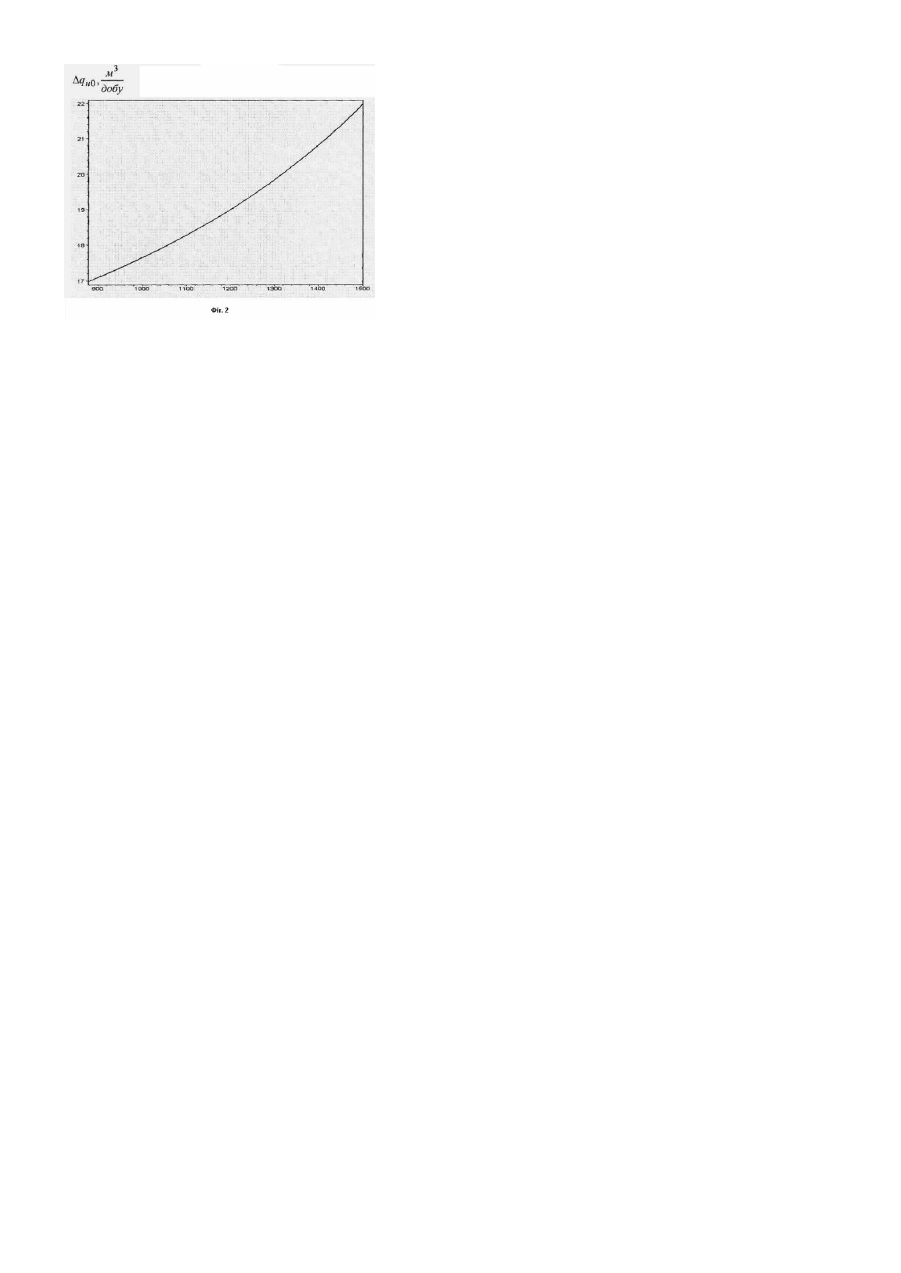

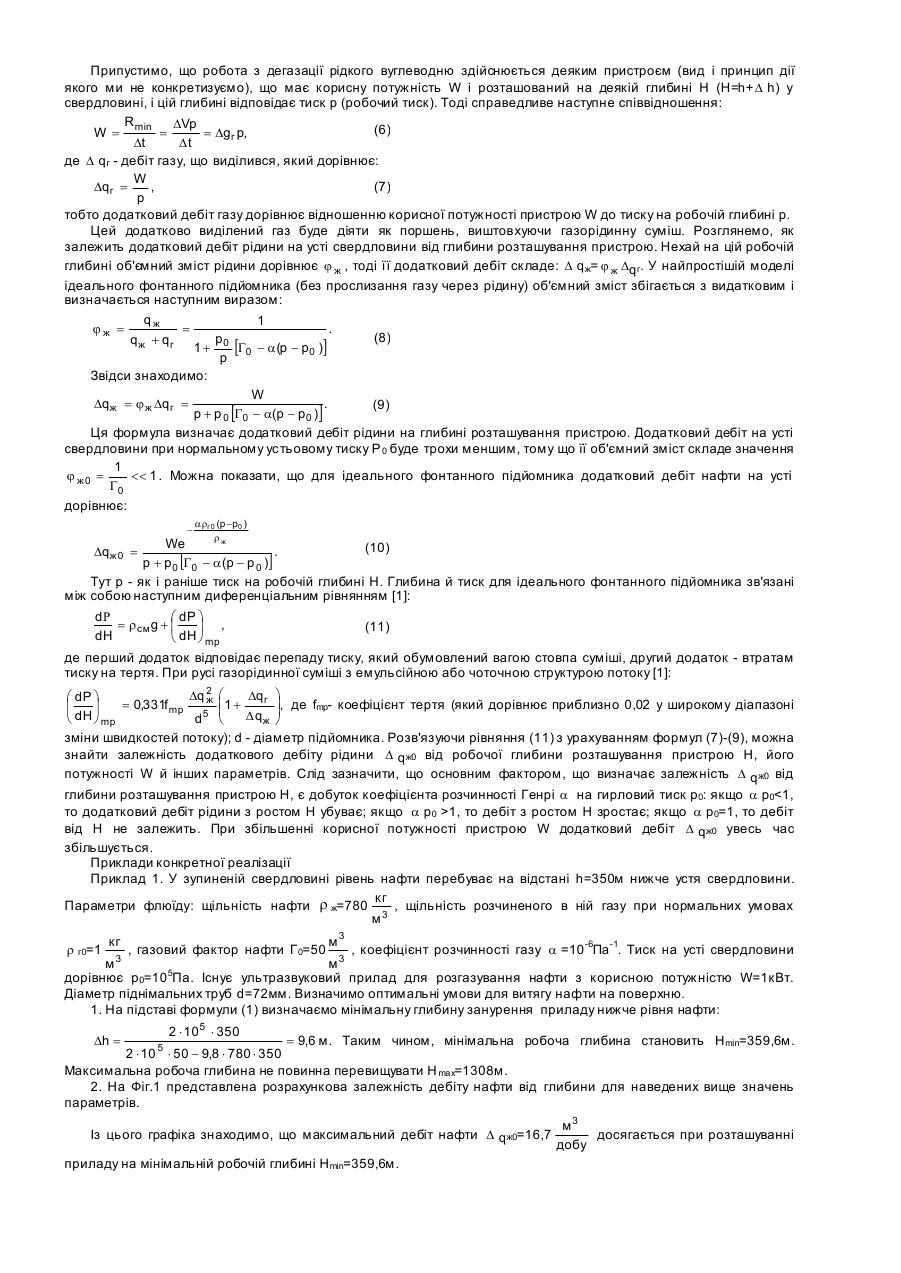

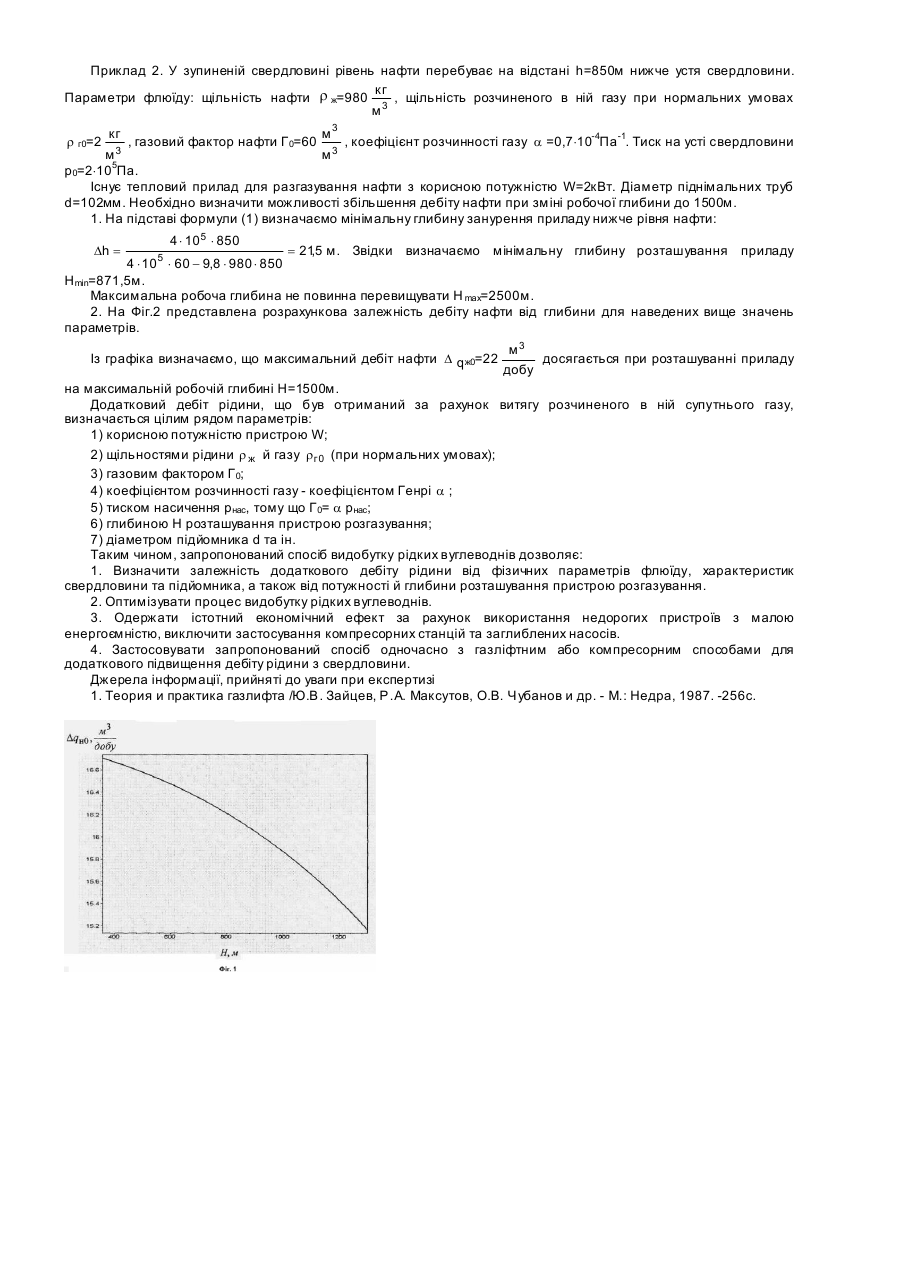

Корисна модель відноситься до нафтогазовидобувної промисловості й може бути застосована для інтенсифікації видобутку нафти та газоконденсату. Відомий газліфтний спосіб експлуатації нафтови х свердловин, що полягає у введенні в потік рідини, що добувається, додаткового газу для зменшення середньої щільності газорідинної суміші й забезпечення її виносу на поверхню [1]. Недоліком відомого способу є високі одноразові капітальні вкладення, а також великі енергетичні витрати на видобуток нафти. Найбільш близьким технічним рішенням до способу, що пропонується, є спосіб експлуатації нафтової свердловини, що включає занурення в свердловину джерела акустичних коливань одночасно з вилученням пластового флюїду [свідоцтво СРСР на винахід (11) №859606, кл. Е21В43/00. Д.п. 30.07.79. Опубл. 30.08.81. Бюл. №32]. Недоліком даного способу є те, що джерело акустичних коливань постійно перебуває під незначним рівнем флюїду, тобто в області незначних гідростатичних тисків, у якій розчинена невелика кількість газу, що забезпечує розгазування лише незначної частини розчиненого в нафті супутнього газу при великих значеннях газового фактора. Крім того, відомий спосіб не враховує фізичні властивості пластового флюїду, що видобувається (щільність, газовий фактор, коефіцієнт розчинності, в'язкість та ін.), а також характеристики свердловини та підйомника (зокрема, глибину свердловини й розподіл тиску по стовбурі свердловини, діаметр підйомних труб та ін.). Тому задачею запропонованої корисної моделі є інтенсифікація свердловинного видобування рідких вуглеводнів за рахунок максимального витягування розчиненого в них супутнього газу шля хом використання пристрою розгазування, який занурюють на попередньо розраховану глибину рідини у з упиненій свердловині та пускають у роботу одночасно з пуском свердловини. Поставлена задача вирішується таким чином, що в процесі видобування рідких вуглеводнів з витягуванням розчиненого в них супутнього газу, який містить у собі занурення у свердловину пристрою розгазування одночасно з вилученням пластового флюїду, відповідно до запропонованого способу, глибину занурення й корисну потужність пристрою визначають, виходячи з фізичних параметрів флюїду і характеристик свердловини та підйомника. Запропонований спосіб дозволяє одержати максимальний дебіт рідких вуглеводнів на усті свердловини при оптимальних витратах на їхній видобуток. Розглянемо цей процес докладніше. Припустимо, що в зупиненій свердловині рівень рідких вуглеводнів перебуває на глибині h нижче устя свердловини. Визначимо, на яку мінімальну глибину Dh нижче рівня рідини потрібно занурити пристрій для її розгазування, щоб при повному витягу розчиненого на цій глибині попутного газу газорідинна суміш піднялася до устя свердловини. Прирівнюючи гідростатичний тиск стовпа рідини на глибині D h тиску стовпа газорідинної суміші висоти Н=h+ D h, одержимо наступну наближену формулу, що зв'язує D h з h: 2p0 h Dh = , (1) 2 G0 p 0 - g r ж h м де р0 - тиск на усті свердловини, Г 0 - газовий фактор рідкого вуглеводню, r ж - його щільність, g = 9,8 с2 прискорення вільного падіння. З формули (1) можна бачити, що глибина занурення D h пристрою в рідину може мінятися в діапазоні від одиниць до сотень метрів при зміні глибини положення рівня рідини h від сотень до декількох тисяч метрів (в останньому випадку точність формули (1) становить близько 5%). З формули (1) можна бачити також, що теоретична максимальна глибина hmах, з якої ще можна добути рідину за рахунок її повного 2G p розгазування, дорівнює h max = 0 0 . gr ж Розглянемо рідкий вуглеводень, що видобувається, з розчиненим у ньому супутнім газом. Молекулярна концентрація насиченого розчину газу с 0 є: r М c 0 = г0 ж , (2) r ж Мг r М де г 0 - щільність газу при нормальних умовах (при нормальному тиску p 0=10Па); ж і М - середні молекулярні маси рідкого вуглеводню й супутнього газу відповідно (вони приблизно рівні). Газовий фактор дорівнює добутку коефіцієнта розчинності Генрі a на величину тиску насичення р нас (коли утвориться насичений розчин газу): Г 0= a рнас. Мінімальна термодинамічна робота зі зміни концентрації розчиненого газу від значення с0 до значення с1 дорівнює: c Rm in = N c0kT ln 0 , (3) c1 де N - число молекул розчинника (вуглеводню) в одиниці об'єму; к - постійна Больцмана, Т - абсолютна температура суміші. Тут Nс0=n0 - число молекул розчиненого газу в одиниці об'єму розчинника. Об'єм, який займає одна молекула вільного газу, що утворився (ідеального), над плоскою поверхнею розподілу двох середовищ, дорівнює: kT V' = , (4) p де р - тиск. Нехай молекулярна концентрація газу, що утворився, дорівнює D с=c0-c1. Вважаючи, що D с

Дивитися

Додаткова інформація

Назва патенту англійською

Method for extraction of liquid hydrocarbons

Автори англійською

Hetmanets Oleh Mykhailovych, Pelikhatyi Mykola Mykhailovych, Pelikhatyi Mykola Mykhailovych

Назва патенту російською

Способ добычи жидких углеводородов

Автори російською

Гетманец Олег Михайлович, Пелихатый Николай Михайлович

МПК / Мітки

МПК: E21B 43/00

Мітки: видобування, рідких, спосіб, вуглеводнів
