Універсальна реверсна лопата або вила полегшеного використання

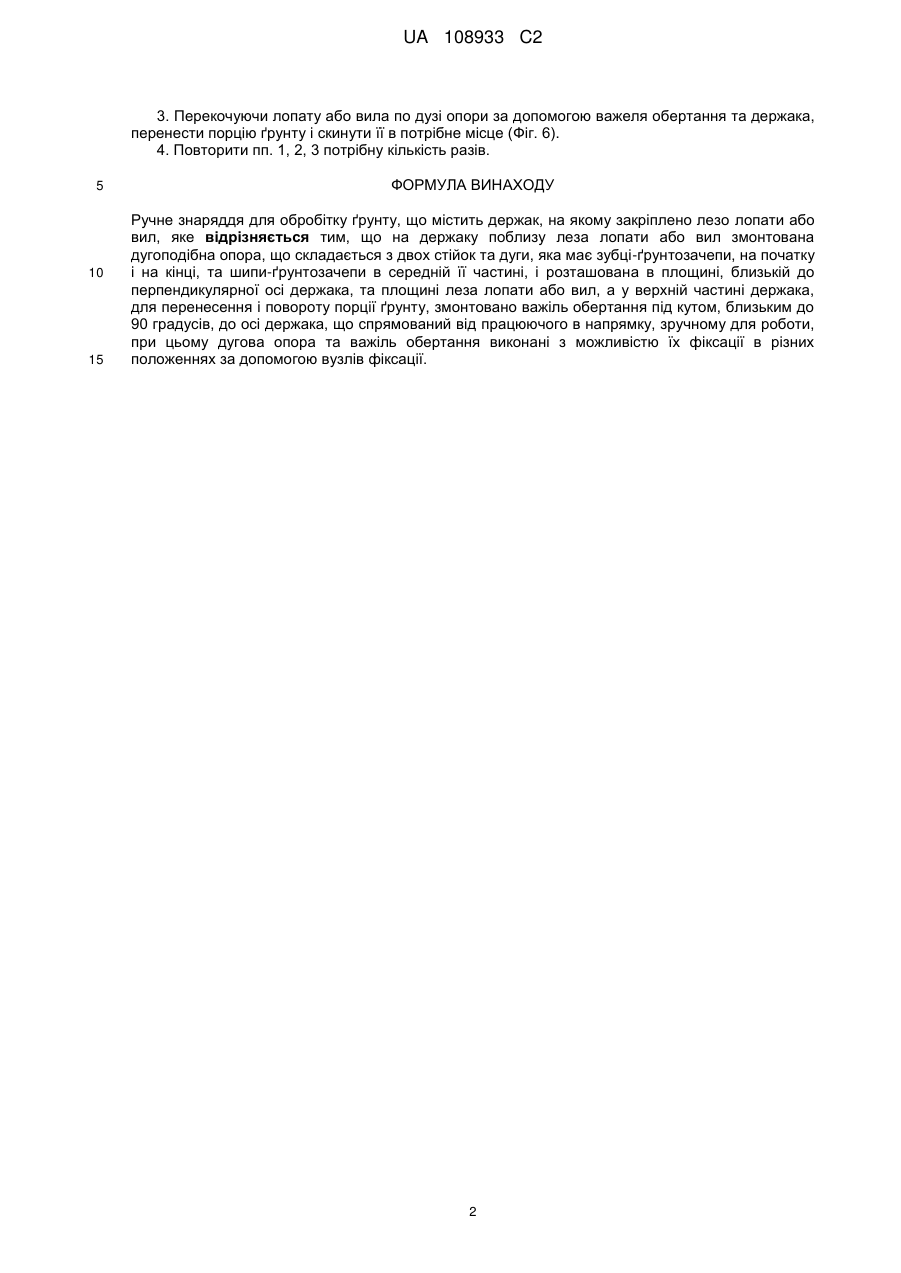

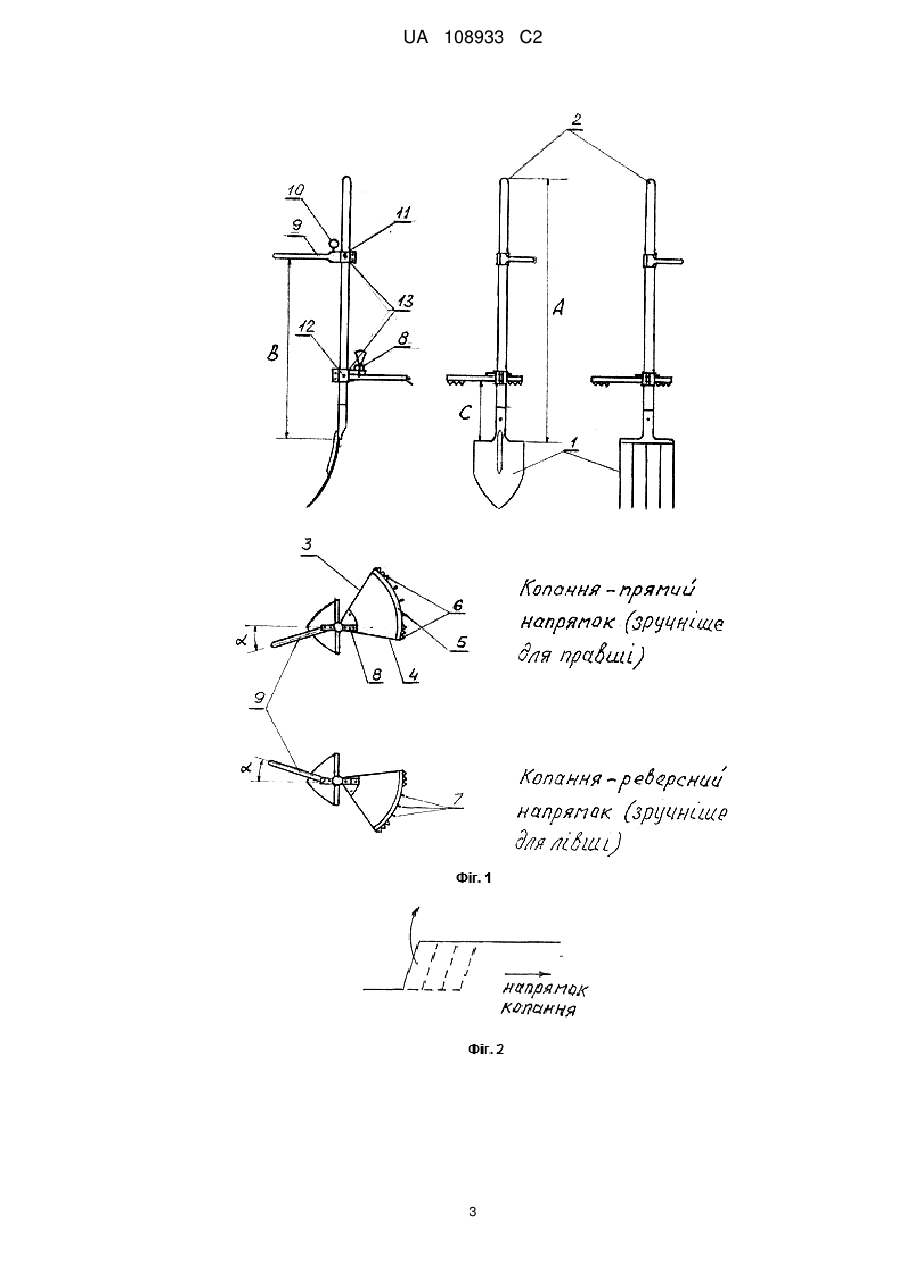

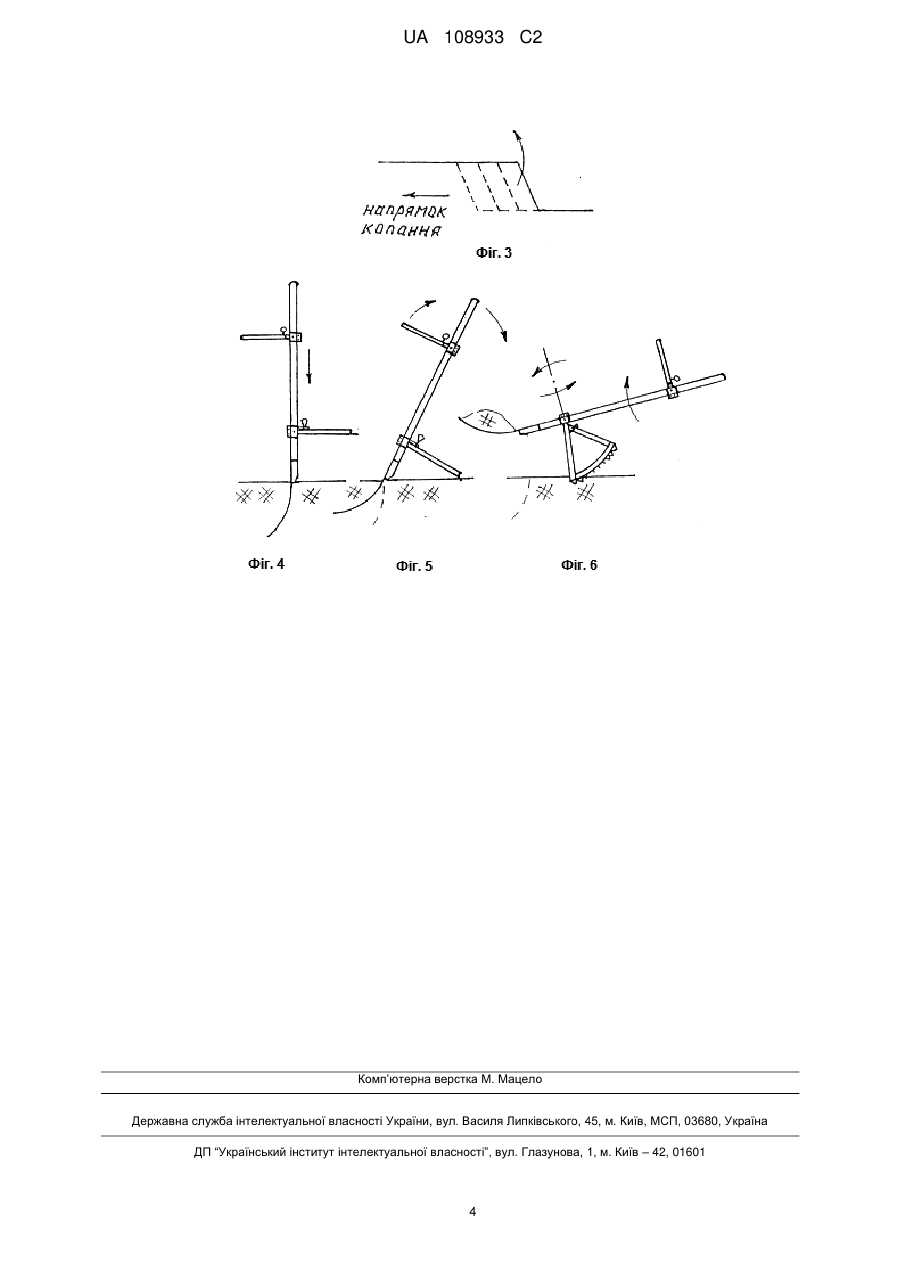

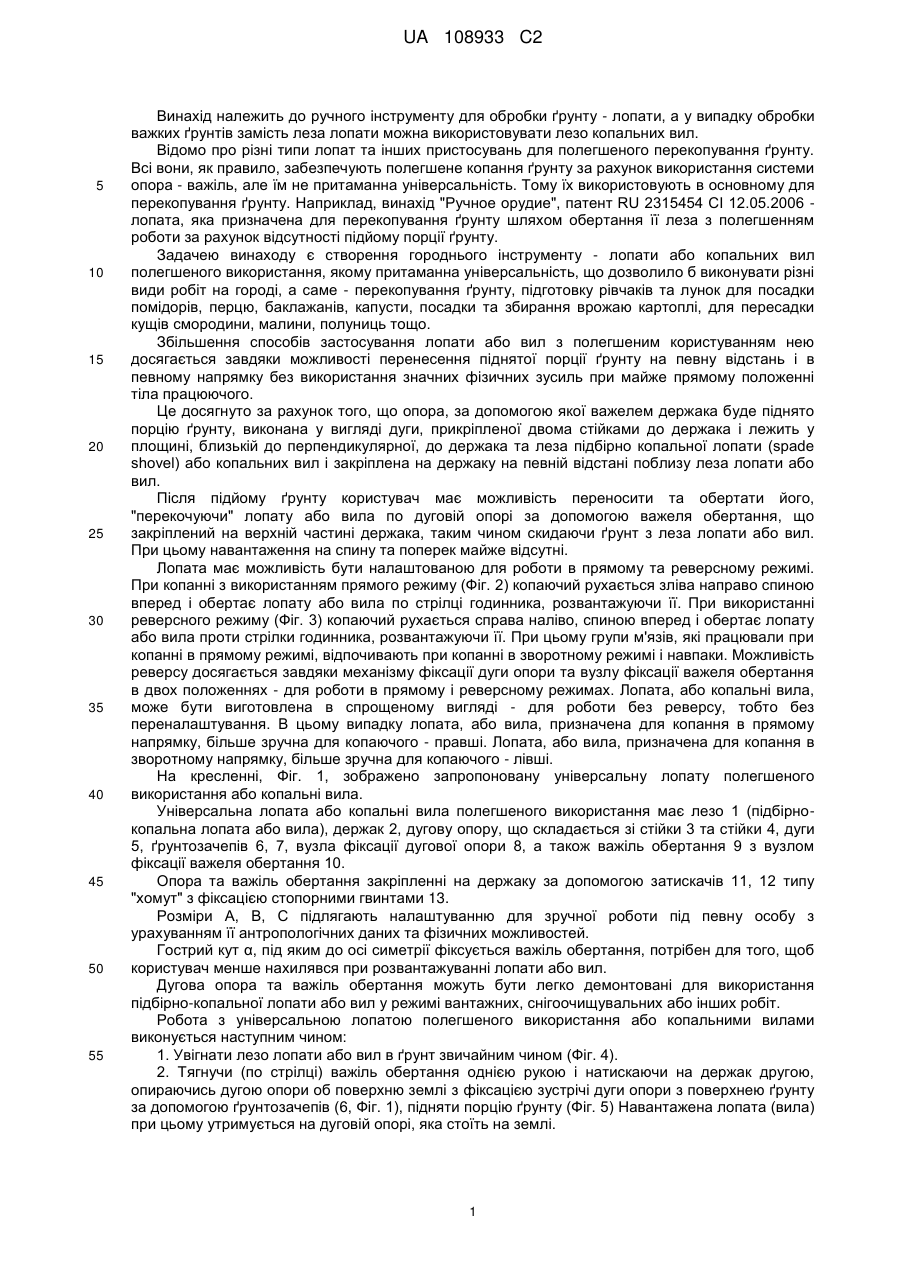

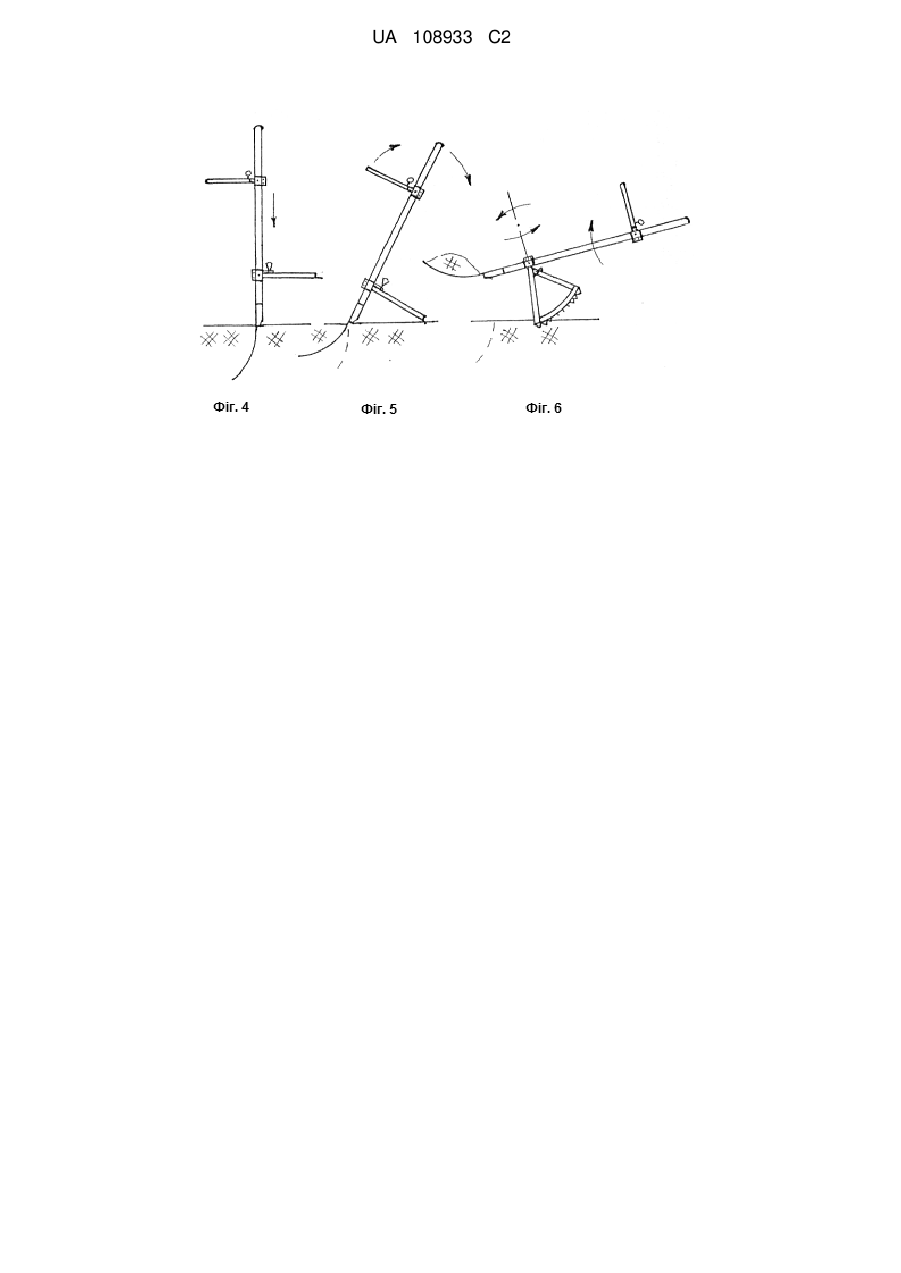

Реферат: Запропоноване ручне знаряддя для обробітку ґрунту, що містить держак, на якому закріплено лезо лопати або вил. На держаку поблизу леза лопати або вил змонтована дугоподібна опора, що складається з двох стійок та дуги, яка має зубці-ґрунтозачепи, на початку і на кінці, та шипиґрунтозачепи в середній її частині, і розташована в площині, близькій до перпендикулярної осі держака, та площині леза лопати або вил. У верхній частині держака, для перенесення і повороту порції ґрунту, змонтовано важіль обертання під кутом, близьким до 90 градусів до осі держака, що спрямований від працюючого в напрямку, зручному для роботи. При цьому дугова опора та важіль обертання виконані з можливістю їх фіксації в різних положеннях за допомогою вузлів фіксації. UA 108933 C2 (12) UA 108933 C2 UA 108933 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до ручного інструменту для обробки ґрунту - лопати, а у випадку обробки важких ґрунтів замість леза лопати можна використовувати лезо копальних вил. Відомо про різні типи лопат та інших пристосувань для полегшеного перекопування ґрунту. Всі вони, як правило, забезпечують полегшене копання ґрунту за рахунок використання системи опора - важіль, але їм не притаманна універсальність. Тому їх використовують в основному для перекопування ґрунту. Наприклад, винахід "Ручное орудие", патент RU 2315454 СІ 12.05.2006 лопата, яка призначена для перекопування ґрунту шляхом обертання її леза з полегшенням роботи за рахунок відсутності підйому порції ґрунту. Задачею винаходу є створення городнього інструменту - лопати або копальних вил полегшеного використання, якому притаманна універсальність, що дозволило б виконувати різні види робіт на городі, а саме - перекопування ґрунту, підготовку рівчаків та лунок для посадки помідорів, перцю, баклажанів, капусти, посадки та збирання врожаю картоплі, для пересадки кущів смородини, малини, полуниць тощо. Збільшення способів застосування лопати або вил з полегшеним користуванням нею досягається завдяки можливості перенесення піднятої порції ґрунту на певну відстань і в певному напрямку без використання значних фізичних зусиль при майже прямому положенні тіла працюючого. Це досягнуто за рахунок того, що опора, за допомогою якої важелем держака буде піднято порцію ґрунту, виконана у вигляді дуги, прикріпленої двома стійками до держака і лежить у площині, близькій до перпендикулярної, до держака та леза підбірно копальної лопати (spade shovel) або копальних вил і закріплена на держаку на певній відстані поблизу леза лопати або вил. Після підйому ґрунту користувач має можливість переносити та обертати його, "перекочуючи" лопату або вила по дуговій опорі за допомогою важеля обертання, що закріплений на верхній частині держака, таким чином скидаючи ґрунт з леза лопати або вил. При цьому навантаження на спину та поперек майже відсутні. Лопата має можливість бути налаштованою для роботи в прямому та реверсному режимі. При копанні з використанням прямого режиму (Фіг. 2) копаючий рухається зліва направо спиною вперед і обертає лопату або вила по стрілці годинника, розвантажуючи її. При використанні реверсного режиму (Фіг. 3) копаючий рухається справа наліво, спиною вперед і обертає лопату або вила проти стрілки годинника, розвантажуючи її. При цьому групи м'язів, які працювали при копанні в прямому режимі, відпочивають при копанні в зворотному режимі і навпаки. Можливість реверсу досягається завдяки механізму фіксації дуги опори та вузлу фіксації важеля обертання в двох положеннях - для роботи в прямому і реверсному режимах. Лопата, або копальні вила, може бути виготовлена в спрощеному вигляді - для роботи без реверсу, тобто без переналаштування. В цьому випадку лопата, або вила, призначена для копання в прямому напрямку, більше зручна для копаючого - правші. Лопата, або вила, призначена для копання в зворотному напрямку, більше зручна для копаючого - лівші. На кресленні, Фіг. 1, зображено запропоновану універсальну лопату полегшеного використання або копальні вила. Універсальна лопата або копальні вила полегшеного використання має лезо 1 (підбірнокопальна лопата або вила), держак 2, дугову опору, що складається зі стійки 3 та стійки 4, дуги 5, ґрунтозачепів 6, 7, вузла фіксації дугової опори 8, а також важіль обертання 9 з вузлом фіксації важеля обертання 10. Опора та важіль обертання закріпленні на держаку за допомогою затискачів 11, 12 типу "хомут" з фіксацією стопорними гвинтами 13. Розміри А, В, С підлягають налаштуванню для зручної роботи під певну особу з урахуванням її антропологічних даних та фізичних можливостей. Гострий кут α, під яким до осі симетрії фіксується важіль обертання, потрібен для того, щоб користувач менше нахилявся при розвантажуванні лопати або вил. Дугова опора та важіль обертання можуть бути легко демонтовані для використання підбірно-копальної лопати або вил у режимі вантажних, снігоочищувальних або інших робіт. Робота з універсальною лопатою полегшеного використання або копальними вилами виконується наступним чином: 1. Увігнати лезо лопати або вил в ґрунт звичайним чином (Фіг. 4). 2. Тягнучи (по стрілці) важіль обертання однією рукою і натискаючи на держак другою, опираючись дугою опори об поверхню землі з фіксацією зустрічі дуги опори з поверхнею ґрунту за допомогою ґрунтозачепів (6, Фіг. 1), підняти порцію ґрунту (Фіг. 5) Навантажена лопата (вила) при цьому утримується на дуговій опорі, яка стоїть на землі. 1 UA 108933 C2 3. Перекочуючи лопату або вила по дузі опори за допомогою важеля обертання та держака, перенести порцію ґрунту і скинути її в потрібне місце (Фіг. 6). 4. Повторити пп. 1, 2, 3 потрібну кількість разів. 5 10 15 ФОРМУЛА ВИНАХОДУ Ручне знаряддя для обробітку ґрунту, що містить держак, на якому закріплено лезо лопати або вил, яке відрізняється тим, що на держаку поблизу леза лопати або вил змонтована дугоподібна опора, що складається з двох стійок та дуги, яка має зубці-ґрунтозачепи, на початку і на кінці, та шипи-ґрунтозачепи в середній її частині, і розташована в площині, близькій до перпендикулярної осі держака, та площині леза лопати або вил, а у верхній частині держака, для перенесення і повороту порції ґрунту, змонтовано важіль обертання під кутом, близьким до 90 градусів, до осі держака, що спрямований від працюючого в напрямку, зручному для роботи, при цьому дугова опора та важіль обертання виконані з можливістю їх фіксації в різних положеннях за допомогою вузлів фіксації. 2 UA 108933 C2 3 UA 108933 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
