Кабельна лінія зв’язку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 56

Опубліковано: 30.04.1993

Автори: Болотова Людмила Михайлівна, Грідчин Сергій Іванович, Серков Олександр Анатолійович

Завантажити PDF файл.

Формула / Реферат

Формула изобретения

Кабельная линия связи по авт. св. №1317489, отличающаяся тем, что с целью увеличения помехозащищенности импульсных помех, возникающих вблизи передающего конца линии, она дополнительно содержит второй резистор, включенный в заземляющую цепь на приемном конце линии, величина которого в сумме с первым резистором равна волновому сопротивлению линии, образованной наружной оплеткой и землей.

Текст

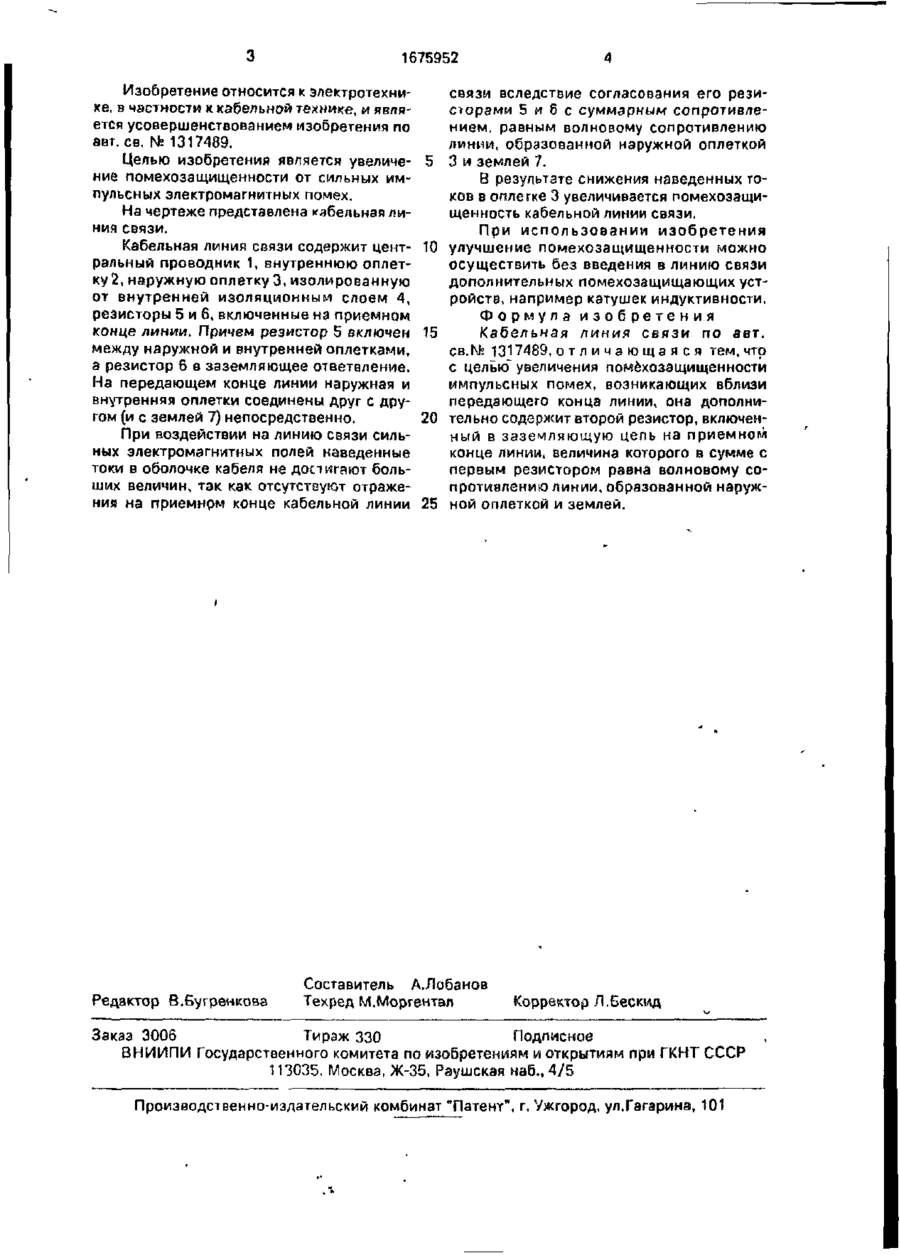

Изобретение относится к электротехнике, в частности к кабельной технике. Целью изобретения является повышение защищенности от сильных импульсных электромагнитных помех. В коаксиальной кабельной линии связи, содержащей две изолированные оплетки 2 и 3, заземленные на передающем конце и соединенные через резистор 5 с сопротивлением, равным межоплеточному волновому сопротивлению на приемном конце, дополнительно между заземляющим ответвлением и землей включен резистор 6. Суммарное сопротивление резисторов 5 и 6 равно волновому сопротивлению линии, образованной наружной оплеткой 3 и землей 7. 1 ил. ел с Передающий конец линии Приемный конец линии ел ю

Дивитися

Додаткова інформація

Автори англійською

Serkov Oleksandr Anatoliiovych

Автори російською

Серков Александр Анатольевич

МПК / Мітки

МПК: H01B 11/18

Мітки: зв'язку, кабельна, лінія
