Пристрій позиційної селекції інформації

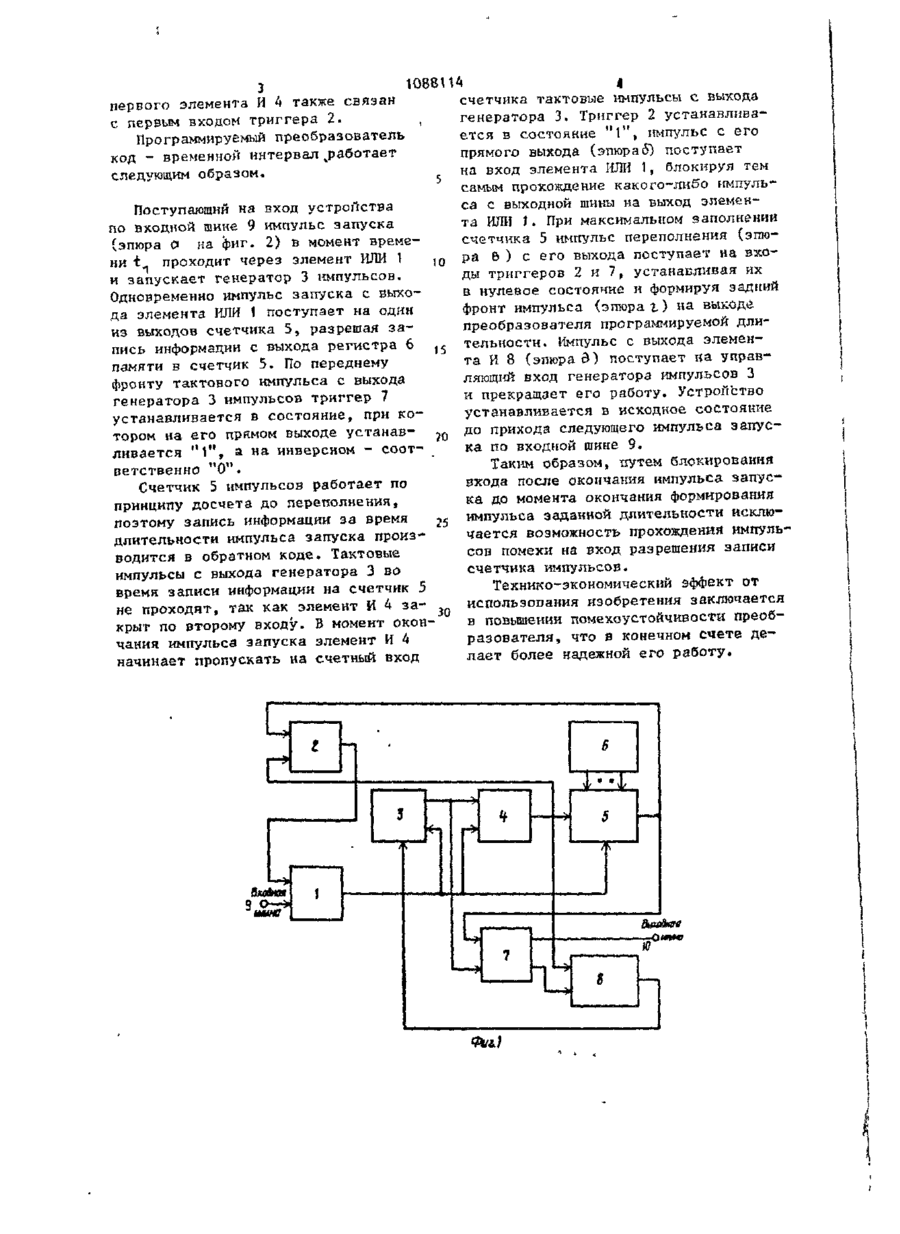

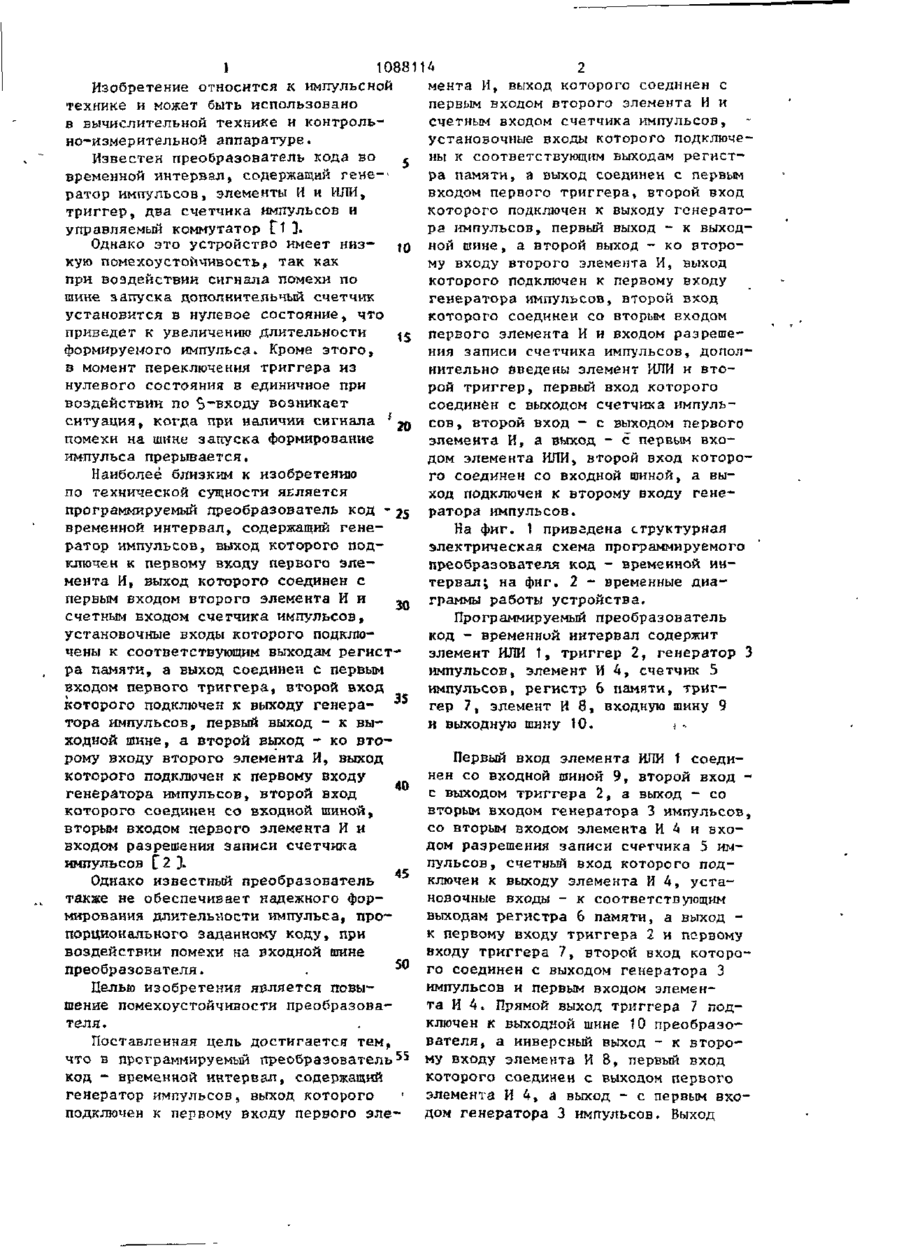

ПРОГРАММИРУЕМЫЙ ПРЕОБРАЗОВАТЕЛЬ КОД - ВРЕМЕННОЙ ИНТЕРВАЛ, содержащий генератор импульсов, выход которого подключен к первому входу первого элемента И, выход которого соединен с первым входом второго элемента И и счетным входом счётчика импульсов, установочные входы которого подключены к соответствующим выходам регистра памяти, а выход соединен с первым входом первого триггера, второй вход которого подключен к выходу генератора импульсов, первый выход - к выходной шине, а второй выход - ко второму входу второго элемента И, выход которого подключен к первому входу генератора импульсов, второй вход которого соединен со вторым входом"первого элемента И и входом разрешения записи счетчика импульсов, о т л и ч а ю щ и й ' с я тем, что, с целью повышения помехоустойчивости преобразователя, в него введены элемент ИЛИ и второй триггер, первый вход которого соединен с выходом счетчика импульсов, второй вход - с выходом первого элемента И, а выход - с первым входом элемента ИЛИ, второй вход которого соединен со входной шиной, а выход подключен к второму входу генератора импульсов. § с 1 10881 Изобретение относится к импульсной технике и может быть использовано в вычислительной технике и контрольно-измерительной аппаратуре. Известен преобразователь кода во ^ временной интервал, содержащий гене-' ратор импульсов, элементы И и ИЛИ, триггер, два счетчика импульсов и управляемый коммутатор Г1 3 Однако это устройство имеет низю кую помехоустойчивость, так как при воздействии сигнала помехи по шине запуска дополнительный счетчик установится в нулевое состояние, что приведет к увеличению длительности и формируемого импульса. Кроме этого, в момент переключения триггера из нулевого состояния в единичное при воздействии по S-входу возникает ситуация, когда при наличии сигнала * ^ помехи на шике запуска формирование импульса прерывается. Наиболее близким к изобретению ПО ТеХНИЧесКОЙ СУЩНОСТИ ЯЕЛЯЄТСЯ программируемый преобразователь код - j 5 временной интервал, содержащий генератор импульсов, выход которого подключен к первому входу первого элемента И, выход которого соединен с первым входом второго элемента И и ,0 счетным входом счетчика импульсов, установочные входы которого подключены к соответствующим выходам регистра памяти, а выход соединен с первым входом первого триггера, второй вход которого подключен к выходу генератора импульсов, первый выход - к выходной шине, а второй выход - ко второму входу второго элемента И, выход которого подключен к первому входу генератора импульсов, второй вход 40 которого соединен со входной шиной, вторым входом первого элемента И и входом разрешения записи счетчика импульсов Г 2 ]. мента И, выход которого соединен с первым входом второго элемента И и счетным входом счетчика импульсов, установочные входы которого подключены к соответствующим выходам регистра памяти, а выход соединен с первым входом первого триггера, второй вход которого подключен к выходу генератора импульсов, первый выход - к выходной шине, а второй выход - ко второму входу второго элемента И, выход которого подключен к первому входу генератора импульсов, второй вход которо го соединен со вторым входом первого элемента И и входом разрешения записи счетчика импульсов, дополнительно введены элемент ИЛИ и второй триггер, первый вход которого соединен с выходом счетчика импульсов, второй вход - с выходом первого элемента И, а выход - с первым входом элемента ИЛИ, второй вход которого соединен со входной шиной, а выход подключен к второму входу генератора импульсов. На фиг. 1 приведена структурная электрическая схема программируемого преобразователя код - временной интервал; на фиг. 2 - временные диаграммы работы устройства. Программируемый преобразователь код - временной интервал содержит элемент ИЛИ 1, триггер 2, генератор 3 импульсов, элемент И 4, счетчик 5 импульсов, регистр 6 памяти, триггер 7, элемент И 8, входную шину 9 и выходную шину 10. г Первый вход элемента ИЛИ 1 соединен со входной шиной 9, второй вход с выходом триггера 2, а выход - со вторым входом генератора 3 импульсов, со вторым входом элемента И 4 и входом разрешения записи счетчика 5 импульсов, счетный вход которого подОднако известный преобразователь 45 ключен к выходу элемента И 4, установочные входы - к соответствующим также не обеспечивает надежного форвыходам регистра 6 памяти, а выход мирования длительности импульса, прок первому входу триггера 2 и первому порционального заданному коду, при входу триггера 7, второй вход которовоздействии помехи на входной шине преобразователя. . *® го соединен с выходом генератора 3 импульсов и первым входом элеменЦелью изобретения является повыта И 4, Прямой выход триггера 7 подшение помехоустойчивости преобразоваключен к выходной шине 10 преобразотеля . вателя, а инверсный выход - к второПоставленная цель достигается тем, 55 му входу элемента И 8, первый вход что в программируемый преобразователь которого соединен с выходом первого код - временной интервал, содержащий элемента И 4, а выход - с первым вхогенератор импульсов 5 выход которого дом генератора 3 импульсов. Выход подключен к первому входу первого эле 4 З 10881 14 счетчика тактовые импульсы с выхода первого элемента И 4 также связан генератора 3. Триггер 2 устанавливас первым входом триггера 2. , ется в состояние "1", импульс с его Программируемый преобразователь прямого выхода (эпюраб) поступает код - временной интервал ^работает на вход элемента ИЛИ 1, блокируя тем следующим образом. 5 самым прохождение какого-либо импульса с выходной шины на выход элеменПоступающий на вход устройства та ИЛИ 1. При максимальном заполнении по входной шине 9 импульс запуска счетчика 5 импульс переполнения (эпю(эпюра о на фиг. 2) в момент времени t проходит через элемент ИЛИ 1 ю ра В ) с его выхода поступает на входы триггеров 2 и 7, устанавливая их и запускает генератор 3 импульсов. в нулевое состояние и формируя задний Одновременно импульс запуска с выхофронт импульса (эпюра г ) "а выходе да элемента ИЛИ t поступает на один преобразователя программируемой длииз выходов счетчика 5, разрешая зательности. Импульс с выхода элеменпись информации с выхода регистра 6 та И 8 (эпюра Э ) поступает на управ)5 памяти в счетчик 5. По переднему ляющий вход генератора импульсов 3 фронту тактового импульса с выхода и прекращает его работу. Устройство генератора 3 импульсов триггер 7 устанавливается в исходное состояние устанавливается в состояние, при кодо прихода следующего импульса запустором на его прямом выходе устанав- 2 0 ка по входной шине 9. ливается "І", а на инверсном - соот- _ Таким образом, путем блокирования ветственно "О". входа после окончания импульса запусСчетчик 5 импульсов работает по ка до момента окончания формирования принципу досчета до переполнения, импульса заданной длительности исклюпоэтому запись информации за время 25 чается возможность прохождения импульдлительности импульса запуска произсов помехи на вход разрешения записи водится в обратном коде. Тактовые счетчика импульсов. импульсы с выхода генератора 3 во Технико-экономический эффект от время записи информации на счетчик 5 использопания изобретения заключается не проходят, так как элемент И 4 за- 3 0 в повышении помехоустойчивости преобкрыт по второму входу. В момент оконразователя, что в конечном счете дечания импульса запуска элемент И 4 лает более надежной его работу. начинает пропускать на счетный вход о о—* шина 1088114 и a t 5 A t \ • Л t t J 9 it t • Ти Фиг. г Редактор Н.Егорова Составитель В.Войтов Техред с.Мигунова Корректор Ю.Макаренко Заказ 2688/52 Тираж 862 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д- 4/5 Филиал ПИП "Патент", г.Ужгород, ул.Проектная, 4
