Пристосування для зняття плодів з дерев

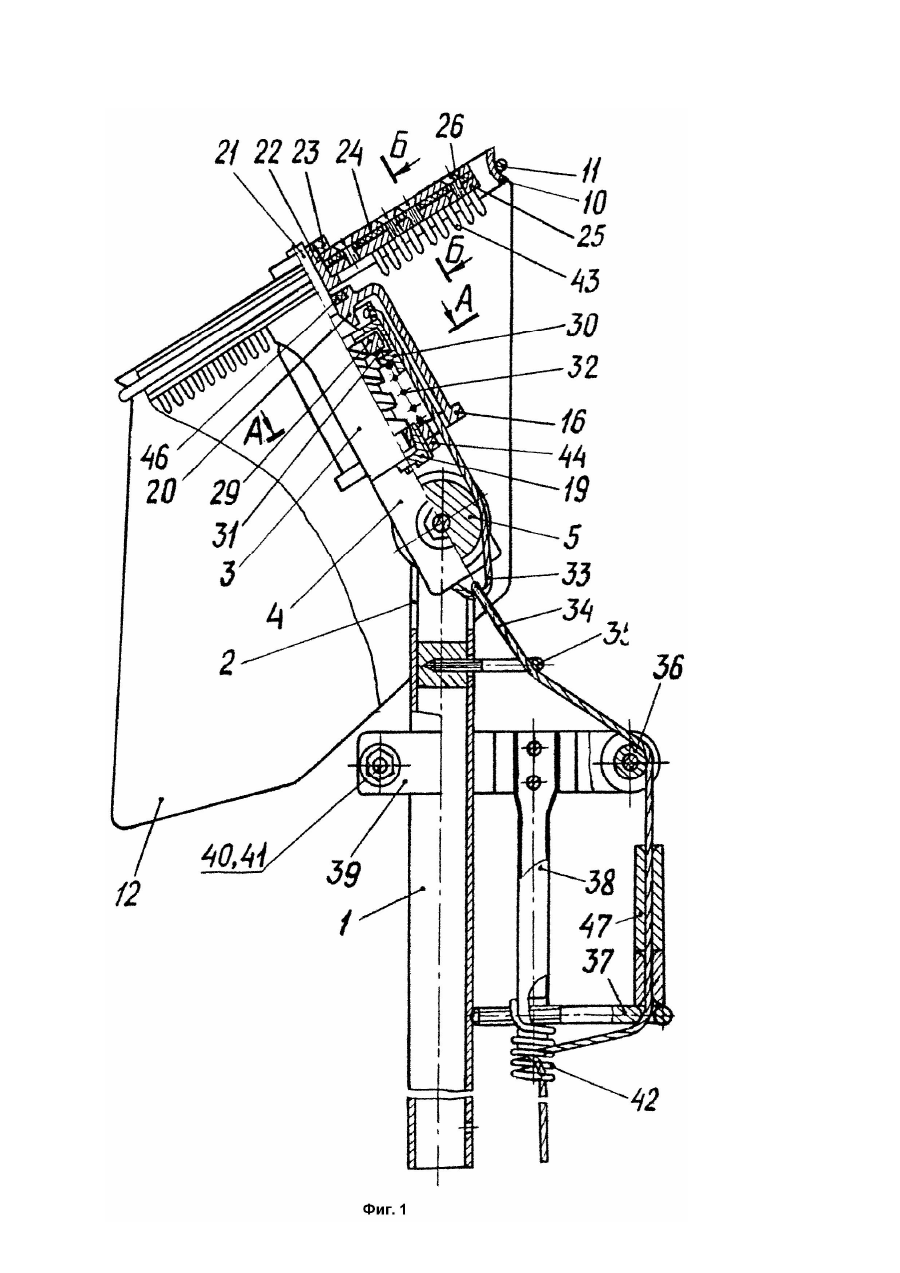

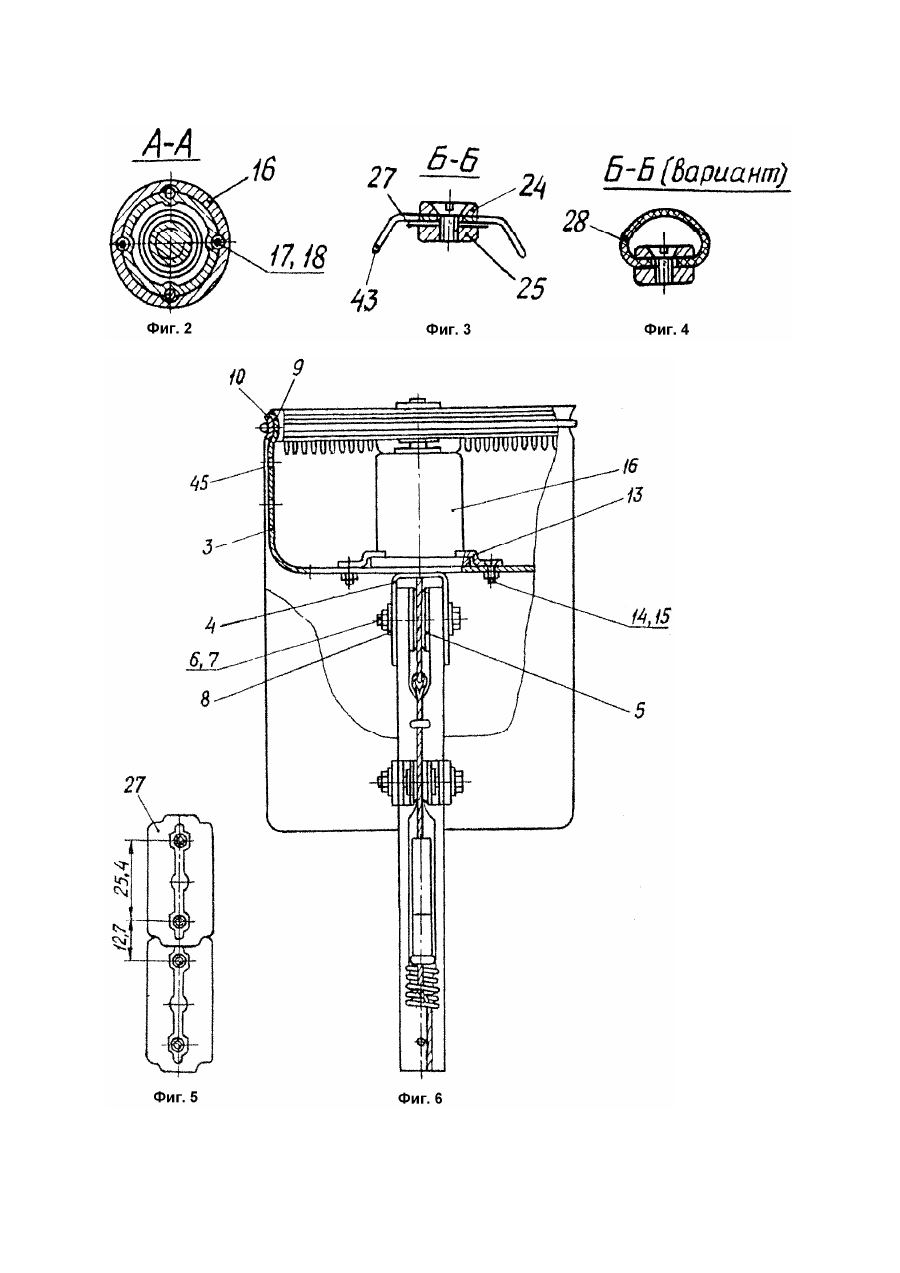

Изобретение относится к ручным приспособлениям для снятия плодов с деревьев, преимущественно косточковых пород, в том числе вишен и черешен вместе с их черешками, а также для снятия ягод шелковицы, при возможности использования его для стрижки газонов, чистки стен, потолков, стекол окон зданий, а также ламповых стекол и другого. Известен плодосъемник, содержащий рукоять, на верхнем конце которой установлено средство для отделения плодов от деревьев, соединенное с приводом и накопителем плодов [1]. Наиболее близким к предложенному является приспособление для снятия плодов с деревьев, содержащее рукоять, на верхнем конце которой установлена рама с закрепленными на ней средствами отделения плодов от дерева соединенными с приводом и накопителем плодов [2]. Недостатком этих устройств является низкая производительность и повреждаемость ими плодов. Цель изобретения - повышение производительности труда, уменьшение повреждений плодов и расширение области применения. Поставленная цель достигается тем, что рама выполнена в виде двух разноразмерных П-образных элементов, соединенных соосно своими перекладинами, меньший из которых установлен шарнирно с регулируемым натягом на рукояти и с возможностью ее охвата своим проемом, а верхние концы большего верхнего П-образного элемента выполнены желобчатыми к периферии и на них размещено желобчатое кольцо для крепления на нем накопителя плодов, при этом привод выполнен в виде расположенного в центральной части рамы и закрепленного к перекладине верхнего П-образного элемента полого корпуса с внутренними продольными, параллельными его полости, направляющими элементами, внутри которого, соосно его полости и рамы, установлен на двух регулируемых подшипниковых опорах шпиндель, верхней частью соединенный со средствами отделения плодов посредством разрезной с буртом и резьбой втулки и установленных на ней несущих планок и гайки, имеющий на междуопорной цилиндрической части несамотормозящую резьбу, на которой установлена подпружиненная снизу тарельчатым упругим элементом гайка в виде диска и с ответной шпинделю несамотормозящей резьбой, торцы гайки размещены свободно, с возможностью вращения, между торцами подпружиненного снизу и направленного продольными направляющими элементами, корпуса, ползуна, к которому прикреплены симметрично, относительно его продольной оси, концы гибкой петли, соединенной, в нижней срединной части, с гибкой тягой, причем средства отделения плодов снабжены элементами для упорядочения плодов и их защиты от повреждения. На фиг.1 изображен общий вид приспособления, совмещенный с местными разрезами; на фиг.2 сечение А - А на фиг.1; на фиг.3 - сечение Б - Б на фиг.1, проходящее поперек несущих планок средства отделения плодов и средства упорядочения и защиты плодов от повреждений; на фиг.4 - сечение Б - Б на фиг.1 по средствам отделения плодов, выполненным в виде свернутой многослойно ткани, пленки или полосы мягкой резины; на фиг.5 изображены в сборе средства отделения плодов, выполненные в виде ножей-лезвий безопасной бритвы; на фиг.6 - вид справа на фиг.1. Приспособление для снятия плодов с деревьев содержит базовую рукоять 1 с пазом 2 в ее верхней части с установленной на ней рамой, выполненной из двух, скрепленных соосно, П-образных элементов 3 и 4, верхнего и нижнего, крепящейся шарнирно к рукояти посредством боковых сторон нижнего элемента 4, проставки 5, резьбовых крепежных элементов 6, 7 и шайб 8. Верхние концы 9 (см. фиг.6) элемента 3 рамы выполнены желобчатыми и на них одето желобчатое кольцо 10, к которому прикреплен гибким средством 11 накопитель плодов 12. К центральной части рамы прикреплен, посредством планок 13 и резьбовых крепежных элементов 14 и 15, полый корпус 16 привода с продольными направляющими элементами 17 и 18, внутри которого установлен на подшипниковых опорах 19 и 20 шпиндель 21, на верхнем конце которого, посредством разрезной с буртом и резьбой втулки 22 и гайки 23, закреплены несущие планки 24, 25 с прикрепленными к ним, посредством винтов 26, средствами отделения плодов в виде ножей-лезвий 27, как на фиг.3, или в виде многослойно свернутых ткани или пленки, или полосы мягкой резины рулончика 28, как на фиг.4. На междуопорной части шпинделя 21 выполнена несамотормозящая резьба, по которой ответной резьбой установлена, выполненная в виде диска, гайка 29, установленная своими торцами свободно и с возможностью вращения между торцами ползуна 30, при этом гайка 29, со стороны своего нижнего торца, опирается на тарельчатый упругий элемент 31. Ползун 30 подпружинен снизу пружиной 32 и к нему прикреплена, симметрично, гибкая петля 33, соединенная в ее нижней части с гибкой, в виде шнура, тягой 34, пропущенной через проставку 5, ушко отклоняющего элемента 35, ролик 36 и ушко винта-стойки 37, что на ручке 38, установленной, посредством ее хомутообразного элемента 39 и резьбовых крепежных элементов 40, 41, на рукояти 1. При нижнем конце ручки 38 прикреплена пружина 42, между витками которой гибкая тяга 34 защемлена. При ножевых 27 средствах отделения плодов установлено средство упорядочения плодов и их защиты от повреждения ножами 27, выполненное в виде гребенки 43. Нижняя подшипниковая опора 19 выполнена с резьбой, по типу винта, благодаря чему опоры 19 и 20 регулируемы и контрятся, будучи отрегулированными, гайкой 44. На боковых сторонах верхней части рамы 3 - 4 выполнены отверстия 45 для установки на ней вспомогательных средств (упоров, полозьев) надобных при других хозяйственных использованиях приспособления. В верхней части корпуса 16 установлен сальник 46 для смазки подшипниковых опор 19, 20 и защиты их от пыли. На тягу 34, при ручке, надета нажимная втулка 47. При использовании приспособления для чистки чего-либо, в том числе и для снятия плодов, например шелковицы, поверх несущих планок 24, 25 можно прикрепить щетки. При использовании приспособления для подстрижки газонов, поверх несущих планок 24, 25 можно прикрепить ножи. При использовании приспособления для снятия высокорасположенных плодов или для использования чего другого отдаленного, его рукоять 1 удлиняют, присоединением, к ее нижней части, шеста, при этом ручку 38 закрепляют уже на шесте, соответствующе отрегулировав натяжение тяги 34 и закрепивши ее между витками пружины 42. Перед использованием приспособления по его основному назначению - для снятия, например, вишен или черешен, между его несущими планками 24, 25 устанавливают ножи-лезвия 27 и средство упорядочения и защиты плодов - гребенку 43 и все это скрепляют винтами 26. На кольцо 10 надевается, своей горловиной, плодоприемник в виде мешочка 12, стенки которого, при его горловине, прорезаются и прикрепляются к кольцу 10 так, чтобы можно было пропустить через него наружу раму 3 - 4 вместе с приводным механизмом. Во время использования приспособления, кистью одной руки, например левой, берутся за нижний конец рукояти 1, а если она прикреплена к шесту - то за шест, а кистью другой руки охватывают ручку 38 и гибкую тягу 34 через посредство нажимной втулки 47, после чего верхнюю часть приспособления, вместе со средствами отделения плодов, подносят в место произрастания плодов и сжатием кисти руки, на ручке 38, отклоняют гибкую тягу 34 в направлении ручки, при этом тяга 34 будет, посредством петли 33, тянуть вниз ползун 30 вместе с гайкой 29 и сжимать упомянутым ползуном пружину 32, а гайка 29, удерживаемая от вращения прилежащим к ней верхним торцом ползуна 30, своей резьбой будет воздействовать на шпиндель 21, который, благодаря выполненной на нем ответной гайке 29 резьбой (несамотормозящей) начнет вращаться, а вместе с ним и средства отделения плодов и средства их защиты. Движущиеся ножилезвия 27 будут перерезать черешки плодов попавшие в междузубные проходы гребенки 43, а плоды оказавшиеся на уровне ножей-лезвий будут, той же гребенкой, не поместившись в ее междузубные проходы, отклоняться. Средства отделения плодов, в виде рулончика ткани, пленки, резины иди в виде щетки, контактируя с плодами будут их осыпать. При разжиме кисти руки, освободивши тем самим тягу 34, пружина 32 поднимет, посредством ползуна 30, гайку 29, которая опершись, ближайшей к своей оси поверхностью своего нижнего торца, на тарельчатый элемент 31, вращается вместе с шпинделем 21, достигает вместе с ползунам 30 своего верхнего положения и находится там сколь угодное сборщику плодов время. При последующем энергичном сжатии кисти руки на ручке 38 и тяге 34, гайка 29 опускаясь принудительно вниз по шпинделю придает ему и средствам отделения плодов и их защиты новый импульс вращения. Чередуя сжатие и разжатие кисти руки на ручке 38 и тяге 34 достигают, произвольно, непрерывного воздействия на плоды. Установивши гребенку 43 зубьями вверх можно контактно воздействовать на плоды подобно рулончику 28. Прикрепивши к боковым сторонам рамы 3 - 4, по ее отверстиям 45, вспомогательные средства в виде упоров-полозьев, можно подстригать травяной покров. Конструкцией приспособления достигается производительное и качественное снятие плодов с деревьев косточковых пород, а также ягод шелковицы, при возможности использования приспособления для подстрижки растительности, чистки стен, потолков, стекол окон, ламповых стекол и другого.
