Установка для приготування бетонних сумішей та розчинів

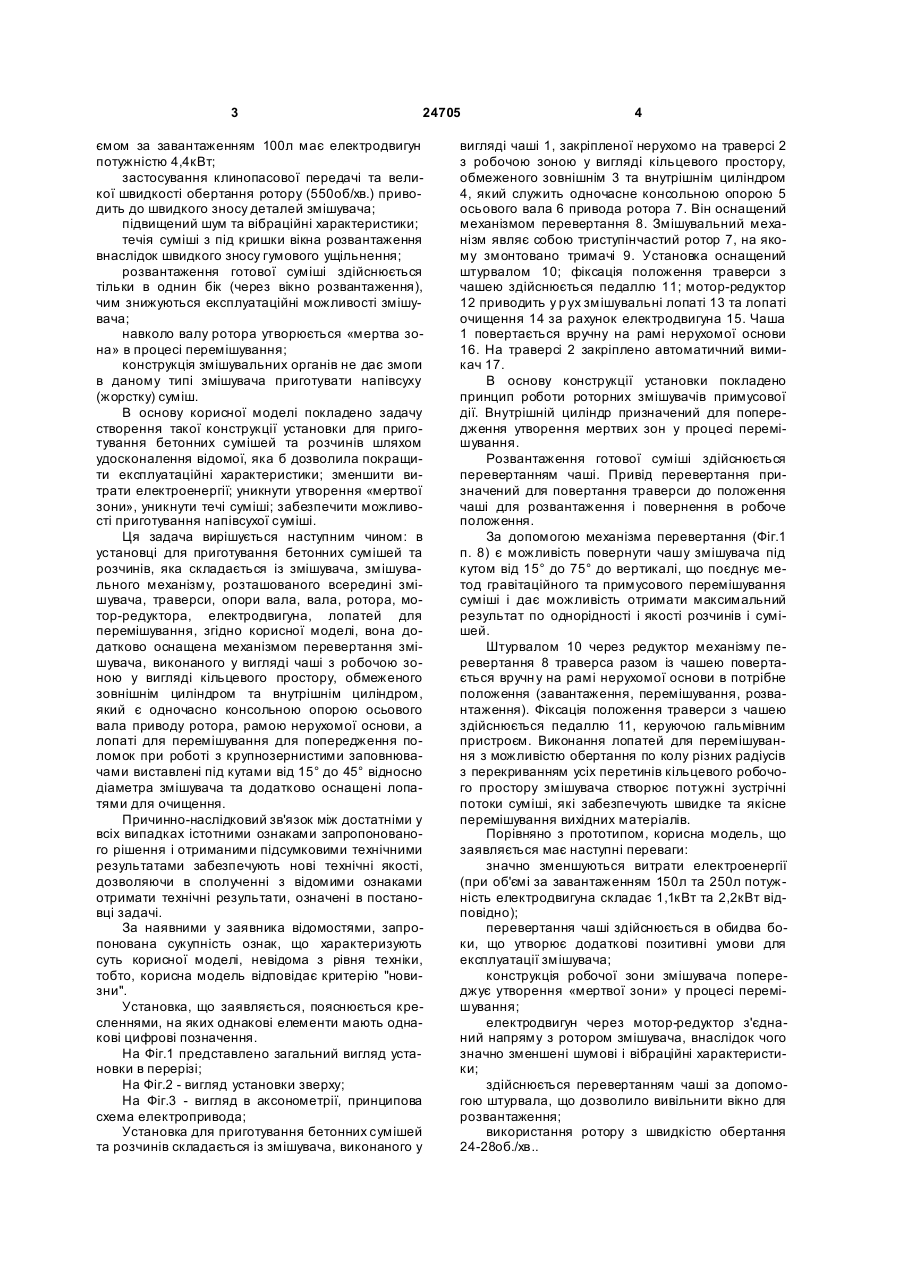

Установка для приготування бетонних сумішей та розчинів, що містить змішувач, змішувальний механізм, розташований всередині змішувача, траверсу, опору вала, вал, ротор, мотор-редуктор, електродвигун, лопаті для перемішування, яка 3 24705 ємом за завантаженням 100л має електродвигун потужністю 4,4кВт; застосування клинопасової передачі та великої швидкості обертання ротору (550об/хв.) приводить до швидкого зносу деталей змішувача; підвищений шум та вібраційні характеристики; течія суміші з під кришки вікна розвантаження внаслідок швидкого зносу гумового ущільнення; розвантаження готової суміші здійснюється тільки в однин бік (через вікно розвантаження), чим знижуються експлуатаційні можливості змішувача; навколо валу ротора утворюється «мертва зона» в процесі перемішування; конструкція змішувальних органів не дає змоги в даному типі змішувача приготувати напівсуху (жорстку) суміш. В основу корисної моделі покладено задачу створення такої конструкції установки для приготування бетонних сумішей та розчинів шляхом удосконалення відомої, яка б дозволила покращити експлуатаційні характеристики; зменшити витрати електроенергії; уникнути утворення «мертвої зони», уникнути течі суміші; забезпечити можливості приготування напівсухої суміші. Ця задача вирішується наступним чином: в установці для приготування бетонних сумішей та розчинів, яка складається із змішувача, змішувального механізму, розташованого всередині змішувача, траверси, опори вала, вала, ротора, мотор-редуктора, електродвигуна, лопатей для перемішування, згідно корисної моделі, вона додатково оснащена механізмом перевертання змішувача, виконаного у вигляді чаші з робочою зоною у вигляді кільцевого простору, обмеженого зовнішнім циліндром та внутрішнім циліндром, який є одночасно консольною опорою осьового вала приводу ротора, рамою нерухомої основи, а лопаті для перемішування для попередження поломок при роботі з крупнозернистими заповнювачами виставлені під кутами від 15° до 45° відносно діаметра змішувача та додатково оснащені лопатями для очищення. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть корисної моделі, невідома з рівня техніки, тобто, корисна модель відповідає критерію "новизни". Установка, що заявляється, пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення. На Фіг.1 представлено загальний вигляд установки в перерізі; На Фіг.2 - вигляд установки зверху; На Фіг.3 - вигляд в аксонометрії, принципова схема електропривода; Установка для приготування бетонних сумішей та розчинів складається із змішувача, виконаного у 4 вигляді чаші 1, закріпленої нерухомо на траверсі 2 з робочою зоною у вигляді кільцевого простору, обмеженого зовнішнім 3 та внутрішнім циліндром 4, який служить одночасне консольною опорою 5 осьового вала 6 привода ротора 7. Він оснащений механізмом перевертання 8. Змішувальний механізм являє собою триступінчастий ротор 7, на якому змонтовано тримачі 9. Установка оснащений штурвалом 10; фіксація положення траверси з чашею здійснюється педаллю 11; мотор-редуктор 12 приводить у р ух змішувальні лопаті 13 та лопаті очищення 14 за рахунок електродвигуна 15. Чаша 1 повертається вручну на рамі нерухомої основи 16. На траверсі 2 закріплено автоматичний вимикач 17. В основу конструкції установки покладено принцип роботи роторних змішувачів примусової дії. Внутрішній циліндр призначений для попередження утворення мертвих зон у процесі перемішування. Розвантаження готової суміші здійснюється перевертанням чаші. Привід перевертання призначений для повертання траверси до положення чаші для розвантаження і повернення в робоче положення. За допомогою механізма перевертання (Фіг.1 п. 8) є можливість повернути чашу змішувача під кутом від 15° до 75° до вертикалі, що поєднує метод гравітаційного та примусового перемішування суміші і дає можливість отримати максимальний результат по однорідності і якості розчинів і сумішей. Штурвалом 10 через редуктор механізму перевертання 8 траверса разом із чашею повертається вручн у на рамі нерухомої основи в потрібне положення (завантаження, перемішування, розвантаження). Фіксація положення траверси з чашею здійснюється педаллю 11, керуючою гальмівним пристроєм. Виконання лопатей для перемішування з можливістю обертання по колу різних радіусів з перекриванням усіх перетинів кільцевого робочого простору змішувача створює потужні зустрічні потоки суміші, які забезпечують швидке та якісне перемішування вихідних матеріалів. Порівняно з прототипом, корисна модель, що заявляється має наступні переваги: значно зменшуються витрати електроенергії (при об'ємі за завантаженням 150л та 250л потужність електродвигуна складає 1,1кВт та 2,2кВт відповідно); перевертання чаші здійснюється в обидва боки, що утворює додаткові позитивні умови для експлуатації змішувача; конструкція робочої зони змішувача попереджує утворення «мертвої зони» у процесі перемішування; електродвигун через мотор-редуктор з'єднаний напряму з ротором змішувача, внаслідок чого значно зменшені шумові і вібраційні характеристики; здійснюється перевертанням чаші за допомогою штурвала, що дозволило вивільнити вікно для розвантаження; використання ротору з швидкістю обертання 24-28об./хв.. 5 Запропонована конструкція установки виготовлена на рівні промислового зразка і при випробуванні виявила позитивні результати. Зараз здійснюється підготовка виробництва до її серійного випуску. 24705 6 Таким чином, запропоноване технічне рішення відповідає критерію «промислова придатність» і в цілому може бути захищено патентом на корисну модель. 7 Комп’ютерна в ерстка А. Крулевський 24705 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
