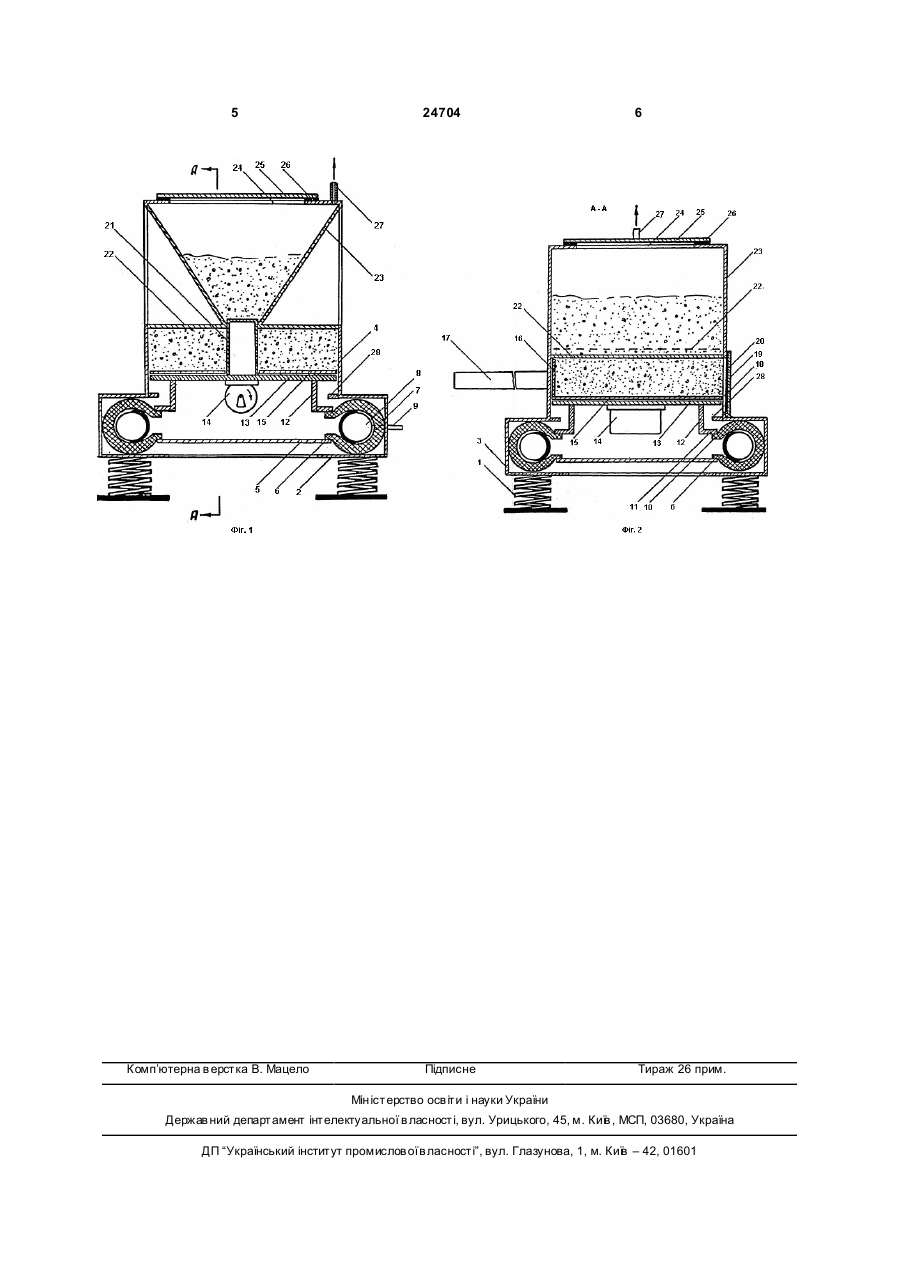

Установка для формування жорстких дисперсних сумішей

Установка для формування жорстких дисперсних сумішей, що містить установлену на основі з допомогою амортизаторів вакуум-камеру, розміщені в ній піддон, опертий на штамп, який оснащений механізмом вертикальних переміщень і збудником коливань, механізм виштовхування відформованих виробів, і бункер, яка відрізняєть 3 24704 Задачею корисної моделі є підвищення продуктивності і удосконалення установки. Задача досягається тим, що установка для формування жорстких дисперсних сумішей, яка утримує установлену на основі з допомогою амортизаторів вакуум - камеру, розміщені в ній піддон, опертий на штамп, який має механізм виштовхування відформованих виробів, і бункер, забезпечений затвором, закріпленим на штампі під вихідним отвором бункера, який установлений в верхній частині вакуум-камери, і горизонтальної перегородки, закріпленої по нижньому периметру вихідного отвору бункера і утворюючої з боковими стінками затвора формувальні відсіки, піддон виконаний з упорною стінкою, з'єднаний з механізмом виштовхування виробу, а вакуум-камера - з вікном, яке має заслінку, розміщеним напроти упорної стінки, причому збудника коливань жорстко закріплений на нижній стороні штампа. Конструктивне рішення установки для формування жорстких дисперсних сумішей забезпечує ряд нових суттєви х відмінностей в порівнянні з відомими аналогами. 1. Введення нових ознак, яке показує на наявність суттєви х відмінностей: - Затвор, закріплений на штампі під вихідним отвором бункера; - Бункер розміщений в верхній частині вакуум камери; - Горизонтальна перегородка, яка закріплена по нижньому периметру ви хідного отвору бункера і утворюючої з боковими стінками затвора форму вальні відсіки. 2. Частково нове сполучення ознак, яке указує на наявність суттєвих відмінностей: - Піддон виконаний з упорною стінкою, з'єднаною з механізмом виштовхування виробу; - Вакуум-камера забезпечена вікном з заслонкою, яке розміщене напроти упорної стінки; - Збуджувач коливань закріплений на нижній стороні штампа. 3. По пп.1 і 2 мають місце нові типи зв'язку і взаємодії між ознаками. Таким чином, удосконалення конструкції установки дозволяє вирішити дві технологічні задачі і забезпечити додаткову дегазацію суміші в бункері в процесі вібрації і виключити необхідність в дегерметизації вакуум-камери для завантаження форми сумішшю. Наявність затвора, жорстко закріпленого зі штампом, дозволяє розділити камеру для формування на дві частини і формувати два вироби одночасно, підвищуючи цим самим продуктивність установки. Використання піддона з упорною стінкою і розвантажувального вікна, забезпеченого герметизуючою його заслонкою, дозволяє видаляти відформовані вироби на транспортні засоби. Відпала необхідність в установці в вакуумкамері ванни з рідиною для насичення відформованих виробів, так як формуванню підлягають жорсткі і особливо жорсткі дисперсні суміші, які після формування володіють першопочатковою міцністю. Суть корисної моделі пояснюється кресленнями. 4 На Фіг.1 приведений загальний вид в перерізі. На Фіг.2 - переріз по А-А на Фіг.1. Установка для формування жорстких дисперсних сумішей утримує установлену на амортизаторах 1 основу 2 з виступом 3, який переходить в вакуум - камеру 4, герметизація якої знизу забезпечується механізмом вертикального переміщення, який складається з днища 5, обпертого на нижній обід 6 ската 7 з камерою 8 зі штуцером 9 на верхній обід 10 якого опирається металеве кільце 11 на вертикальній стінці 12 якого жорстко закріплений штамп 13 з центрально закріпленим з нижньої сторони вібратором 14, на якому розміщені піддони 15, забезпечені вертикальними упорними стінкам 16, які взаємодіють з механізмом виштовхування відформованих виробів 17, який через вікно вакуум - камери 18 з заслінкою 19, забезпеченою гумовою прокладкою 20, видаляє відформований виріб. На верхній стороні штампа 13 над вібратором 14 жорстко закріплений затвор 21, поперечні розміри і форма якого відповідає розмірам отвору в перегородці 22, яка жорстко закріплена по периметру вихідного отвору бункера 23 таких же розмірів завантажувальне вікно 24, якого з верхньої сторони герметизоване кришкою 25 з гумовою прокладкою 26 і штуцером 27 для з'єднання з вакуумним об'ємом. Упор 28 забезпечує обмеження переміщення механізму вертикального переміщення. Установка для формування жорстких дисперсних сумішей працює таким чином. В камеру 8 через штуцер 9 подається стиснуте повітря, після чого в бункер 23 подають жорстку дисперсну суміш, закривають кришку 25, через розвантажувальне вікно 18 на штамп 13 розміщують два піддони 15, після чого розвантажувальне вікно 18 герметизується заслонкою 19 з гумовою прокладкою 20. З камери 8 через штуцер 9 випускають стиснуте повітря, що забезпечує опускання штампа 13 з вібратором 14 і затвора 21 під дією власної маси і маси суміші. Відкривається вихідний отвір бункера 13 і жорстка дисперсна суміш заповнює об'єми відсіків в яких формуються вироби і які між горизонтальною перегородкою 22 і піддонами 15, які одночасно є дозаторами об'єму цієї суміші. Одночасно включаються вакуум-насос (не показаний), підключений до штуцера 27 і вібратор 14. проходить вібровакуумування суміші в бункері 23 в процесі просипання її в згадані відсіки для формування. Після заповнення формувальних відсіків вібровакуумування суміші продовжується, а під дією різниці тисків (вакууму в вакуум - камері і атмосферного) діючи на днище 5 штамп 13 переміщується вертикально вверх, а саме проходить вібровакуумсилове формування суміші, яке підсилюється шляхом подачі в камеру 8 через штуцер 9 стиснутого повітря. Після закінчення формування виробів виключається вібратор 14, вакуум - насос (не показаний) і компресор (не показаний), дегерметизується вакуум - камера через штуцер 17 відкривається кришка 19 і з допомогою механізму виштовхування відформованих виробів 17 вироби на піддонах 15 видаляються на транспортний засіб (не показаний). 5 Комп’ютерна в ерстка В. Мацело 24704 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
