Шпатлювально-фарбувальна установка

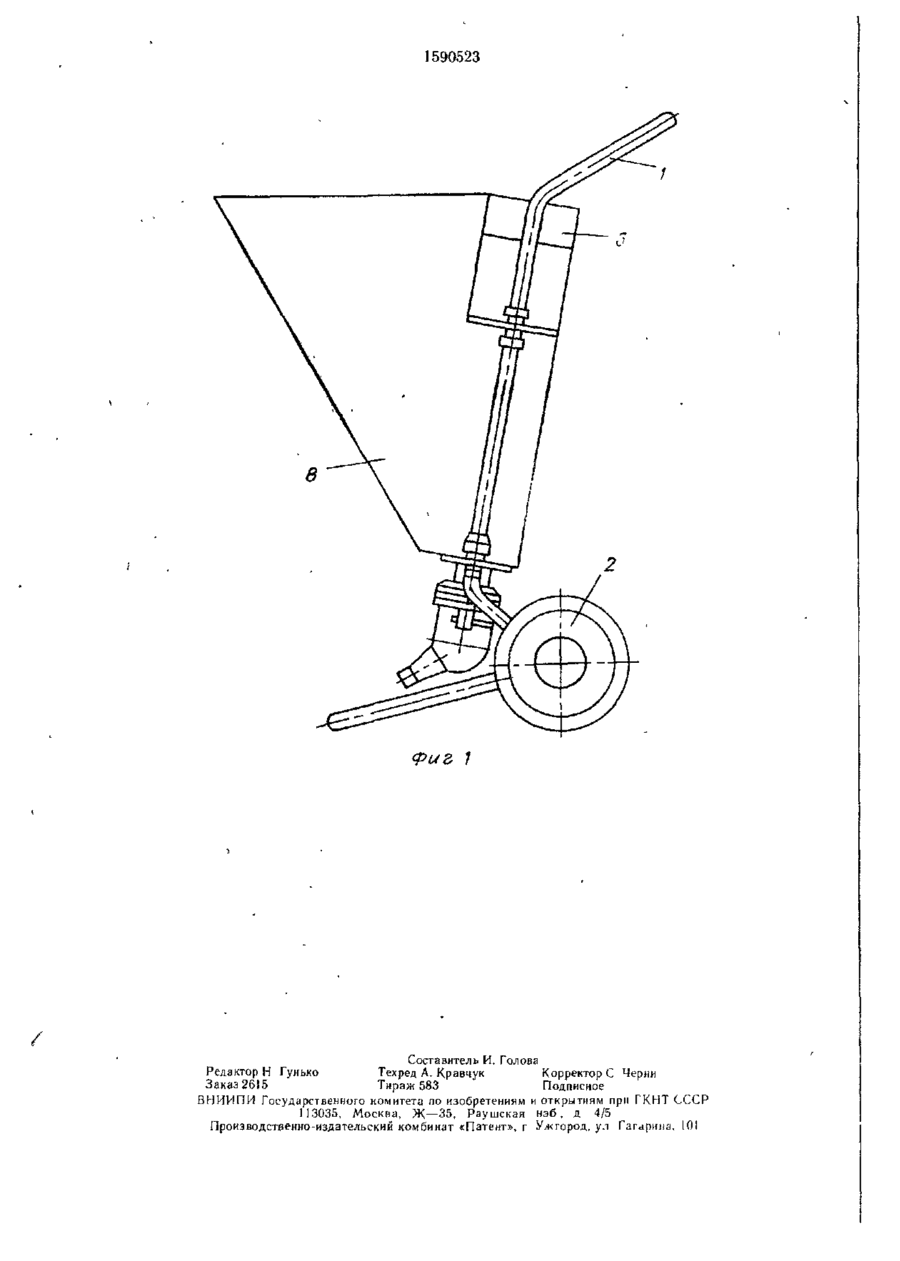

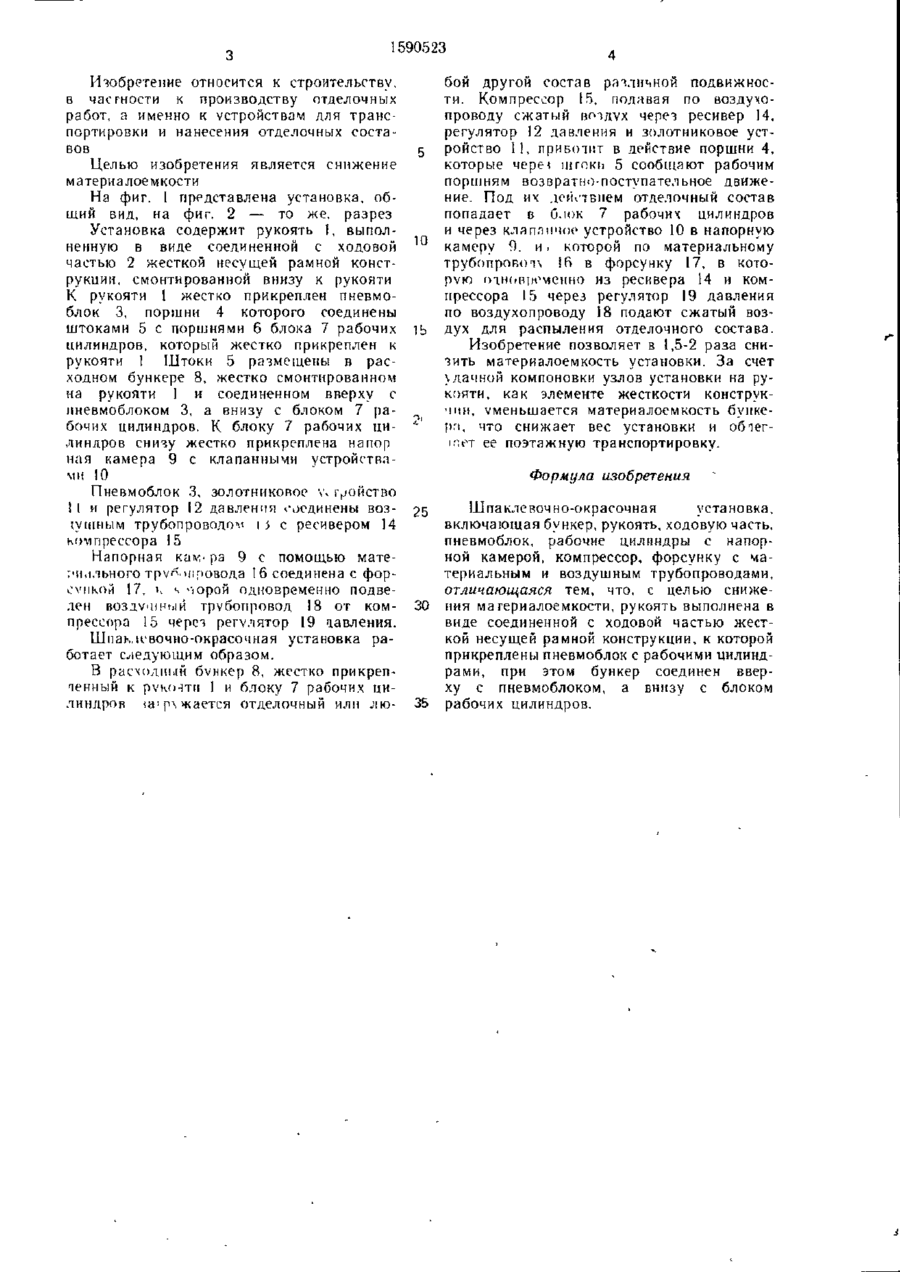

Изобретение относится к области строительства Цель изобретения — снижение материалоемкости. Устройство содержит рукоять 1, ходовую часть 2 Причем рукоять выполнена в виде соединенной с ходовой частью жесткой несущей рамной конструкции. К рукояти 1 жестко прикреплен пневмоблок 3, поршни 4 соединены штоками 5 с поршнями 6 блока рабочих цилиндров 7. В расходный бункер 8, жестко прикрепленный к рукояти 1 и блоку рабочих цилиндров 7, загружается отделочный состав. Компрессор 15, подавая по воздухопроводу 13 сжатый воздух, приводит в действие поршни 4. Под действием возвратно-поступательного движения поршней отделочный состав поступает в напорную камеру 9. Одновременно с поступлением отделочного состава в форсунку 17 подают сжатый воздух для его распыления. 2 ил. 7 ел со г ю 9 Фаг 2 1590523 Изобретение относится к строительству, в частности к производству отделочных работ, а именно к устройствам для транспортировки и нанесения отделочных составов Целью изобретения является снижение материалоемкости На фиг. 1 представлена установка, общий вид, на фиг. 2 — то же, разрез Установка содержит рукоять 1, выполненную в виде соединенной с ходовой частью 2 жесткой несущей рамной конструкции, смонтированной внизу к рукояти К рукояти 1 жестко прикреплен пневмоблок 3, поршни 4 которого соединены штоками 5 с поршнями б блока 7 рабочих цилиндров, который жестко прикреплен к рукояти 1 Штоки 5 размещены в расходном бункере 8, жестко смонтированном на рукояти I и соединенном вверху с пневмоблоком 3, а внизу с блоком 7 рабочих цилиндров. К блоку 7 рабочих цилиндров снизу жестко прикреплена напор пая камера 9 с клапанными устройствами 10 Пневмоблок 3, золотниковое \\ тройство 11 и регулятор 12 давления соединены возіушньім трубопроводом і і с ресивером 14 компрессора 15 Напорная кам- ра 9 с помощью матери,ільного трубопровода 16 соединена с фороviiKOH 17, к ч -іорой одновременно подведен возданный трубопровод 18 от компрессора 15 через регулятор 19 аавления. Шпак.нвочно-окрасочная установка работает следующим образом. В расходный бункер 8, жестко прикреппенный к pvwHTfi 1 и блоку 7 рабочих цилиндров ш-р\жается отделочный или лю 5 10 1Ь бой другой состав различной подвижности. Компрессор 15, подавая по воздухопроводу сжатый воздух через ресивер 14, регулятор 12 давления и золотниковое устройство I I , привоіит в действие поршни 4, которые череї пігпкії 5 сообщают рабочим поршням возвратно-поступательное движение. Под их действием отделочный состав попадает в б.юк 7 рабочих цилиндров и через клаплпчое устройство 10 в напорную камеру 9. и > которой по материальному трубопровод І6 в форсунку 17, в которую одновременно из ресивера 14 и компрессора 15 через регулятор 19 давления по воздухопроводу 18 подают сжатый воздух для распыления отделочного состава. Изобретение позволяет в 1,5-2 раза снизить материалоемкость установки. За счет \дачной компоновки узлов установки на рукояти, как элементе жесткости конструкции, уменьшается материалоемкость бупкерг), что снижает вес установки и обчегі.:ет ее поэтажную транспортировку. Формула изобретения 25 30 35 Шпаклевочно-окрасочная установка, включающая бункер, рукоять, ходовую часть, пневмоблок, рабочие цилиндры с напорной камерой, компрессор, форсунку с материальным и воздушным трубопроводами, отличающаяся тем, что, с целью снижения материалоемкости, рукоять выполнена в виде соединенной с ходовой частью жесткой несущей рамной конструкции, к которой прикреплены пневмоблок с рабочими цилиндрами, при этом бункер соединен вверху с пневмоблоком, а внизу с блоком рабочих цилиндров. 1590523 фиг 1 Составитель И. Голова Редактор Н Гунько Техред А. Кравчук Корректор С Черни Заказ 26I5 Тираж 583 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 ]3035, Москва, Ж—35, Раушская нэб , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
