Робоче обладнання навантажувача екскаватора

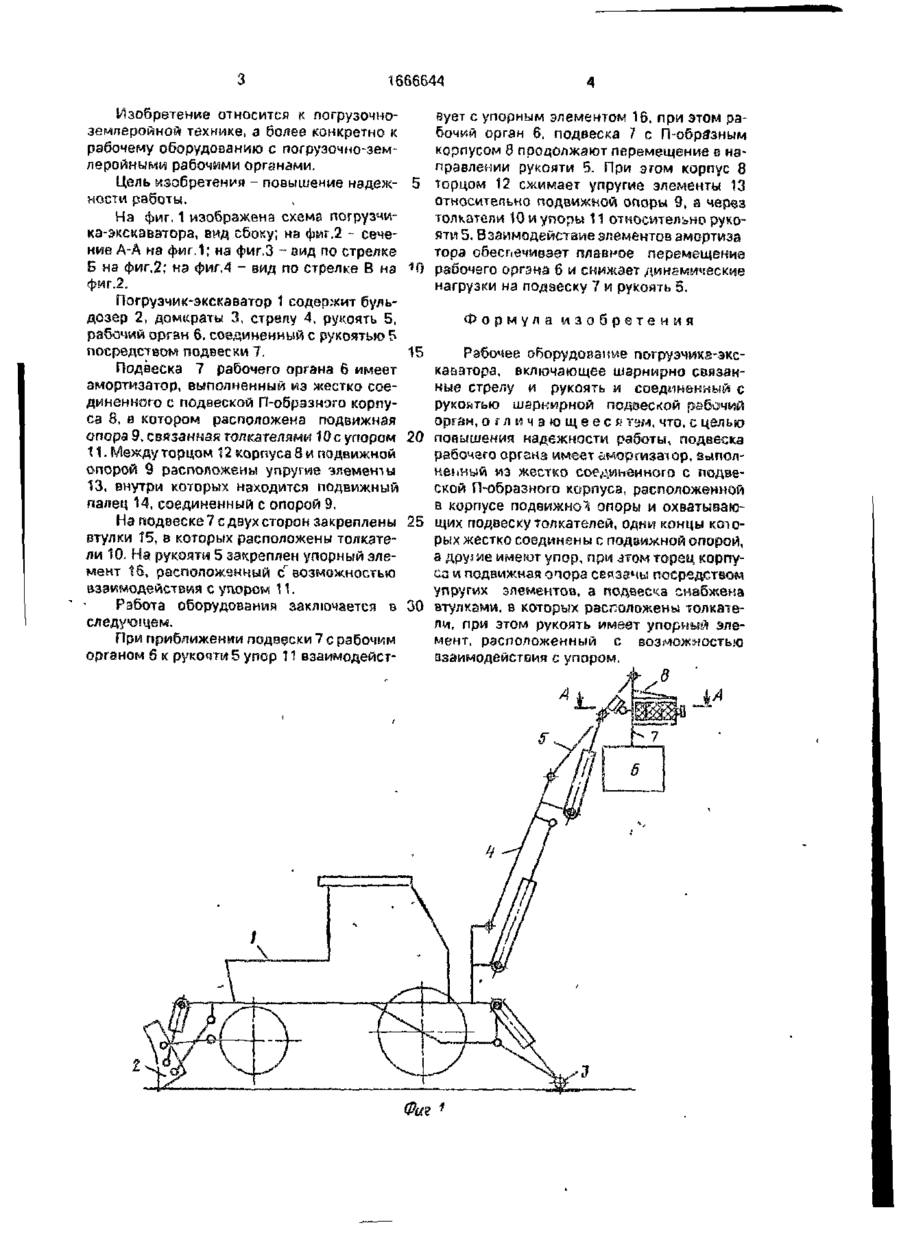

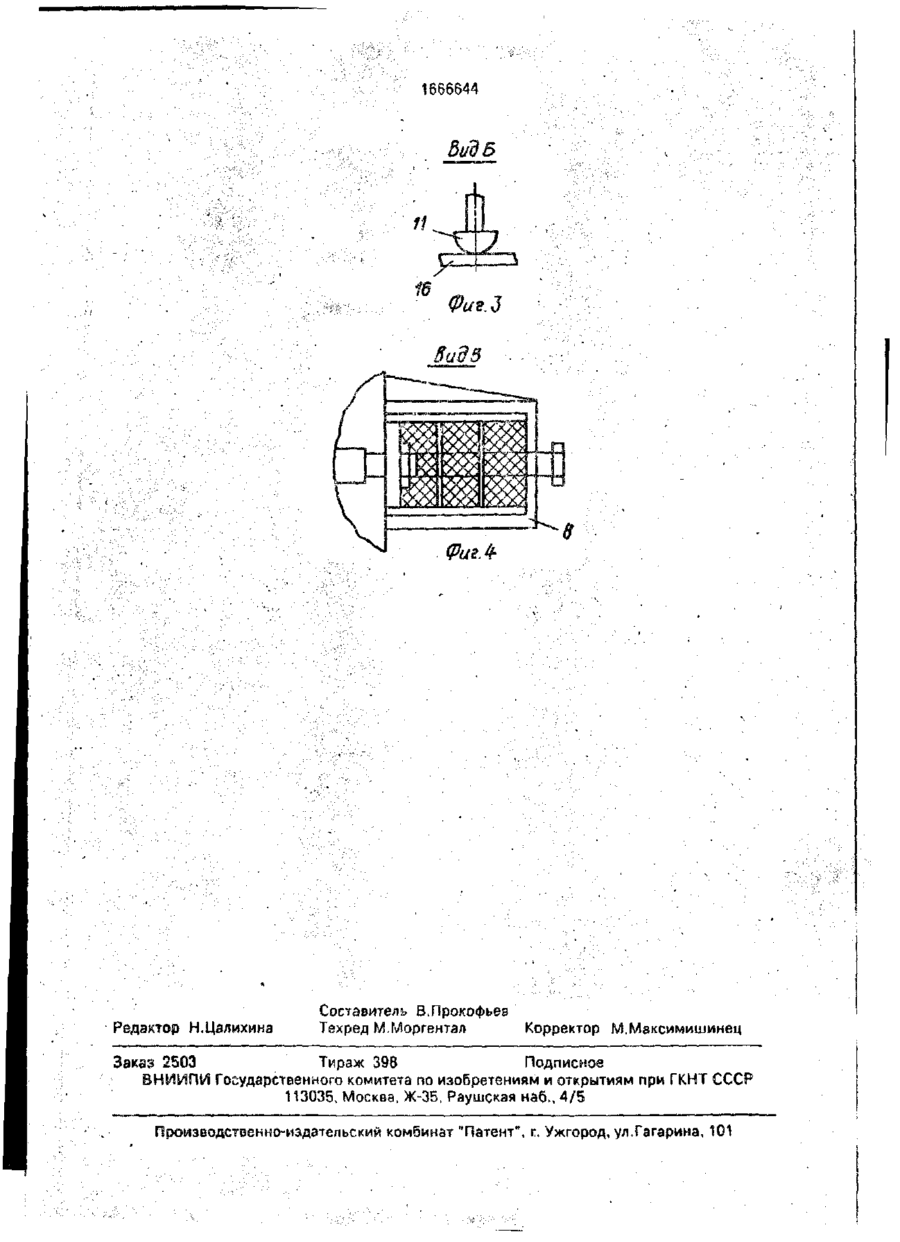

Изобретение относится к погрузочиоземлеройной технике, а именно к рабочему оборудованию погрузчика-экскаватора. Цель - повышение надежности работы Под веска 7 рабочего органа и^еет амортизатор, выполненный из жестко соединенного с подвеской П-образного корпуса, в котором расположена подвижная опора 9, связанная толкателями 10 с упором 11. Между торцом 12 корпуса и подвижной опорой 9 расположены упругие элементы 13. На подвеске 7 с двух сторон закреплены втулки 15, в которых расположены толкатели 10. На рукояти 5 закреплен упорный элемент 6, расположенный с возможностью взаимодействия с упором 11. При работе рабочий орган с подвеской 7 отклоняется в сторону РУКОЯТЕЛ 5. Упор 11 упирается в упорный зпеї-внт 16. Рабочий орган, подвеска 7 а корпус продол* жают движение, при этом упругие элементы 13 сжимаются между торцом 12 корпуса и опорой 9 и движение рабочего органа плавно затормаживается, снижая динамические нагрузки на рукоять 5 и подвеску 7. 4 ил. в 1Z 4 Изобретение относится к логрузочноземперойной технике, а более конкретно к рабочему оборудованию с погрузочно-землеройными рабочими органами. Цель изобретения - повышение надеж- 5 ности работы. На фиг. 1 изображена схема погрузчика-экскаватора, вмд сбоку; на фиг.2 - сечение А-А на фиг.1; на фиг.З - аид по стрелке Б на фиг.2; на фиг.4 - вид по стрелке В на 1 0 фиг. 2. Погрузчик-экскаватор 1 содержит бульдозер 2, домкраты 3, стрелу 4, рукоять 5, рабочий орган 6, соединенный с рукоятью Б посредством подвески 7. 15 Подвеска 7 рабочего органа 6 имеет амортизатор, выполненный из жестко соединенного с подвеской П-образного корпуса 8, в котором расположена подвижная опора 9, связанная толкателями Юсупором 20 11. Между торцом 12 корпуса 8 и подвижной опорой 9 расположены упругие элементы 13, внутри которых находится подвижный палец 14, соединенный с опорой 9. На подвеске 7 с двух сторон закреплены 25 втулки 15, в которых расположены толкатели 10. На рукояти 5 закреплен упорный элемент 16, расположенный с" возможностью взаимодействия с уаором 11. Работа оборудования заключается в 30 При приближении подвески 7 с рабочим органом б к рукояти 5 упор 11 взаимодейст вует с упорным элементом 16, при этом рабочий орган 6, подвеска 7 с П-обр£зным корпусом 8 продолжают перемещение в направлении рукояти 5. При эгом корпус 8 торцом 12 сжимает упругие элементы 13 относительно подвижной опоры 9, а через толкатели 10 и упоры 11 относительно рукояти 5. Взаимодействие элементов амортиза тора обеспечивает плавкое перемещение рабочего органа 6 и снижает динамические нагрузки на подвеску 7 и рукоять 5. Формула изобретения Рабочее оборудование погрузчика-экскаватора, включающее шарнирно связанные стрелу и рукоять м соединенный с рукоятью шарнирной подееской рабочий орган, о т л и ч а ю щ е е с я тум, что, с целью повышения надежности работы, подвеска рабочего органа имеет доюргизаюр, выполненный из жестко соединенного с подвеской П-образного корпуса, расположенной в корпусе подвижней опоры и охватывающих подвеску толкателей, одни концы которых жестко соединены с подвижной опорой, а друз ие имеют упор, при этом торец корпуса ш подвижная опора связаны посредством упругих элементов, а подвеска снабжена втулками, в которых расположены толкатели, при этом рукоять имеет упорный элемент, расположенный с возможностью взаимодействия с упором, 8 А 1666644 BudS ФигЛ Н.Цалихмнэ Составитель В,Прокофьев Техред М.Моргентал Корректор М.Мэксимишинец Заказ 2503 Тираж 398 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
