Спосіб ідентифікації ознак тварин за структурою носогубного дзеркала

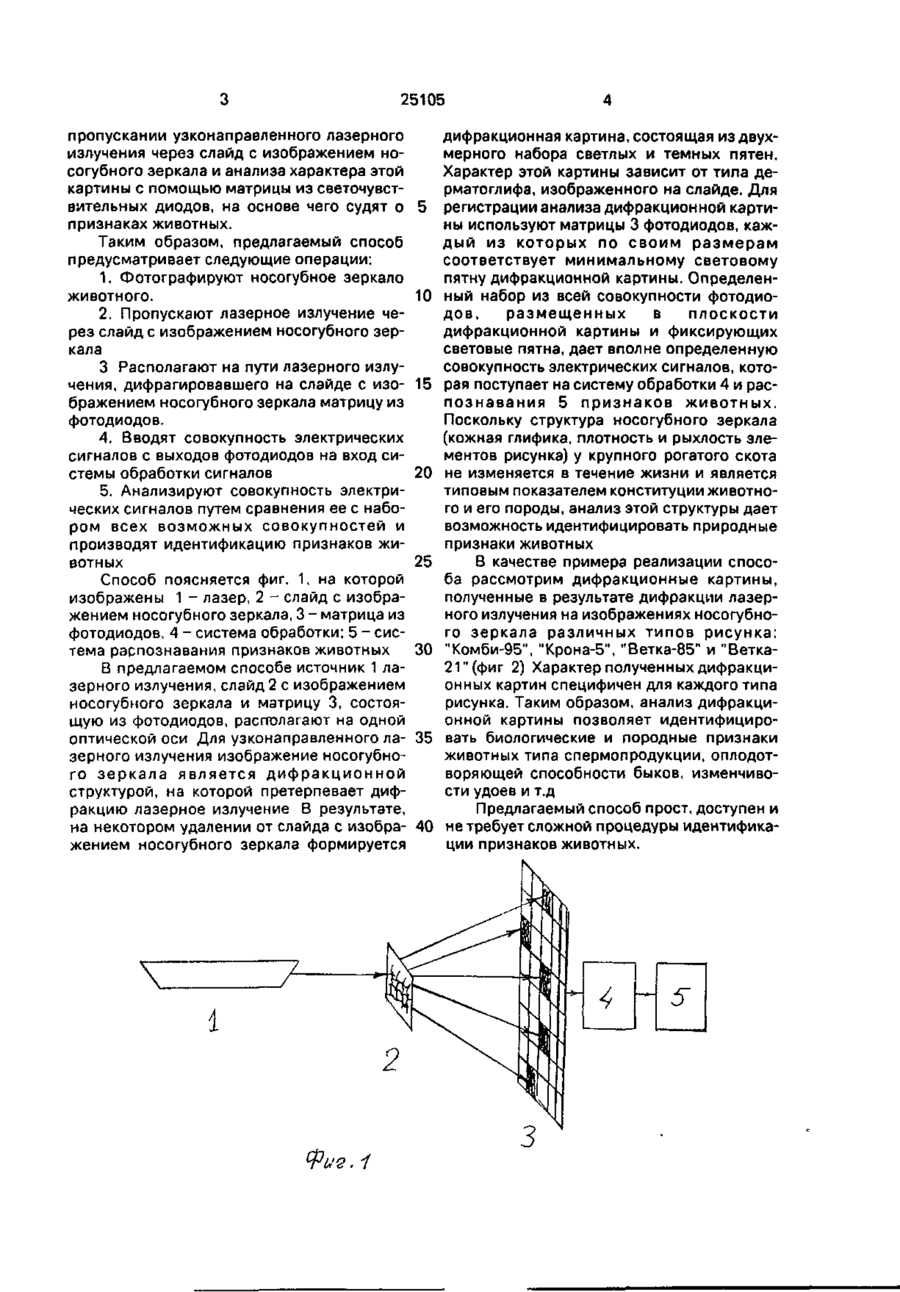

Способ идентификации признаков животных по структуре носогубного зеркала, основанный на пропускании узконаправленного лазерного излучения через слайд с изображением носогубного зеркала, о т л и ч а ю щ и й с я тем, что с помощью матрицы из светочувствительных диодов регистрируют и анализируют характер дифракционной картины, по которому судят о природных признаках животных. 1. Фотографируют носогубное зеркало животного. 2. Пропускают лазерное излучение через Фурье-обьектив. 3. Пропускают лазерное излучение через слайд с изображением носогубного зеркала. 4. Сходящийся пучок света, прошедший изображение носогубного зеркала, подают на телекамеру. 5. Видеосигнал с телекамеры подают на систему обработки и распознавание текстуры. Недостатком известного способа является громоздкость системы обработки и распознавания, а также сложность процедуры идентификации природных признаков животных. Задачей изобретения является упрощение процедуры идентификации природных признаков животных. Задача достигается за счет получения дифракционной картины при С > ю ел 8 25105 пропускании узконаправленного лазерного излучения через слайд с изображением носогубного зеркала и анализа характера этой картины с помощью матрицы из светочувствительных диодов, на основе чего судят о 5 признаках животных. Таким образом, предлагаемый способ предусматривает следующие операции: 1. Фотографируют носогубное зеркало животного. 10 2. Пропускают лазерное излучение через слайд с изображением носогубного зеркала 3 Располагают на пути лазерного излучения, дифрагировавшего на слайде с изо- 15 бражением носогубного зеркала матрицу из фотодиодов. 4. Вводят совокупность электрических сигналов с выходов фотодиодов на вход системы обработки сигналов 20 5. Анализируют совокупность электрических сигналов путем сравнения ее с набором всех возможных совокупностей и производят идентификацию признаков животных 25 Способ поясняется фиг. 1, на которой изображены 1 - лазер, 2 - слайд с изображением носогубного зеркала, 3 - матрица из фотодиодов, 4 - система обработки; 5 - система распознавания признаков животных 30 В предлагаемом способе источник 1 лазерного излучения, слайд 2 с изображением носогубного зеркала и матрицу 3, состоящую из фотодиодов, располагают на одной оптической оси Для узконаправленного ла- 35 зерного излучения изображение носогубного зеркала является дифракционной структурой, на которой претерпевает дифракцию лазерное излучение В результате, на некотором удалении от слайда с изобра- 40 жением носогубного зеркала формируется 1 2 .1 дифракционная картина, состоящая из двухмерного набора светлых и темных пятен. Характер этой картины зависит от типа дерматоглифа, изображенного на слайде. Для регистрации анализа дифракционной картины используют матрицы 3 фотодиодов, каждый из которых по своим размерам соответствует минимальному световому пятну дифракционной картины. Определенный набор из всей совокупности фотодиодов, размещенных в плоскости дифракционной картины и фиксирующих световые пятна, дает вполне определенную совокупность электрических сигналов, которая поступает на систему обработки 4 и распознавания 5 признаков животных. Поскольку структура носогубного зеркала (кожная глифика, плотность и рыхлость элементов рисунка) у крупного рогатого скота не изменяется в течение жизни и является типовым показателем конституции животного и его породы, анализ этой структуры дает возможность идентифицировать природные признаки животных В качестве примера реализации способа рассмотрим дифракционные картины, полученные в результате дифракции лазерного излучения на изображениях носогубного зеркала различных типов рисунка: "Комби-95", "Крона-5", "Ветка-85" и "Ветка21" (фиг 2) Характер полученных дифракционных картин специфичен для каждого типа рисунка. Таким образом, анализ дифракционной картины позволяет идентифицировать биологические и породные признаки животных типа спермопродукции, оплодотворяющей способности быков, изменчивости удоев и т.д Предлагаемый способ прост, доступен и не требует сложной процедуры идентификации признаков животных. 25105 Крона t t^w^ аЙ Ветка-85 Носогубнъте зеркала /слайды/ Ди^лэ кционнне катптины 25105 /порадник ?іадовлення 4625 Техред М.Келемеш Коректор О. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 ВідкриТ*е акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
