Розбірне взуття

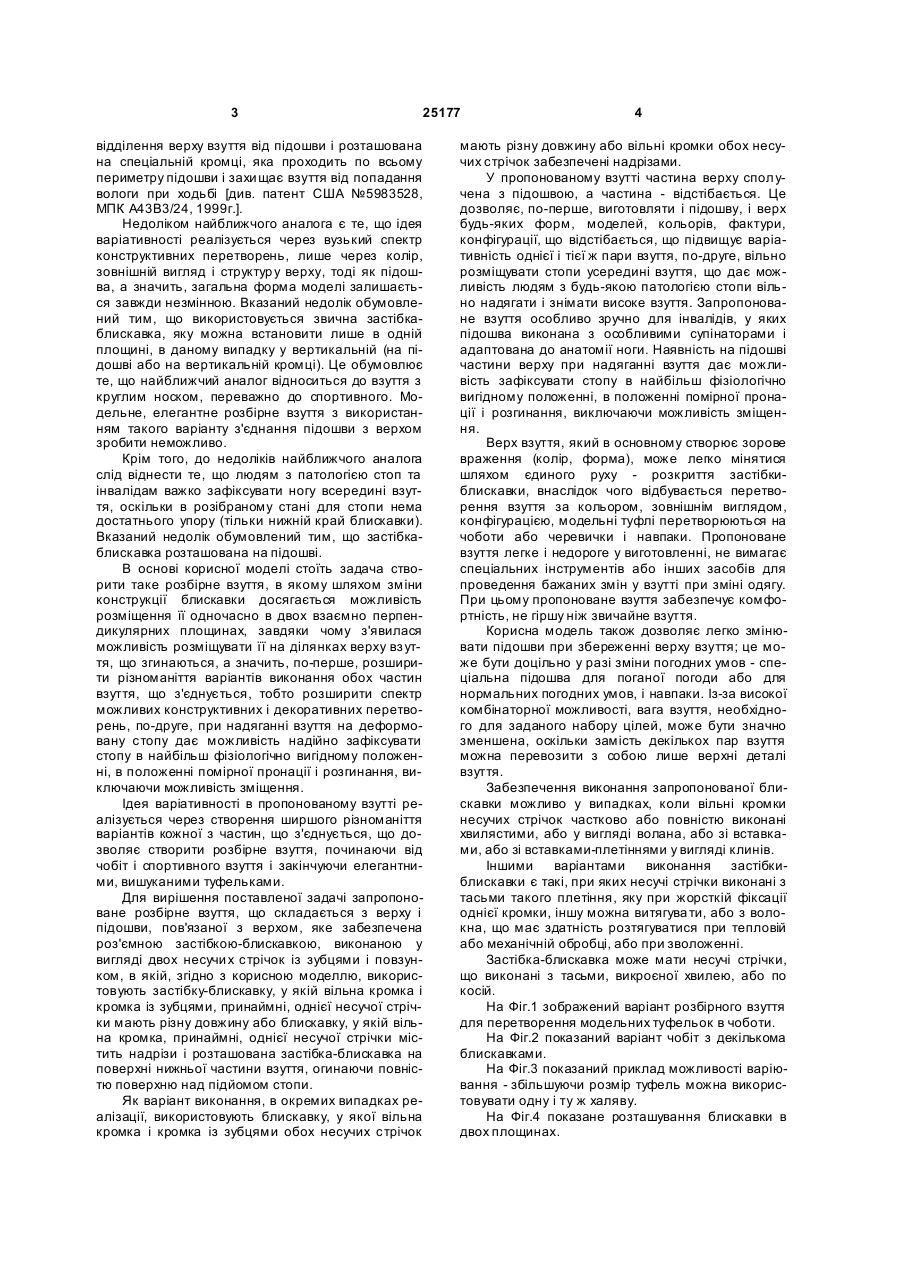

1. Розбірне взуття, що складається з верху і підошви, з'єднаної з верхом, яке забезпечене рознімною застібкою-блискавкою, виконаною у вигляді двох несучи х стрічок із зубцями і повзунком, яке відрізняє ться тим, що використовують застібкублискавку, у якої вільна кромка і кромка із зубцями 3 25177 відділення верху взуття від підошви і розташована на спеціальній кромці, яка проходить по всьому периметру підошви і захи щає взуття від попадання вологи при ходьбі [див. патент США №5983528, МПК A43B3/24, 1999г.]. Недоліком найближчого аналога є те, що ідея варіативності реалізується через вузький спектр конструктивних перетворень, лише через колір, зовнішній вигляд і структур у верху, тоді як підошва, а значить, загальна форма моделі залишається завжди незмінною. Вказаний недолік обумовлений тим, що використовується звична застібкаблискавка, яку можна встановити лише в одній площині, в даному випадку у вертикальній (на підошві або на вертикальній кромці). Це обумовлює те, що найближчий аналог відноситься до взуття з круглим носком, переважно до спортивного. Модельне, елегантне розбірне взуття з використанням такого варіанту з'єднання підошви з верхом зробити неможливо. Крім того, до недоліків найближчого аналога слід віднести те, що людям з патологією стоп та інвалідам важко зафіксувати ногу всередині взуття, оскільки в розібраному стані для стопи нема достатнього упору (тільки нижній край блискавки). Вказаний недолік обумовлений тим, що застібкаблискавка розташована на підошві. В основі корисної моделі стоїть задача створити таке розбірне взуття, в якому шляхом зміни конструкції блискавки досягається можливість розміщення її одночасно в двох взаємно перпендикулярних площинах, завдяки чому з'явилася можливість розміщувати її на ділянках верху вз уття, що згинаються, а значить, по-перше, розширити різноманіття варіантів виконання обох частин взуття, що з'єднується, тобто розширити спектр можливих конструктивних і декоративних перетворень, по-друге, при надяганні взуття на деформовану стопу дає можливість надійно зафіксувати стопу в найбільш фізіологічно вигідному положенні, в положенні помірної пронації і розгинання, виключаючи можливість зміщення. Ідея варіативності в пропонованому взутті реалізується через створення ширшого різноманіття варіантів кожної з частин, що з'єднується, що дозволяє створити розбірне взуття, починаючи від чобіт і спортивного взуття і закінчуючи елегантними, вишуканими туфельками. Для вирішення поставленої задачі запропоноване розбірне взуття, що складається з верху і підошви, пов'язаної з верхом, яке забезпечена роз'ємною застібкою-блискавкою, виконаною у вигляді двох несучи х стрічок із зубцями і повзунком, в якій, згідно з корисною моделлю, використовують застібку-блискавку, у якій вільна кромка і кромка із зубцями, принаймні, однієї несучої стрічки мають різну довжину або блискавку, у якій вільна кромка, принаймні, однієї несучої стрічки містить надрізи і розташована застібка-блискавка на поверхні нижньої частини взуття, огинаючи повністю поверхню над підйомом стопи. Як варіант виконання, в окремих випадках реалізації, використовують блискавку, у якої вільна кромка і кромка із зубцями обох несучих стрічок 4 мають різну довжину або вільні кромки обох несучих стрічок забезпечені надрізами. У пропонованому взутті частина верху сполучена з підошвою, а частина - відстібається. Це дозволяє, по-перше, виготовляти і підошву, і верх будь-яких форм, моделей, кольорів, фактури, конфігурації, що відстібається, що підвищує варіативність однієї і тієї ж пари взуття, по-друге, вільно розміщувати стопи усередині взуття, що дає можливість людям з будь-якою патологією стопи вільно надягати і знімати високе взуття. Запропоноване взуття особливо зручно для інвалідів, у яких підошва виконана з особливими супінаторами і адаптована до анатомії ноги. Наявність на підошві частини верху при надяганні взуття дає можливість зафіксувати стопу в найбільш фізіологічно вигідному положенні, в положенні помірної пронації і розгинання, виключаючи можливість зміщення. Верх взуття, який в основному створює зорове враження (колір, форма), може легко мінятися шляхом єдиного руху - розкриття застібкиблискавки, внаслідок чого відбувається перетворення взуття за кольором, зовнішнім виглядом, конфігурацією, модельні туфлі перетворюються на чоботи або черевички і навпаки. Пропоноване взуття легке і недороге у виготовленні, не вимагає спеціальних інструментів або інших засобів для проведення бажаних змін у взутті при зміні одягу. При цьому пропоноване взуття забезпечує комфортність, не гіршу ніж звичайне взуття. Корисна модель також дозволяє легко змінювати підошви при збереженні верху взуття; це може бути доцільно у разі зміни погодних умов - спеціальна підошва для поганої погоди або для нормальних погодних умов, і навпаки. Із-за високої комбінаторної можливості, вага взуття, необхідного для заданого набору цілей, може бути значно зменшена, оскільки замість декількох пар взуття можна перевозити з собою лише верхні деталі взуття. Забезпечення виконання запропонованої блискавки можливо у випадках, коли вільні кромки несучих стрічок частково або повністю виконані хвилястими, або у вигляді волана, або зі вставками, або зі вставками-плетіннями у вигляді клинів. Іншими варіантами виконання застібкиблискавки є такі, при яких несучі стрічки виконані з тасьми такого плетіння, яку при жорсткій фіксації однієї кромки, іншу можна витягува ти, або з волокна, що має здатність розтягуватися при тепловій або механічній обробці, або при зволоженні. Застібка-блискавка може мати несучі стрічки, що виконані з тасьми, викроєної хвилею, або по косій. На Фіг.1 зображений варіант розбірного взуття для перетворення модельних туфельок в чоботи. На Фіг.2 показаний варіант чобіт з декількома блискавками. На Фіг.3 показаний приклад можливості варіювання - збільшуючи розмір туфель можна використовувати одну і ту ж халяву. На Фіг.4 показане розташування блискавки в двох площинах. 5 25177 На Фіг.5 показані варіанти виконання застібки блискавки. Розбірне взуття, складається з верху 1 і підошви 2, пов'язаної з верхом 1, забезпечене роз'ємною застібкою-блискавкою 3, виконаною у вигляді двох несучих стрічок 4 із зубами 5 і повзунком 6, у якій вільна кромка 7 і кромка із зубами 8, принаймні, однієї несучої стрічки 4 мають різну довжину або блискавку, у якої вільна кромка 7, принаймні, однієї несучої стрічки 4 містить надрізи 9 і розташована застібка-блискавка на поверхні нижньої частини верху вз уття, огинаючи повністю поверхню над підйомом стопи. Розбірне взуття виготовляють таким чином. Спочатку шиється верхня деталь взуття, де на певній відстані від краю низу («а» див. на кресл.) ушивається блискавка. Потім відстібається блискавка і халява від'єднується, і нижня деталь взуття, що залишилася, з'єднується з підошвою як прийнято у взуттєвому виробництві, згідно стандартам. Як бачимо з вище описаного, такий процес значно полегшує процес виготовлення взуття, оскільки установка блискавки по краю підошви достатньо трудомісткий процес, тим більше складний якщо необхідно забезпечити непроникність води, вологи, через зубчики застібки-блискавки. Спосіб використовування розбірного взуття. Якщо халяви виконані з еластичного матеріалу, то чоботи можна взувати як зазвичай не роз'єднуючи низ з верхом. Якщо верх виконано не з еластичного матеріалу, то в залежності від моделі (ширини і висоти халяви) в вертикальному напрямку можна встановити застібку zip і вз ува ти чоботи як зазвичай, роз'єднавши попередньо вертикальний zip. При необхідності взути лише туфлі, то низ 6 роз'єднуємо з халявою (роз'єднуючи роз'ємну застібку-блискавку) і взуваємо туфлі як зазвичай. При взуванні на проблематичну ногу (підйом, повнота, паралізовані і т.п.) то спочатку одягаємо халяву (обгортаємо ікру ноги халявою, з'єднуємо роз'ємну застібку блискавку. Наступне - взуваємо туфлю, а потім з'єднуємо халяву з низом з'єднуючи роз'ємну застібку блискавку. Ідучи зранку на роботу вз уваємо чоботи, при перебуванні в опалювальному приміщені верх чобіт знімаємо за рахунок роз'ємної застібки блискавки, і отримуємо зручні туфлі. Практичне використання - носимо як туфлі на початку сезону, із настанням перших холодних днів приєднуємо верх і отримуємо чоботи. Перевагами запропонованого взуття є, також, легкість догляду, його чистки, підтримки в належному гігієнічному стані, ремонт взуття (набійки). Одягання чобіт на проблематичну ногу. Перша дія - одягаємо спочатку верх чобота з еластичного (матеріалу, що тягнеться або розтягується) або верх в якому встановлена застібкаблискавка як завжди - вертикально Друга дія - на ступню взуваємо «туфельку» по краю якої встановлена застібка-блискавка. Потім з'єднують верх взуття з її низом шляхом закриття роз'ємної застібки-блискавки. Переваги в тому що при взуванні ступня ноги попадає в так звану матрицю «туфельку», тобто борт по периметру фіксує ногу, запобігає її руху, сприяє зручнішому процесу - застебнути (з'єднати два роздільні елементи повзунка) і отже полегшує процес взування. Висота «туфельки» створює додаткову фіксацію. Захисний рант по периметру черевика оберігає від вологи і механічних пошкоджень, істотно підвищує зносостійкість і термін служби черевика. 7 Комп’ютерна в ерстка Л.Литв иненко 25177 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
