Заточний станок бурякорізних ножів

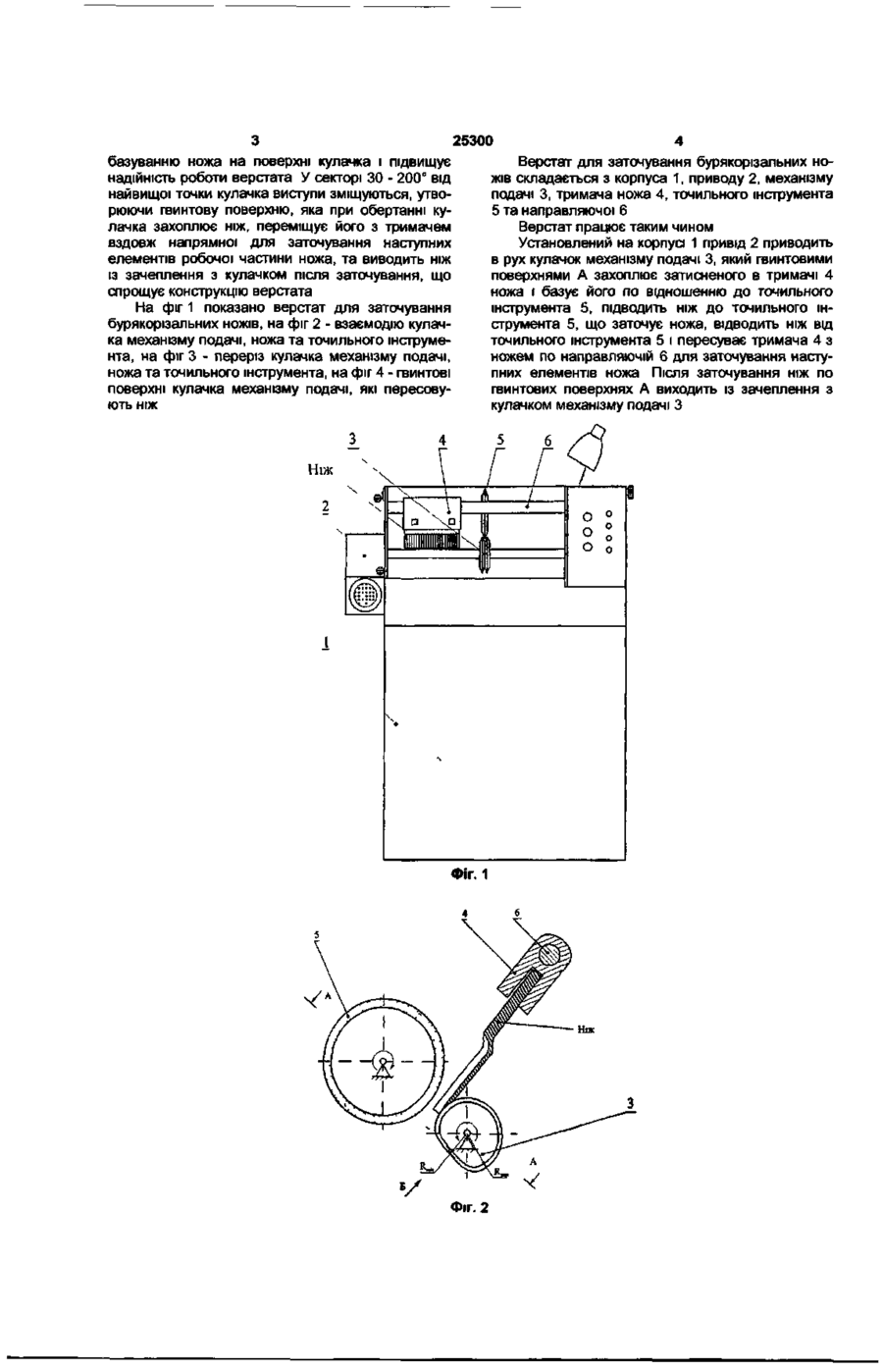

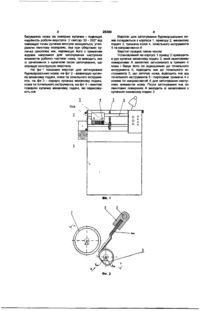

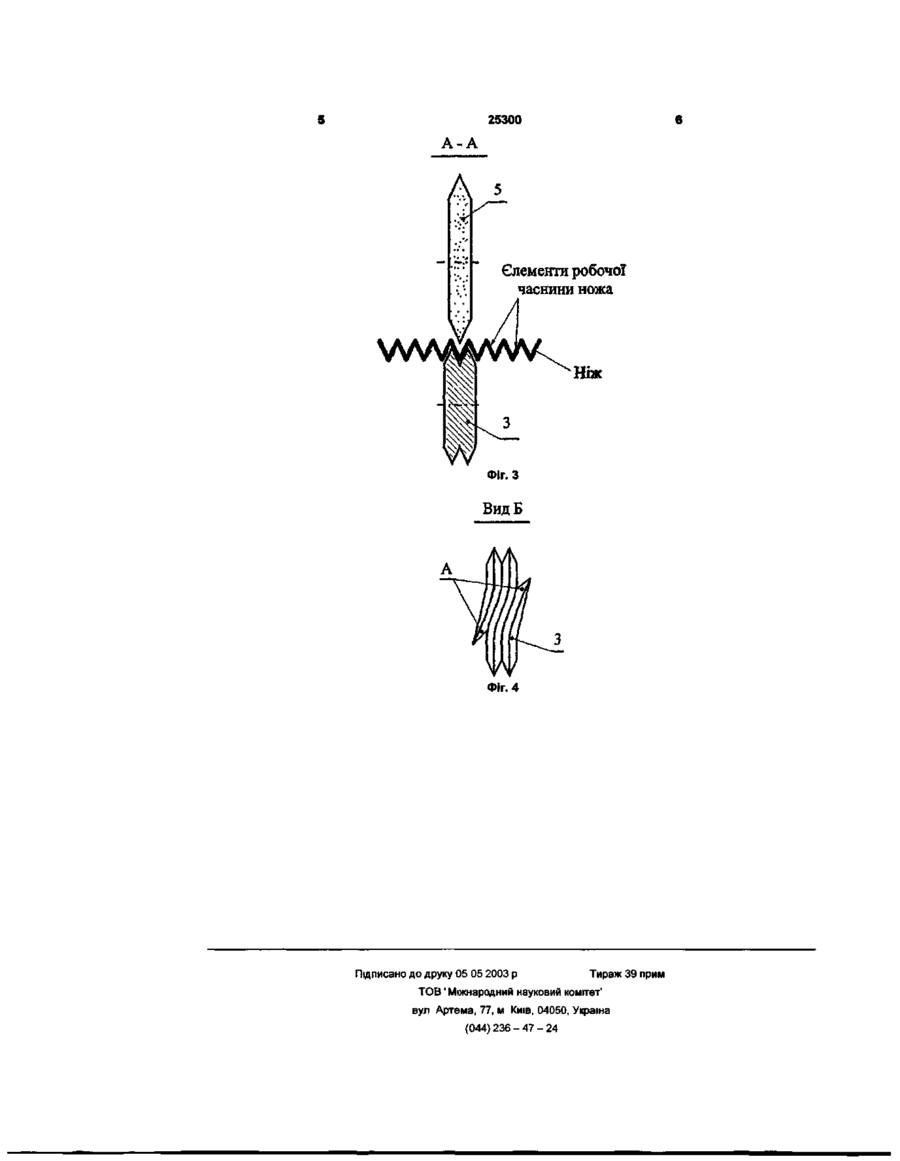

Верстат для заточування бурякорізальних ножів, що складається з корпуса, на якому змонтований механізм подачі з приводом, що переміщує по відношенню до точильного інструмента і вздовж напрямної, затиснутий в тримачі ніж який відрізняється тим, що механізм подачі ножа виконаний у вигляді кулачка, який має ексцентричний ПрофіЛЬ 3 ВІДНОШеННЯМ Rmax/Rmin = (1 8), a y поперечному перерізі поверхня кулачка утворена виступами, які відповідають елементам поверхні робочої частини ножа і які у секторі 30° 200° від точки кулачка з найбільшим діаметром утворюють гвинтову поверхню, яка має захоплювальну, переміщувальну та вивідну частини Винахід відноситься до обладнання харчової промисловості, зокрема - цукрової промисловості, для заточування ножів, які ріжуть буряк для виробництва цукру Відомо універсально-заточувальний верстат з пристроєм для заточування бурякорізальних ножів, що складається з корпуса, направляючої плити, тримача ножа, приводу, механізму подачі, кронштейнів та регулювальних гвинтів [Бакуль В Н й др Обработка свеклорезных диффузионных ножей кругами из кубонита Методические указания Институт сверхтвердых материалов академии наук УССР, 1975, с, 14 - 21] Недоліками відомого верстата є складність конструкції, наявність великої КІЛЬКОСТІ взаємопов'язаних регулювань базуючих поверхонь, а також недотримання необхідної геометрії заточеного ножа За прототип вибрано верстат для заточування бурякорізальних ножів, який складається з корпуса, приводу, тримача ножа з рейкою, механізму подачі, направляючої, зубчатої гребінки та точильного інструмента [Колесниченко Ю В и др Указания по применению кубонитовых кругов и полуавтоматических линий для восстановления свеклорезных ножей Всесоюзный научноисследовательский институт сахарной промышленности, 1984, с 58-71] Недоліками прототипу є складність конструкції за рахунок великої КІЛЬКОСТІ деталей механізму подачі та наявність взаємопов'язаних регулювань базуючих поверхонь, низька надійність В основу винаходу поставлена задача вдосконалення верстата для заточування бурякорізальних ножів за рахунок вдосконалення конструкції механізму подачі ножа Поставлена задача вирішується тим, що механізм подачі ножа виконаний у вигляді кулачка, який діє безпосередньо на ніж і забезпечує точне базування ножа по відношенню до точильного інструмента, задає геометрію заточування ножа, захоплює ніж, підводить і відводить його по відношенню до точильного інструмента, переміщує ніж для заточування наступних елементів його робочої частини та виводить ніж і зачеплення з кулачком після заточування Причинно-наслідковий зв'язок заключається в тому, що у механізмі подачі ножа кулачок діє безпосередньо на ніж, а не на деталі тримача ножа, що дозволяє зменшити КІЛЬКІСТЬ деталей механізму подачі та зменшити КІЛЬКІСТЬ базуючих поверхонь та їх регулювань, а також підвищити надійність роботи Зовнішня поверхня кулачка механізму подачі має ексцентричний профіль з відношенням Rmax/Rmin = (1 8), а у поперечному перерізі вона утворена виступами, які відповідають елементам поверхні робочої частини ножа, що сприяє чіткому CM О со ю CM 25300 базуванню ножа на поверхні кулачка і підвищує надійність роботи верстата У секторі ЗО - 200° від найвищої точки кулачка виступи зміщуються, утворюючи гвинтову поверхню, яка при обертанні кулачка захоплює ніж, переміщує його з тримачем вздовж напрямної для заточування наступних елементів робочої частини ножа, та виводить ніж із зачеплення з кулачком після заточування, що спрощує конструкцію верстата На фіг 1 показано верстат для заточування бурякорізальних ножів, на фіг 2 - взаємодію кулачка механізму подачі, ножа та точильного інструмента, на фіг 3 - переріз кулачка механізму подачі, ножа та точильного інструмента, на фіг 4 - гвинтові поверхні кулачка механізму подачі, які пересовують ніж Верстат для заточування бурякорізальних ножів складається з корпуса 1, приводу 2, механізму подачі 3, тримача ножа 4, точильного інструмента 5 та направляючої 6 Верстат працює таким чином Установлений на корпусі 1 привід 2 приводить в рух кулачок механізму подачі 3, який гвинтовими поверхнями А захоплює затисненого в тримачі 4 ножа і базує його по відношенню до точильного інструмента 5, підводить ніж до точильного інструмента 5, що заточує ножа, відводить ніж від точильного інструмента 5 і пересуває тримача 4 з ножем по направляючій 6 для заточування наступних елементів ножа Після заточування ніж по гвинтових поверхнях А виходить із зачеплення з кулачком механізму подачі З Ніж 2 О о _І Фіг. 1 25300 A-A Єлементи робочої часнини ножа Ніж Фіг. 4 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ' Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
