Риштачний постав скребкового конвеєра з цівковою рейкою

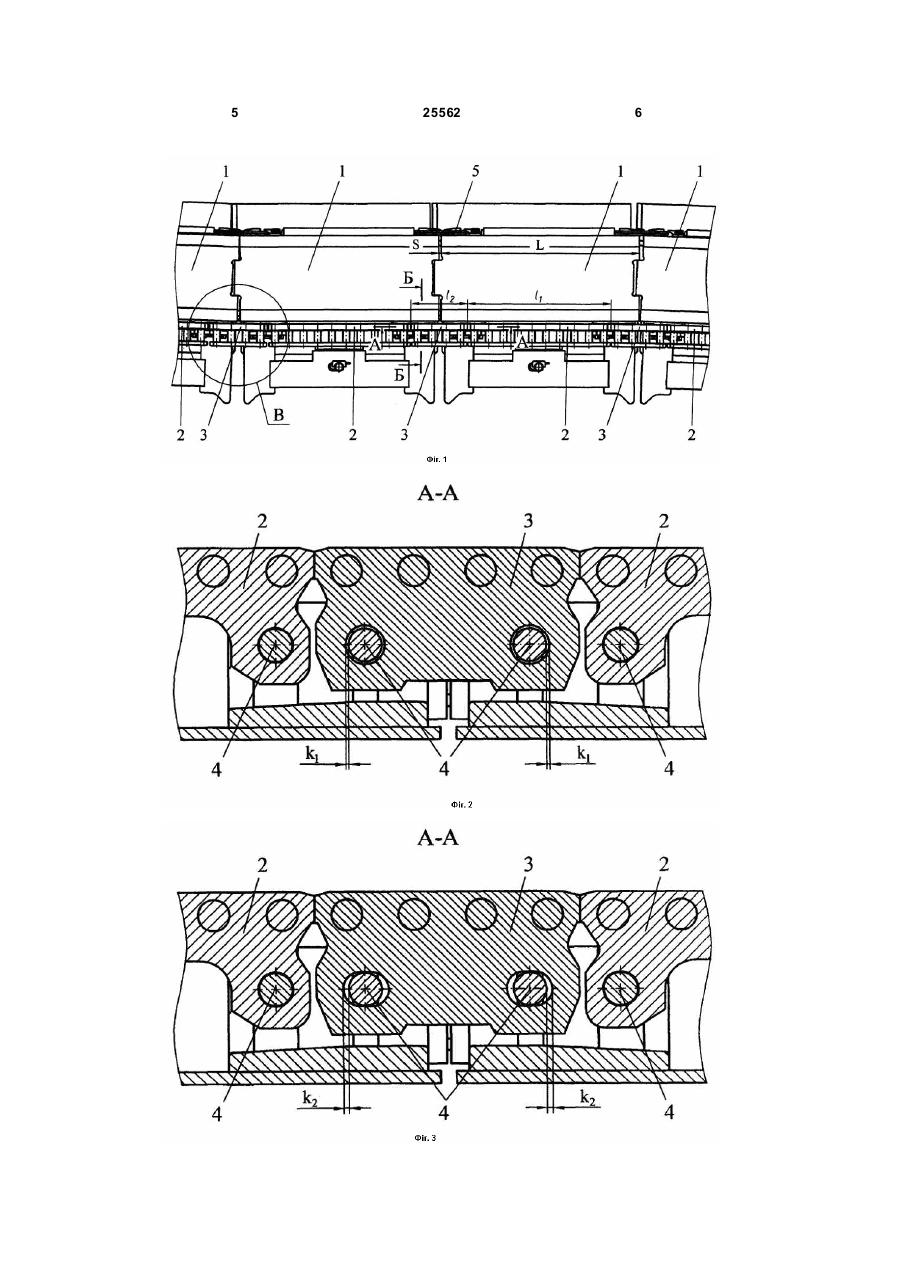

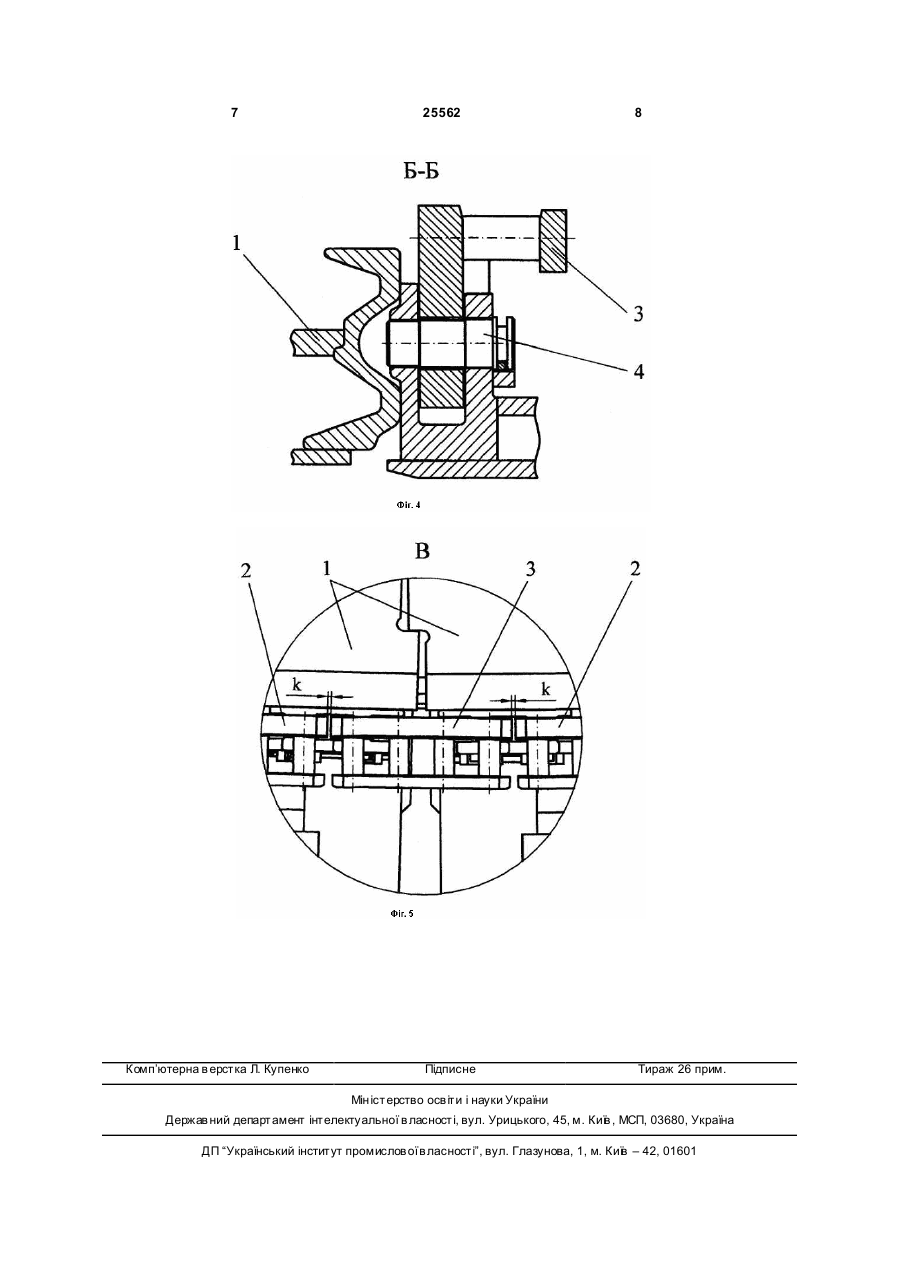

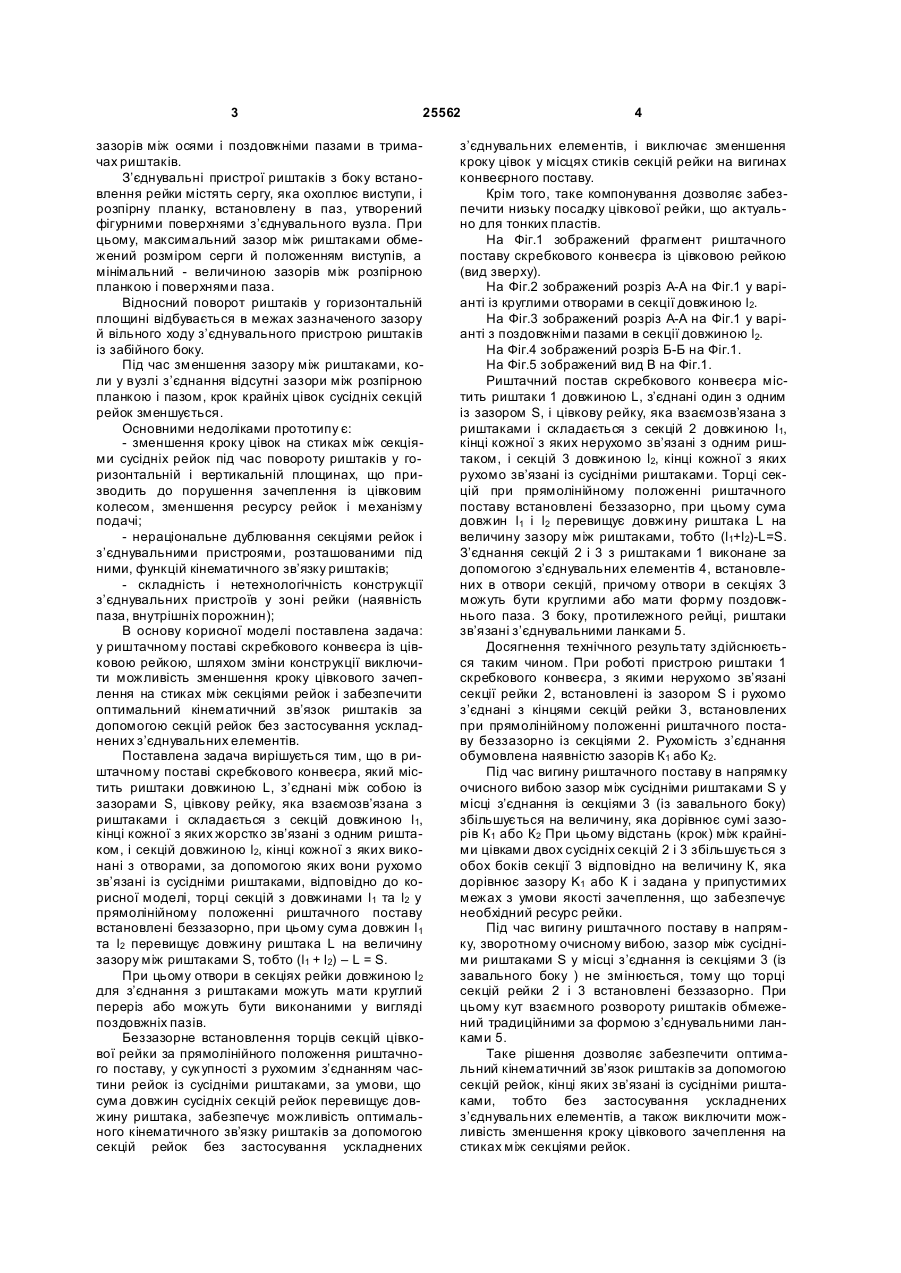

1. Риштачний постав скребкового конвеєра з цівковою рейкою, який містить риштаки довжиною L, з’єднані між собою з зазорами S, цівкову рейку, яка взаємозв’язана з риштаками та складається із 3 25562 зазорів між осями і поздовжніми пазами в тримачах риштаків. З’єднувальні пристрої риштаків з боку встановлення рейки містять сергу, яка охоплює виступи, і розпірну планку, встановлену в паз, утворений фігурними поверхнями з’єднувального вузла. При цьому, максимальний зазор між риштаками обмежений розміром серги й положенням виступів, а мінімальний - величиною зазорів між розпірною планкою і поверхнями паза. Відносний поворот риштаків у горизонтальній площині відбувається в межах зазначеного зазору й вільного ходу з’єднувального пристрою риштаків із забійного боку. Під час зменшення зазору між риштаками, коли у вузлі з’єднання відсутні зазори між розпірною планкою і пазом, крок крайніх цівок сусідніх секцій рейок зменшується. Основними недоліками прототипу є: - зменшення кроку цівок на стиках між секціями сусідніх рейок під час повороту риштаків у горизонтальній і вертикальній площинах, що призводить до порушення зачеплення із цівковим колесом, зменшення ресурсу рейок і механізму подачі; - нераціональне дублювання секціями рейок і з’єднувальними пристроями, розташованими під ними, функцій кінематичного зв’язку риштаків; - складність і нетехнологічність конструкції з’єднувальних пристроїв у зоні рейки (наявність паза, внутрішніх порожнин); В основу корисної моделі поставлена задача: у риштачному поставі скребкового конвеєра із цівковою рейкою, шляхом зміни конструкції виключити можливість зменшення кроку цівкового зачеплення на стиках між секціями рейок і забезпечити оптимальний кінематичний зв’язок риштаків за допомогою секцій рейок без застосування ускладнених з’єднувальних елементів. Поставлена задача вирішується тим, що в риштачному поставі скребкового конвеєра, який містить риштаки довжиною L, з’єднані між собою із зазорами S, цівкову рейку, яка взаємозв’язана з риштаками і складається з секцій довжиною l1, кінці кожної з яких жорстко зв’язані з одним риштаком, і секцій довжиною l2, кінці кожної з яких виконані з отворами, за допомогою яких вони рухомо зв’язані із сусідніми риштаками, відповідно до корисної моделі, торці секцій з довжинами l1 та l2 у прямолінійному положенні риштачного поставу встановлені беззазорно, при цьому сума довжин l 1 та l2 перевищує довжину риштака L на величину зазору між риштаками S, тобто (l1 + l2) – L = S. При цьому отвори в секціях рейки довжиною l2 для з’єднання з риштаками можуть мати круглий переріз або можуть бути виконаними у вигляді поздовжніх пазів. Беззазорне встановлення торців секцій цівкової рейки за прямолінійного положення риштачного поставу, у сук упності з рухомим з’єднанням частини рейок із сусідніми риштаками, за умови, що сума довжин сусідніх секцій рейок перевищує довжину риштака, забезпечує можливість оптимального кінематичного зв’язку риштаків за допомогою секцій рейок без застосування ускладнених 4 з’єднувальних елементів, і виключає зменшення кроку цівок у місцях стиків секцій рейки на вигинах конвеєрного поставу. Крім того, таке компонування дозволяє забезпечити низьку посадку цівкової рейки, що актуально для тонких пластів. На Фіг.1 зображений фрагмент риштачного поставу скребкового конвеєра із цівковою рейкою (вид зверху). На Фіг.2 зображений розріз А-А на Фіг.1 у варіанті із круглими отворами в секції довжиною l2. На Фіг.3 зображений розріз А-А на Фіг.1 у варіанті з поздовжніми пазами в секції довжиною l2. На Фіг.4 зображений розріз Б-Б на Фіг.1. На Фіг.5 зображений вид В на Фіг.1. Риштачний постав скребкового конвеєра містить риштаки 1 довжиною L, з’єднані один з одним із зазором S, і цівкову рейку, яка взаємозв’язана з риштаками і складається з секцій 2 довжиною l1, кінці кожної з яких нерухомо зв’язані з одним риштаком, і секцій 3 довжиною l2, кінці кожної з яких рухомо зв’язані із сусідніми риштаками. Торці секцій при прямолінійному положенні риштачного поставу встановлені беззазорно, при цьому сума довжин l1 і l2 перевищує довжину риштака L на величину зазору між риштаками, тобто (l1+l2)-L=S. З’єднання секцій 2 і 3 з риштаками 1 виконане за допомогою з’єднувальних елементів 4, встановлених в отвори секцій, причому отвори в секціях 3 можуть бути круглими або мати форму поздовжнього паза. З боку, протилежного рейці, риштаки зв’язані з’єднувальними ланками 5. Досягнення технічного результату здійснюється таким чином. При роботі пристрою риштаки 1 скребкового конвеєра, з якими нерухомо зв’язані секції рейки 2, встановлені із зазором S і рухомо з’єднані з кінцями секцій рейки 3, встановлених при прямолінійному положенні риштачного поставу беззазорно із секціями 2. Рухомість з’єднання обумовлена наявністю зазорів К1 або К2. Під час вигину риштачного поставу в напрямку очисного вибою зазор між сусідніми риштаками S у місці з’єднання із секціями 3 (із завального боку) збільшується на величину, яка дорівнює сумі зазорів К1 або К2 При цьому відстань (крок) між крайніми цівками двох сусідніх секцій 2 і 3 збільшується з обох боків секції 3 відповідно на величину К, яка дорівнює зазору K1 або К і задана у припустимих межах з умови якості зачеплення, що забезпечує необхідний ресурс рейки. Під час вигину риштачного поставу в напрямку, зворотному очисному вибою, зазор між сусідніми риштаками S у місці з’єднання із секціями 3 (із завального боку ) не змінюється, тому що торці секцій рейки 2 і 3 встановлені беззазорно. При цьому кут взаємного розвороту риштаків обмежений традиційними за формою з’єднувальними ланками 5. Таке рішення дозволяє забезпечити оптимальний кінематичний зв’язок риштаків за допомогою секцій рейок, кінці яких зв’язані із сусідніми риштаками, тобто без застосування ускладнених з’єднувальних елементів, а також виключити можливість зменшення кроку цівкового зачеплення на стиках між секціями рейок. 5 25562 6 7 Комп’ютерна в ерстка Л. Купенко 25562 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
