Риштачний постав скребкового конвеєра

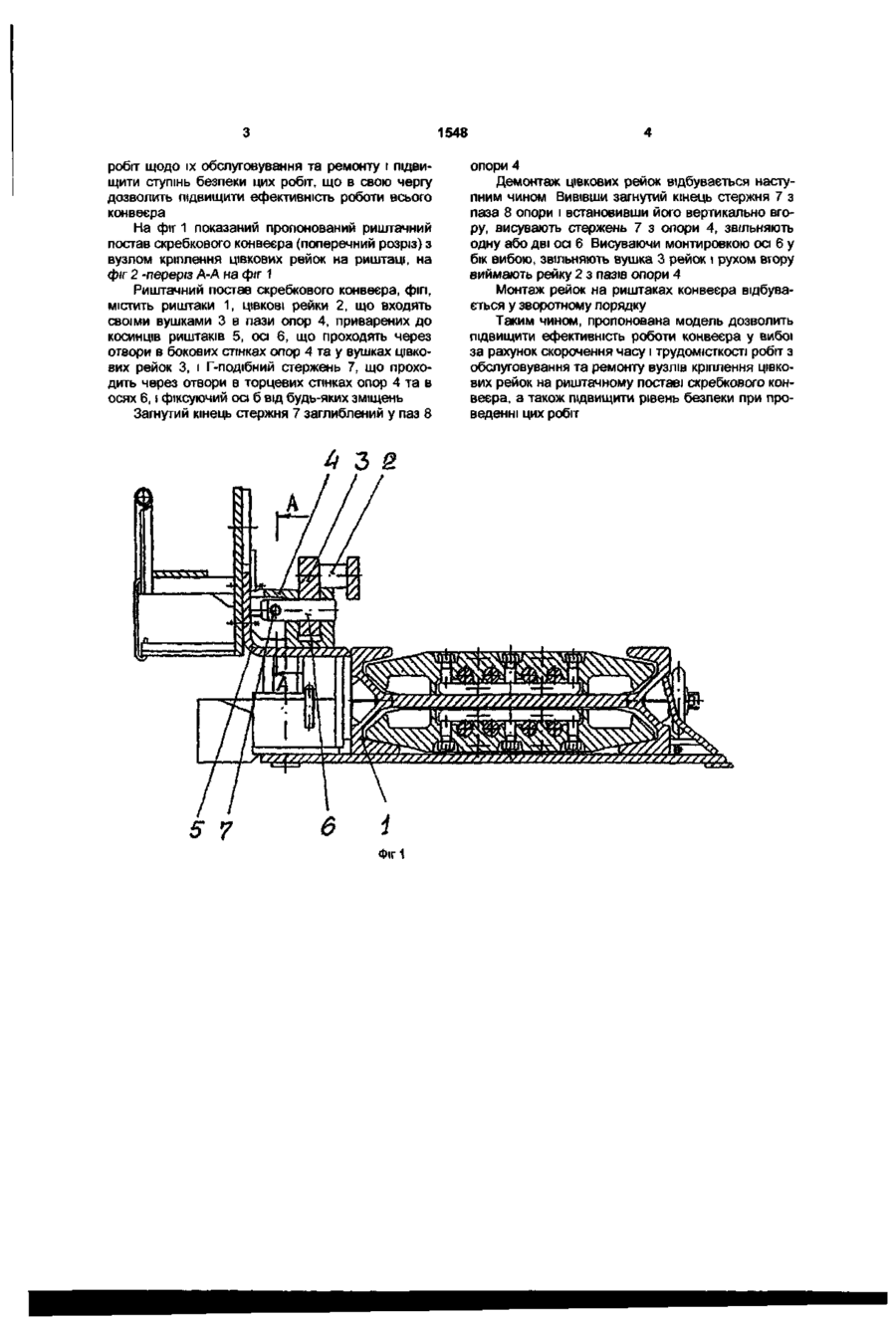

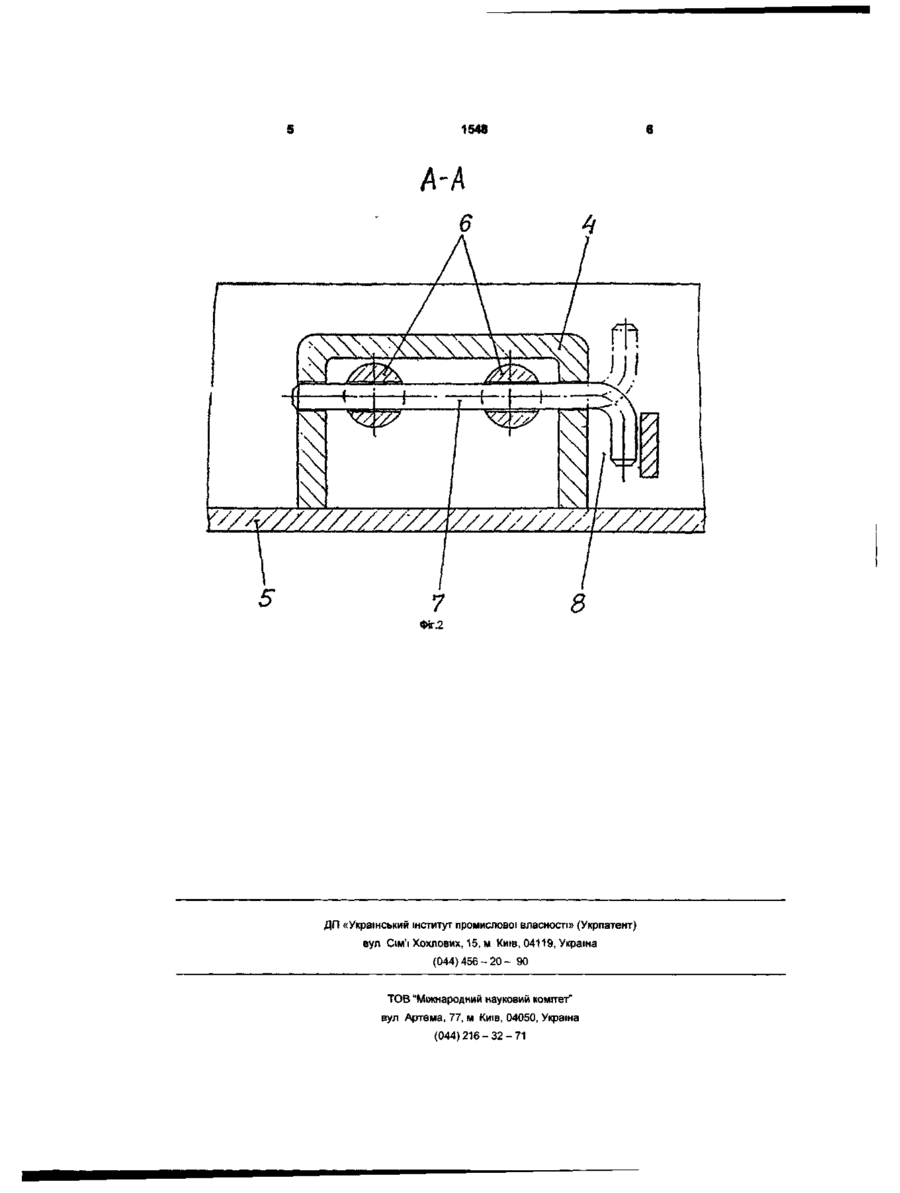

1 Риштачний постав скребкового конвеєра, що містить риштаки з приварними опорами, ЦІВКОВІ рейки, осі кріплення рейок до опор, який відрізняється тим, що осі кріплення цівкових рейок встановлені в опори з можливістю їх виймання тільки в забійний бік риштачного поставу, а фіксація осей виконана з завального боку опор 2 Риштачний постав за п 1, який відрізняється тим, що осі зафіксовані на опорах за допомогою Гподібних стрижнів, що проходять через отвори в осях і торцевих стінках опор, а загнуті КІНЦІ стрижнів заглиблені в пази опор Корисна модель належить до гірничої промисловості, а саме, до забійного конвеєрного транспорту, що працює в комплексах для підземного добування корисних копалин ВІДОМІ конвеєри зі знімним навісним устаткуванням, закріпленим на риштаках за допомогою болтових з'єднань Опори для направляючих, за якими переміщується комбайн, у тому числі для цівкових рейок, встановлені на навісному устаткуванні й кріплення направляючих та цівкових рейок найрізноманітніше, пов'язане з конкретною конструкцією навідного устаткування та типу направляючих Корисна модель, що пропонується, належить до конвеєрів, риштаки яких виконані разом з наві ються в опору з й завального боку, з боку жолоба Демонтаж і заміна рейок ускладнені через те що знімання осей, що їх кр/плять, відбувається з боку жолоба, який необхідно зняти Ця операція вимагає витрат і часу, і праці В основу корисної моделі поставлена задача створення риштачного поставу скребкового конвеєра з вузлами кріплення цівкових рейок на риштаках конвеєра, в якому шляхом зміцнення конструкції цих вузлів здійснюється просте, надійне та безпечне з'єднання цівкових рейок з опорами і забезпечується швидкий монтаж і демонтаж(заміна) рейок без допоміжних витрат праці й часу на знімання жолобів з лавними магістралями Поставлена задача вирішується тим, що в риштачному поставі скребкового конвеєра, що містить риштаки з приварними опорами, ЦІВКОВІ рейки, осі кріплення рейок до опор, згідно з корисною моделлю , осі кріплення цівкових рейок встановлені в опори риштаків з можливістю їх виймання тільки в забійний бік риштачного поставу, а фіксація осей виконана з завального боку опор Крім того, осі зафіксовані на опорах за допомогою Г-подібних стержнів, що проходять через отвори осей і торцевих стінок опор, а загнуті КІНЦІ стержнів заглиблені в пази опор Така конструкція дозволить опростити вузли кріплення цівкових рейок на риштачному поставі сним устаткуванням (ЗНІМНІ ТІЛЬКИ жолоба для ла вних трансмісій) і, як правило, з закритим днищем Опори для цівкових рейок приварені до риштаків а ЦІВКОВІ рейки закріплюються на опорах за допомогою осей (валиків), що вставляються в отвори опор і рейок Найбільш близьким до корисної моделі, що пропонується, за технічною сутністю є риштачний постав конвеєра НВ-227/732 фірми "Хальбах и Браун" (технічна документація на конвеєр НВ227/732), що містить риштаки з приварними опорами, ЦІВКОВІ рейки, осі кріплення рейок до опор Однак, у цьому риштачному поставі осі (валики), що кріплять ЦІВКОВІ рейки на опорах приварених до риштаків, виконані з буртами і встановлю скребкового конвеєра і ВІДПОВІДНО ПІДВИЩИТИ їх надійність , суттєво знизити час і трудомісткість 00 ю 1548 робіт щодо їх обслуговування та ремонту і підвищити ступінь безпеки цих робіт, що в свою чергу дозволить підвищити ефективність роботи всього конвеєра На фіг 1 показаний пропонований риштачний постав скребкового конвеєра (поперечний розріз) з вузлом кріплення цівкових рейок на риштаці, на фіг 2 -переріз А-А на фіг 1 Риштачний постав скребкового конвеєра, фіп, містить риштаки 1, ЦІВКОВІ рейки 2, що входять своїми вушками 3 в пази опор 4, приварених до косинців риштаків 5, осі 6, що проходять через отвори в бокових стінках опор 4 та у вушках цівкових рейок 3, і Г-подібний стержень 7, що проходить через отвори в торцевих стінках опор 4 та в осях 6, і фіксуючий осі б від будь-яких зміщень Загнутий кінець стержня 7 заглиблений у паз 8 4-3 5 7 Фіг 1 опори 4 Демонтаж цівкових рейок відбувається наступним чином Вивівши загнутий кінець стержня 7 з паза 8 опори і встановивши його вертикально вгору, висувають стержень 7 з опори 4, звільняють одну або дві осі 6 Висуваючи монтировкою осі 6 у бік вибою, звільняють вушка 3 рейок \ рухом вгору виймають рейку 2 з пазів опори 4 Монтаж рейок на риштаках конвеєра відбувається у зворотному порядку Таким чином, пропонована модель дозволить підвищити ефективність роботи конвеєра у вибої за рахунок скорочення часу і трудомісткості робіт з обслуговування та ремонту вузлів кріплення цівкових рейок на риштачному поставі скребкового конвеєра, а також підвищити рівень безпеки при проведенні цих робіт 1548 A-A \Wy\\V\ \ \\\\ \ •/////////•//A/////////7//// 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
