Риштак скребкового конвеєра

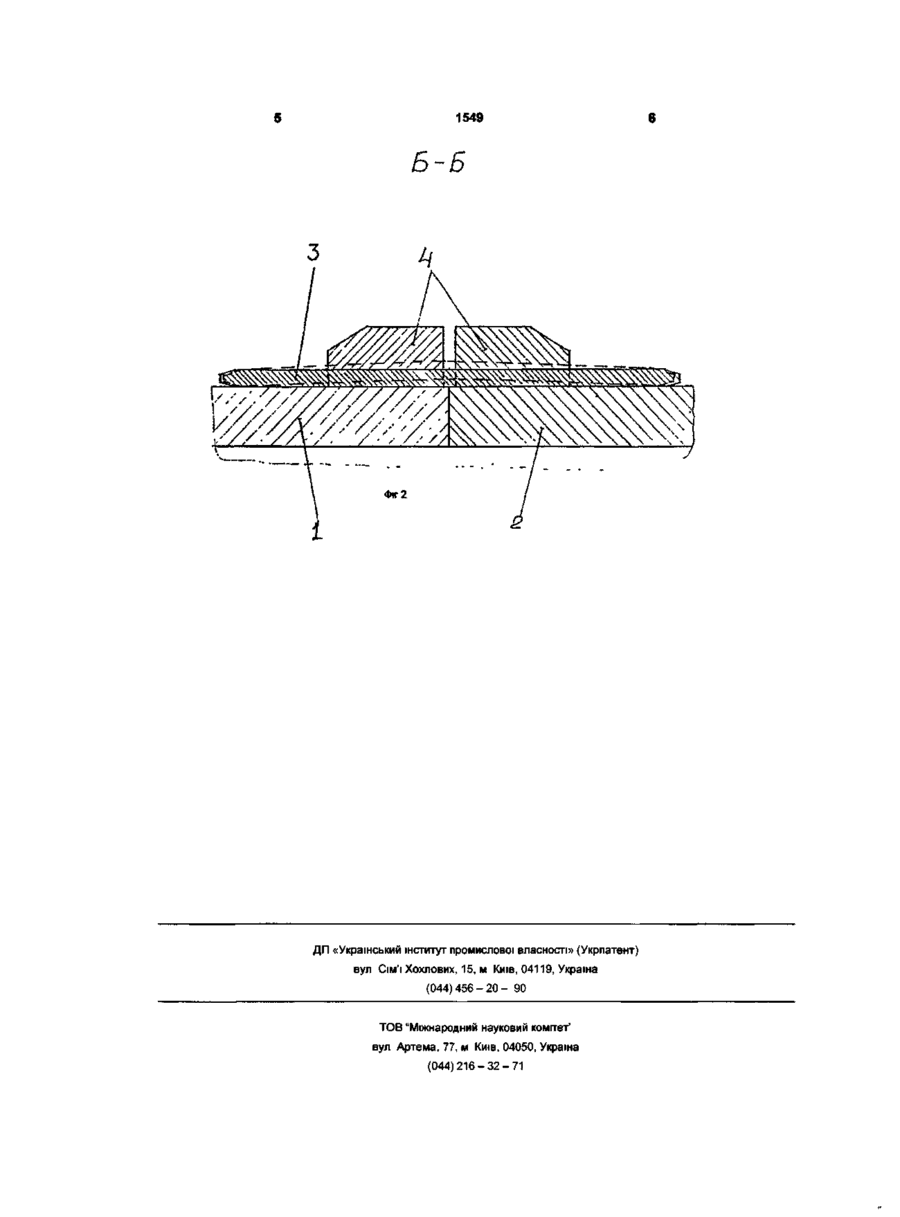

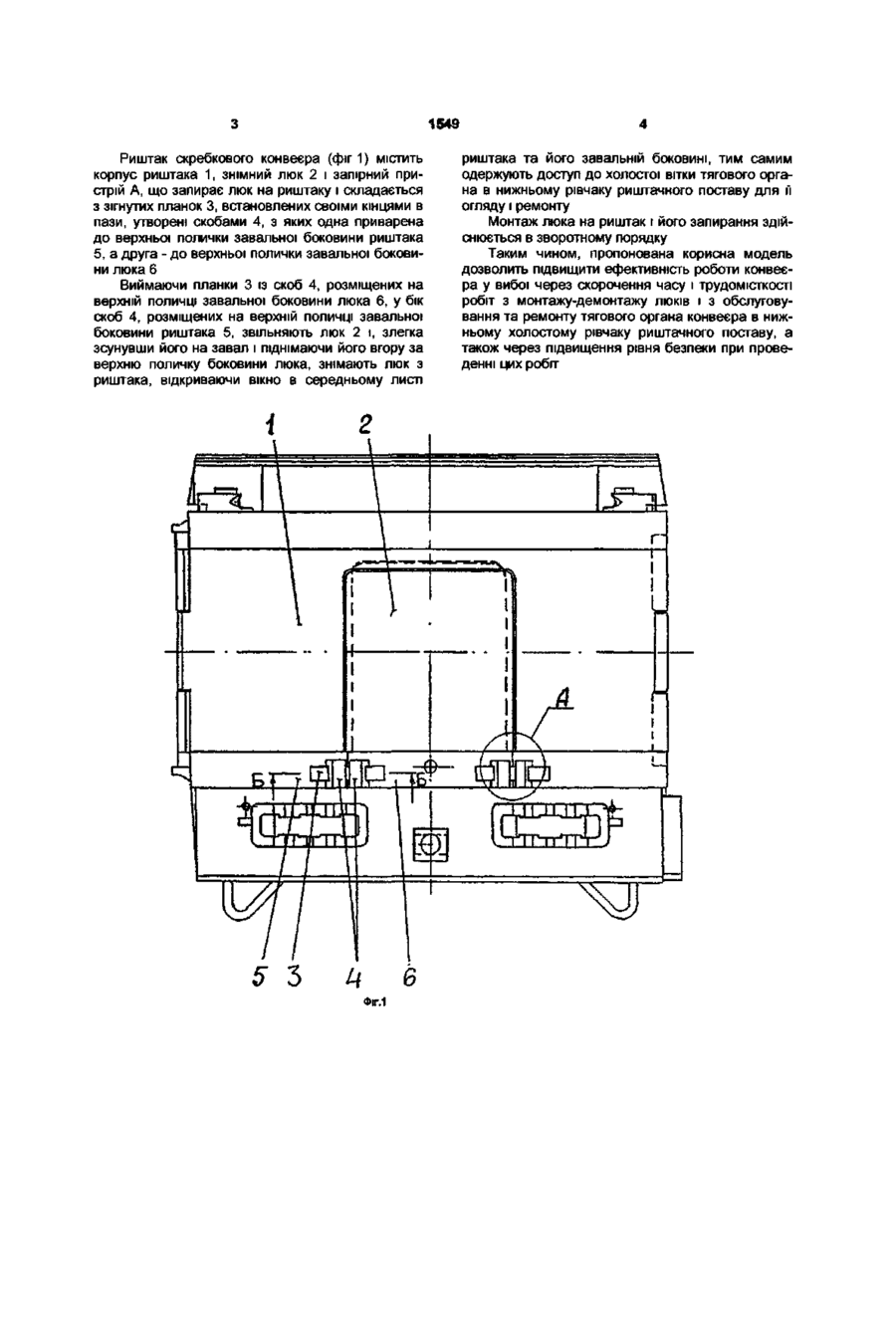

Риштак скребкового конвеєра, що містить знімний люк з його запірними пристроями, який відрізняється тим, що кожний запірний пристрій виконаний у вигляді зігнутої пружинної планки, встановленої своїми кінцями в пази, утворені двома скобами, одна з яких приварена до верхньої завальної боковини риштака, а друга - до верхньої полички завальної боковини люка Корисна модель належить до гірничої промисловості, а саме, до конвеєрного транспорту, що працює в комплексах для підземного видобутку корисних копалин Пропонована корисна модель належить до скребкових конвеєрів, риштаки яких виконані переважно з закритим днищем і доступ для огляду та ремонту холостої (нижньої) вітки тягового органа конвеєра здійснюється через монтажні смотрові ЗНІМНІ люки, виконані в середніх (транспортних) листах риштаків ВІДОМІ риштаки з закритим днищем і люками, що застосовуються в конвеєрах зарубіжних фірм "Рифама", "Меко", "Острой", "Новомаг" (див проспекти фірм), що мають різні способи запирання люків, в основному з використанням нарізних з'єднань, ненадійних в умовах лави (обводненість агресивними водами, заштибовування) У риштаків конвеєрів фірми "Острой" ДН701, ДН830, ДН730 запірні пристрої не нарізні, але відкривання люка та знімання його відбувається з боку вибою в умовах підвищеної небезпеки Через ці ж причини є небезпечними умови знімання люка в конвеєрів фірм "Новомаг" PSZ-900/nxN і Рибнік 295/842, 295/ВБ За прототип прийнятий риштак конвеєра НВ 227/732 фірми "Хальбах і Браун" (технічна документація на конвеєр НВ-227/732), в якого люк відкривається з завального боку риштачного поставу, однак запірний пристрій виконаний з використову ванням двох болтових з'єднань, розташованих у середній частині профілю боковини риштака, і доступ до них затруднений з-за низького їх розміщення (біля 140мм від підошви пласта) і ускладнений наявністю навісного обладнання, виготовленого разом з риштаком (крім жолоба) Замкове з'єднання розташоване в глибині під жолобом В основу корисної моделі поставлена задача у риштаку скребкового конвеєра через зміну конструкцій запірних пристроїв люка забезпечити швидкий і безпечний монтаж і демонтаж люка з завального боку риштака Поставлена задача вирішується тим, що в риштаку скребкового конвеєра, що містить знімний люк та його запірні пристрої, згідно з корисною моделлю, кожний запірний пристрій виконаний у вигляді зігнутої пружинної планки, встановленої своїми кінцями в пази, утворені двома скобами, привареними до верхніх поличок завальних боковин риштака та люка Така конструкція риштака дозволить спростити запірні пристрої, підвищити його надійність, прискорити і зробити небезпечними роботи з монтажудемонтажу люків для огляду та ремонту тягового органа конвеєра в нижньому холостому рівчаку риштачного поставу, що в свою чергу дозволить підвищити ефективність роботи конвеєра На фіг 1 показаний пропонований риштак з запірним пристроєм люка На фіг 2 показаний переріз Б-Б на фіг 1 (власне запірний пристрій) 1549 Риштак скребкового конвеєра (фіг 1) містить корпус риштака 1, знімний люк 2 і запірний пристрій А, що запирає люк на риштаку і складається з зігнутих планок 3, встановлених своїми кінцями в пази, утворені скобами 4, з яких одна приварена до верхньої полички завальної боковини риштака 5, а друга - до верхньої полички завальної боковини люка 6 Виймаючи планки 3 із скоб 4, розміщених на верхній поличці завальної боковини люка 6, у бік скоб 4, розміщених на верхній поличці завальної боковини риштака 5, звільняють люк 2 і, злегка зсунувши його на завал і піднімаючи його вгору за верхню поличку боковини люка, знімають люк з риштака, відкриваючи вікно в середньому листі 5 Ъ Ц Фіг.1 6 риштака та його завальній боковині, тим самим одержують доступ до холостої вітки тягового органа в нижньому рівчаку риштачного поставу для її огляду і ремонту Монтаж люка на риштак і його запирання здійснюється в зворотному порядку Таким чином, пропонована корисна модель дозволить підвищити ефективність роботи конвеєра у вибої через скорочення часу і трудомісткості робіт з монтажу-демонтажу люків і з обслуговування та ремонту тягового органа конвеєра в нижньому холостому рівчаку риштачного поставу, а також через підвищення рівня безпеки при проведенні цих робіт 1549 Б-Б J ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
