Спосіб пуску ракети

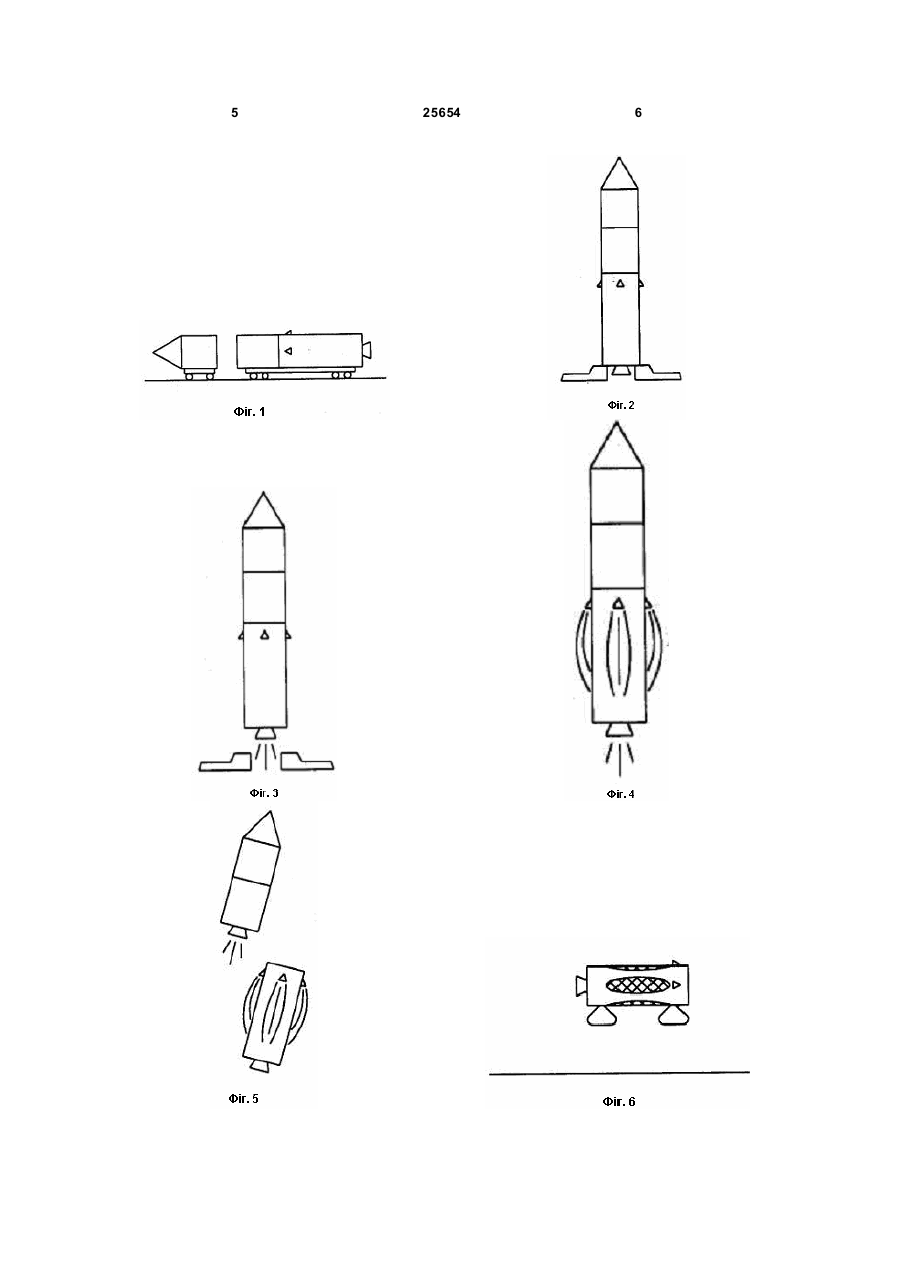

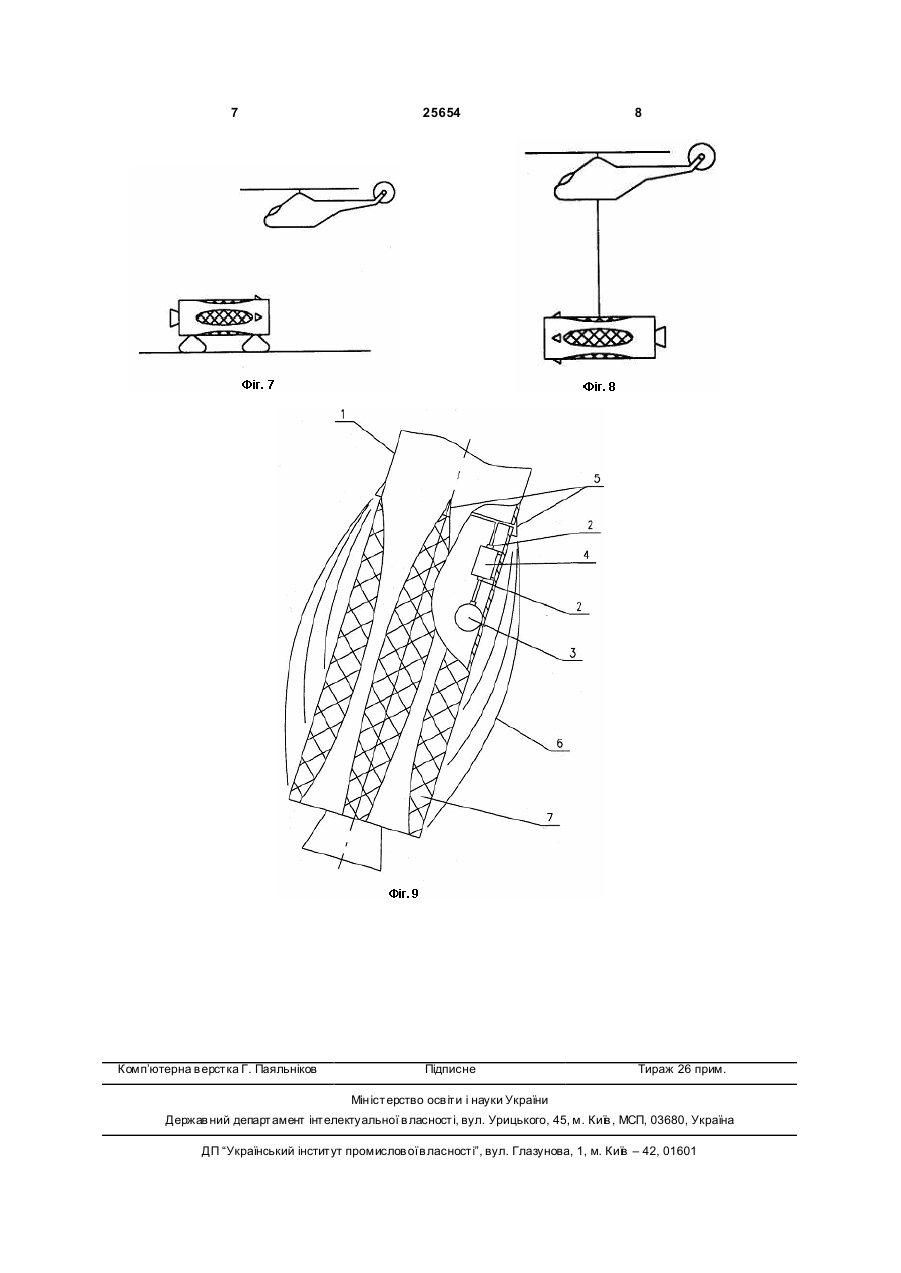

1. Спосіб пуску ракети, що включає операції складання ракети, змінювання колориметричної характеристики поверхні ступеня на більш кольороконтрастну, транспортування ракети до старто 3 25654 метод пошуку - візуальний [див. книгу "Космонавтика", энциклопедия, М., "Сов. энциклопедия", 1985, с.48-49 рис.1-2]. До складання або після складання ракети змінюють колориметричні характеристики її поверхонь, тобто на елементи ракети наносять фарби у вигляді кольорових контрастних смуг. У процесі підготовки до пуску на ракету діє сонячна радіація. У літній період удень на північній широті 50° під час фарбування ступеня у оранжевий колір температура поверхні ракети сягає 65°...80°. При такій температурі в деяких конструкційних матеріалах відбуваються структурні зміни, які призводять до погіршення якостей міцності. Так, алюмінієво - магнієвий сплав Амг-бН, який найбільше використовується у ракетній галузі, після нагрівання до 65° втрачає до 20% міцності. Недоліком відомого способу пуску ракети є невисокі експлуатаційні характеристики ракети, такі як: - погіршення якостей міцності корпусу ракети під час підготовки до пуску; - пошкодження кольорових смуг і погіршення їх контрастності для елементів ракети, які входять у атмосферу з великою швидкістю. В основу корисної моделі поставлена задача створення удосконаленого способу пуску ракети, який би забезпечував підвищення експлуатаційних характеристик ракети шляхом уведення в нього нових операцій, таких як: - змінювання колориметричної характеристики поверхні ступеня здійснюється після пуску до приземлення шляхом розпилювання барвника за польотом і фарбування у вигляді поздовжніх смуг, які рівномірно розташовані по колу ступеня, що дозволяє забезпечити високу відбиваючу здібність корпусу ракети у процесі передстартової підготовки і таким чином зберегти високу міцність корпусу ракети; - змінювання колориметричної характеристики поверхні ступеня здійснюється після входження ступеня, що відпрацював, у атмосферу і проходження її тепло напружених ділянок траєкторії до приземлення, що дозволяє забезпечити високу контрастність фарбування корпусу моно блочної ракети, яка має велику швидкість входження у щільні шари атмосфери. Поставлена задача вирішується таким чином, що у запропонованому способі пуску ракети, що містить операції складання ракети, змінювання колориметричної характеристики поверхні ступеня на більш кольороконтрастну, транспортування ракети до стартової споруди, встановлення ракети на стартову споруду, підготовки до пуску, п уску, відділення ступеня, приземлення, пошуку і евакуації ступеня, в ньому змінювання колориметричної характеристики поверхні ступеня здійснюють після пуску до приземлення шляхом розпилювання барвника за польотом і фарбування у вигляді поздовжніх смуг, які рівномірно розташовані по колу ступеня. Змінювання колориметричної характеристики поверхні ступеня здійснюють після входження ступеня, що відпрацював, у атмосферу і проходження її тепло напружених ділянок траєкторії до приземлення. 4 Для пояснення способу пуску ракети додаються креслення, на яких схематично зображений пристрій, у якому втілюється даний спосіб, та його детальний опис. На кресленнях зображено: - на Фіг.1 - складання ракети; - на Фіг.2 - підготовка ракети до пуску на стартовій споруді; - на Фіг.3 - пуск ракети; - на Фіг.4 - політ ракети; - на Фіг.5 - відділення ступеня; - на Фіг.6 - приземлення ступеня; - на Фіг.7 - пошук ступеня; - на Фіг.8 - евакуація ступеня; - на Фіг.9 - загальний вид першого ступеня ракети. Процес пуску ракети здійснюється наступним чином. На заводі-виробнику на елементи ракети наносять покриття з високою відбиваючою здібністю (наприклад, титанові білила). Елементи ракети доставляють у монтажно - випробувальний корпус, де виконують операції по складанню і транспортуванню ракети (Фіг.1). Потім здійснюють операції по підготовці ракети до пуску (Фіг.2): встановлення ракети на стартову споруду, перевірку і заправлення компонентами палива, при цьому забезпечується необхідний температурний режим корпусу ракети. Виконують пуск ракети (Фіг.3), політ ракети (Фіг.4) на активній ділянці польоту, відділення першого ступеня (Фіг.5) і його наступний політ по пасивній траєкторії, приземлення ступеня (Фіг.6), його пошук (Фіг.7) і евакуацію (Фіг.8) за допомогою вертольота у зону обслуго вування ступеня. На активній або пасивній ділянках польоту (Фіг.4, 5) змінюють колориметричну характеристику (оптичні якості) поверхні ступеня ракети шляхом нанесення кольороконтрастного покриття. Нанесення покриття закінчують до приземлення ступеня. Процес нанесення покриття здійснюють наступним чином. Система керування ступеня 1 видає команду на відкриття клапанів 2 (Фіг.9). Під дією стиснених газів джерела 3 барвник (забарвлюючий склад) з ємності 4 подається по магістралях через розпилювачі 5 у набігаючий потік у вигляді струменів 6. Краплі барвника осідають на корпусі ступеня 1 і утворюють контрастно пофарбовані зони 7. Для зменшення втрат барвника корпусу ступеня 1 і барвнику надають різнойменні електричні потенціали, що забезпечує електричне тяжіння крапель барвника до корпусу ступеня 1. Наявність контрастних зон 7 полегшує пошук ступеня 1 на фоні місцевості (солончаків, снігу, рослинності). У якості прикладів розглядаються ступінь ракети багаторазового використання за патентом України №13357и, МПК B64G 1/00, F42B 15/00, 2005р. та ракета - носій за патентом України №46652А, МПК B64G 1/00, 2001р. Таким чином, реалізація запропонованого способу забезпечує високі експлуатаційні характеристики ступеня за рахунок змінювання фарбування ступеня у процесі його польоту, що дозволяє зменшити вагу конструкції ракети на » 5%. 5 25654 6 7 Комп’ютерна в ерстка Г. Паяльніков 25654 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
