Пересувний пиловловлювач

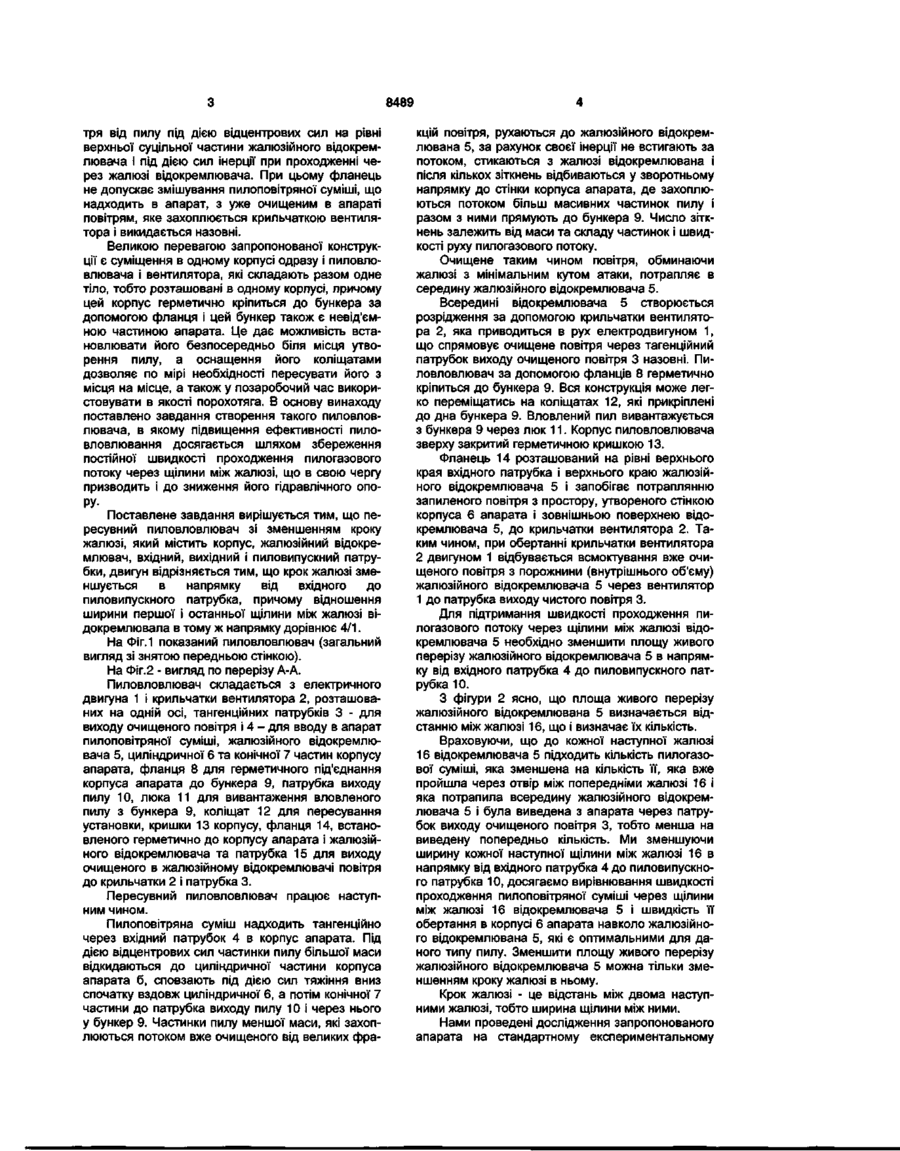

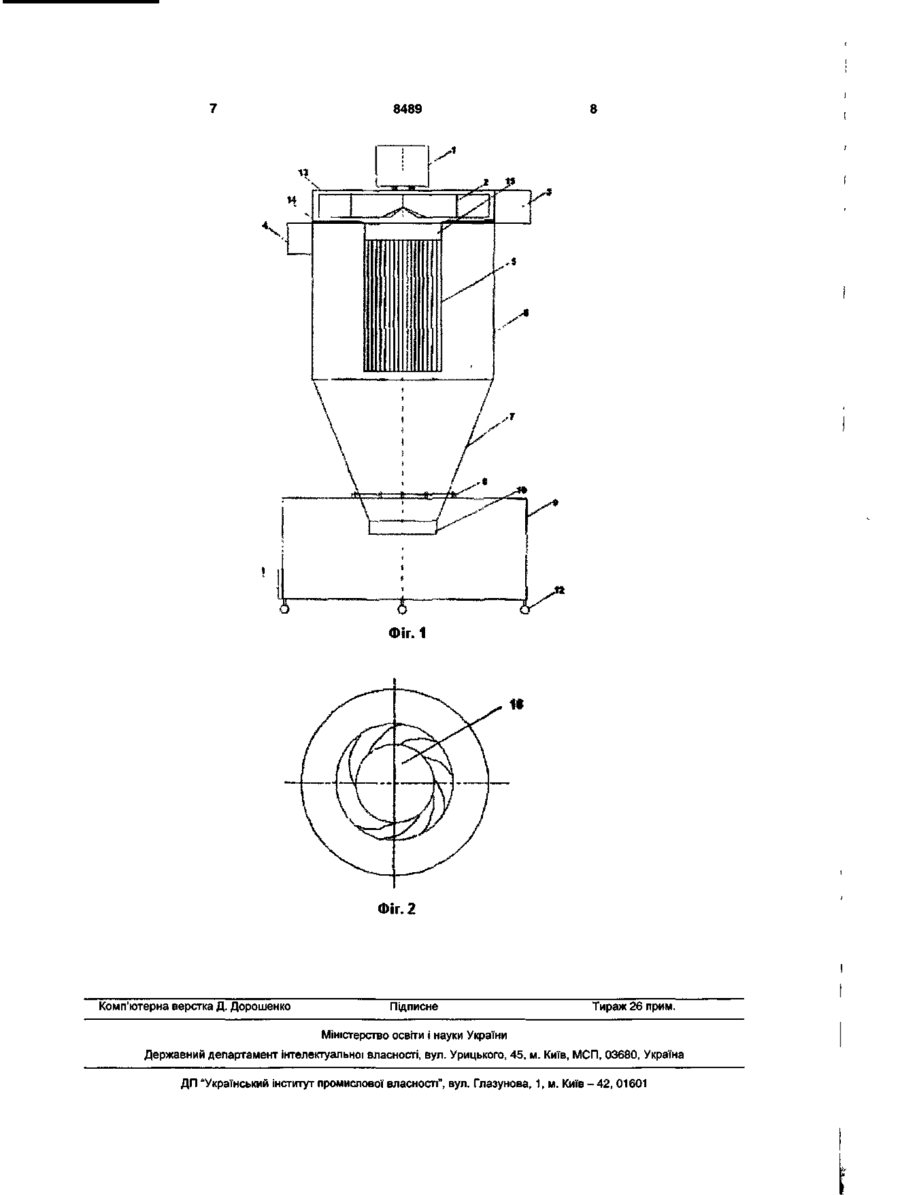

1. Пересувний пиловловлювач, що містить корпус, жалюзійний відокремлювач, вхідний, вихідний і пиловипускний патрубки, двигун, який від різняється тим, що крок жалюзі відокремлювача зменшується в напрямку від вхідного до пиловипускного патрубка. 2. Пересувний пиловловлювач зі зменшенням кроку жалюзі за п. 1, який відрізняється тим, що має відношення ширини першої і останньої щілин між жалюзі відокремлювача в тому ж напрямку, яке дорівнює 4:1. Пересувний пиловловлювач призначений для використання в якості місцевого відсмоктувача пилоповітряної суміші з робочої зони шліфувальних, загострювальних, токарних, фрезерних, деревообробних верстатів, зварювальних аерозолів від постів зварювання і зварювального обладнання, на монтажних столах радіоелектронної апаратури, прибирання цехових, складських, виробничих і побутових приміщень, збирання аерогелю. Відомий промисловий пиловсмоктувач, який містить корпус, жалюзійний відокремлювач, вхідний, вихідний і пиловипускний патрубки, двигун. [Деклараційний патент на винахід №71275 А від 16.12.2003р.]. Пересувний пиловловлювач працює наступним чином. Пилоповітряна суміш надходить тангенційно через вхідний патрубок в корпус апарата. Під дією відцентрових сил частинки пилу більшої маси відкидаються до циліндричної частини корпуса апарата, сповзають під дією сил тяжіння вниз спочатку вздовж циліндричної, а потім конічної частини до патрубка виходу пилу і через нього у бункер. Частинки пилу меншої маси, які захоплюються потоком вже очищеного від великих фракцій повітря, рухаються до жалюзійного відокремлювача, за рахунок своєї інерції не встигають за потоком, стикаються з жалюзі відокремлювача і після кількох зіткнень відбиваються у зворотньому напрямку до стінки корпуса апарата, де захоплюються потоком більш масивних частинок пилу і разом з ними прямують до бункера. Число зіткнень залежить від маси, складу частинок і швидкості руху пилогазового потоку. Очищене таким чином повітря обминає жалюзі з мінімальним кутом атаки, потрапляє в середину жалюзійного відокремлювача. Всередині відокремлювача створюється розрідження за допомогою крильчатки вентилятора, яка приводиться в рух електродвигуном, що спрямовує очищене повітря через тагенційний патрубок виходу очищеного повітря назовні. Пиловловлювач за допомогою фланців герметично кріпиться до бункера. Вся конструкція може легко переміщатись на коліщатах, які прикріплені до дна бункера. Уловлений пил вивантажується з бункера через люк . Корпус пиловловлювача зверху закритий герметичною кришкою. Фланець розташований на рівні верхнього краю вхідного патрубка і верхнього краю жалюзійного відокремлювача і запобігає потраплянню запиленого повітря з простору, утвореного стінкою корпуса 6 апарата і зовнішньою поверхнею відокремлювача, до крильчатки вентилятора. Таким чином при обертанні крильчатки вентилятора двигуном відбувається всмоктування вже очищеного повітря з порожнини (внутрішнього об'єму) жалюзійного відокремлювача через вентилятор до патрубка виходу чистого повітря. Для оптимальної роботи вентилятора необхідно, щоб корпус, крильчатка вентилятора та двигун були розташовані на одній осі і точно відцентровані відносно неї. Це по-перше виключить биття крильчатки вентилятора, а по-друге - оптимізує роботу вентилятора. Таким чином, у запропонованому пиловловлювачі відбувається двоступеневе очищення пові 00
