Тірісторний пристрій для управління та захисту електромагнітної муфти привода гірничої машини
Номер патенту: 7611
Опубліковано: 29.09.1995
Автори: Дубінін Сергій Васильович, Сидоренко Іван Тимофійович, Кривущенко Микола Тимофійович, Мальцев Леонід Єгорович, Гринь Костянтин Афанасійович
Формула / Реферат
Тиристорнеє устройство управлений и защиты электромагнитной муфты привода горной машины, содержащее источник переменного напряжения, источник постоянного напряжения, первый фильтр, электромагнитное реле, блок управления тиристорами, выход которого связан с управляющим входом тиристорного выпрямителя, выходные клеммы которого подключены к нагрузке, отличающееся тем, что, с целью повышения надежности и расширения функциональных возможностей устройства, оно снабжено вторым фильтром, электронным ключом, инерционным звеном, квазипиковым детектором, задатчиком тока возбуждения, двумя пороговыми элементами, тремя элементами ИЛИ, тремя световыми индикаторами и двумя нуль-органами, причем выход источника переменного напряжения подключен к входу первого нуль-органа, выход которого соединен с первыми входами первого и второго элементов ИЛИ, выход первого элемента ИЛИ подключен к первому входу блока управления тиристорами, а выход второго элемента ИЛИ - к управляющему входу электронного ключа, выход которого соединен через первый фильтр с входом нагрузки, выход источника постоянного напряжения связан с входом первого порогового элемента, первый выход которого подключен к магистральному входу электронного ключа, а второй выход первого пороговото элемента подключен к входам квазипикового детектора, второго фильтра, первого светового индикатора, а также к вторым входам первого и второго элементов ИЛИ и к первому входу третьего элемента ИЛИ, выход которого через инерционное звено соединен с входом электромагнитного реле, выход второго фильтра связан с входом второго порогового элемента, выход которого соединен с входом второго светового индикатора и с вторым входом третьего элемента ИЛИ, выход квазипикового детектора связан с входом второго нуль-органа, выход которого соединен с входом третьего светового индикатора и с третьим входом третьего элемента ИЛИ, а выход задатчика тока возбуждения подключен к второму входу блока управления тиристорами, при этом тиристорный выпрямитель выполнен в видедвухполупериодного управляемого выпрямителя с трансформатором, имеющим средний вывод.

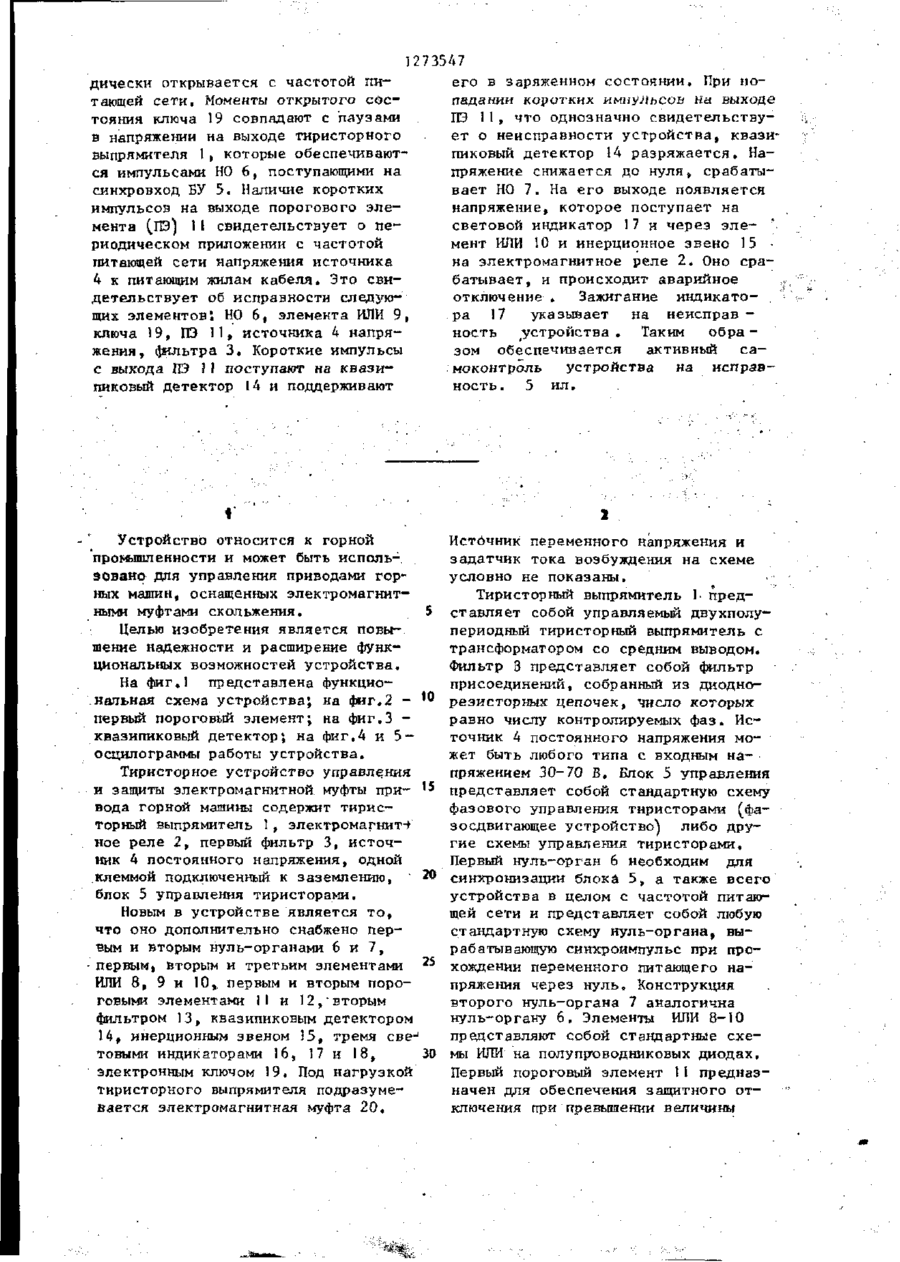

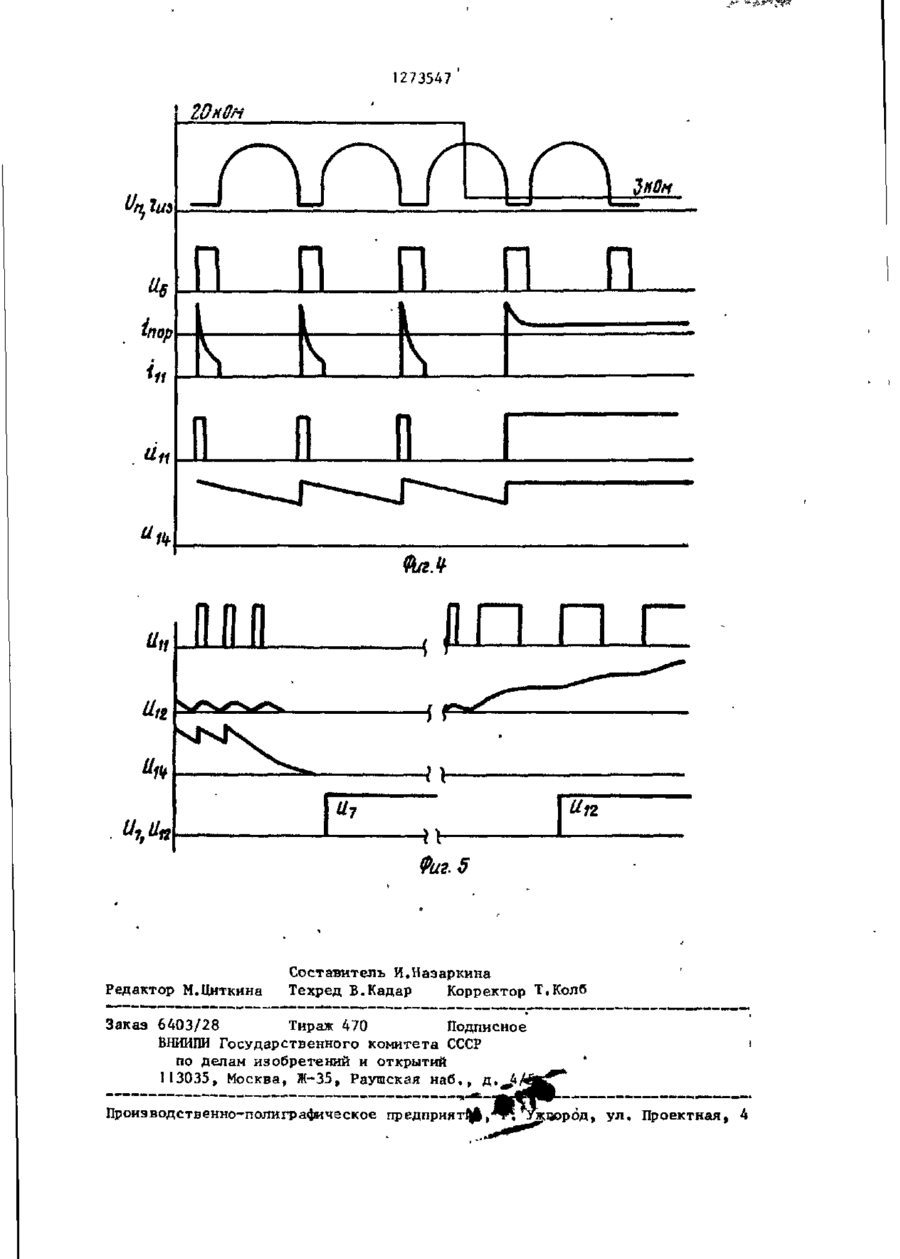

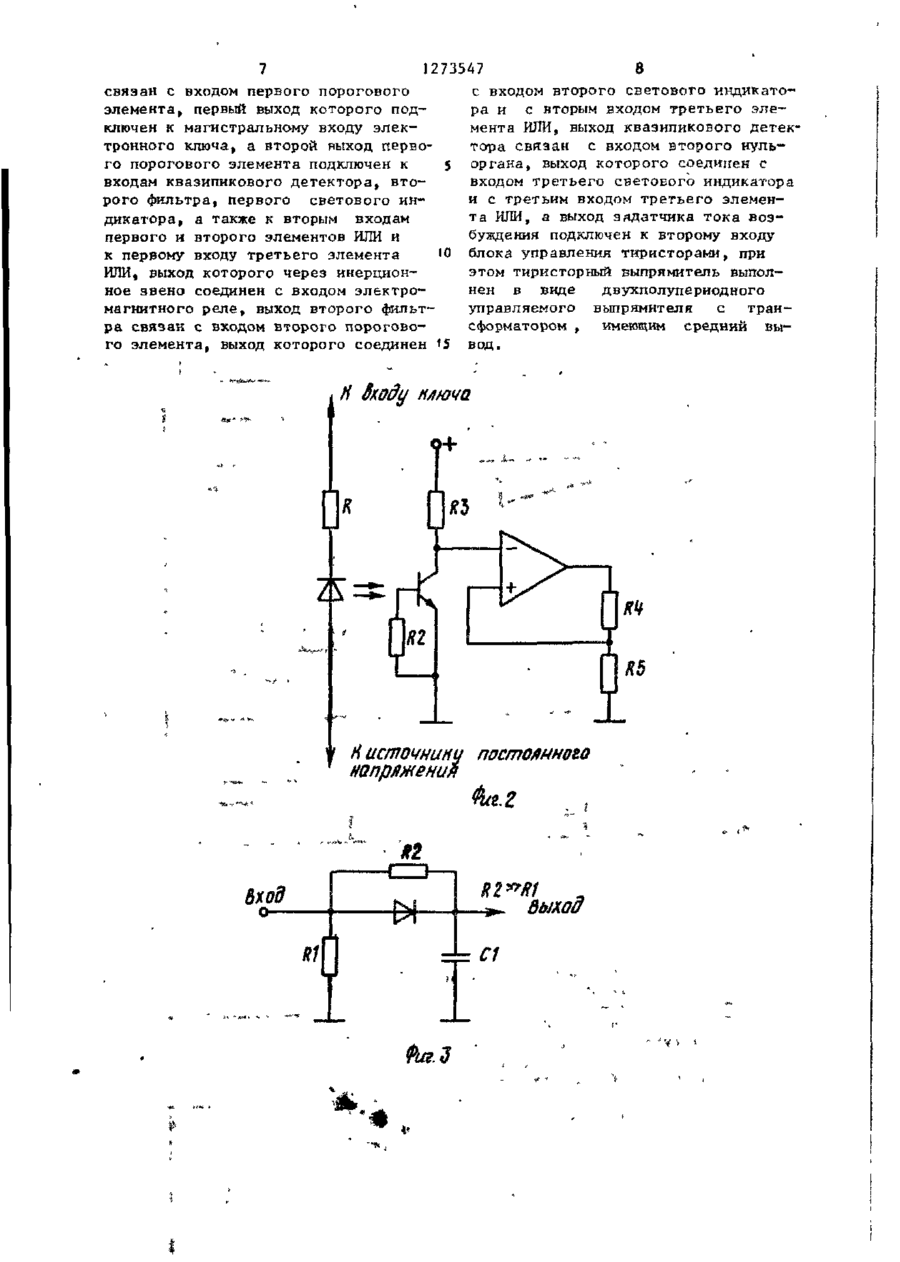

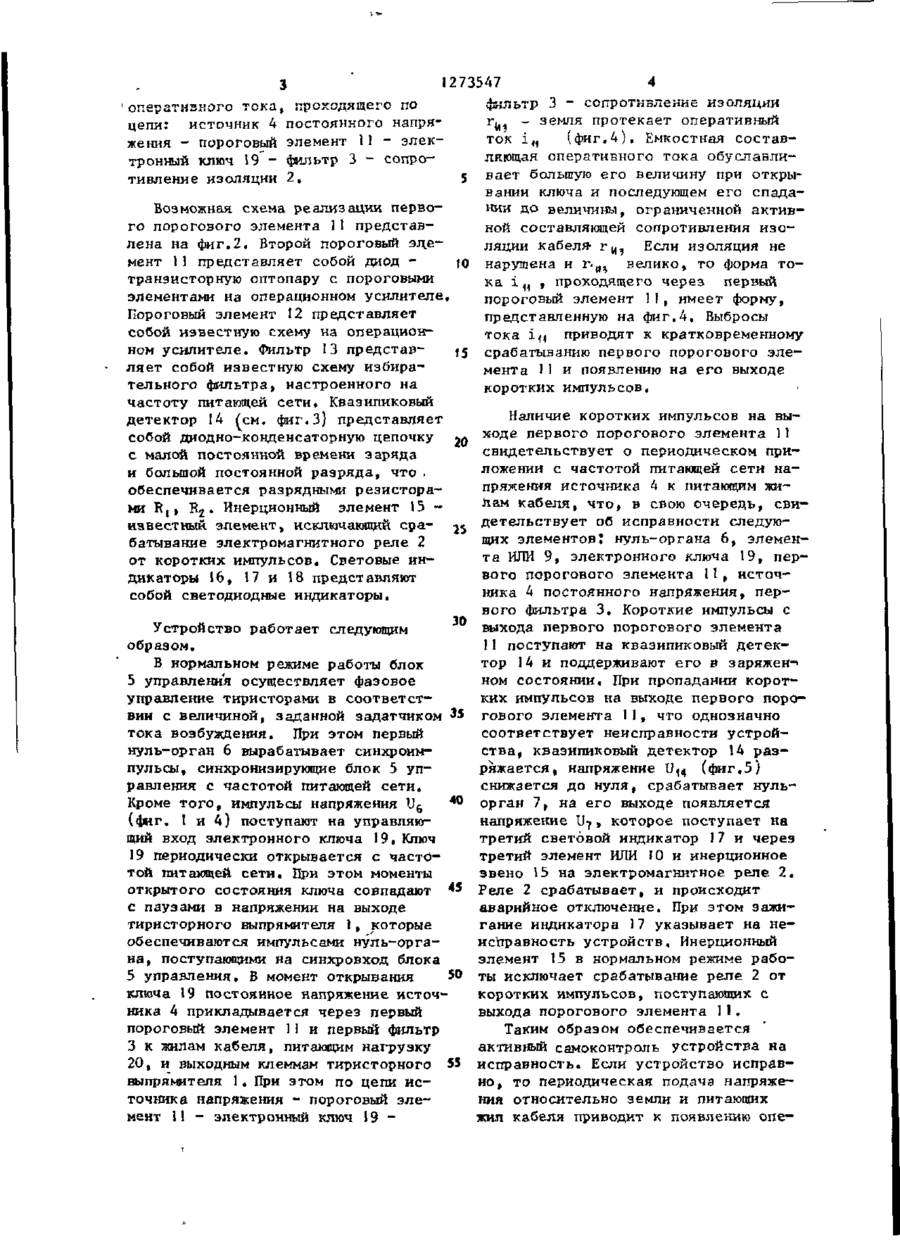

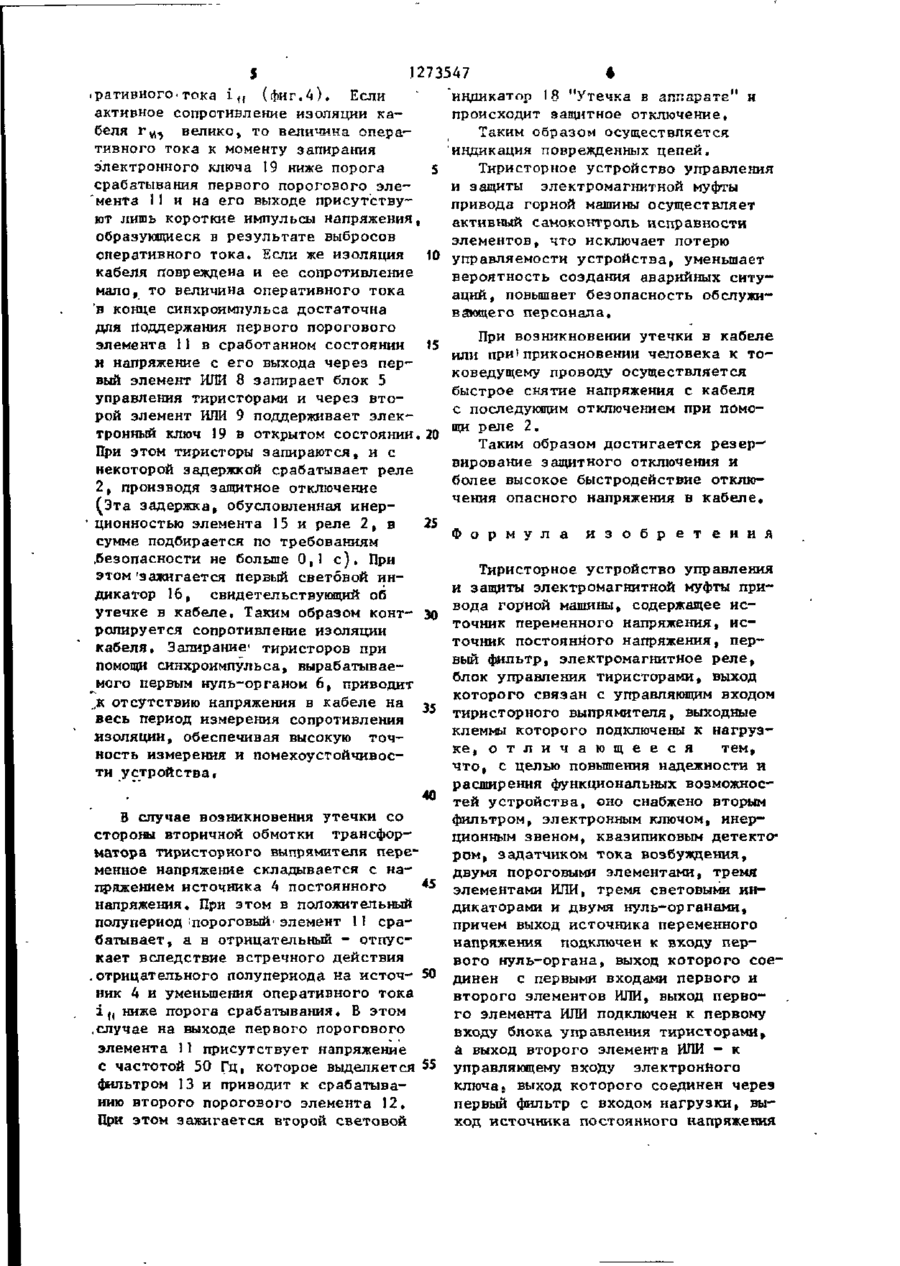

Текст
союз советских СОиИАЛИСТ РЕСПУБЛИН (19Ї iU«, 1273547 А1
ДивитисяДодаткова інформація
Назва патенту англійськоюThyristor device for control and protection of electromagnetic clutch of drive of mining machine
Автори англійськоюDubinin Serhii Vasyliovych, Hryn Kostiantyn Afanasiiovych, Kryvuschenko Mykola Tymofiiovych, Maltsev Leonid Yehorovych, Sydorenko Ivan Tymofiiovych
Назва патенту російськоюТиристорное устройство управления и защиты электромагнитной муфты привода горной машины
Автори російськоюДубинин Сергей Васильевич, Гринь Константин Афанасьевич, Кривущенко Николай Тимофеевич, Мальцев Леонид Егорович, Сидоренко Иван Тимофеевич
МПК / Мітки
МПК: E21C 35/24
Мітки: захисту, пристрій, електромагнітної, муфти, управління, привода, гірничої, тиристорний, машини
