Ємність для пакування стрічкових магнітних носіїв запису, які намотані на серцевину

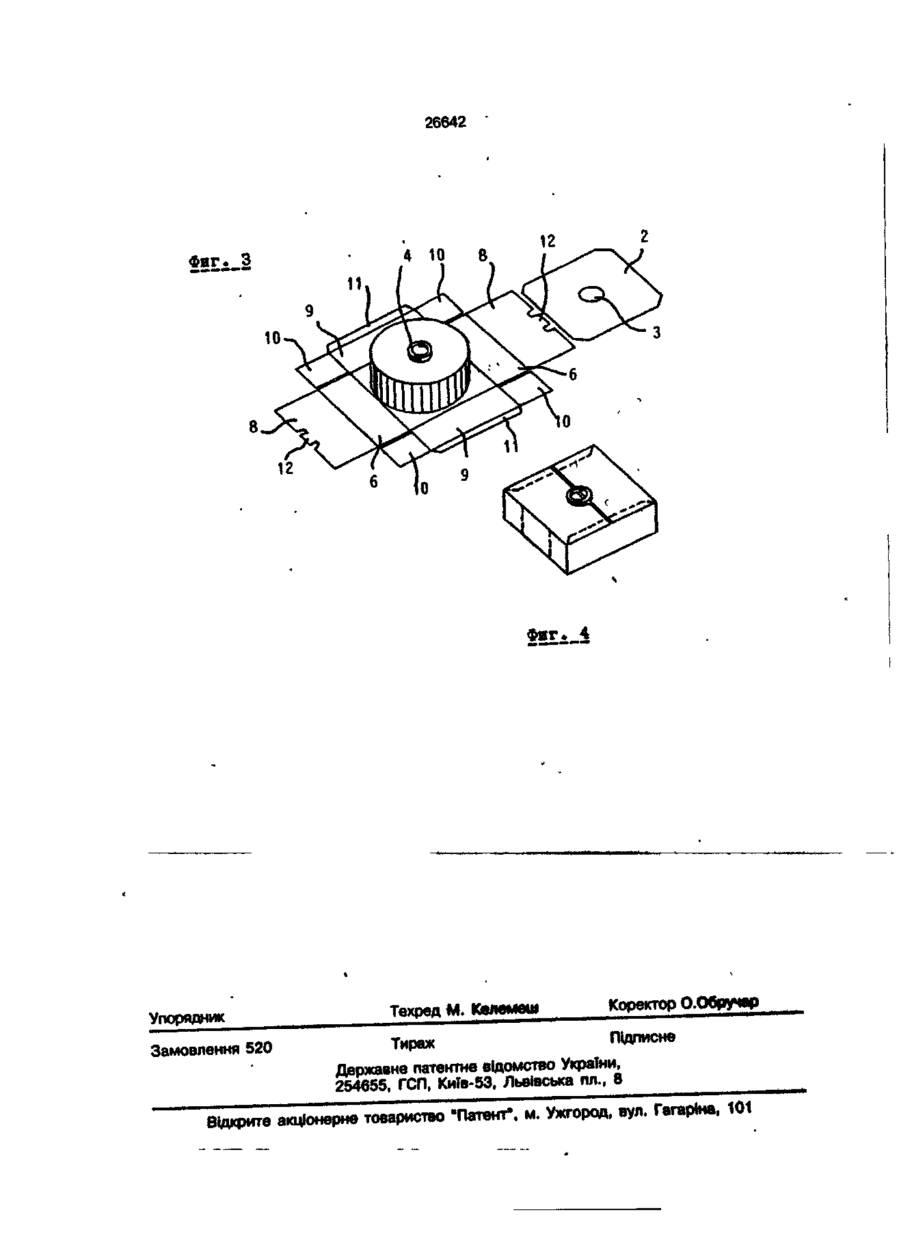

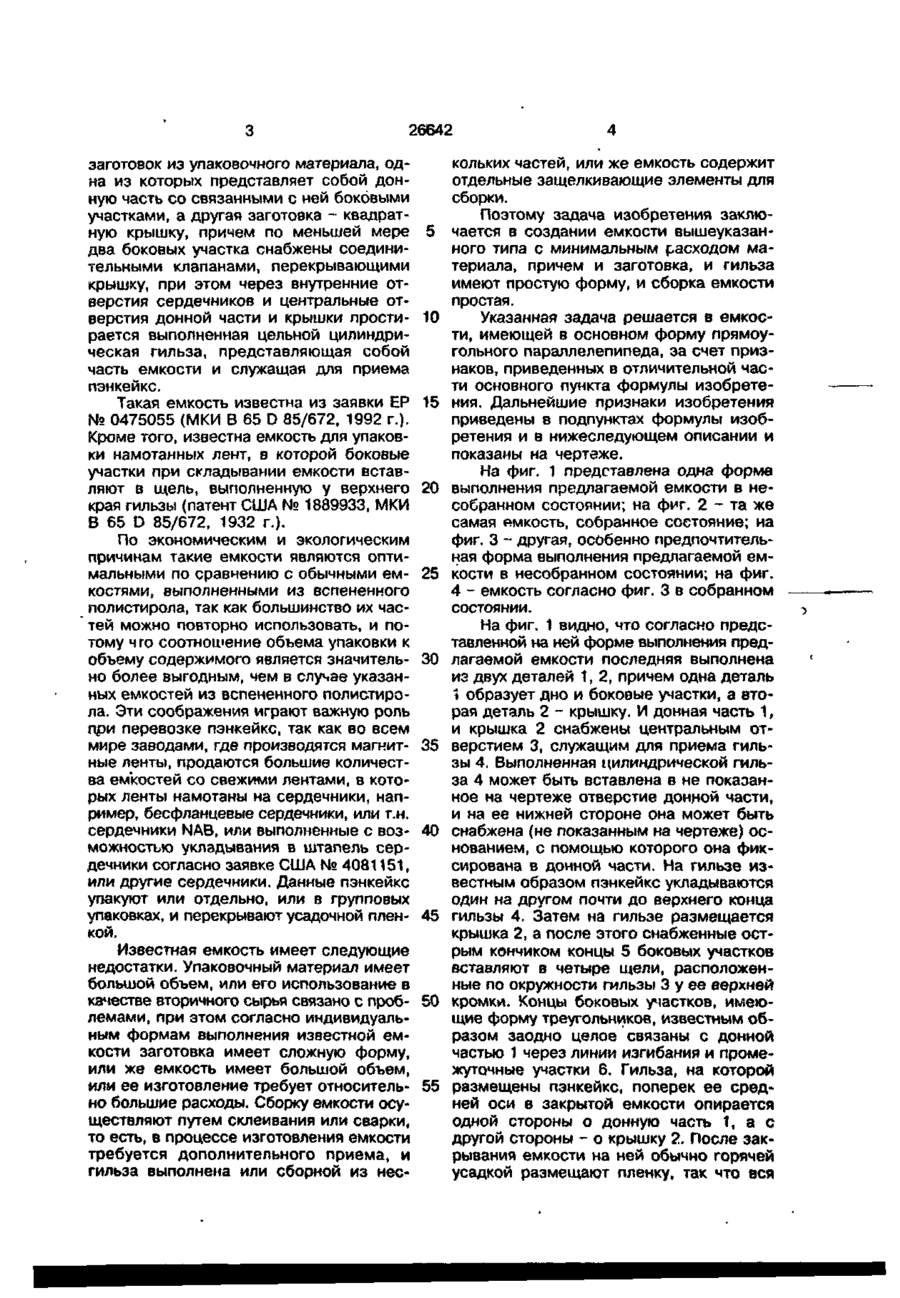

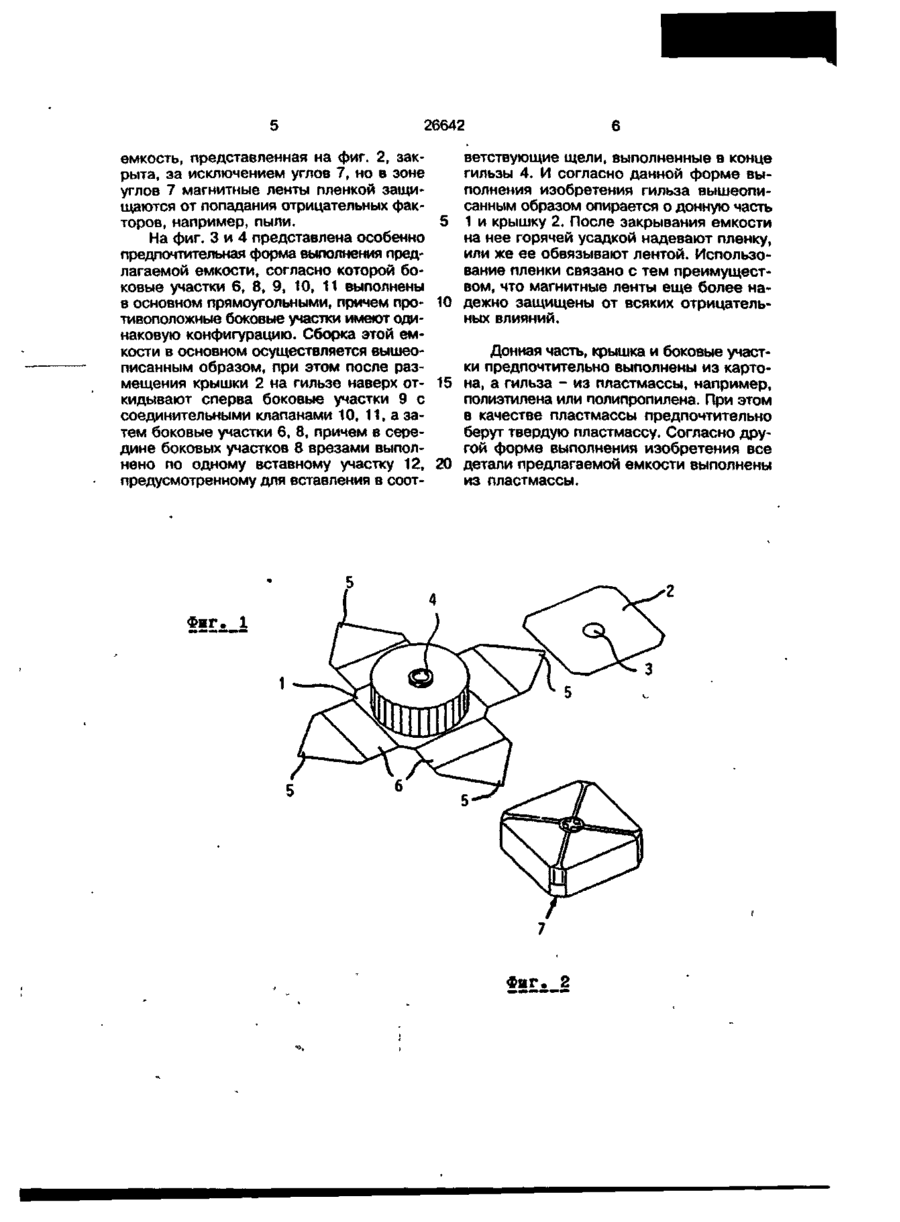

1. Емкость для упаковки ленточных магнитных носителей записи, намотанных на снабженную внутренним отверстием сердцевину (пэнкейс), причем емкость в основном выполнена в виде прямоугольного параллелепипеда и состоит из двух деталей из упаковочного материала, причем одна из деталей представляет собой донную часть со связанными с ней боковыми участками, а другая деталь - квадратную крышку, при этом, по меньшей мере, два боковых участка снабжены соединительными клапанами, перекрывающими крышку, а через внутренние отверстия намотанных носителей записи и централь ные отверстия, выполненные в донной части и в крышке, пропущена цилиндрическая гильза, представляющая собой часть емкости и служащая для приема пэнкейс, о т л и ч а ю щ а я с я тем, что на верхнем концевом участке гильзы по направлению ее окружности выполнены щели, предназначенные для приема концов, по меньшей мере, двух боковых участков. 2. Емкость по п. 1, о т л и ч а ю щ а яся тем, что концы соединенных с донной частью боковых участков выполнены треугольными. 3. Емкость по п. 1, о т л и ч а ю щ а я с я тем, что четыре боковых участка выполнены в основном прямоугольными, причем два противоположных друг другу боковых участка с обеих сторон снабжэны боковыми клапанами, а остальные боковые участки, также противоположные друг другу, на своем наружном краю снабжены вставными участками, ограниченными врезами и предусмотренными для вставления в две щели, выполненные на верхнем конце гильзы. Изобретение относится к упаковочным емкостям, в частности к емкости для упаковки ленточных магнитных носителей за писи, намотанных на снабженную внутренним отверстием сердцевину (т.н. пэнкейкс), причем емкость состоит из двух 4. Емкость по пп. 1-3, о т л и ч а ю щ а я с я тем, что донная часть с боковыми участками и крышка выполнены из картона, а гильза - из твердой пластмассы. с > ON ON К) О 26642 заготовок из упаковочного материала, одна из которых представляет собой донную часть со связанными с ней боковыми участками, а другая заготовка - квадратную крышку, причем по меньшей мере два боковых участка снабжены соединительными клапанами, перекрывающими крышку, при этом через внутренние отверстия сердечников и центральные отверстия донной части и крышки простирается выполненная цельной цилиндрическая гильза, представляющая собой часть емкости и служащая для приема пэнкейкс. Такая емкость известна из заявки ЕР № 0475055 (МКИ В 65 D 85/672, 1992 г.). Кроме того, известна емкость для упаковки намотанных лент, в которой боковые участки при складывании емкости вставляют в щель, выполненную у верхнего фая гильзы (патент США № 1889933, МКИ В 65 D 85/672, 1932 г.). По экономическим и экологическим причинам такие емкости являются оптимальными по сравнению с обычными емкостями, выполненными из вспененного полистирола, так как большинство их частей можно повторно использовать, и потому ч го соотношение объема упаковки к объему содержимого является значительно более выгодным, чем в случае указанных емкостей из вспененного полистирола. Эти соображения играют важную роль при перевозке пэнкейкс, так как во всем мире заводами, где производятся магнитные ленты, продаются большие количества емкостей со свежими лентами, в которых ленты намотаны на сердечники, например, бесфланцевые сердечники, или т.н. сердечники NAB, или выполненные с возможностью укладывания в штапель сердечники согласно заявке США № 4081151, или другие сердечники. Данные пэнкейкс упакуют или отдельно, или в групповых упаковках, и перекрывают усадочной пленкой. Известная емкость имеет следующие недостатки. Упаковочный материал имеет большой объем, или его использование в качестве вторичного сырья связано с проблемами, при этом согласно индивидуальным формам выполнения известной емкости заготовка имеет сложную форму, или же емкость имеет большой объем, или ее изготовление требует относительно большие расходы. Сборку емкости осуществляют путем склеивания или сварки, то есть, в процессе изготовления емкости требуется дополнительного приема, и гильза выполнена или сборной из нес 5 10 15 20 25 30 35 40 45 50 55 кольких частей, или же емкость содержит отдельные защелкивающие элементы для сборки. Поэтому задача изобретения заключается в создании емкости вышеуказанного типа с минимальным расходом материала, причем и заготовка, и гильза имеют простую форму, и сборка емкости простая. Указанная задача решается в емкости, имеющей в основном форму прямоугольного параллелепипеда, за счет признаков, приведенных в отличительной части основного пункта формулы изобретения. Дальнейшие признаки изобретения приведены в подпунктах формулы изобретения и в нижеследующем описании и показаны на чертеже. На фиг. 1 представлена одна форма выполнения предлагаемой емкости в несобранном состоянии; на фиг. 2 - та же самая емкость, собранное состояние; на фиг. 3 - другая, особенно предпочтительная форма выполнения предлагаемой емкости в несобранном состоянии; на фиг. 4 - емкость согласно фиг. З в собранном состоянии. На фиг. 1 видно, что согласно представленной на ней форме выполнения предлагаемой емкости последняя выполнена из двух деталей 1, 2, причем одна деталь 1 образует дно и боковые участки, а вторая деталь 2 - крышку. И донная часть 1, и крышка 2 снабжены центральным отверстием 3, служащим для приема гильзы 4. Выполненная цилиндрической гильза 4 может быть вставлена в не показанное на чертеже отверстие донной части, и на ее нижней стороне она может быть снабжена (не показанным на чертеже) основанием, с помощью которого она фиксирована в донной части. На гильзе известным образом пэнкейкс укладываются один на другом почти до верхнего конца гильзы 4. Затем на гильзе размещается крышка 23 а после этого снабженные острым кончиком концы 5 боковых участков вставляют в четыре щели, расположенные по окружности гильзы 3 у ее верхней кромки. Концы боковых участков, имеющие форму треугольников, известным образом заодно целое связаны с донной частью 1 через линии изгибания и промежуточные участки 6. Гильза, на которой размещены пэнкейкс, поперек ее средней оси в закрытой емкости опирается одной стороны о донную часть 1, а с другой стороны - о крышку 2. После закрывания емкости на ней обычно горячей усадкой размещают пленку, так что вся — > 26642 емкость, представленная на фиг. 2, закрыта, за исключением углов 7, но в зоне углов 7 магнитные ленты пленкой защищаются от попадания отрицательных факторов, например, пыли. На фиг. 3 и 4 представлена особенно предпочтительная форма выполнения предлагаемой емкости, согласно которой боковые участки 6, 8, 9, 10, 11 выполнены в основном прямоугольными, причем противоположные боковые участки имеют одинаковую конфигурацию. Сборка этой емкости в основном осуществляется вышеописанным образом, при этом после размещения крышки 2 на гильзе наверх откидывают сперва боковые участки 9 с соединительными клапанами 10, 11, а затем боковые участки 6, 8, причем в середине боковых участков 8 врезами выполнено по одному вставному участку 12, предусмотренному для вставления в соот ветствующие щели, выполненные в конце гильзы 4. И согласно данной форме выполнения изобретения гильза вышеописанным образом опирается о донную часть 5 1 и крышку 2. После закрывания емкости на нее горячей усадкой надевают пленку, или же ее обвязывают лентой. Использование пленки связано с тем преимуществом, что магнитные ленты еще более на10 дежно защищены от всяких отрицательных влияний. Донная часть, крышка и боковые участки предпочтительно выполнены из карто15 на, а гильза - из пластмассы, например, полиэтилена или полипропилена. При этом в качестве пластмассы предпочтительно берут твердую пластмассу. Согласно другой форме выполнения изобретения все 20 детали предлагаемой емкости выполнены из пластмассы. Фиг* 1 Фиг. 2 26642 4 ФИГ. З 11 10 12 10 8
